申请日20200302
公开(公告)日20200811
IPC分类号G01F23/18; G01B5/18; G01B21/18
摘要
本实用新型属于测量设备技术领域，尤其为一种雨污水管道水位和淤泥深度量取装置，包括五米可伸缩棱镜杆，所述水位计固定法兰的上端贯穿连接有水位计接线盒，所述水位计接线盒的前端面安装有水位计显示仪表，所述五米可伸缩棱镜杆的内侧壁底端可拆卸连接有水位计传感器，所述水位计传感器的上端面可拆卸连接有传导电缆，所述水位计传感器与水位计显示仪表之间通过传导电缆电性连接，所述五米可伸缩棱镜杆的外侧壁左右两侧均焊接有多个小型量泥斗，从而达到了可以同时测量雨污水管道中的淤泥深度和水位的效果，并且方便测量人员无需进入到雨污水管道即可进行的测量作业，操作简单，适用范围广。
权利要求书

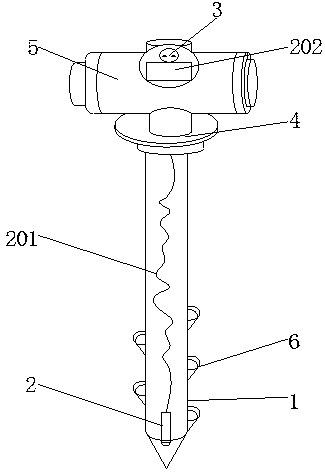

1.一种雨污水管道水位和淤泥深度量取装置，包括五米可伸缩棱镜杆(1)，其特征在于：所述五米可伸缩棱镜杆(1)的上端面可拆卸连接有水位计固定法兰(4)，所述水位计固定法兰(4)的上端贯穿连接有水位计接线盒(5)，所述水位计接线盒(5)的前端面安装有水位计显示仪表(202)，所述水位计显示仪表(202)的后端面与水位计固定法兰(4)的前端面可拆卸连接，所述五米可伸缩棱镜杆(1)的内侧壁底端可拆卸连接有水位计传感器(2)，所述水位计传感器(2)的上端面可拆卸连接有传导电缆(201)，所述传导电缆(201)的另一端穿过水位计固定法兰(4)并延伸至水位计接线盒(5)的内部与水位计显示仪表(202)的下端面可拆卸连接，所述水位计传感器(2)与水位计显示仪表(202)之间通过传导电缆(201)电性连接，所述五米可伸缩棱镜杆(1)的外侧壁左右两侧均焊接有多个小型量泥斗(6)。
2.根据权利要求1所述的一种雨污水管道水位和淤泥深度量取装置，其特征在于：多个所述小型量泥斗(6)之间均按照五公分的距离在五米可伸缩棱镜杆(1)两侧排列，多个所述小型量泥斗(6)占了五米可伸缩棱镜杆(1)的一半。
3.根据权利要求1所述的一种雨污水管道水位和淤泥深度量取装置，其特征在于：所述水位计显示仪表(202)的上端面可拆卸连接有零点及量程调整电位器(3)，所述零点及量程调整电位器(3)的前端面从左到右依次安装有零点电位器(301)和量程电位器(302)。
4.根据权利要求1所述的一种雨污水管道水位和淤泥深度量取装置，其特征在于：所述小型量泥斗(6)包括量泥斗外壁(601)，所述量泥斗外壁(601)的另一端贯穿开设有量泥斗漏水口(602)。
5.根据权利要求1所述的一种雨污水管道水位和淤泥深度量取装置，其特征在于：所述水位计传感器(2)使用投入式静压传感器水位计。
6.根据权利要求1所述的一种雨污水管道水位和淤泥深度量取装置，其特征在于：多个所述小型量泥斗(6)采用圆锥形斗。
说明书
一种雨污水管道水位和淤泥深度量取装置
技术领域
本实用新型涉及测量设备技术领域，具体涉及一种雨污水管道水位和淤泥深度量取装置。
背景技术
目前，由于雨污水管道的管道口口径较小，进行测量作业造成不便，管道中的毒气危险，而且雨污水管道中由于水流、地形等多方面影响使得不同区域的水位和淤泥深度各不相同。
现有的雨污水管道水位和淤泥深度量取装置，一般观测者需要在这种口径较小的管道中利于水位计、量泥斗分别进行水位的测量和淤泥深度的测量，相当的费时费力，而使用超声波进行时作业费用高，不符合经济性原则。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型提供了一种雨污水管道水位和淤泥深度量取装置，具有可以同时测量雨污水管道中的淤泥深度和水位，同时测量人员无需进入到雨污水管道即可进行的测量作业，操作简单，适用范围广的特点。
为实现上述目的，本实用新型提供如下技术方案：一种雨污水管道水位和淤泥深度量取装置，包括五米可伸缩棱镜杆，所述五米可伸缩棱镜杆的上端面可拆卸连接有水位计固定法兰，所述水位计固定法兰的上端贯穿连接有水位计接线盒，所述水位计接线盒的前端面安装有水位计显示仪表，所述水位计显示仪表的后端面与水位计固定法兰的前端面可拆卸连接，所述五米可伸缩棱镜杆的内侧壁底端可拆卸连接有水位计传感器，所述水位计传感器的上端面可拆卸连接有传导电缆，所述传导电缆的另一端穿过水位计固定法兰并延伸至水位计接线盒的内部与水位计显示仪表的下端面可拆卸连接，所述水位计传感器与水位计显示仪表之间通过传导电缆电性连接，所述五米可伸缩棱镜杆的外侧壁左右两侧均焊接有多个小型量泥斗。
为了方便对淤泥深度进行准确测量和方便五米可伸缩棱镜杆对半进行伸缩，作为本实用新型一种雨污水管道水位和淤泥深度量取装置优选的，多个所述小型量泥斗之间均按照五公分的距离在五米可伸缩棱镜杆两侧排列，多个所述小型量泥斗占了五米可伸缩棱镜杆的一半。
为了方便使量程电位器处于合适的量程和选择合适的量程，作为本实用新型一种雨污水管道水位和淤泥深度量取装置优选的，所述水位计显示仪表的上端面可拆卸连接有零点及量程调整电位器，所述零点及量程调整电位器的前端面从左到右依次安装有零点电位器和量程电位器。
为了方便通过量泥斗漏水口流净，进而判断雨污水管道中的淤泥深度，作为本实用新型一种雨污水管道水位和淤泥深度量取装置优选的，所述小型量泥斗包括量泥斗外壁，所述量泥斗外壁的另一端贯穿开设有量泥斗漏水口。
为了使测量雨水深度的精度更准确，并且水位计传感器可以通过不同水位的污水静压力转化为电信号，作为本实用新型一种雨污水管道水位和淤泥深度量取装置优选的，所述水位计传感器使用投入式静压传感器水位计。
为了方便小型量泥斗插入污泥内并方便污泥进入到小型量泥斗内，作为本实用新型一种雨污水管道水位和淤泥深度量取装置优选的，多个所述小型量泥斗采用圆锥形斗。
与现有技术相比，本实用新型的有益效果是：
1、该种雨污水管道水位和淤泥深度量取装置，测量时，首先选择合适的雨污水管道，接着将此装置伸入雨污水管道中，由水位计探头的水位计传感器将测量数据转化为电信号通过传导电缆将电信号大小显示在水位计的水位计显示仪表，水位计显示仪表的读书稳定时记录此时的水位高低，然后平稳的取出此装置通过多个小型量泥斗进行记录雨污水管道中的淤泥深度，最终达到测量雨污水管道中的水位和淤泥深度的目的，从而达到了可以同时测量雨污水管道中的淤泥深度和水位的效果，并且方便测量人员无需进入到雨污水管道即可进行的测量作业，操作简单，适用范围广。
2、该种雨污水管道水位和淤泥深度量取装置，通过多个小型量泥斗之间均按照五公分的距离在五米可伸缩棱镜杆两侧排列，方便对淤泥深度进行准确测量，通过多个小型量泥斗占了五米可伸缩棱镜杆的一半，进而方便五米可伸缩棱镜杆对半进行伸缩。
3、该种雨污水管道水位和淤泥深度量取装置，测量雨污水管道前，检验零点调整末加压时调整零点电位器，并使零点电位器置零，然后用螺丝刀调整“量程电位器”使量程电位器处于合适的量程，注意若用Kpa计量器具时，要与被测介质密度换算，从而达到了方便使量程电位器处于合适的量程和选择合适的量程的效果。（发明人杨锋;郄建军;俞树山;高祁;赵彦军;杨猛）
