申请日20190806
公开(公告)日20200911
IPC分类号F24H9/16
摘要
本实用新型公开了一种热水器用排污水管组件，涉及热水器配件技术领域。本实用新型包括安装在热水器排污口处的排污管，排污管的出口端装配有一管塞，排污管的外侧螺纹连接有一第一连接管，第一连接管外侧活动连接有一用于与管塞配合并将管塞从排污管处旋出的拆卸件;拆卸件包括一管体，管体的外壁上设有便于联接扳手的平面;拆卸件的外侧活动配合有一第二连接管，第二连接管的底端螺纹连接有一扩容腔体;扩容腔体内设有一缓冲隔板，扩容腔体的底端连接有软管。本实用新型通过由排污管、管塞、第一连接管、拆卸件、第二连接管和扩容腔体组成的排污水管组件，解决了现有热水器进行排污时污水容易飞溅的问题。
权利要求书

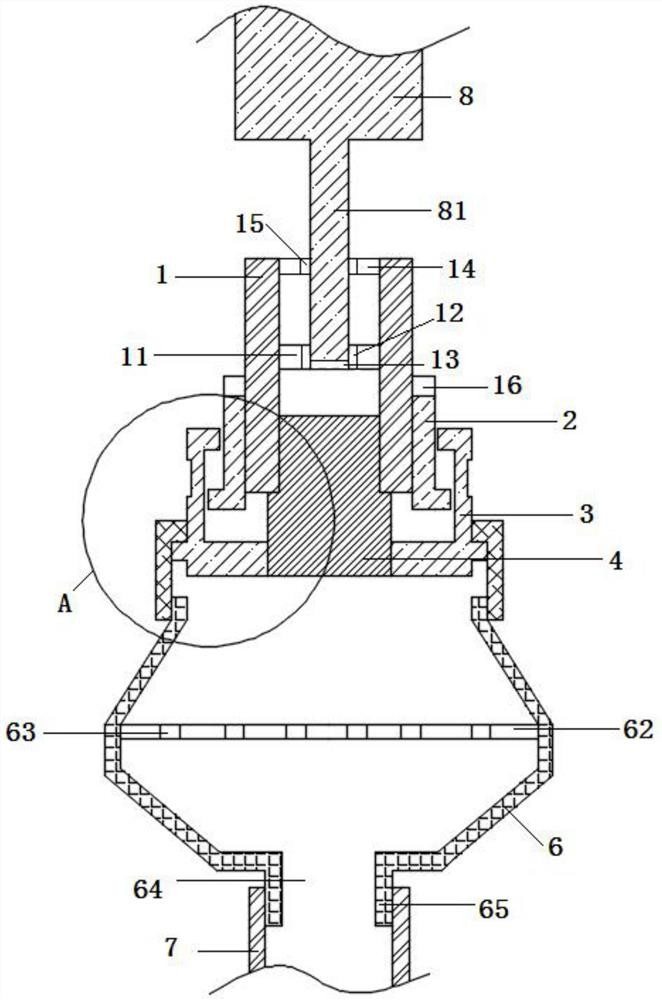

1.一种热水器用排污水管组件，包括安装在热水器排污口处的排污管(1)，其特征在于：所述排污管(1)的出口端装配有一管塞(4)，
所述排污管(1)的外侧螺纹连接有一第一连接管(2)，所述第一连接管(2)外侧活动连接有一用于与管塞(4)配合并将管塞(4)从排污管(1)处旋出的拆卸件;第一连接管(2)的底端设有向外凸出的第一限位环(21);
其中，所述拆卸件包括一套接在第一限位环(21)外侧的管体(3)，所述管体(3)的顶部内侧面设有与第一限位环(21)相配合的第一限位部(31)，所述管体(3)的外壁上设有便于联接扳手的平面(32);所述管体(3)的底端设有设有向外凸出的第二限位环(33)，所述管体(3)的底端设有一控制板(34)，所述控制板(34)上设有与管塞(4)配合转动管塞(4)的操作孔(35);
所述拆卸件的外侧活动配合有一第二连接管(5)，所述第二连接管(5)的顶部设有与第二限位环(33)相配合的第二限位部(51);所述第二连接管(5)的底端螺纹连接有一扩容腔体(6);
所述扩容腔体(6)的顶部设有一与第二连接管(5)螺纹连接的螺纹连接部(61)，所述扩容腔体(6)内设有一缓冲隔板(62)，所述缓冲隔板(62)上均布有若干通孔(63)，所述扩容腔体(6)的底端设有一出水口(64)并于所述出水口(64)处设有一软管接头(65)，所述软管接头(65)上连接有软管(7)。
2.根据权利要求1所述的一种热水器用排污水管组件，其特征在于，所述排污管(1)的上安装有一镁棒(8)，所述镁棒(8)的底端设有一装配轴(81);所述排污管(1)的内壁上通过若干第一支杆(11)固定有一用于固定装配轴(81)的第一固定环(12)，所述第一固定环(12)的一侧装配有一固定板(13);位于所述第一固定环(12)正上方的排污管(1)内壁上通过若干第二支杆(14)固定有一用于固定装配轴(81)的第二固定环(15)。
3.根据权利要求2所述的一种热水器用排污水管组件，其特征在于，所述第二固定环(15)上设有用于固定装配轴(81)的螺纹通孔，所述装配轴(81)上设有与螺纹通孔相配合的螺纹盲孔。
4.根据权利要求1所述的一种热水器用排污水管组件，其特征在于，所述平面(32)的数量为6个，均布于所述管体(3)的外周。
5.根据权利要求1所述的一种热水器用排污水管组件，其特征在于，所述管塞(4)包括塞入排污管(1)内的塞体部(41)，所述塞体部(41)的一端设有一多边形操作部(42)。
6.根据权利要求5所述的一种热水器用排污水管组件，其特征在于，所述多边形操作部(42)为一正六边形柱体，所述操作孔(35)为一正六边形通孔。
7.根据权利要求1所述的一种热水器用排污水管组件，其特征在于，所述排污管(1)的外侧还设有一限制第一连接管(2)螺纹旋进程度的六角螺母(16)。
说明书
一种热水器用排污水管组件
技术领域
本实用新型属于热水器配件技术领域，特别是涉及一种热水器用排污水管组件。
背景技术
储水式电热水器在使用过程中不可避免地形成水垢，长时间使用后污垢将沉积于内胆的底层。因此，现有储水式电热水器的内胆除了进、出水口外，一般还设置有排污口，并且在排污口上安装螺纹塞用于用户定期自行对热水器内胆进行排污处理。为节省空间，一般用户会将热水器安装在较高的位置，因此，为了将内胆的排污水引流到洗浴室的地面或水渠。现有当打开螺纹塞时，内胆的水会从排污口处喷出，若操作不当，喷出的污水会溅到操作者的身上，因此急需一种便于打开螺纹塞进行排污的同时污水直接通过管道排出而不产生飞溅的排污管组件。
实用新型内容
本实用新型的目的在于提供一种热水器用排污水管组件，通过由排污管、管塞、第一连接管、拆卸件、第二连接管和扩容腔体组成的排污水管组件，解决了现有热水器进行排污时污水容易飞溅的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种热水器用排污水管组件，包括安装在热水器排污口处的排污管，所述排污管的出口端装配有一管塞，
所述排污管的外侧螺纹连接有一第一连接管，所述第一连接管外侧活动连接有一用于与管塞配合并将管塞从排污管处旋出的拆卸件;第一连接管的底端设有向外凸出的第一限位环;
其中，所述拆卸件包括一套接在第一限位环外侧的管体，所述管体的顶部内侧面设有与第一限位环相配合的第一限位部，所述管体的外壁上设有便于联接扳手的平面;所述管体的底端设有设有向外凸出的第二限位环，所述管体的底端设有一控制板，所述控制板上设有与管塞配合转动管塞的操作孔;
所述拆卸件的外侧活动配合有一第二连接管，所述第二连接管的顶部设有与第二限位环相配合的第二限位部;所述第二连接管的底端螺纹连接有一扩容腔体;
所述扩容腔体的顶部设有一与第二连接管螺纹连接的螺纹连接部，所述扩容腔体内设有一缓冲隔板，所述缓冲隔板上均布有若干通孔，所述扩容腔体的底端设有一出水口并于所述出水口处设有一软管接头，所述软管接头上连接有软管。
进一步地，所述排污管的上安装有一镁棒，所述镁棒的底端设有一装配轴;所述排污管的内壁上通过若干第一支杆固定有一用于固定装配轴的第一固定环，所述第一固定环的一侧装配有一固定板;位于所述第一固定环正上方的排污管内壁上通过若干第二支杆固定有一用于固定装配轴的第二固定环。
进一步地，所述第二固定环上设有用于固定装配轴的螺纹通孔，所述装配轴上设有与螺纹通孔相配合的螺纹盲孔，并通过螺栓固定，螺栓依次与螺纹通孔和螺纹盲孔螺纹配合。
进一步地，所述平面的数量为6个，均布于所述管体的外周。
进一步地，所述管塞包括塞入排污管内的塞体部，所述塞体部的一端设有一多边形操作部。
进一步地，所述多边形操作部为一正六边形柱体，所述操作孔为一正六边形通孔。
进一步地，所述排污管的外侧还设有一限制第一连接管螺纹旋进程度的六角螺母。
进一步地，所述排污管、第一支杆、第一固定环、第二支杆、第二固定环和六角螺母一体成型。
进一步地，所述管体、第一限位部、平面、第二限位环、控制板和操作孔一体成型。
本实用新型具有以下有益效果：
本实用新型通过由排污管、管塞、第一连接管、拆卸件、第二连接管和扩容腔体组成的排污水管组件，解决了现有热水器进行排污时污水容易飞溅的问题;本实用新型结构简单，操作方便。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
