申请日20200622
公开(公告)日20200908
IPC分类号C02F9/06
摘要
本发明涉及一种环保型工业污水循环再利用装置，包括过滤箱、安装板和支撑块，所述过滤箱的后方固定有水位监测管，所述固定箱的上方连接有连接管，所述垃圾箱的下方固定有导轨，所述过滤箱的上方安装有进料口。本发明的有益效果是：该环保型工业污水循环再利用装置，通过震动机对过滤板进行震动，从而防止垃圾在过滤板上堆积，对过滤不能造成堵塞，通过电解和药物配合处理污水中的重金属，减少药物损耗的同时，提高污水处理的效果，通过水位监测管观察设备内部的水位，防止设备内部水位过高漫出，通过垃圾箱、第二过滤板和废物收集箱对设备内部杂质取出，便于清理，通过搅拌装置加快药物与污水的融合，提高设备工作的效率。
权利要求书

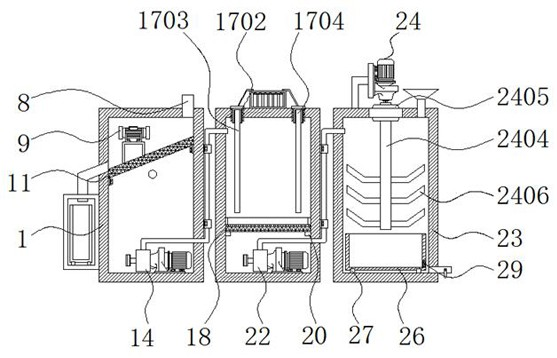

1.一种环保型工业污水循环再利用装置，包括过滤箱(1)、安装板(10)和支撑块(20)，其特征在于：所述过滤箱(1)的后方固定有水位监测管(2)，且过滤箱(1)的左侧固定有固定箱(3)，所述固定箱(3)的上方连接有连接管(4)，且固定箱(3)的内部设置有垃圾箱(5)，所述垃圾箱(5)的下方固定有导轨(6)，且垃圾箱(5)的前方固定有把手(7)，所述过滤箱(1)的上方安装有进料口(8)，且过滤箱(1)的内部设置有震动机(9)，所述安装板(10)位于震动机(9)的下方，且安装板(10)的下方安装有第一过滤板(11)，所述第一过滤板(11)的下方固定有固定条(12)，且固定条(12)的下方设置有第一输水管(13)，所述第一输水管(13)的下方安装有第一水泵(14)，且第一水泵(14)的外部设置有抱箍(15)，所述抱箍(15)的右侧设置有电解箱(16)，且电解箱(16)的上方设置有电解机构(17)，所述电解箱(16)的内部安装有第二过滤板(18)，且第二过滤板(18)的前方固定有握把(19)，所述支撑块(20)位于握把(19)的下方，且支撑块(20)的下方设置有第二输水管(21)，所述第二输水管(21)的下方安装有第二水泵(22)，且第二输水管(21)的右侧设置有搅拌沉淀箱(23)，所述搅拌沉淀箱(23)的上方安装有搅拌机构(24)，且搅拌机构(24)的右侧设置有添药口(25)，所述搅拌沉淀箱(23)的内部设置有废物收集箱(26)，且废物收集箱(26)的下方固定有滑轨(27)，所述废物收集箱(26)的前方设置有拉环(28)，且废物收集箱(26)的右侧设置有过滤网(29)，所述过滤网(29)的右侧固定有排水口(30)，且排水口(30)的前方安装有水阀(31)。
2.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述水位监测管(2)与过滤箱(1)之间构成导通器结构，且水位监测管(2)与过滤箱(1)之间为粘接，所述垃圾箱(5)通过导轨(6)与固定箱(3)之间构成抽拉结构，且固定箱(3)通过连接管(4)与过滤箱(1)相连接。
3.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述第一过滤板(11)与过滤箱(1)之间的夹角为30°，且第一过滤板(11)通过安装板(10)与震动机(9)相连接。
4.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述电解机构(17)包括电解电池(1701)、螺纹块(1702)、电解阳极(1703)和电解阴极(1704)，且电解电池(1701)的左右两侧设置有螺纹块(1702)，所述螺纹块(1702)的下方设置有电解阳极(1703)，且电解阳极(1703)的右侧设置有电解阴极(1704)。
5.根据权利要求4所述的一种环保型工业污水循环再利用装置，其特征在于：所述螺纹块(1702)与电解箱(16)之间为螺纹连接，且螺纹块(1702)与电解阳极(1703)和电解阴极(1704)之间为固定连接。
6.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述第二过滤板(18)通过支撑块(20)与电解箱(16)之间构成抽拉机构，且第二过滤板(18)与握把(19)之间为粘接。
7.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述第二水泵(22)与第二输水管(21)之间为固定连接，且第二输水管(21)通过抱箍(15)与电解箱(16)相连接。
8.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述搅拌机构(24)包括电机(2401)、螺丝(2402)、安装架(2403)、搅拌杆(2404)、轮轴(2405)和搅拌叶(2406)，且电机(2401)的左侧设置有螺丝(2402)，所述螺丝(2402)的左侧固定有安装架(2403)，所述电机(2401)的下方设置有搅拌杆(2404)，且搅拌杆(2404)的外部设置有轮轴(2405)，所述轮轴(2405)的下方固定有搅拌叶(2406)。
9.根据权利要求8所述的一种环保型工业污水循环再利用装置，其特征在于：所述搅拌杆(2404)通过轮轴(2405)与搅拌沉淀箱(23)之间构成旋转结构，且搅拌杆(2404)与搅拌叶(2406)之间为焊接。
10.根据权利要求1所述的一种环保型工业污水循环再利用装置，其特征在于：所述废物收集箱(26)通过滑轨(27)与搅拌沉淀箱(23)之间构成抽拉结构，且废物收集箱(26)与拉环(28)之间为活动连接。
说明书
一种环保型工业污水循环再利用装置
技术领域
本发明涉及工业污水处理技术领域，具体为一种环保型工业污水循环再利用装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，工业废水直接排放容易造成环境污染，所以需要一种污水循环利用装置对污水进行处理。
现有的工业污水循环再利用装置在过滤时垃圾容易堆积，对设备造成堵塞，使设备无法正常运行，现有的工业污水循环再利用装置对水中重金属处理时需要用到大量的药物处理，需要大量的资金，现有的工业污水循环再利用装置加水时看不到水位，容易导致水位漫出，现有的工业污水循环再利用装置不便于清理设备内部的沉淀物，现有的工业污水循环再利用装置与药物的反应时间较长，导致设备的工作效率低下的问题。
发明内容
本发明的目的在于提供一种环保型工业污水循环再利用装置，以解决上述背景技术中提出的现有的工业污水循环再利用装置在过滤时垃圾容易堆积，对设备造成堵塞，使设备无法正常运行，现有的工业污水循环再利用装置对水中重金属处理时需要用到大量的药物处理，需要大量的资金，现有的工业污水循环再利用装置加水时看不到水位，容易导致水位漫出，现有的工业污水循环再利用装置不便于清理设备内部的沉淀物，现有的工业污水循环再利用装置与药物的反应时间较长，导致设备的工作效率低下的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型工业污水循环再利用装置，包括过滤箱、安装板和支撑块，所述过滤箱的后方固定有水位监测管，且过滤箱的左侧固定有固定箱，所述固定箱的上方连接有连接管，且固定箱的内部设置有垃圾箱，所述垃圾箱的下方固定有导轨，且垃圾箱的前方固定有把手，所述过滤箱的上方安装有进料口，且过滤箱的内部设置有震动机，所述安装板位于震动机的下方，且安装板的下方安装有第一过滤板，所述第一过滤板的下方固定有固定条，且固定条的下方设置有第一输水管，所述第一输水管的下方安装有第一水泵，且第一水泵的外部设置有抱箍，所述抱箍的右侧设置有电解箱，且电解箱的上方设置有电解机构，所述电解箱的内部安装有第二过滤板，且第二过滤板的前方固定有握把，所述支撑块位于握把的下方，且支撑块的下方设置有第二输水管，所述第二输水管的下方安装有第二水泵，且第二输水管的右侧设置有搅拌沉淀箱，所述搅拌沉淀箱的上方安装有搅拌机构，且搅拌机构的右侧设置有添药口，所述搅拌沉淀箱的内部设置有废物收集箱，且废物收集箱的下方固定有滑轨，所述废物收集箱的前方设置有拉环，且废物收集箱的右侧设置有过滤网，所述过滤网的右侧固定有排水口，且排水口的前方安装有水阀。
优选的，所述水位监测管与过滤箱之间构成导通器结构，且水位监测管与过滤箱之间为粘接，所述垃圾箱通过导轨与固定箱之间构成抽拉结构，且固定箱通过连接管与过滤箱相连接。
优选的，所述第一过滤板与过滤箱之间的夹角为30°，且第一过滤板通过安装板与震动机相连接。
优选的，所述电解机构包括电解电池、螺纹块、电解阳极和电解阴极，且电解电池的左右两侧设置有螺纹块，所述螺纹块的下方设置有电解阳极，且电解阳极的右侧设置有电解阴极。
优选的，所述螺纹块与电解箱之间为螺纹连接，且螺纹块与电解阳极和电解阴极之间为固定连接。
优选的，所述第二过滤板通过支撑块与电解箱之间构成抽拉机构，且第二过滤板与握把之间为粘接。
优选的，所述第二水泵与第二输水管之间为固定连接，且第二输水管通过抱箍与电解箱相连接。
优选的，所述搅拌机构包括电机、螺丝、安装架、搅拌杆、轮轴和搅拌叶，且电机的左侧设置有螺丝，所述螺丝的左侧固定有安装架，所述电机的下方设置有搅拌杆，且搅拌杆的外部设置有轮轴，所述轮轴的下方固定有搅拌叶。
优选的，所述搅拌杆通过轮轴与搅拌沉淀箱之间构成旋转结构，且搅拌杆与搅拌叶之间为焊接。
优选的，所述废物收集箱通过滑轨与搅拌沉淀箱之间构成抽拉结构，且废物收集箱与拉环之间为活动连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过水位监测管与过滤箱之间构成的导通器结构能够从水位监测管处观察过滤箱内部的位置，从而防止过滤箱内部水位过高使污水从连接管处漏出。
2、本发明通过电解机构对污水中的重金属离子进行初步分离，从而能够减少设备分离重金属所需的药剂，较少污水处理的成本，同时药剂处理能够提高设备处理的效果。
3、本发明的垃圾箱通过导轨与固定箱之间构成滑动结构，通过滑动结构便于工作人员取出垃圾箱倾倒垃圾，通过震动机对第一过滤板进行震动，从而使过滤产生的废物滑到垃圾箱中。
4、本发明依靠第二过滤板通过支撑块与电解箱之间构成抽拉机构把第二过滤板抽出，进而取出设备内部析出的重金属，对重金属收集重新利用，同时通过螺纹块与电解箱之间的螺纹连接把电解阳极和电解阴极取出，便于取下电解出的金属物，废物收集箱通过滑轨与搅拌沉淀箱之间构成抽拉结构，通过抽拉结构抽出废物收集箱，取出设备内部沉淀的杂物。
5、本发明通过电机带动搅拌杆旋转，通过搅拌杆带动搅拌叶对设备内部进行搅拌，从而加快药物与污水混合，从而提高设备的工作效率。（发明人董配永;刘红兵）
