申请日20200604
公开(公告)日20200825
IPC分类号B01D36/04; B02C18/14
摘要
本发明涉及环保技术领域，且公开了一种污水处理用塔式生物沉降过滤设备，包括：水箱，用于进行水循环储能的方形器皿;分层过滤装置，所述分层过滤装置连通在所述水箱的内壁的顶部;前端处理装置，所述前端处理装置连通在所述分层过滤装置的顶部。使用时，破碎的杂物在进入过滤箱后，其内部过滤箱能够根据杂物的大小将杂物进行分层处理，能够实时对内部进行清洗处理，增加操作的简便，砂石箱的使用，能够将内部的砂石集中在砂石箱内，而且内部的污水也会集中在砂石箱内，由于过滤箱的设置，实际落在砂石箱的砂石数量较小，而过滤的水能够被集中收集在砂石箱，这样能够细砂石过滤出来，这样水资源再次被利用，提高了水资源的利用率。
权利要求书

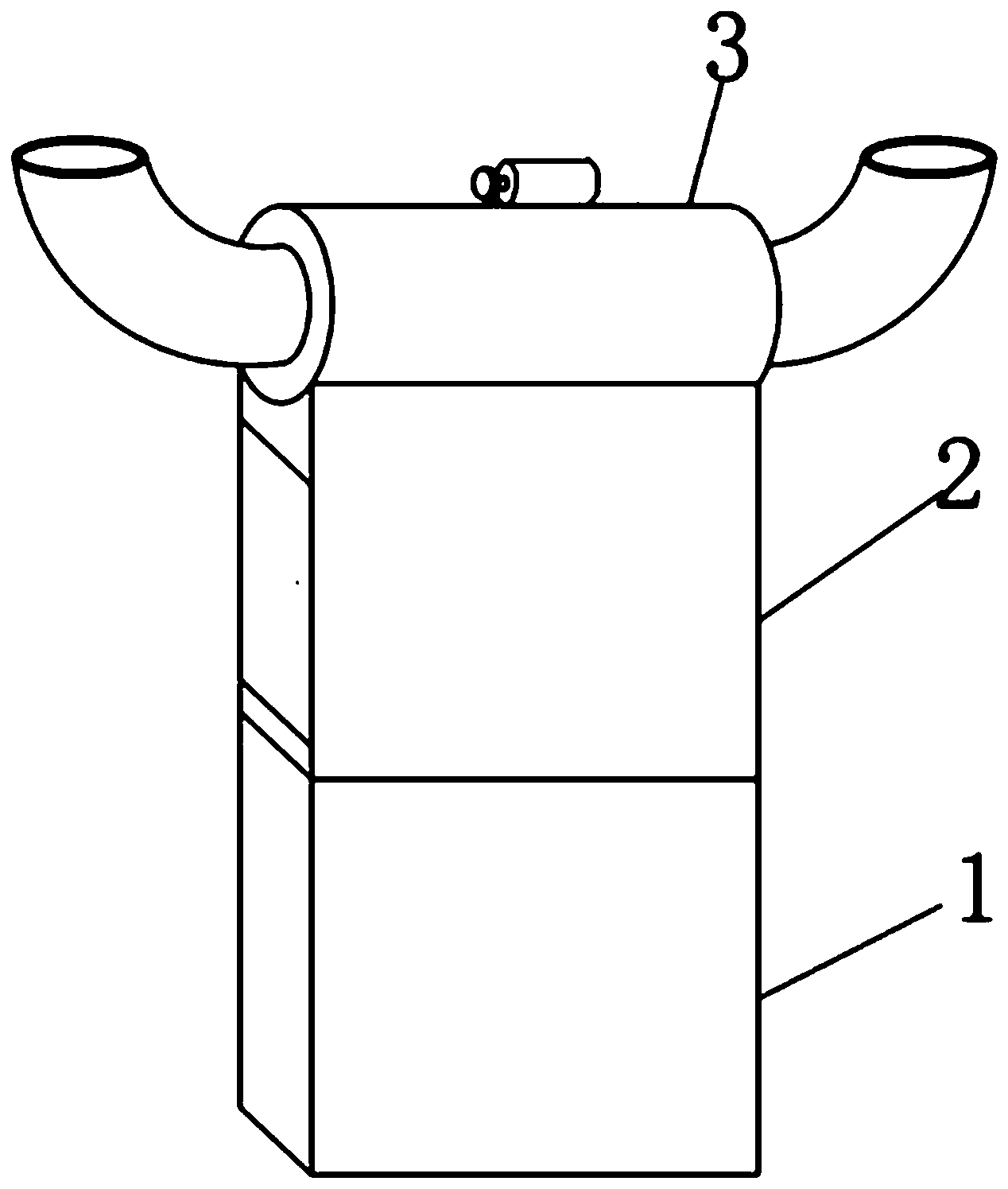

1.一种污水处理用塔式生物沉降过滤设备，其特征在于：包括：
水箱(1)，用于进行水循环储能的方形器皿;
分层过滤装置(2)，所述分层过滤装置(2)连通在所述水箱(1)的内壁的顶部;
前端处理装置(3)，所述前端处理装置(3)连通在所述分层过滤装置(2)的顶部。
2.根据权利要求1所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述前端处理装置(3)包括外罩(31)，所述外罩(31)的左右两侧连通有开口向上设置的外部接管(32)，所述外罩(31)内壁的左右两侧各设置有连通有外部接管(32)的格栅罩(33)，两个所述格栅罩(33)轴心活动连接有转杆(34)，所述转杆(34)上套接有从转轮(35)，所述外罩(31)顶部的右侧固定连接有驱动电机(37)，所述驱动电机(37)的输出端固定连接有主转轮(38)，所述主转轮(38)通过皮带(39)与所述从转轮(35)传动连接，所述格栅罩(33)内部的轴心处固定连接有反向活动装置(36)，所述转杆(34)的两端与所述反向活动装置(36)固定连接，所述反向活动装置(36)的上下两均固定连接有外侧搅拌杆(312)，所述外侧搅拌杆(312)横向内侧面固定连接有多个搅齿(313)，所述反向活动装置(36)的轴心侧固定连接有固定杆(310)，所述固定杆(310)的侧表面等距离固定连接有搅拌刀(311)，所述外罩(31)内壁的顶部固定连接有高压喷头(314)，所述外罩(31)的底部开设有下落口(315)。
3.根据权利要求1所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述分层过滤装置(2)包括设备外箱(21)，所述设备外箱(21)内壁的顶部通过滑轨(22)滑动连接有过滤箱(23)，所述过滤箱(23)的底部固定连接有密封框(24)，所述设备外箱(21)内腔的中部套接有砂石箱(26)，所述设备外箱(21)的左侧固定连接有过滤砂装置(27)，所述过滤砂装置(27)通过进水管(28)和出水管(25)分别与所述砂石箱(26)内腔和水箱(1)内腔连通。
4.根据权利要求3所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述过滤箱(23)包括斗状箱(231)，所述斗状箱(231)的顶部弹性连接有密封组件(233)，所述斗状箱(231)内套接有斗状滤套(232)，所述密封组件(233)套接在所述下落口(315)内，所述密封组件(233)顶部的四周均开设有斜槽(237)。
5.根据权利要求2所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述反向活动装置(36)包括包括固定套(361)，所述固定套(361)内腔的活动连接有活动套(362)，所述转杆(34)的两端固定连接有均固定连接有穿设在所述活动套(362)内壁的一侧的连接杆(363)，所述连接杆(363)上固定套接有第一锥齿轮(367)，所述固定套(361)内壁的上下两侧相对一侧均设置有传动齿轮(364)，所述活动套(362)的内壁通过联铁(366)与第二锥齿轮(365)的内壁的固定连接，所述第二锥齿轮(365)的内腔套接有所述连接杆(363)。
6.根据权利要求4所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述密封组件(233)的底部固定连接有活动框(234)，所述活动框(234)的四周均开设有活动槽，所述活动槽内弹性连接有活动块(236)，所述活动块(236)的顶部通过压缩弹簧(235)与所述活动块(236)的顶部弹性连接。
7.根据权利要求4所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述进水管(28)上安装有压力表(4)，水箱(1)外壁安装有与压力表(4)电连接的控制器(41)。
8.根据权利要求7所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述砂石箱(26)内滑动安装有移动架(5)，所述移动架(5)内部设有空腔，所述移动架(5)包括依次连通的上板(51)、竖板(52)以及底板(53)，所述底板(53)与砂石箱(26)底部滑动配合;水箱(1)外壁安装有伸缩气缸(43)，伸缩气缸(43)跟控制器(41)电连接，所述伸缩气缸(43)的输出轴与移动架(5)固定连接。
9.根据权利要求8所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述底板(53)上开设有进口(531)，进口(531)下方对应设有固定安装在底板(53)内的集料箱(42)，集料箱(42)的顶部为敞口结构，且敞口的两端铰接有用于封闭敞口的箱门(421)，且铰接处安装有扭簧(422)，箱门(421)能够向集料箱(42)内单向摆动，箱门(421)上还安装有能与大颗粒砂石(6)抵触的压力传感器(423)，且压力传感器(423)与控制器(41)电连接。
10.根据权利要求9所述的一种污水处理用塔式生物沉降过滤设备，其特征在于：所述上板(51)的端部设有导向面(511)。
说明书
一种污水处理用塔式生物沉降过滤设备
技术领域
本发明涉及环保技术领域，具体为一种污水处理用塔式生物沉降过滤设备。
背景技术
目前为止，生活污水处理的还是个难题问题，生活污水处理起来是个巨大的社会工程，很难做到统一处理，而且占用的资源大，如何真正有效的长期处理好生活污水还是个难题。 因为在生活污水中包含有：粪尿和生活用水，如洗菜、洗衣、洗。
针对生活污水，现有的方式均采用沉淀式的过滤方式，周期长，并且过滤的沉淀料没办法及时处理，这样造成清理停滞，后期的清理的工程量巨大，另外其内部的不具备循环的功能，使得过滤过程中会出现污渍粘连在设备的内壁，这样造成内部清理困难。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水处理用塔式生物沉降过滤设备，解决了背景技术提出的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种污水处理用塔式生物沉降过滤设备，包括;
水箱，用于进行水循环储能的方形器皿;
分层过滤装置，所述分层过滤装置连通在所述水箱的内壁的顶部;
前端处理装置，所述前端处理装置连通在所述分层过滤装置的顶部。
优选的，所述前端处理装置包括外罩，所述外罩的左右两侧连通有开口向上设置的外部接管，所述外罩内壁的左右两侧各设置有连通有外部接管的格栅罩，两个所述格栅罩轴心活动连接有转杆，所述转杆上套接有从转轮，所述外罩顶部的右侧固定连接有驱动电机，所述驱动电机的输出端固定连接有主转轮，所述主转轮通过皮带与所述从转轮传动连接，所述格栅罩内部的轴心处固定连接有反向活动装置，所述转杆的两端与所述反向活动装置固定连接，所述反向活动装置的上下两均固定连接有外侧搅拌杆，所述外侧搅拌杆横向内侧面固定连接有多个搅齿，所述反向活动装置的轴心侧固定连接有固定杆，所述固定杆的侧表面等距离固定连接有搅拌刀，所述外罩内壁的顶部固定连接有高压喷头，所述外罩的底部开设有下落口。
优选的，所述分层过滤装置包括设备外箱，所述设备外箱内壁的顶部通过滑轨滑动连接有过滤箱，所述过滤箱的底部固定连接有密封框，所述设备外箱内腔的中部套接有砂石箱，所述设备外箱的左侧固定连接有过滤砂装置，所述过滤砂装置通过进水管和出水管分别与所述砂石箱内腔和水箱内腔连通。
优选的，所述过滤箱包括斗状箱，所述斗状箱的顶部弹性连接有密封组件，所述斗状箱内套接有斗状滤套，所述密封组件套接在所述下落口内，所述密封组件顶部的四周均开设有斜槽。
优选的，所述反向活动装置包括包括固定套，所述固定套内腔的活动连接有活动套，所述转杆的两端固定连接有均固定连接有穿设在所述活动套内壁的一侧的连接杆，所述连接杆上固定套接有第一锥齿轮，所述固定套内壁的上下两侧相对一侧均设置有传动齿轮，所述活动套的内壁通过联铁与第二锥齿轮的内壁的固定连接，所述第二锥齿轮的内腔套接有所述连接杆。
优选的，所述密封组件的底部固定连接有活动框，所述活动框的四周均开设有活动槽，所述活动槽内弹性连接有活动块，所述活动块的顶部通过压缩弹簧与所述活动块的顶部弹性连接。
优选的，所述进水管上安装有压力表，水箱外壁安装有与压力表电连接的控制器。
优选的，所述砂石箱内滑动安装有移动架，所述移动架内部设有空腔，所述移动架包括依次连通的上板、竖板以及底板，所述底板与砂石箱底部滑动配合;水箱外壁安装有伸缩气缸，伸缩气缸跟控制器电连接，所述伸缩气缸的输出轴与移动架固定连接。
优选的，所述底板上开设有进口，进口下方对应设有固定安装在底板内的集料箱，集料箱的顶部为敞口结构，且敞口的两端铰接有用于封闭敞口的箱门，且铰接处安装有扭簧，箱门能够向集料箱内单向摆动，箱门上还安装有能与大颗粒砂石抵触的压力传感器，且压力传感器与控制器电连接。
优选的，所述上板的端部设有导向面。
(三)有益效果
本发明提供了一种污水处理用塔式生物沉降过滤设备。具备以下有益效果：
1、使用时，破碎的杂物在进入过滤箱后，其内部过滤箱能够根据杂物的大小将杂物进行分层处理，这样减小堵塞的可能性，而且滑轨的设置能够方便将分层过滤装置拉出设备外，这样，能够实时对内部进行清洗处理，增加操作的简便，砂石箱的使用，能够将内部的砂石集中在砂石箱内，而且内部的污水也会集中在砂石箱内，由于过滤箱的设置，实际落在砂石箱的砂石数量较小，而过滤的水能够被集中收集在砂石箱，再由过滤砂装置内的抽水泵将水抽入其内部内腔的过滤腔内，这样能够细砂石过滤出来，这样水资源再次被利用，提高了水资源的利用率。
2、在对前端处理装置使用时，外部接管将外部的污水排进格栅罩内时，驱动电机能够带动转杆转动，转动的过程中，外侧搅拌杆与搅拌刀能够在格栅罩转动，污水中含杂的固定物能够被有效破碎，这样破碎的原料能够快速的被外排，这样能够减少出现堵塞的情况，从而能够增加处理的效率。
3、在具体的实施的过程中，当转杆转动时，连接杆转动，此时连接杆上第一锥齿轮转动，第一锥齿轮通过传动齿轮能够带动第二锥齿轮转动，此时，第二锥齿轮通过联铁带动活动套转动，从而外侧搅拌杆与搅拌刀相反方向转动，从而能够提高搅碎的效率。
4、砂石箱存在少量的大颗粒砂石，大颗粒砂石会在过滤砂装置内的抽水泵的作用下堵住进水管的管口;当大颗粒砂石堵住进水管的管口时，进水管上安装的压力表的压力产生变化，并反馈至控制器，控制器控制伸缩气缸推动移动架向进水管的管口方向移动，使移动架的上板端部推动堵在进水管管口的大颗粒砂石脱离管口，大颗粒砂石自身重力并配合导向面能恰好落到底板上的进口内，并落到箱门上，并推动箱门打开落到集料箱内;大颗粒砂石落到箱门上的同时与压力传感器接触，压力传感器将压力信号反馈至控制器，控制器控制伸缩气缸带动移动架恢复至初始位置。（发明人袁家武）
