申请日20200604
公开(公告)日20200828
IPC分类号C02F11/02; C02F11/12
摘要
本发明公开了一种基于蚯蚓生物化污泥无害化处理设备，包括处理池、设于处理池上的驱动装置、设于处理池上的排水装置、设于排水装置上的防堵装置、设于处理池上的防漏装置、设于处理池下部的排放口;所述驱动装置包括设于处理池上的第一驱动件、设于第一驱动件上的导向套、设于导向套上的第一伸缩杆、设于第一伸缩杆上的连接杆、设于连接杆上的推板、设于推板上的压板、设于处理池上的底板;所述连接杆可相对于所述导向套进行移动，所述推板上表面呈倾斜结构，所述压板和所述底板呈对应设置，所述推板上设有多个开口。本发明增加了污泥处理的效果，避免了污泥处理后进行排放时将污水一同排放的情况。
权利要求书

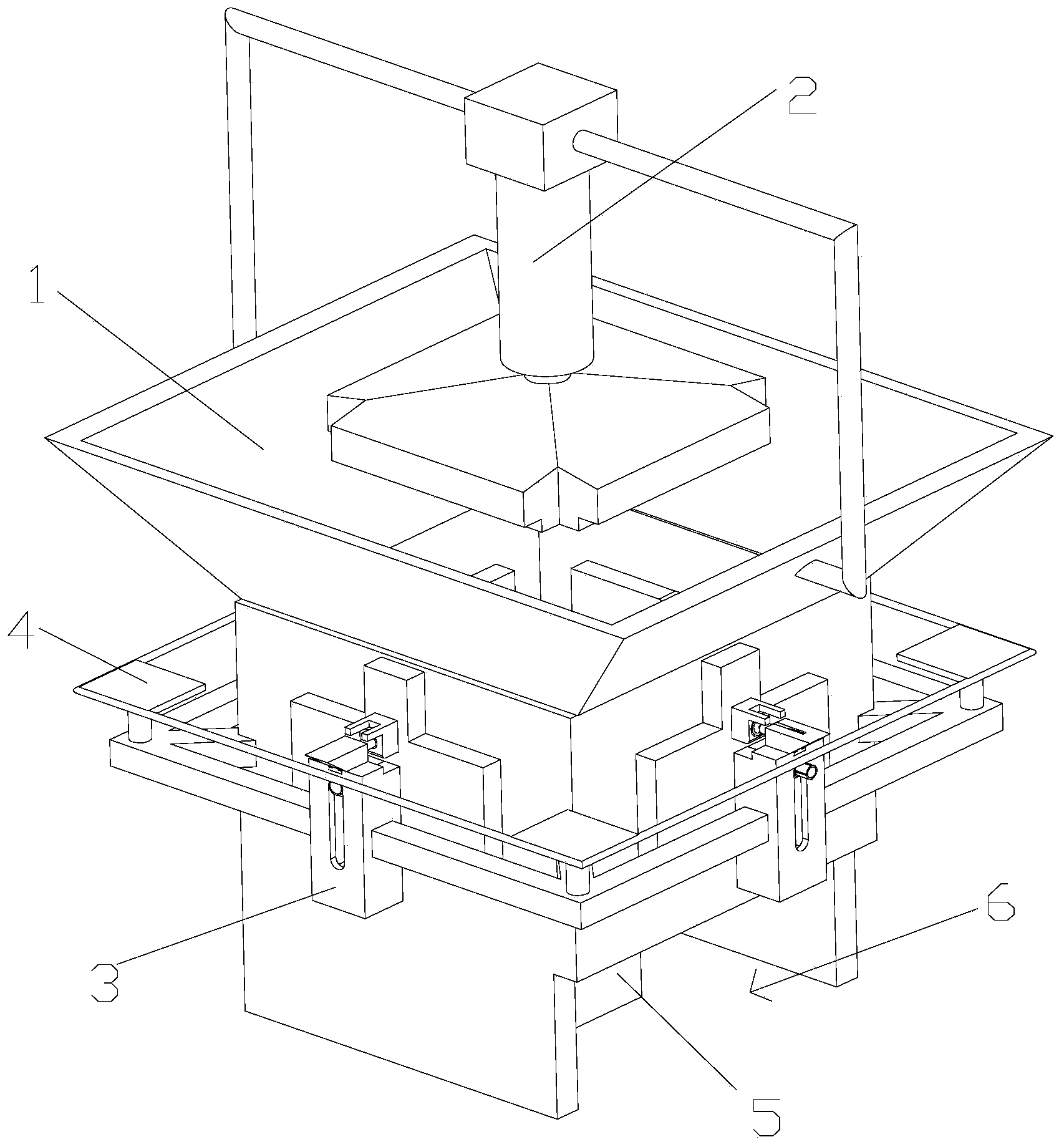

1.一种基于蚯蚓生物化污泥无害化处理设备，包括处理池(1)、设于处理池上的驱动装置(2)、设于处理池上的排水装置(3)、设于排水装置上的防堵装置(4)、设于处理池上的防漏装置(5)、设于处理池下部的排放口(6);其特征在于：所述驱动装置(2)包括设于处理池(1)上的第一驱动件(21)、设于第一驱动件上的导向套(22)、设于导向套上的第一伸缩杆(23)、设于第一伸缩杆上的连接杆(24)、设于连接杆上的推板(25)、设于推板上的压板(26)、设于处理池上的底板(27);所述连接杆(24)可相对于所述导向套(22)进行移动，所述推板(25)上表面呈倾斜结构，所述压板(26)和所述底板(27)呈对应设置，所述推板(25)上设有多个开口(28)。
2.根据权利要求1所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述驱动装置(2)还包括设于所述连接杆(24)上的多个转动板(29)、设于导向套上的多个滚珠(20);所述转动板(29)可相对于所述连接杆(24)进行转动，所述转动板(29)内设有扭簧，所述扭簧一端连接于所述转动板(29)上，所述扭簧另一端连接于所述连接杆(24)上，所述滚珠(20)可相对于所述导向套(22)进行转动，所述转动板(29)和所述滚珠(20)呈配合设置。
3.根据权利要求1所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述排水装置(3)包括设于处理池(1)侧壁上的多个排水组件;所述排水组件包括设于处理池(1)侧壁上的导向槽(31)、设于处理池侧壁上的移动块(32)、用于连接所述移动块和所述导向槽的导向杆(33)、套设于所述导向杆上的第一弹性件(34)、设于移动块上端的排水孔(35)、设于处理池一侧的固定块(36)、设于固定块上的限位块(37)、设于固定块上的限位板(38)、用于连接所述限位块和所述限位板的多个第二伸缩杆(39)、分别套设于所述多个第二伸缩杆上的多个第二弹性件(30)、设于固定块上的通槽(301)、设于固定块上的第三伸缩杆(302)、套设于所述第三伸缩杆上的第三弹性件(303)、设于移动块一侧的两个挡块(304);所述多个排水组件结构相同且呈对称设置，所述移动块(32)可相对于所述处理池(1)进行移动，所述导向杆(33)可相对于所述导向槽(31)进行移动，所述第一弹性件(34)一端连接于所述处理池(1)上，所述第一弹性件(34)另一端连接于所述移动块(32)上，所述第二弹性件(30)一端连接于所述限位块(37)上，所述第二弹性件(30)另一端连接于所述限位板(38)上，所述限位块(37)一端穿设于所述限位板(38)上，所述限位块(37)一端可相对于所述通槽(301)进行移动，所述限位块(37)可相对于所述第三伸缩杆(302)的一端进行移动，所述挡块(304)和所述限位块(37)呈配合设置。
4.根据权利要求3所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述排水组件还包括设于移动块(32)上的凹环(305)、设于限位块上的凸环(306)、穿设于所述限位块上的排水管(307)、用于连接所述限位块和所述排水管的多个第四弹性件(308);所述凹环(305)和所述凸环(306)呈配合设置，所述排水管(307)可相对于所述移动块(32)进行移动。
5.根据权利要求3所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述防堵装置(4)包括用于连接所述固定块(36)和所述处理池(1)的固定架(41)、设于固定架上的多个第四伸缩杆(42)、设于多个第四伸缩杆上的推杆(43)、分别设于多个排水组件上的多个防堵组件;所述防堵组件包括设于固定块(36)上的驱动块(44)、设于驱动块上的防堵块(45);所述推杆(43)和所述驱动块(44)呈配合设置，所述驱动块(44)一端呈倾斜结构，所述驱动块(44)可相对于所述固定块(36)进行移动，所述防堵块(45)可相对于所述驱动块(44)进行移动。
6.根据权利要求5所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述防堵组件还包括设于驱动块(44)上的移动槽(46)、设于移动槽上的卡块(47)、用于连接所述卡块和所述移动槽的移动杆(48)、套设于所述移动杆上的第五弹性件(49);所述卡块(47)可相对于所述移动槽(46)进行移动，所述移动杆(48)一端穿设于所述卡块(47)上，所述第五弹性件(49)一端连接于所述卡块(47)上，所述第五弹性件(49)另一端连接于所述移动槽(46)上，所述卡块(47)可相对于所述移动杆(48)进行移动。
7.根据权利要求1所述的基于蚯蚓生物化污泥无害化处理设备，其特征在于：所述防漏装置(5)包括设于底板(27)下方的第五伸缩杆(51)、设于底板上的滑槽(52)、设于滑槽内的滑块(53)、用于连接所述滑块和所述处理池的防漏板(54)、设于防漏板上的排污孔(55);所述第五伸缩杆(51)一端可相对于所述底板(27)进行转动，所述滑块(53)可相对于所述滑槽(52)进行移动，所述防漏板(54)可相对于所述滑块(53)进行转动，所述防漏板(54)可相对于所述处理池(1)进行转动，所述第五伸缩杆(51)的一端内部设有电机。
说明书
一种基于蚯蚓生物化污泥无害化处理设备
技术领域
本发明属于污泥处理设备领域，尤其是涉及一种基于蚯蚓生物化污泥无害化处理设备。
背景技术
随着社会的发展，城市所产生的污水越来越多，污水经脱水处理后便产生了污泥。污泥很难处理，并且污泥内的营养成分也很多，采用微生物发酵处理生活污泥，并制作有机肥是一种有效利用有机废弃物的好方法，它即能有效地处理生活污泥，避免环境污染，而且还能将污泥中的有机物质转化成农作物所需的氮、磷、钾等营养物质，使有机废弃物得以循环利用，但在微生物发酵过程中，会损失部分污泥中的氮，并且在供氧不足时，极易腐化发臭，对环境产生二次污染，而蚯蚓能把不溶性有机物转化为微生物可利用的有机物，增加微生物活性和基质利用程度，蚯蚓与微生物的协同作用可加速有机物的分解，目前有利用蚯蚓来处理生活污泥的设备，但是现有设备在处理污泥时无法将污泥和污泥中残留的污水分开排放，导致了后续污水没有在经过净化后就直接排放的情况。
发明内容
本发明为了克服现有技术的不足，提供一种增加污泥处理的效果，避免污泥处理后进行排放时将污水一同排放的基于蚯蚓生物化污泥无害化处理设备。
为了实现上述目的，本发明采用以下技术方案：一种基于蚯蚓生物化污泥无害化处理设备，包括处理池、设于处理池上的驱动装置、设于处理池上的排水装置、设于排水装置上的防堵装置、设于处理池上的防漏装置、设于处理池下部的排放口;所述驱动装置包括设于处理池上的第一驱动件、设于第一驱动件上的导向套、设于导向套上的第一伸缩杆、设于第一伸缩杆上的连接杆、设于连接杆上的推板、设于推板上的压板、设于处理池上的底板;所述连接杆可相对于所述导向套进行移动，所述推板上表面呈倾斜结构，所述压板和所述底板呈对应设置，所述推板上设有多个开口。
本发明通过压板和底板的设置，当处理池中存储了一定量的污泥后，启动第一驱动件带动第一伸缩杆伸长，进而带动连接杆上的推板和压板向下移动，随后压板的下表面接触到处理池中的污泥，并在压板继续向下移动的过程中配合底板对污泥继续挤压，使得污泥中的污水从污泥中挤出，并通过排水装置对污水进行排放，避免了污水残留在污泥中并随着后续排放污泥时一同被排放的情况，进而避免了污水在没有处理过就被排放的情况;通过导向套的设置，使得第一伸缩杆在带动连接杆进行移动时，可以通过导向套对连接杆进行导向定位，避免了连接杆在向下移动的过程中出现歪斜的情况，进而避免了连接杆带动推板和压板出现歪斜而导致的推板和压板无法对准处理池中的污泥的情况，从而避免了压板无法对所有污泥进行挤压的情况，增加了压板对污泥挤压时的准确性;通过开口的设置，当污泥中的污水经过挤压排放后，工作人员可以通过开口将蚯蚓放入污泥中并通过蚯蚓对污泥进行处理，增加了污泥处理的效果，同时通过多个开口一起放入蚯蚓，使得蚯蚓会从多个方向对处理池中的污泥进行处理，避免了处理池中的污泥在没有被蚯蚓处理过就直接排放的情况。
所述驱动装置还包括设于所述连接杆上的多个转动板、设于导向套上的多个滚珠;所述转动板可相对于所述连接杆进行转动，所述转动板内设有扭簧，所述扭簧一端连接于所述转动板上，所述扭簧另一端连接于所述连接杆上，所述滚珠可相对于所述导向套进行转动，所述转动板和所述滚珠呈配合设置;通过转动板的设置，当连接杆带动推板向下移动时，转动板会在滚珠的带动下向内靠拢，避免了转动板和滚珠出现干涉而导致的连接杆移动不稳的情况，当连接杆带动推板向上移动时，转动板会和滚珠相互接触，并在连接杆继续向上移动的过程中通过转动板和滚珠的接触对连接杆产生震动，使得推板和压板上的污泥会在震动时从推板和压板上掉落，避免了推板和压板上残留了大量污泥而导致的推板和压板被污泥腐蚀的情况，同时避免了污泥残留在推板和压板上没有被排放而导致的二次污染，增加了污泥排放的效果。
所述排水装置包括设于处理池侧壁上的多个排水组件;所述排水组件包括设于处理池侧壁上的导向槽、设于处理池侧壁上的移动块、用于连接所述移动块和所述导向槽的导向杆、套设于所述导向杆上的第一弹性件、设于移动块上端的排水孔、设于处理池一侧的固定块、设于固定块上的限位块、设于固定块上的限位板、用于连接所述限位块和所述限位板的多个第二伸缩杆、分别套设于所述多个第二伸缩杆上的多个第二弹性件、设于固定块上的通槽、设于固定块上的第三伸缩杆、套设于所述第三伸缩杆上的第三弹性件、设于移动块一侧的两个挡块;所述多个排水组件结构相同且呈对称设置，所述移动块可相对于所述处理池进行移动，所述导向杆可相对于所述导向槽进行移动，所述第一弹性件一端连接于所述处理池上，所述第一弹性件另一端连接于所述移动块上，所述第二弹性件一端连接于所述限位块上，所述第二弹性件另一端连接于所述限位板上，所述限位块一端穿设于所述限位板上，所述限位块一端可相对于所述通槽进行移动，所述限位块可相对于所述第三伸缩杆的一端进行移动，所述挡块和所述限位块呈配合设置;通过移动块的设置，当压板对污泥进行了挤压并将污泥中的污水挤出后，推板接触到移动块上的上部并带动移动块向下移动，随后从污泥中被挤出的污水会从排水孔处进行排放，同时在移动块向下移动后，移动块的一侧会推动限位块向限位板的方向进行移动，随后排水孔和限位块相互对齐使得污水从排水孔处继续流动至限位块处，当移动块在继续向下移动的过程中，挡块会带动限位块同步向下移动，并使得污泥中还没有被排干净的污水会在移动块向下移动的过程中一直从排水孔和限位块处进行排放，避免了污泥中的污水还没有完全排放完成，排水孔和限位块就相互错位而导致污水无法排放出去的情况，增加了污水排放时的稳定性;通过第二伸缩杆和第二弹性件的设置，使得移动块的一侧在推动限位块向限位板处进行移动并将排水孔和限位块对齐后，可以通过第二伸缩杆和第二弹性夹对限位块的位置进行固定，避免了限位块和移动块之间出现缝隙而导致的污水从移动块和限位块之间漏出的情况，减少了后续对设备进行清理时的操作，增加了污水排放的稳定性。
所述排水组件还包括设于移动块上的凹环、设于限位块上的凸环、穿设于所述限位块上的排水管、用于连接所述限位块和所述排水管的多个第四弹性件;所述凹环和所述凸环呈配合设置，所述排水管可相对于所述移动块进行移动;通过凹环和凸环的设置，当排水孔和限位块相互对齐后，可以通过凹环和凸环对排水孔以及限位块做进一步的对位，增加了排水孔和限位块对位时的准确性，避免了排水孔和限位块对位时出现错位而导致的污水无法排放或污水从排水孔处漏出的情况，增加了设备的稳定性;通过排水管的设置，当排水孔和限位块对齐后，通过外部对排水管的推动，使得排水管的一端会进入到排水孔内，并使得排水孔中的污水会沿着排水管进行排放，避免了污水从排水孔和限位块之间的缝隙处漏出的情况，减少了设备的维护成本。
所述防堵装置包括用于连接所述固定块和所述处理池的固定架、设于固定架上的多个第四伸缩杆、设于多个第四伸缩杆上的推杆、分别设于多个排水组件上的多个防堵组件;所述防堵组件包括设于固定块上的驱动块、设于驱动块上的防堵块;所述推杆和所述驱动块呈配合设置，所述驱动块一端呈倾斜结构，所述驱动块可相对于所述固定块进行移动，所述防堵块可相对于所述驱动块进行移动;通过推杆的设置，当排水孔在不使用或需要对排水孔内部进行清理时，伸长第四伸缩杆带动推杆向上移动，并通过推杆的上升配合驱动块一端的倾斜结构使得驱动块在推杆的带动下朝排水孔处进行移动，进而通过驱动块带动防堵块进入到排水孔的内部，并通过防堵块对排水孔进行疏通，避免了排水孔在长时间的使用后被污泥堵住的情况，进而避免了排水孔被污泥堵住而导致的污水无法从排水孔处进行排放的情况，减少了设备的维护成本。
所述防堵组件还包括设于驱动块上的移动槽、设于移动槽上的卡块、用于连接所述卡块和所述移动槽的移动杆、套设于所述移动杆上的第五弹性件;所述卡块可相对于所述移动槽进行移动，所述移动杆一端穿设于所述卡块上，所述第五弹性件一端连接于所述卡块上，所述第五弹性件另一端连接于所述移动槽上，所述卡块可相对于所述移动杆进行移动;通过卡块的设置，当排水孔内的堵塞情况不同时，可以将卡块沿着移动杆进行移动，并使得防堵块可以从驱动块上取下进行更换，使得工作人员可以通过排水孔内不同的堵塞情况来对不同的防堵块进行选择使用，增加了防堵块对排水孔的清理效果，同时避免了长时间使用同一个防堵块而导致的防堵块出现破损的情况，进而避免了防堵块出现破损而导致的排水孔无法被疏通的情况，减少了设备的维护成本。
所述防漏装置包括设于底板下方的第五伸缩杆、设于底板上的滑槽、设于滑槽内的滑块、用于连接所述滑块和所述处理池的防漏板、设于防漏板上的排污孔;所述第五伸缩杆一端可相对于所述底板进行转动，所述滑块可相对于所述滑槽进行移动，所述防漏板可相对于所述滑块进行转动，所述防漏板可相对于所述处理池进行转动，所述第五伸缩杆的一端内部设有电机;通过防漏板的设置，当污泥中的污水排放完成后，压板带动污泥和底板继续向下移动，随后底板移动至排放口的位置，并通过第五伸缩杆内的电机带动底板向排放口的位置进行倾斜，使得底板上的污泥随着底板的倾斜向排放口处进行排出，同时滑块会在底板向下移动以及倾斜的过程中在滑槽中进行移动，并通过防漏板的配合使得底板在倾倒污泥时从底板另一侧掉落的污泥会被防漏板挡住并暂时存储在防漏板上，当底板将污泥排放完成并在第五伸缩杆的带动下复位后，工作人员可以通过排污孔将防漏板一侧的污泥取出，避免了污泥在排放时没有全部进入到指定位置的情况，进而避免了污泥由于排放到其他位置而导致的后续无法对污泥进行集中处理的情况，增加了污泥处理的效果。
综上所述，本发明具有以下优点：增加污泥处理的效果，避免污泥处理后进行排放时将污水一同排放。（发明人张腾飞）
