申请日20200529
公开(公告)日20200724
IPC分类号B01D21/24; C02F1/52
摘要
本发明提供一种用于圆形污水沉淀池的污泥除泥装置及其使用方法，涉及污水池沉淀污泥处理领域，包括池体，所述池体的顶部两侧固定连接有两个底座，所述底座的顶部固定连接有安装机架，所述安装机架内设置有可上下运动的升降板，所述升降板的底部中心固定连接有旋转轴，所述旋转轴为竖直设置，且旋转轴的轴线穿过池体的中心，所述旋转轴的顶部连接有减速箱，所述减速箱的一侧连接有第一电机。该用于圆形污水沉淀池的污泥除泥装置及其使用方法，通过不断旋转下降的刀片将整个沉淀池内的沉淀污泥由上而下慢慢搅成较为稀薄的泥浆，同时在下降的同时使用污泥泵的进料管也不断下降对泥浆进行抽出，能够方便的对较厚的污泥进行清理，能够提高效率。
权利要求书

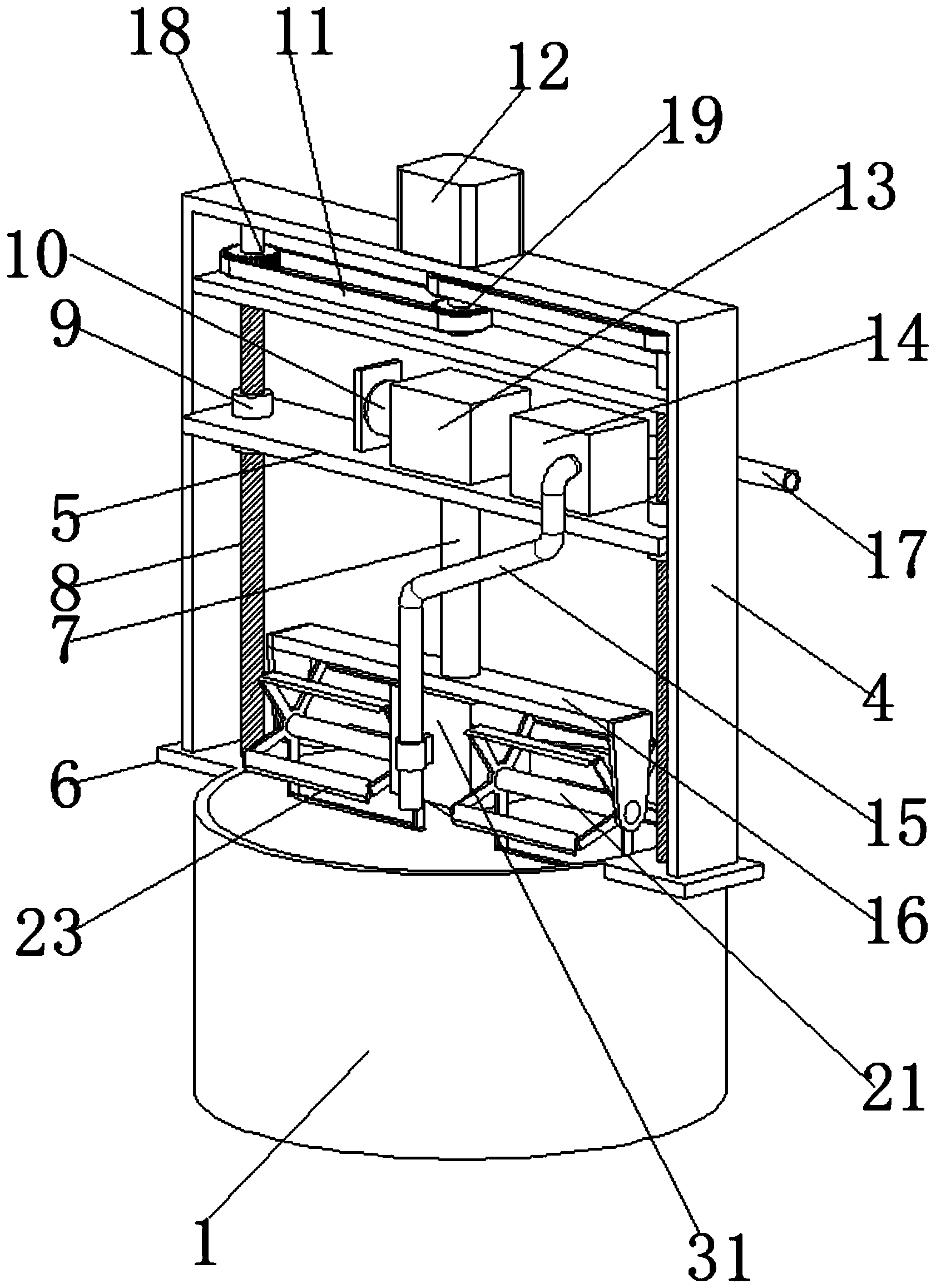

1.一种用于圆形污水沉淀池的污泥除泥装置，包括池体(1)，其特征在于：所述池体(1)的顶部两侧固定连接有两个底座(6)，所述底座(6)的顶部固定连接有安装机架(4)，所述安装机架(4)内设置有可上下运动的升降板(5)，所述升降板(5)的底部中心固定连接有旋转轴(7)，所述旋转轴(7)为竖直设置，且旋转轴(7)的轴线穿过池体(1)的中心，所述旋转轴(7)的顶部连接有减速箱(13)，所述减速箱(13)的一侧连接有第一电机(10)，所述减速箱(13)和第一电机(10)均固定连接于升降板(5)上;
所述旋转轴(7)的两侧对称设置有两个丝杆组件，丝杆组件包括丝杆本体(8)、铜套(9)，所述丝杆本体(8)为竖直设置，且丝杆本体(8)的顶部与安装机架(4)铰接，丝杆本体(8)的底部与底座(6)铰接，所述铜套(9)丝杠配合于丝杆本体(8)上，所述铜套(9)与升降板(5)固定连接，所述安装机架(4)的顶部固定连接有第二电机(12)，所述丝杆本体(8)与第二电机(12)联动连接;
所述旋转轴(7)的底端固定连接有固定架(16)，所述固定架(16)设置为倒凵字形，所述固定架(16)的长度小于池体(1)的内径，所述固定架(16)的底部中间固定连接有外壳(31)，所述外壳(31)的内部固定连接有竖直设置的第三电机(34)，所述第三电机(34)的输出轴上固定连接有第一锥齿轮(33)，所述第一锥齿轮(33)的一侧啮合有两个第二锥齿轮(32)，每个第二锥齿轮(32)的一侧均固定连接有中心轴(21)，所述中心轴(21)的一端延伸至外壳(31)的外部且与固定架(16)铰接，每个中心轴(21)上固定连接有两个侧板(22)，所述两个侧板(22)之间固定连接有刀片(23);
所述升降板(5)上固定连接有污泥泵(14)，所述污泥泵(14)的一侧固定连接有进料管(15)，所述污泥泵(14)的另一侧固定连接有出料管(17)，所述进料管(15)远离污泥泵(14)的一端延伸至外壳(31)的下表面，且进料管(15)与外壳(31)固定连接。
2.根据权利要求1所述的一种用于圆形污水沉淀池的污泥除泥装置，其特征在于：所述进料管(15)和出料管(17)均设置为弹簧软管。
3.根据权利要求1所述的一种用于圆形污水沉淀池的污泥除泥装置，其特征在于：所述丝杆本体(8)的顶部固定连接有第一齿轮(18)，所述第二电机(12)的输出轴上固定连接有第二齿轮(19)，所述第一齿轮(18)和第二齿轮(19)的外部传动连接有传动带(11)。
4.根据权利要求1所述的一种用于圆形污水沉淀池的污泥除泥装置，其特征在于：所述刀片(23)的数量设置为五个，且五个刀片(23)以中心轴(21)的轴线为中心等角度设置。
5.根据权利要求1所述的一种用于圆形污水沉淀池的污泥除泥装置，其特征在于：所述外壳(31)的底部固定连接有锥形凸块(20)，所述锥形凸块(20)的形状为倒置的圆锥体。
6.根据权利要求1～5中任意一项所述用于圆形污水沉淀池的污泥除泥装置的使用方法，其特征在于：它包括以下步骤：
步骤一：开启第一电机(10)，第一电机(10)正反交替旋转，第一电机(10)带动旋转轴(7)正反交替旋转，旋转轴(7)带动固定架(16)以旋转轴(7)为中心进行交替的正反方向旋转;
步骤二：开启第三电机(34)，第三电机(34)带动第一锥齿轮(33)旋转，第一锥齿轮(33)带动两个第二锥齿轮(32)旋转，两个第二锥齿轮(32)带动两个中心轴(21)旋转，且两个第二锥齿轮(32)的旋转方向相反，两个中心轴(21)通过侧板(22)带动刀片(23)以中心轴(21)为中心进行旋转;
步骤三：开启第二电机(12)，第二电机(12)带动两个第一齿轮(18)旋转，两个第一齿轮(18)通过两个传动带(11)带动两个第二齿轮(19)旋转，而两个第二齿轮(19)分别带动两个丝杆本体(8)旋转，从而使得丝杠配合于丝杆本体(8)上的两个铜套(9)同步下降，铜套(9)又是与升降板(5)固定连接的，升降板(5)会一起下降;
步骤四：当刀片(23)与沉淀污泥层接触时，向池体(1)内间歇性的加入少量水，旋转的刀片(23)会在逐渐下降的过程中将沉淀污泥层上层的污泥一层层刮下，然后在旋转的刀片(23)的作用下，粘在刀片(23)上的污泥会混入水中，使得沉淀污泥层的上层慢慢变成一层稀薄的泥浆层;
步骤五：开启污泥泵(14)，污泥泵(14)的进料管(15)会将沉淀污泥层上面的泥浆层抽出，然后通过出料管(17)抽到外部，在下降的同时会对泥浆层不断清除;
步骤六：随着升降板(5)的不断下降，污泥层会不断变薄，当刀片(23)与池体(1)的底部贴合后能够对池体(1)内底部的污泥进行清理，完成底部污泥清理后这时第二电机(12)反转，使得升降板(5)复位，然后切断电源，完成一次清理。
说明书
一种用于圆形污水沉淀池的污泥除泥装置及其使用方法
技术领域
本发明涉及污水池沉淀污泥处理技术领域，具体为一种用于圆形污水沉淀池的污泥除泥装置及其使用方法。
背景技术
电镀废水主要来源于电镀行业，在其生产过程中需要用到大量的水资源，生产过程中使得水中含有氰化物和各种重金属，而这样的废水如果排放至外界会对外部的环境造成严重的破坏。因此，相关行业均需要用到废水处理装置对其进行净化处理，减少其对环境造成的直接破坏。现有的电镀废水处理采用添加絮凝药剂的方法，使废水中的悬浮物和胶体粒子等细小固体颗粒胶凝聚合，形成沉淀泥浆，再通过除泥装置将水体中的沉淀污泥除去，从而达到降低废水固体含量，净化水体的目的。
根据中国专利号为CN201620021791.0的一种工业废水处理除泥装置，该对比文件包括沉淀池、工作桥、稳流筒、传动机构、传动轴和刮泥机构，其中工作桥架设在沉淀池的上方，位于工作桥的中部上表面安装有传动机构、下表面安装有稳流筒，该传动机构与垂直向下的传动轴连接，该传动轴贯穿稳流筒并延伸至排泥口上端，位于该传动轴靠近沉淀池底部一端安装有所述刮泥机构，位于传动轴的末端安装有小刮板，其特征在于：所述刮泥机构包括连接组件，连接组件由相邻的连接部件活动连接，每个连接部件的上端均与拉杆连接，所述拉杆的另一端与传动轴连接;每个连接部件的下端均固定安装有刮泥板。
但是该一种工业废水处理除泥装置仅仅能够对污泥厚度较浅的污泥进行良好的除泥，当污水浓度过高或者多次进行沉淀没有清理后，这时会导致产生的污泥厚度很厚时，污泥层底部的污泥密度很高容易凝结非常牢固，直接从底部进行污泥排出非常容易堵塞，影响效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种从污泥层的顶部开始排出污泥的用于圆形污水沉淀池的污泥除泥装置及其使用方法，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于圆形污水沉淀池的污泥除泥装置，包括池体，所述池体的顶部两侧固定连接有两个底座，所述底座的顶部固定连接有安装机架，所述安装机架内设置有可上下运动的升降板，所述升降板的底部中心固定连接有旋转轴，所述旋转轴为竖直设置，且旋转轴的轴线穿过池体的中心，所述旋转轴的顶部连接有减速箱，所述减速箱的一侧连接有第一电机，所述减速箱和第一电机均固定连接于升降板上;
所述旋转轴的两侧对称设置有两个丝杆组件，丝杆组件包括丝杆本体、铜套，所述丝杆本体为竖直设置，且丝杆本体的顶部与安装机架铰接，丝杆本体的底部与底座铰接，所述铜套丝杠配合于丝杆本体上，所述铜套与升降板固定连接，所述安装机架的顶部固定连接有第二电机，所述丝杆本体与第二电机联动连接;
所述旋转轴的底端固定连接有固定架，所述固定架设置为倒凵字形，所述固定架的长度小于池体的内径，所述固定架的底部中间固定连接有外壳，所述外壳的内部固定连接有竖直设置的第三电机，所述第三电机的输出轴上固定连接有第一锥齿轮，所述第一锥齿轮的一侧啮合有两个第二锥齿轮，每个第二锥齿轮的一侧均固定连接有中心轴，所述中心轴的一端延伸至外壳的外部且与固定架铰接，每个中心轴上固定连接有两个侧板，所述两个侧板之间固定连接有刀片;
所述升降板上固定连接有污泥泵，所述污泥泵的一侧固定连接有进料管，所述污泥泵的另一侧固定连接有出料管，所述进料管远离污泥泵的一端延伸至外壳的下表面，且进料管与外壳固定连接。
优选的，所述进料管和出料管均设置为弹簧软管。
优选的，所述丝杆本体的顶部固定连接有第一齿轮，所述第二电机的输出轴上固定连接有第二齿轮，所述第一齿轮和第二齿轮的外部传动连接有传动带。
优选的，所述刀片的数量设置为五个，且五个刀片以中心轴的轴线为中心等角度设置。
优选的，所述外壳的底部固定连接有锥形凸块，所述锥形凸块的形状为倒置的圆锥体。
上述用于圆形污水沉淀池的污泥除泥装置的使用方法，它包括以下步骤：
步骤一：开启第一电机，第一电机正反交替旋转，第一电机带动旋转轴正反交替旋转，旋转轴带动固定架以旋转轴为中心进行交替的正反方向旋转;
步骤二：开启第三电机，第三电机带动第一锥齿轮旋转，第一锥齿轮带动两个第二锥齿轮旋转，两个第二锥齿轮带动两个中心轴旋转，且两个第二锥齿轮的旋转方向相反，两个中心轴通过侧板带动刀片以中心轴为中心进行旋转;
步骤三：开启第二电机，第二电机带动两个第一齿轮旋转，两个第一齿轮通过两个传动带带动两个第二齿轮旋转，而两个第二齿轮分别带动两个丝杆本体旋转，从而使得丝杠配合于丝杆本体上的两个铜套同步下降，铜套又是与升降板固定连接的，升降板会一起下降;
步骤四：当刀片与沉淀污泥层接触时，向池体内间歇性的加入少量水，旋转的刀片会在逐渐下降的过程中将沉淀污泥层上层的污泥一层层刮下，然后在旋转的刀片的作用下，粘在刀片上的污泥会混入水中，使得沉淀污泥层的上层慢慢变成一层稀薄的泥浆层;
步骤五：开启污泥泵，污泥泵的进料管会将沉淀污泥层上面的泥浆层抽出，然后通过出料管抽到外部，在下降的同时会对泥浆层不断清除;
步骤六：随着升降板的不断下降，污泥层会不断变薄，当刀片与池体的底部贴合后能够对池体内底部的污泥进行清理，完成底部污泥清理后这时第二电机反转，使得升降板复位，然后切断电源，完成一次清理。
(三)有益效果
本发明提供了一种用于圆形污水沉淀池的污泥除泥装置及其使用方法。
具备以下有益效果：
1、该用于圆形污水沉淀池的污泥除泥装置及其使用方法，通过不断旋转下降的刀片将整个沉淀池内的沉淀污泥由上而下慢慢搅成较为稀薄的泥浆，同时在下降的同时使用污泥泵的进料管也不断下降对泥浆进行抽出，能够方便的对较厚的污泥进行清理，能够提高效率。
2、该用于圆形污水沉淀池的污泥除泥装置及其使用方法，通过开启第三电机，第三电机带动第一锥齿轮旋转，第一锥齿轮带动两个第二锥齿轮旋转，两个第二锥齿轮带动两个中心轴旋转，且两个第二锥齿轮的旋转方向相反，两个中心轴通过侧板带动刀片以中心轴为中心进行旋转，能够带动两个中心轴上的刀片的转动方向相反，使得两个中心轴上的刀片在对沉淀污泥进行搅拌时更加的均匀，打成泥浆的效果好。（发明人马志强）
