申请日20200525
公开(公告)日20200828
IPC分类号C02F9/02
摘要
本发明公开了一种城市小区居民生活污水处理循环再利用的设备，包括沉淀罐和沉淀过滤筒，所述沉淀罐的外部下端两侧固定有固定底座，且沉淀罐的上端安置有盖体，所述盖体的上端外侧设置有螺栓，且盖体的上端中心位置开设有污水进水口，所述沉淀过滤筒安装于沉淀罐内部，且沉淀过滤筒的上端内侧设置有固定螺栓。该城市小区居民生活污水处理循环再利用的设备设置有吸附层，吸附层与限位块呈垂直状分布，垂直状分布的吸附层与限位块，可以保证吸附层固定在吸附仓内部位置的准确性，提升过滤吸附效果，限位块可以对吸附层进行限位固定，避免在使用过程中吸附层晃动的情况，同时三个吸附层大大提升吸附仓的吸附过滤效果。
权利要求书

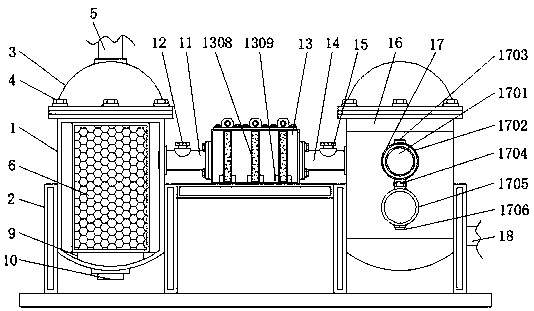

1.一种城市小区居民生活污水处理循环再利用的设备，包括沉淀罐(1)和沉淀过滤筒(6)，其特征在于：所述沉淀罐(1)的外部下端两侧固定有固定底座(2)，且沉淀罐(1)的上端安置有盖体(3)，所述盖体(3)的上端外侧设置有螺栓(4)，且盖体(3)的上端中心位置开设有污水进水口(5)，所述沉淀过滤筒(6)安装于沉淀罐(1)内部，且沉淀过滤筒(6)的上端内侧设置有固定螺栓(7)，所述沉淀过滤筒(6)的上端两侧安置有把手(8)，且沉淀过滤筒(6)的外侧下端连接有支撑块(9)，所述沉淀罐(1)的内部下端开设有排泄口(10)，且沉淀罐(1)的外部一侧连接有第一导流管(11)，所述第一导流管(11)的上端安置有第一阀门(12)，且第一导流管(11)的另一端连接有吸附过滤机构(13)，所述吸附过滤机构(13)的另一端连接有第二导流管(14)，且第二导流管(14)的上端安置有第二阀门(15)，所述第二导流管(14)的另一端固定有储水罐(16)，且储水罐(16)的外部一侧设置有可视机构(17)，所述储水罐(16)的下端一侧开设有净水出水口(18)。
2.根据权利要求1所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述沉淀过滤筒(6)与沉淀罐(1)呈垂直状分布，且沉淀过滤筒(6)与固定螺栓(7)呈固定连接，并且沉淀过滤筒(6)和沉淀罐(1)之间构成可拆卸结构。
3.根据权利要求1所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述吸附过滤机构(13)包括有吸附仓(1301)、固定口(1302)、连接块(1303)、固定块(1304)、紧固螺栓(1305)、提手(1306)、橡胶套(1307)、吸附层(1308)和限位块(1309)，所述吸附仓(1301)的上端开设有固定口(1302)，且固定口(1302)的内侧固定有连接块(1303)，所述连接块(1303)的外部两侧固定有固定块(1304)，且固定块(1304)的内侧设置有紧固螺栓(1305)，所述连接块(1303)的上端中心位置安置有提手(1306)，且连接块(1303)的下端外侧分布有橡胶套(1307)，所述连接块(1303)的下端内侧连接有吸附层(1308)，所述吸附仓(1301)的内部底端固定有限位块(1309)。
4.根据权利要求3所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述固定块(1304)与紧固螺栓(1305)呈固定连接，且吸附层(1308)和吸附仓(1301)之间构成可拆卸结构。
5.根据权利要求3所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述橡胶套(1307)的外部形状大小与固定口(1302)内侧形状大小相吻合，且连接块(1303)和固定口(1302)之间构成密封结构。
6.根据权利要求3所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述吸附层(1308)与限位块(1309)呈垂直状分布，且吸附层(1308)和限位块(1309)之间构成限位结构，并且吸附层(1308)设置有三个。
7.根据权利要求1所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述可视机构(17)包括有玻璃(1701)、防护框(1702)、卡块(1703)、转轴连接块(1704)、防护盖(1705)和卡槽(1706)，所述玻璃(1701)安置于储水罐(16)一侧内部，且玻璃(1701)的外侧分布有防护框(1702)，所述防护框(1702)的外部一侧设置有卡块(1703)，且防护框(1702)的外部另一侧固定有转轴连接块(1704)，所述转轴连接块(1704)的另一端衔接有防护盖(1705)，且防护盖(1705)的外部另一侧固定有卡槽(1706)。
8.根据权利要求7所述的一种城市小区居民生活污水处理循环再利用的设备，其特征在于：所述防护盖(1705)外部形状大小与防护框(1702)内部形状大小相吻合，且卡块(1703)和卡槽(1706)之间构成卡合结构，并且防护盖(1705)和防护框(1702)之间构成防护结构。
说明书
一种城市小区居民生活污水处理循环再利用的设备
技术领域
本发明涉及污水处理技术领域，具体为一种城市小区居民生活污水处理循环再利用的设备。
背景技术
生活污水是居民日常生活中排出的废水，国民经济的快速发展，人民生活水平的显著提高，拉动了污水处理的需求，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水必须进行处理。
市场上的污水处理设备在结构上对于过滤结构不便于拆卸和更换，导致污水处理设备长期使用情况下过滤效果不好，同时单一的过滤结构使得过滤效率较低过，过滤效果较差的问题，为此，我们提出一种城市小区居民生活污水处理循环再利用的设备。
发明内容
本发明的目的在于提供一种城市小区居民生活污水处理循环再利用的设备，以解决上述背景技术中提出的污水处理设备在结构上对于过滤结构不便于拆卸和更换，导致污水处理设备长期使用情况下过滤效果不好，同时单一的过滤结构使得过滤效率较低过，滤效效果较差的问题。
为实现上述目的，本发明提供如下技术方案：一种城市小区居民生活污水处理循环再利用的设备，包括沉淀罐和沉淀过滤筒，所述沉淀罐的外部下端两侧固定有固定底座，且沉淀罐的上端安置有盖体，所述盖体的上端外侧设置有螺栓，且盖体的上端中心位置开设有污水进水口，所述沉淀过滤筒安装于沉淀罐内部，且沉淀过滤筒的上端内侧设置有固定螺栓，所述沉淀过滤筒的上端两侧安置有把手，且沉淀过滤筒的外侧下端连接有支撑块，所述沉淀罐的内部下端开设有排泄口，且沉淀罐的外部一侧连接有第一导流管，所述第一导流管的上端安置有第一阀门，且第一导流管的另一端连接有吸附过滤机构，所述吸附过滤机构的另一端连接有第二导流管，且第二导流管的上端安置有第二阀门，所述第二导流管的另一端固定有储水罐，且储水罐的外部一侧设置有可视机构，所述储水罐的下端一侧开设有净水出水口。
优选的，所述沉淀过滤筒与沉淀罐呈垂直状分布，且沉淀过滤筒与固定螺栓呈固定连接，并且沉淀过滤筒和沉淀罐之间构成可拆卸结构。
优选的，所述吸附过滤机构包括有吸附仓、固定口、连接块、固定块、紧固螺栓、提手、橡胶套、吸附层和限位块，所述吸附仓的上端开设有固定口，且固定口的内侧固定有连接块，所述连接块的外部两侧固定有固定块，且固定块的内侧设置有紧固螺栓，所述连接块的上端中心位置安置有提手，且连接块的下端外侧分布有橡胶套，所述连接块的下端内侧连接有吸附层，所述吸附仓的内部底端固定有限位块。
优选的，所述固定块与紧固螺栓呈固定连接，且吸附层和吸附仓之间构成可拆卸结构。
优选的，所述橡胶套的外部形状大小与固定口内侧形状大小相吻合，且连接块和固定口之间构成密封结构。
优选的，所述吸附层与限位块呈垂直状分布，且吸附层和限位块之间构成限位结构，并且吸附层设置有三个。
优选的，所述可视机构包括有玻璃、防护框、卡块、转轴连接块、防护盖和卡槽，所述玻璃安置于储水罐一侧内部，且玻璃的外侧分布有防护框，所述防护框的外部一侧设置有卡块，且防护框的外部另一侧固定有转轴连接块，所述转轴连接块的另一端衔接有防护盖，且防护盖的外部另一侧固定有卡槽。
优选的，所述防护盖外部形状大小与防护框内部形状大小相吻合，且卡块和卡槽之间构成卡合结构，并且防护盖和防护框之间构成防护结构。
与现有技术相比，本发明的有益效果是：该城市小区居民生活污水处理循环再利用的设备设置有沉淀过滤筒，沉淀过滤筒与沉淀罐呈垂直状分布，垂直状分布的沉淀过滤筒和沉淀罐，可以保证两者之间位置的准确性，避免出现位置偏移导致影响污水处理效果的情况，同时通过固定螺栓固定在沉淀罐内侧，可以保证两者之间固定的牢固性和稳定性，不会出现在实际使用过程中松动的情况，可拆卸的结构便于在长时间使用情况下，对于沉淀过滤筒内部的沉淀物进行清洗处理，提升该污水处理设备的实际使用效果;
固定块与紧固螺栓呈固定连接，通过紧固螺栓固定在吸附仓内侧的吸附层，可以保证固定的稳定性，避免出现在实际使用过程中松动导致吸附层出现晃动影响吸附过滤效果的情况，同时可拆卸的结构便于后期对于吸附层的清洗和更换，保证对污水过滤的有效性和持续性;
橡胶套的外部形状大小与固定口内侧形状大小相吻合，设置在连接块下端外侧的橡胶套与固定口内侧形状大小相吻合，可以保证连接块固定在固定口内侧的牢固性和紧密性，避免出现在实际使用过程中松动导致吸附仓内部水外漏的情况，提升吸附仓的吸附过滤效果;
吸附层与限位块呈垂直状分布，垂直状分布的吸附层与限位块，可以保证吸附层固定在吸附仓内部位置的准确性，提升过滤吸附效果，限位块可以对吸附层进行限位固定，避免在使用过程中吸附层晃动的情况，同时三个吸附层大大提升吸附仓的吸附过滤效果;
防护盖外部形状大小与防护框内部形状大小相吻合，形状大小相互吻合的防护框和防护盖，可以保证两者之间固定的牢固性和稳定性，提升对玻璃的防护效果，避免出现在实际使用过程中玻璃受到外力碰撞损坏的情况，提升该水处理设备的使用寿命，同时玻璃固定于储水罐，可以保证固定的牢固性和密封性，可以通过玻璃对储水罐内部的水质进行查看。（发明人董配永;刘红兵）
