申请日20200521
公开(公告)日20200818
IPC分类号G01N33/18; B08B3/02
摘要
本发明涉及污水水质检测技术领域，具体为一种污水水质检测装置自清洁检测探针，包括探针头和导线,探针头一端连接有导线，探针头一侧设置有控制座,探针头一端延伸到控制座中，控制座外部固定套有外罩,外罩的内腔中活动套接有内筒,内筒中部套有定位筒,定位筒固定套在控制座上，且内筒活动套在控制座上，内筒的内壁上开设有环形槽,本发明构造设计实现了探针头的高效自清洁功能，探针头放入污水中完成检测工作后取出来，对集散腔进行注水工作，水流通过导向管喷出来，若干股水流移动冲击探针头的外壁，实现探针头高效的自清洁目的，功能稳定强大，短时间完成探针头的清洁工作，方便工作人员再次使用探针头。
权利要求书

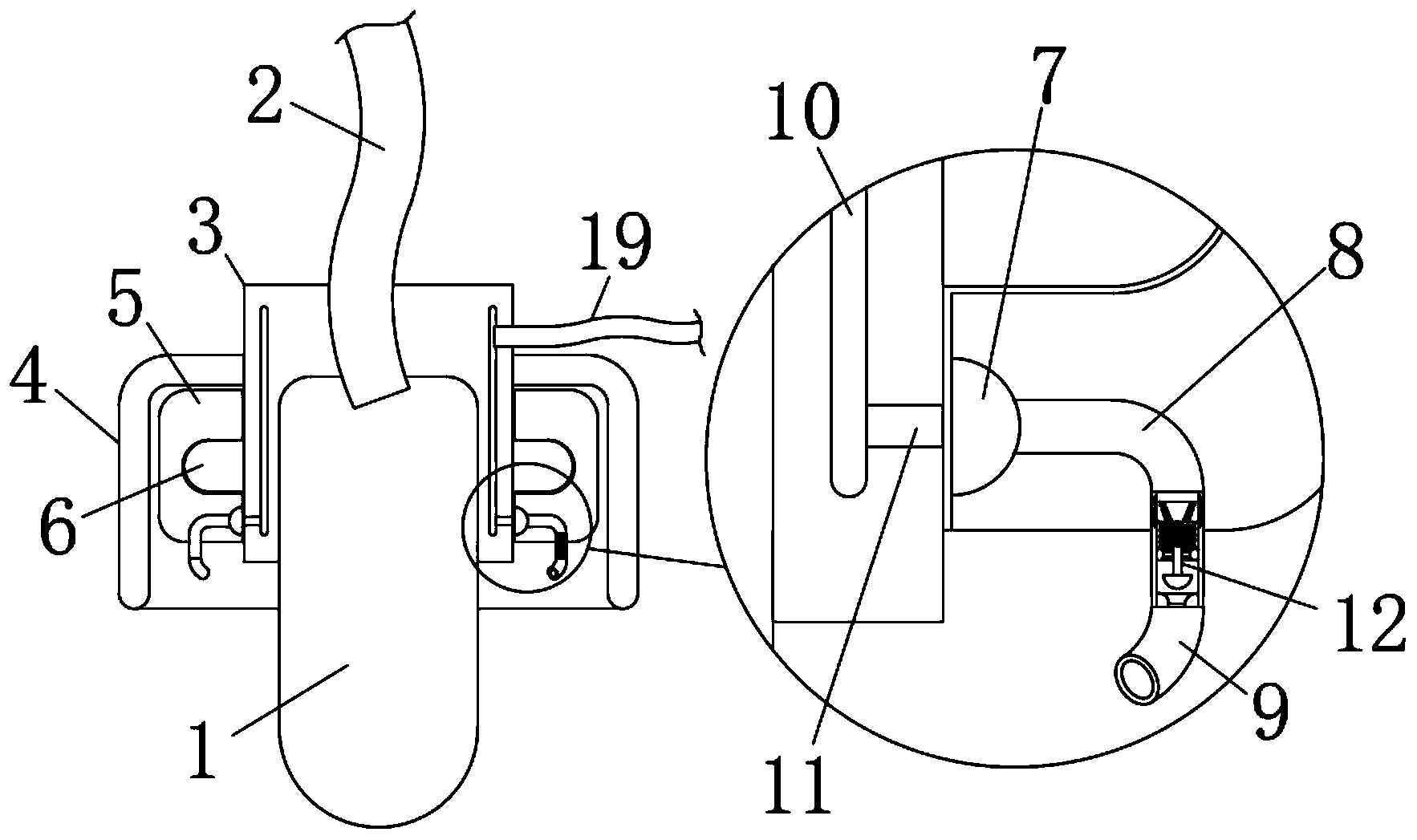

1.一种污水水质检测装置自清洁检测探针，包括探针头(1)和导线(2),探针头(1)一端连接有导线(2)，其特征在于：所述探针头(1)一侧设置有控制座(3),探针头(1)一端延伸到控制座(3)中，控制座(3)外部固定套有外罩(4),外罩(4)的内腔中活动套接有内筒(5),内筒(5)中部套有定位筒(6),定位筒(6)固定套在控制座(3)上，且内筒(5)活动套在控制座(3)上，所述内筒(5)的内壁上开设有环形槽(7),内筒(5)中嵌入有控制管(8),控制管(8)一端和环形槽(7)连通，控制管(8)另一端延伸到内筒(5)外部，且控制管(8)端部固定连接有导向管(9)，所述控制座(3)上开设有集散腔(10)和直管腔(11),集散腔(10)的周围环设有若干均匀分布的直管腔(11)，直管腔(11)一端和集散腔(10)连通，直管腔(11)的另一端和环形槽(7)连通，所述控制管(8)中设置有压力装置(12)，所述压力装置(12)包括控制板(13)、支撑柱(14)、密封座(15)、弹簧(16)、拦截筒(17)和密封环(18)，所述控制板(13)的下端固定连接有支撑柱(14),支撑柱(14)的下端固定连接有密封座(15),支撑柱(14)外部套有弹簧(16)和拦截筒(17)，所述密封座(15)的下端设置有密封环(18)。
2.根据权利要求1所述的一种污水水质检测装置自清洁检测探针，其特征在于：所述控制座(3)为圆柱状，探针头(1)一端固定嵌入到控制座(3)中，集散腔(10)环设在探针头(1)周围，控制座(3)一侧固定连接有软管(19),软管(19)一端延伸到集散腔(10)的内腔中。
3.根据权利要求1所述的一种污水水质检测装置自清洁检测探针，其特征在于：所述外罩(4)为一端开口的圆柱壳体状，控制座(3)贯穿外罩(4)的底板中部位置，所述内筒(5)形状为圆筒且筒体内壁上环设有卡槽，内筒(5)的卡槽中契合设置有定位筒(6)。
4.根据权利要求1所述的一种污水水质检测装置自清洁检测探针，其特征在于：所述控制板(13)形状为圆板且控制板(13)活动套接在控制管(8)的内腔中，控制板(13)的侧壁上固定环设有若干均匀分布的凸出滑块(20)，凸出滑块(20)部分延伸到控制管(8)内壁上开设的滑槽中，控制板(13)上环设有若干均匀分布的斜孔。
5.根据权利要求1所述的一种污水水质检测装置自清洁检测探针，其特征在于：所述支撑柱(14)和密封环(18)固定在控制管(8)的内壁上，密封环(18)形状为圆筒且筒体顶部中心位置开设有弧面槽，所述密封座(15)为半球体状，且密封座(15)和密封环(18)相契合。
6.根据权利要求1所述的一种污水水质检测装置自清洁检测探针，其特征在于：所述弹簧(16)的上端和控制板(13)接触，弹簧(16)下端和拦截筒(17)接触，所述集散腔(10)为筒状腔，集散腔(10)的一端和软管(19)连接，集散腔(10)的另一端和直管腔(11)连接。
说明书
一种污水水质检测装置自清洁检测探针
技术领域
本发明涉及污水水质检测技术领域，具体为一种污水水质检测装置自清洁检测探针。
背景技术
现有技术中的污水水质检测工作中，将检测仪器上的外接探针放置在污水中，实现检测工作，而检测工作后需要对探针进行清洗，再将探针收回来或是继续进行其它污水检测工作。
如果能够发明一种自清洁检测探针，在探针完成检测工作后，快速完成对探针的高效清洗工作，就能解决问题，为此我们提供了一种污水水质检测装置自清洁检测探针。
发明内容
本发明的目的在于提供一种污水水质检测装置自清洁检测探针，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水水质检测装置自清洁检测探针，包括探针头和导线,探针头一端连接有导线，所述探针头一侧设置有控制座,探针头一端延伸到控制座中，控制座外部固定套有外罩,外罩的内腔中活动套接有内筒,内筒中部套有定位筒,定位筒固定套在控制座上，且内筒活动套在控制座上，所述内筒的内壁上开设有环形槽,内筒中嵌入有控制管,控制管一端和环形槽连通，控制管另一端延伸到内筒外部，且控制管端部固定连接有导向管，所述控制座上开设有集散腔和直管腔,集散腔的周围环设有若干均匀分布的直管腔，直管腔一端和集散腔连通，直管腔的另一端和环形槽连通，所述控制管中设置有压力装置，所述压力装置包括控制板、支撑柱、密封座、弹簧、拦截筒和密封环，所述控制板的下端固定连接有支撑柱,支撑柱的下端固定连接有密封座,支撑柱外部套有弹簧和拦截筒，所述密封座的下端设置有密封环。
优选的，所述控制座为圆柱状，探针头一端固定嵌入到控制座中，集散腔环设在探针头周围，控制座一侧固定连接有软管,软管一端延伸到集散腔的内腔中。
优选的，所述外罩为一端开口的圆柱壳体状，控制座贯穿外罩的底板中部位置，所述内筒形状为圆筒且筒体内壁上环设有卡槽，内筒的卡槽中契合设置有定位筒。
优选的，所述控制板形状为圆板且控制板活动套接在控制管的内腔中，控制板的侧壁上固定环设有若干均匀分布的凸出滑块，凸出滑块部分延伸到控制管内壁上开设的滑槽中，控制板上环设有若干均匀分布的斜孔。
优选的，所述支撑柱和密封环固定在控制管的内壁上，密封环形状为圆筒且筒体顶部中心位置开设有弧面槽，所述密封座为半球体状，且密封座和密封环相契合。
优选的，所述弹簧的上端和控制板接触，弹簧下端和拦截筒接触，所述集散腔为筒状腔，集散腔的一端和软管连接，集散腔的另一端和直管腔连接。
与现有技术相比，本发明的有益效果是：
1.本发明构造设计实现了探针头的高效自清洁功能，探针头放入污水中完成检测工作后取出来，对集散腔进行注水工作，水流通过导向管喷出来，若干股水流移动冲击探针头的外壁，实现探针头高效的自清洁目的，功能稳定强大，短时间完成探针头的清洁工作，方便工作人员再次使用探针头;
2.该装置通过集散腔、直管腔、环形槽和控制管，实现对水流的有效引导控制，进而实现若干股水流稳定高效的冲击到探针头上，同时带动内筒旋转，使水流移动冲击探针头的外壁。（发明人刘艺飞;刘艺赟）
