申请日20200416
公开(公告)日20200804
IPC分类号F04C29/02; F04C29/00
摘要
本发明公开了一种污水收集智控润滑系统，包括污水收集站，污水收集站内的第一管道右端穿出污水收集站后道连接有稳压罐，稳压罐上端连接气控阀壳体，气控阀壳体内部设有活塞;所述气控阀壳体上端连接有自来水水源;所述气控阀壳体右上端连接复合式真空转子泵，复合式真空转子泵左端上下均与气控阀壳体下端相连接，复合式真空转子泵左端中部与稳压罐相连接。本发明还公开了一种污水收集智控润滑系统的智控方法，包括以下步骤：步骤1：构建润滑系统;步骤2：通过气控阀控制自来水水源，完成对复合式真空转子泵的自动加水润滑。本发明能够在润滑下降带来负压变动时，进行自动加水，完成真空转子泵的润滑，确保系统的稳定运行。
权利要求书

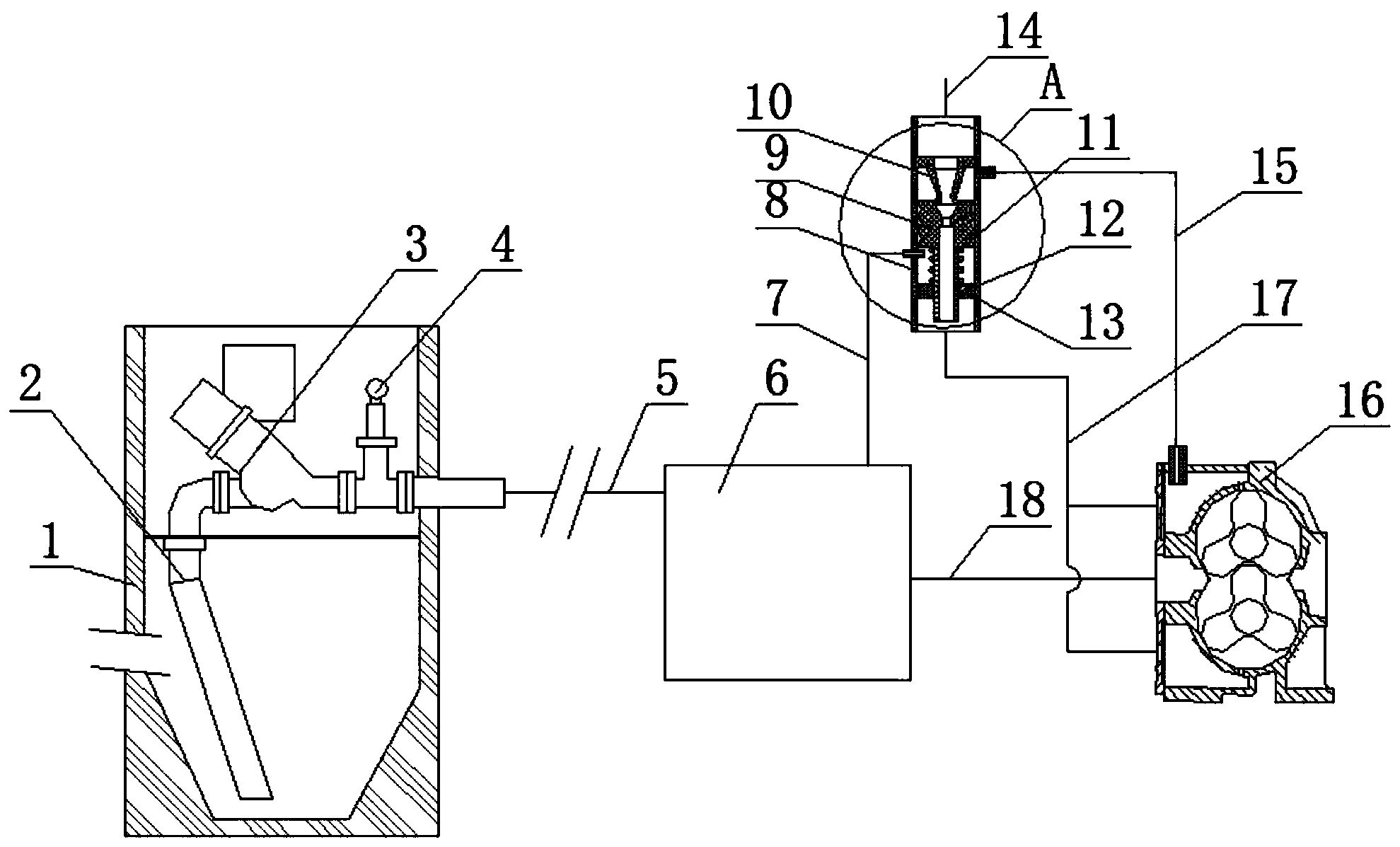

1.一种污水收集智控润滑系统，其特征在于：包括污水收集站(1)，污水收集站(1)内设有第一管道(2)，第一管道(2)之间设有截止阀(3)和压力表(4)，第一管道(2)右端穿出污水收集站(1)后通过第二管道(5)连接有稳压罐(6)，稳压罐(6)上端通过第三管道(7)连接气控阀壳体(8)，气控阀壳体(8)内部设有活塞(9)，活塞(9)上端配合有喷嘴(10)，喷嘴(10)固定于气控阀壳体(8)内部上方;所述活塞(9)下端套装有弹簧(11)，弹簧(11)下端面与隔板(12)相接触，隔板(12)固定于气控阀壳体(8)内部下方，隔板(12)中部嵌装有密封圈(13)，密封圈(13)内圈配合有活塞(9);所述气控阀壳体(8)上端通过第四管道(14)连接有自来水水源;所述气控阀壳体(8)右上端通过第五管道(15)连接复合式真空转子泵(16)，复合式真空转子泵(16)左端上下均通过第六管道(17)与气控阀壳体(8)下端相连接，复合式真空转子泵(16)左端中部通过第七管道(18)与稳压罐(6)相连接。
2.如权利要求1所述的一种污水收集智控润滑系统，其特征在于：所述气控阀壳体(8)内壁上端设有第一槽口(19)，第一槽口(19)为环形槽，第一槽口(19)内嵌装有喷嘴(10)。
3.如权利要求1所述的一种污水收集智控润滑系统，其特征在于：所述气控阀壳体(8)右上端安装有第一管接件(26)，第一管接件(26)通过第五管道(15)连接复合式真空转子泵(16);所述气控阀壳体(8)左下端安装有第二管接件(27)，第二管接件(27)通过第三管道(7)连接稳压罐(6)。
4.如权利要求1所述的一种污水收集智控润滑系统，其特征在于：所述活塞(9)中部设有异形通孔(23)，异形通孔(23)由上方倒锥台孔、中部小圆柱孔和下部长圆柱孔组成，异形通孔(23)上端与喷嘴(10)下部相配合;所述活塞(9)外部上端设有波浪型曲面(24)，活塞(9)外部中部设有限位台阶(25)，限位台阶(25)与弹簧(11)相配合。
5.如权利要求1所述的一种污水收集智控润滑系统，其特征在于：所述喷嘴(10)中部设有水流道(20)，喷嘴(10)下方设有第一导水套(21)和第二导水套(22)，第一导水套(21)和第二导水套(22)为柔性材质制成。
6.如权利要求1所述的一种污水收集智控润滑系统，其特征在于：所述隔板(12)固设于气控阀壳体(8)内部的下端，隔板(12)中部设有圆形通孔，隔板(12)中部圆形通孔的壁面上开有第二槽口(28)，第二槽口(28)为环形槽，第二槽口(28)内配合有密封圈(13)，密封圈(13)为O型密封圈。
7.一种污水收集智控润滑系统的智控方法，其特征在于：包括以下步骤：
步骤1：构建润滑系统：将污水收集站(1)通过管路依次连接稳压罐(6)、气控阀、复合式真空转子泵(16)，并将气控阀外接自来水水源;
步骤2：通过气控阀控制自来水水源，完成对复合式真空转子泵(16)的自动加水润滑。
说明书
一种污水收集智控润滑系统及智控方法
【技术领域】
本发明涉及污水处理的技术领域，特别是污水收集智控润滑系统及智控方法的技术领域。
【背景技术】
现有污水在收集过程中，设有一个真空泵站。在污水收集系统中，常需要不同形式的装置带来收集所需的真空力。常见的装置有真空转子泵。转子泵是指通过转子与泵体间的相对运动来改变工作容积，进而使液体的能量增加的泵。真空转子泵在运行过程中，为了确保真空力的稳定输出，其内部的液体会形成液膜。真空转子泵的加水润滑对泵的真空力稳定保障显得尤为重要。为此，需要一种污水收集智控润滑系统及智控方法，以实现真空转子泵的自动送水润滑，确保系统稳定运行。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种污水收集智控润滑系统及智控方法，能够在润滑下降带来负压变动时，进行自动加水，完成真空转子泵的润滑，确保系统的稳定运行。
为实现上述目的，本发明提出了一种污水收集智控润滑系统，包括污水收集站，污水收集站内设有第一管道，第一管道之间设有截止阀和压力表，第一管道右端穿出污水收集站后通过第二管道连接有稳压罐，稳压罐上端通过第三管道连接气控阀壳体，气控阀壳体内部设有活塞，活塞上端配合有喷嘴，喷嘴固定于气控阀壳体内部上方;所述活塞下端套装有弹簧，弹簧下端面与隔板相接触，隔板固定于气控阀壳体内部下方，隔板中部嵌装有密封圈，密封圈内圈配合有活塞;所述气控阀壳体上端通过第四管道连接有自来水水源;所述气控阀壳体右上端通过第五管道连接复合式真空转子泵，复合式真空转子泵左端上下均通过第六管道与气控阀壳体下端相连接，复合式真空转子泵左端中部通过第七管道与稳压罐相连接。
作为优选，所述气控阀壳体内壁上端设有第一槽口，第一槽口为环形槽，第一槽口内嵌装有喷嘴。
作为优选，所述气控阀壳体右上端安装有第一管接件，第一管接件通过第五管道连接复合式真空转子泵;所述气控阀壳体左下端安装有第二管接件，第二管接件通过第三管道连接稳压罐。
作为优选，所述活塞中部设有异形通孔，异形通孔由上方倒锥台孔、中部小圆柱孔和下部长圆柱孔组成，异形通孔上端与喷嘴下部相配合;所述活塞外部上端设有波浪型曲面，活塞外部中部设有限位台阶，限位台阶与弹簧相配合。
作为优选，所述喷嘴中部设有水流道，喷嘴下方设有第一导水套和第二导水套，第一导水套和第二导水套为柔性材质制成。
作为优选，所述隔板固设于气控阀壳体内部的下端，隔板中部设有圆形通孔，隔板中部圆形通孔的壁面上开有第二槽口，第二槽口为环形槽，第二槽口内配合有密封圈，密封圈为O型密封圈。
本发明还提出了一种污水收集智控润滑系统的智控方法，包括以下步骤：
步骤1：构建润滑系统：将污水收集站通过管路依次连接稳压罐、气控阀、复合式真空转子泵，并将气控阀外接自来水水源;
步骤2：通过气控阀控制自来水水源，完成对复合式真空转子泵的自动加水润滑。
本发明的有益效果：本发明能够在润滑下降带来负压变动时，进行自动加水，完成真空转子泵的润滑，确保系统的稳定运行。（发明人孙富强;连加俤）
