申请日20200420
公开(公告)日20200717
IPC分类号C02F9/14
摘要
一种多功能城镇污水深度处理组合系统，包括混凝池、沉淀池、深床滤池、臭氧氧化池、活性炭吸附池和清水池，所述各池体之间依次由管道连接且在深床滤池与臭氧氧化池之间的管道上、臭氧氧化池与活性炭吸附池之间的管道上分别安装有阀门，并且深床滤池与清水池之间、臭氧氧化池与清水池之间也设置有连接管道且在连接管道上分别安装有阀门，所述深床滤池配置有碳源投加点。该系统可实现对COD、色度、TN、TP和SS的全面去除，也可以选择性的去除部分目标污染物，去除污染物指标涵盖范围广并且运行方式灵活。
权利要求书

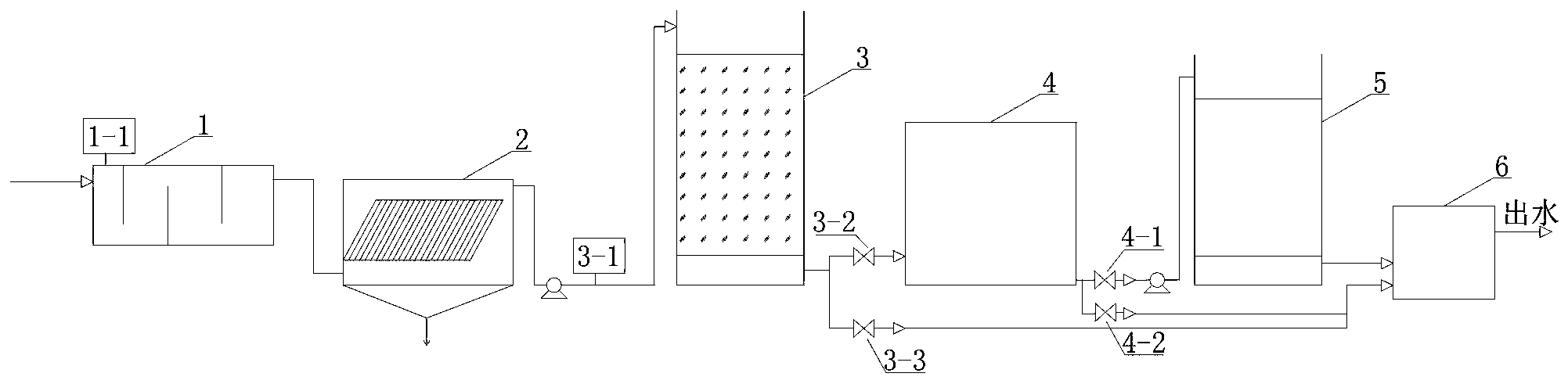

1.一种多功能城镇污水深度处理组合系统，其特征在于：包括混凝池、沉淀池、深床滤池、臭氧氧化池、活性炭吸附池和清水池，所述各池体之间依次由管道连接且在深床滤池与臭氧氧化池之间的管道上、臭氧氧化池与活性炭吸附池之间的管道上分别安装有阀门，并且深床滤池与清水池之间、臭氧氧化池与清水池之间也设置有连接管道且在连接管道上分别安装有阀门，所述深床滤池配置有碳源投加点。
2.一种根据权利要求1所述的一种多功能城镇污水深度处理组合系统的运行方法，其特征在于：包括如下步骤：
a、生物二级处理出水经过进水管道首先进入混凝池，通过混凝剂投加点加入混凝剂，而后依次通过沉淀池和深床滤池，完成对SS、TP以及颗粒态COD的去除;
当沉淀池出水TN高于终端出水设定值时，深床滤池的碳源投加点开启加入碳源，深床滤池在去除SS、TP以及颗粒态COD之外，同步发挥反硝化脱氮作用，完成对TN的去除,当沉淀池出水TN低于终端出水设定值时，深床滤池的碳源投加点关闭，深床滤池发挥对SS、TP和颗粒态COD的去除作用;
b、根据深床滤池出水中COD和色度浓度的高低确定臭氧氧化池是否超越运行;
当深床滤池出水COD和色度或其中一个指标高于终端出水设定值时，深床滤池与臭氧氧化池之间管道上的阀门开启，深床滤池与清水池之间管道上的阀门关闭，滤池出水进入臭氧氧化池降低色度并完成对易臭氧氧化的部分溶解性COD的去除;
当深床滤池出水COD和色度均低于终端出水设定值时，深床滤池与清水池之间管道上的阀门开启，深床滤池与臭氧氧化池之间管道上的阀门关闭，超越臭氧氧化池;
c、根据臭氧氧化池出水中COD浓度的高低确定活性炭吸附池是否超越运行：
当臭氧氧化池出水COD高于终端出水设定值时，臭氧氧化池与活性炭吸附池之间管道上的阀门开启，臭氧氧化池与清水池之间管道上的阀门关闭，臭氧氧化池出水进入活性炭吸附池，进一步完成对溶解性COD的去除;当臭氧氧化池出水COD低于终端出水设定值时，臭氧氧化池与清水池之间管道上的阀门开启，臭氧氧化池与活性炭吸附池之间管道上的阀门关闭，超越活性炭吸附池;
d、步骤b或c所得出水进入清水池后排出。
3.根据权利要求1所述的一种多功能城镇污水深度处理组合系统，其特征在于：上述沉淀池为斜管沉淀池。
4.根据权利要求1所述的一种多功能城镇污水深度处理组合系统，其特征在于：上述深床滤池中石英砂滤柱高度为1.8～2.4m，石英砂粒径为1.5～3.5mm。
5.根据权利要求1所述的一种多功能城镇污水深度处理组合系统，其特征在于：上述活性炭吸附柱高度为1.5～2.0m，活性炭为椰壳炭。
说明书
一种多功能城镇污水深度处理组合系统及其运行方法
技术领域
本发明属于污水处理技术领域，涉及一种多功能城镇污水深度处理组合系统及其运行方法。
背景技术
我国水资源短缺形式严峻，城市污水处理厂出水作为再生水源补充城市水体或作为部分工业用水水源，是节约我国有限水资源的有效途径。在我国水资源紧缺或水环境容量相对较低的省市，为将污水处理厂出水作为再生资源或最大限度的消减对受纳水体环境容量的影响，颁布的地方标准中对污水处理厂出水的COD、TN、TP、色度和悬浮物均提出了高要求。
在生物二级处理工艺后增加深度处理是提升污水处理厂出水水质的有效手段，但传统的混凝/沉淀和过滤工艺，主要去除的为二级出水中本身含有的或经过混凝/沉淀形成的悬浮态物质，包括颗粒性有机物、颗粒态磷和正磷酸盐，表现为经过深度处理后COD有一定程度的降低和TP的有效去除，而对溶解性有机物、色度和硝酸盐的去除效果较差。而且，受进水水质变化和运行的影响，生物二级处理后出水水质存在波动性，深度处理工艺除具有效果稳定性之外，运行方式还应具有灵活性，可以根据二级出水与终端出水水质目标需求的变化，采用相应的处理措施，实现污水深床处理的精细化运行。
污水深度处理系统和方法多样，但缺乏高排放标准和高品质再生利用需求下，具备有机物、色度、氮和磷多功能深度去除能力，并可以根据水质目标需求灵活运行的深度处理系统和方法。
发明内容
为克服上述现有污水深度处理技术存在的不足，本发明提供了一种多功能城镇污水深度处理组合系统，该系统可实现对COD、色度、TN、TP和SS的全面去除，也可以选择性的去除部分目标污染物，去除污染物指标涵盖范围广并且运行方式灵活。
本发明的另一目的是提供上述多功能城镇污水深度处理组合系统的运行方法。
如上构思，本发明的技术方案是：一种多功能城镇污水深度处理组合系统，其特征在于：包括混凝池、沉淀池、深床滤池、臭氧氧化池、活性炭吸附池和清水池，所述各池体之间依次由管道连接且在深床滤池与臭氧氧化池之间的管道上、臭氧氧化池与活性炭吸附池之间的管道上分别安装有阀门，并且深床滤池与清水池之间、臭氧氧化池与清水池之间也设置有连接管道且在连接管道上分别安装有阀门，所述深床滤池配置有碳源投加点。
上述一种多功能城镇污水深度处理组合系统的运行方法，其特征在于：包括如下步骤：
a、生物二级处理出水经过进水管道首先进入混凝池，通过混凝剂投加点加入混凝剂，而后依次通过沉淀池和深床滤池，完成对SS、TP以及颗粒态COD的去除;当沉淀池出水TN高于终端出水设定值时，深床滤池的碳源投加点开启加入碳源，深床滤池在去除SS、TP以及颗粒态COD之外，同步发挥反硝化脱氮作用，完成对TN的去除,当沉淀池出水TN低于终端出水设定值时，深床滤池的碳源投加点关闭，深床滤池发挥对SS、TP和颗粒态COD的去除作用;
b、根据深床滤池出水中COD和色度浓度的高低确定臭氧氧化池是否超越运行;
当深床滤池出水COD和色度或其中一个指标高于终端出水设定值时，深床滤池与臭氧氧化池之间管道上的阀门开启，深床滤池与清水池之间管道上的阀门关闭，滤池出水进入臭氧氧化池降低色度并完成对易臭氧氧化的部分溶解性COD的去除;
当深床滤池出水COD和色度均低于终端出水设定值时，深床滤池与清水池之间管道上的阀门开启，深床滤池与臭氧氧化池之间管道上的阀门关闭，超越臭氧氧化池;
c、根据臭氧氧化池出水中COD浓度的高低确定活性炭吸附池是否超越运行：
当臭氧氧化池出水COD高于终端出水设定值时，臭氧氧化池与活性炭吸附池之间管道上的阀门开启，臭氧氧化池与清水池之间管道上的阀门关闭，臭氧氧化池出水进入活性炭吸附池，进一步完成对溶解性COD的去除;当臭氧氧化池出水COD低于终端出水设定值时，臭氧氧化池与清水池之间管道上的阀门开启，臭氧氧化池与活性炭吸附池之间管道上的阀门关闭，超越活性炭吸附池;
d、步骤b或c所得出水进入清水池后排出。
上述沉淀池为斜管沉淀池。
上述深床滤池中石英砂滤柱高度为1.8～2.4m，石英砂粒径为1.5～3.5mm。
上述活性炭吸附柱高度为1.5～2.0m，活性炭为椰壳炭。
与现有技术相比，本发明具有以下优点和积极效果：
1、本发明通过混凝/沉淀、深床滤池、臭氧氧化与活性炭吸附的联合应用，以及在深床滤池配备碳源投加点，在传统的混凝/沉淀-过滤工艺集中于处理颗粒性COD和TP的基础上，提高了对溶解性COD、TN和色度的去除能力，实现了COD、TP、TN和色度的全面去除，并且效果稳定;
2、本发明可以根据TN、COD和色度的去除需求，有选择性的形成不同处理单元组合，运行方式灵活，功能定位合理，实现了污水深度处理的精细化运行;
3、本发明发挥了臭氧氧化与活性炭吸附的协同作用，在臭氧脱色以及去除部分溶解性COD效用之外，臭氧同时可以将部分大分子有机物转化为小分子有机物，有利于后续活性炭吸附和微生物对有机物的利用，实现对COD的高效去除。（发明人张玲玲;尚巍;陈轶;顾淼;游佳;张维;李家驹;李鹏峰;王雅雅）
