申请日20200420
公开(公告)日20200731
IPC分类号C02F3/32
摘要
本发明公开了一种湖泊污水生态处理盘，其结构包括浮盘、植物篮、托边、通空，通空贯穿于浮盘内部，植物篮置于浮盘中端且间隙配合，当托边将浮盘衔接在一起，有所碰撞挤压时，最先受力的是抵面，其抵面后端将有中固角顶住，让后端的硬沟限制了摆块的最大活动范围，在承受外力的抵触时，能够在浮盘随着水波纹晃动时，之间撞击的力适当的匀开，在缓冲回来时回型，其将会与转环卡于同一中心点上，其衔接部位将会扣于滑弧层上，在缓冲三角的限制下，置于一定距离内进行活动，限制了衔接部位的活动范围，让外夹角进行大面积的受力，并且将力通过胶隔层往弧芯上进行冲撞，能够在衔接部位衔接在一起时，有一个软性的缓冲力，不会过硬损坏。
权利要求书
1.一种湖泊污水生态处理盘，其结构包括浮盘(1)、植物篮(2)、托边(3)、通空(4)，其特征在于：
所述通空(4)贯穿于浮盘(1)内部，所述植物篮(2)置于浮盘(1)中端且间隙配合，所述托边(3)与浮盘(1)为一体化结构。
2.根据权利要求1所述的一种湖泊污水生态处理盘，其特征在于：所述托边(3)包括中固角(31)、撑角(32)、抵面(33)，所述抵面(33)抵在中固角(31)外表面，所述中固角(31)首尾两端安装有撑角(32)。
3.根据权利要求2所述的一种湖泊污水生态处理盘，其特征在于：所述抵面(33)包括硬沟(x01)、隔条(x02)、摆块(x03)，所述隔条(x02)贴合于硬沟(x01)内壁，所述隔条(x02)远离硬沟(x01)的一端与摆块(x03)相连接。
4.根据权利要求3所述的一种湖泊污水生态处理盘，其特征在于：所述摆块(x03)包括隔块(111)、展角(222)、抵弧(333)、裹层(444)，所述隔块(111)与抵弧(333)相连接，所述隔块(111)嵌入于裹层(444)内部，所述裹层(444)之间安装有展角(222)。
5.根据权利要求4所述的一种湖泊污水生态处理盘，其特征在于：所述抵弧(333)包括胶条(e1)、硬条(e2)，所述胶条(e1)贴合于硬条(e2)外表面。
6.根据权利要求2所述的一种湖泊污水生态处理盘，其特征在于：所述撑角(32)包括护层(m11)、转环(m22)、芯体(m33)，所述芯体(m33)嵌入于护层(m11)内部，所述护层(m11)与转环(m22)相连接。
7.根据权利要求6所述的一种湖泊污水生态处理盘，其特征在于：所述转环(m22)包括缓冲三角(001)、滑弧层(002)、中内柱(003)，所述缓冲三角(001)与滑弧层(002)相连接，所述滑弧层(002)包裹于中内柱(003)外表面。
8.根据权利要求7所述的一种湖泊污水生态处理盘，其特征在于：所述缓冲三角(001)包括弧芯(g11)、外夹角(g22)、胶隔层(g33)，所述胶隔层(g33)贴合于外夹角(g22)内壁，所述胶隔层(g33)远离外夹角(g22)的一端与弧芯(g11)相连接。
说明书
一种湖泊污水生态处理盘
技术领域
本发明属于污水生态领域，更具体地说，尤其是涉及到一种湖泊污水生态处理盘。
背景技术
在湖泊上设有拼装在一起的浮岛，用来种植绿色植物，浮盘与种植框是两个个体合于一起，其浮盘的内部为空心状，拼装在一起时，之间的边缘对着边缘合于一体，置于湖泊上对湖泊内部的水进行一定程度上的净化转变。
基于上述本发明人发现，现有的污水生态处理设备主要存在以下几点不足，比如：
置于水面上会跟随水波纹晃动挤压，空心部位较容易被挤压，当一边被挤压鼓起变形后，植物重力便不存在于中端，整体的重心将会有所偏离，并且拖动衔接的浮岛，造成整体的外观与重心的不符。
因此需要提出一种湖泊污水生态处理盘。
发明内容
为了解决上述技术置于水面上会跟随水波纹晃动挤压，空心部位较容易被挤压，当一边被挤压鼓起变形后，植物重力便不存在于中端，整体的重心将会有所偏离，并且拖动衔接的浮岛，造成整体的外观与重心的不符的问题。
本发明一种湖泊污水生态处理盘的目的与功效，由以下具体技术手段所达成：

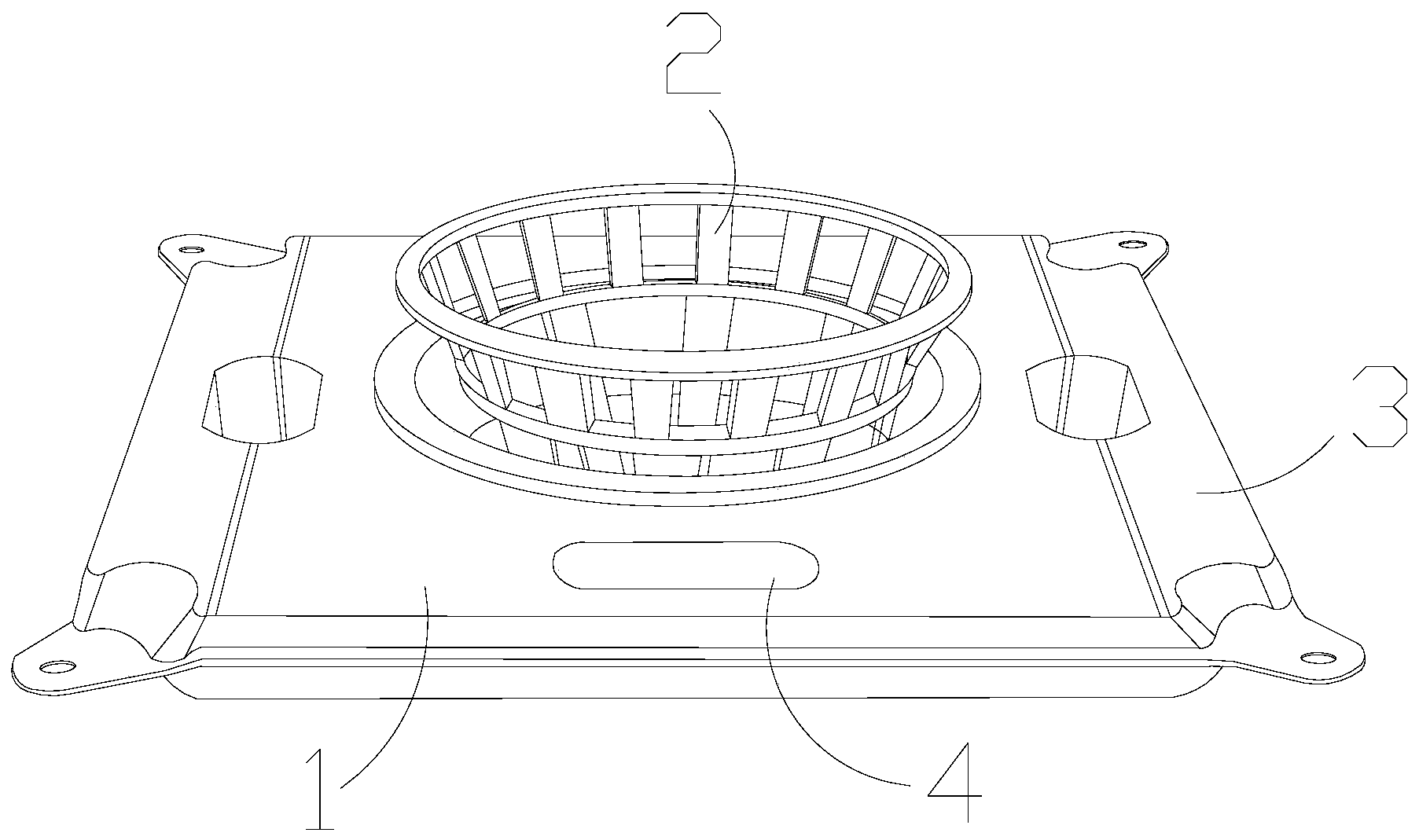

其结构包括浮盘、植物篮、托边、通空。
所述通空贯穿于浮盘内部，所述植物篮置于浮盘中端且间隙配合，所述托边与浮盘为一体化结构。
作为本发明的进一步改进，所述托边包括中固角、撑角、抵面，所述抵面抵在中固角外表面，所述中固角首尾两端安装有撑角，所述抵面为三角形结构，所述撑角对称分布。
作为本发明的进一步改进，所述抵面包括硬沟、隔条、摆块，所述隔条贴合于硬沟内壁，所述隔条远离硬沟的一端与摆块相连接，所述硬沟为字型结构，所述隔条由橡胶材质所制成，具有一定的防护效果。
作为本发明的进一步改进，所述摆块包括隔块、展角、抵弧、裹层，所述隔块与抵弧相连接，所述隔块嵌入于裹层内部，所述裹层之间安装有展角，所述抵弧为弧形结构，所述展角呈前后堆叠的状态。
作为本发明的进一步改进，所述抵弧包括胶条、硬条，所述胶条贴合于硬条外表面，所述胶条为弧形结构。
作为本发明的进一步改进，所述撑角包括护层、转环、芯体，所述芯体嵌入于护层内部，所述护层与转环相连接，所述转环为圆体结构。
作为本发明的进一步改进，所述转环包括缓冲三角、滑弧层、中内柱，所述缓冲三角与滑弧层相连接，所述滑弧层包裹于中内柱外表面，所述滑弧层为圆弧形结构，所述缓冲三角设有五个。
作为本发明的进一步改进，所述缓冲三角包括弧芯、外夹角、胶隔层，所述胶隔层贴合于外夹角内壁，所述胶隔层远离外夹角的一端与弧芯相连接，所述弧芯由橡胶材质所制成，具有一定的回弹性。
与现有技术相比，本发明具有如下有益效果：
1.当托边将浮盘衔接在一起，有所碰撞挤压时，最先受力的是抵面，其抵面后端将有中固角顶住，让后端的硬沟限制了摆块的最大活动范围，在承受外力的抵触时，将会根据适当的角度摆动，当分块的裹层受力时，会对展角进行拉扯开，能够在浮盘随着水波纹晃动时，之间撞击的力适当的匀开，在缓冲回来时回型。
2.其将会与转环卡于同一中心点上，其衔接部位将会扣于滑弧层上，在缓冲三角的限制下，置于一定距离内进行活动，限制了衔接部位的活动范围，让外夹角进行大面积的受力，并且将力通过胶隔层往弧芯上进行冲撞，能够在衔接部位衔接在一起时，有一个软性的缓冲力，不会过硬损坏。（发明人何国容）
