申请日20200416
公开(公告)日20200901
IPC分类号E03F1/00; E03F11/00; E03D11/02
摘要
本发明属于排污领域，具体涉及一种单体真空密闭污水收放系统的智控方法，包括以下步骤：1)启动出水装置给马桶输水，使第一阀门打开，储气装置通过第一阀门将压缩空气输入气动阀并使气动阀打开，储气装置的压缩空气还输入第一壳体的第一腔体，生产负压，利用该负压将马桶中的废污抽到储污容器中;2)通过负压在储污容器的液位口抽吸空气，储污容器的液位来到液位口时，打开第二阀门，储气装置通过第二阀门朝第一壳体输入压缩空气，使第一流道关闭，输入的压缩空气使第一腔体连通至储污容器，压缩空气得以通入储污容器内，将储污容器内的废污排出。本发明的智控方法通过机械式结构控制储污容器的排放，解决了现有技术中电子探头容易失效的问题。
权利要求书
1.一种单体真空密闭污水收放系统的智控方法，其特征在于包括以下步骤：
1)启动出水装置(32)，出水装置(32)给马桶(33)输水，出水装置(32)输出的水经过第一阀门，使第一阀门打开，储气装置(28)通过打开的第一阀门将压缩空气输入气动阀(35)，并使气动阀(35)打开，储气装置(28)的压缩空气还输入第一壳体(1)的第一腔体(8)，经第一腔体(8)通入第一流道(6)，使第一壳体(1)的第二腔体(9)生产负压，利用该负压将马桶(33)中的废污抽到储污容器(20)中;
2)通过第一壳体(1)生产的负压在储污容器(20)的液位口(29)抽吸空气，当储污容器(20)的液位来到液位口(29)时，第一壳体(1)转而从第二阀门抽吸空气，使第二阀门打开，储气装置(28)通过第二阀门朝第一壳体(1)的第三腔体(10)输入压缩空气，使第一壳体(1)的第一流道(6)关闭，同时利用这部分输入的压缩空气使第一壳体(1)内的滑块(3)前移，使第一腔体(8)连通至储污容器(20)上端，原先由储气装置(28)从第一腔体(8)通入的压缩空气得以通入储污容器(20)内，将储污容器(20)内的废污排出。

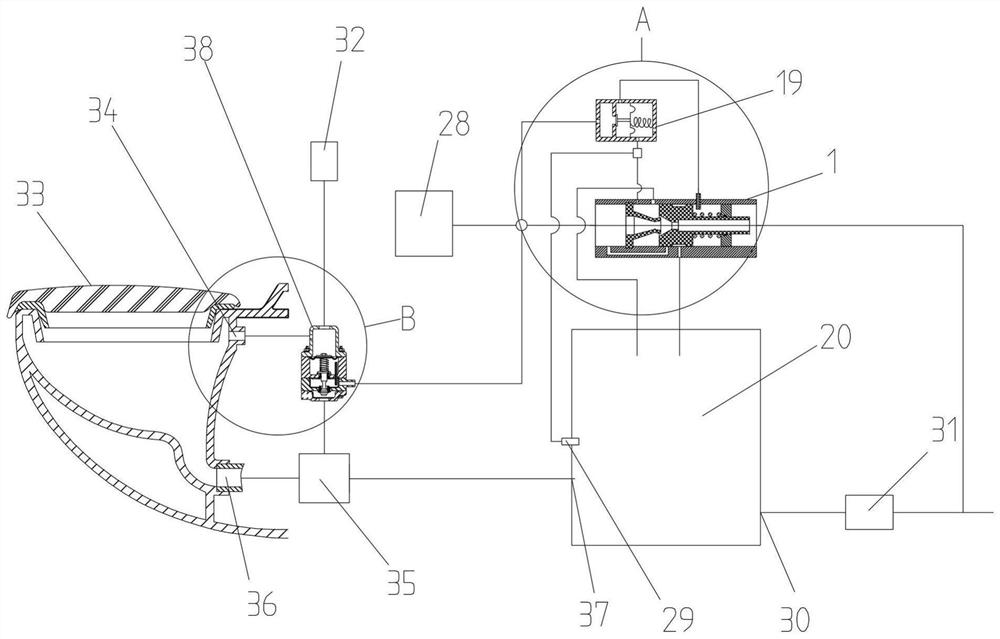

2.根据权利要求1所述的一种单体真空密闭污水收放系统的智控方法，其特征在于所述单体真空密闭污水收放系统包括前后两端开口的第一壳体(1)，第一壳体(1)内前后依次设置喷嘴阀(2)、滑块(3)和导向块(4)，喷嘴阀(2)固定配合于第一壳体(1)，滑块(3)滑动配合于第一壳体(1)，导向块(4)固定配合于第一壳体(1)，滑块(3)的后端具有与导向块(4)滑动插配的导向柱(5)，滑块(3)上开设前后贯通的第一流道(6)，第一流道(6)的前端能够堵住喷嘴阀(2)，滑块(3)与导向块(4)之间设置拉簧(7)，第一壳体(1)的内腔由喷嘴阀(2)、滑块(3)和导向块(4)依次分隔为第一腔体(8)、第二腔体(9)、第三腔体(10)和第四腔体(11)，第一壳体(1)上开设第二流道(12)、第三流道(13)、第四流道(14)、第五流道(15)和第六流道(16)，第二流道(12)和第三流道(13)与第二腔体(9)对应，第三流道(13)的流道口大于第二流道(12)的流道口，第四流道(14)用于连通第一腔体(8)和第二腔体(9)，滑块(3)能够堵住第四流道(14)的后端开口，第五流道(15)位于第四流道(14)的后端，滑块(3)上开设用于连通第四流道(14)和第五流道(15)的第七流道(17)，第六流道(16)与第三腔体(10)对应;第二流道(12)通过管道连接蓄气装置(18)，蓄气装置(18)分别通过管道连接第二阀门和储污容器(20)，第二阀门包括第二壳体(19)，第二壳体(19)内前后依次设置第一阀口(21)、第一阀芯(22)、第一隔膜(23)和第一弹簧(24)，第一阀芯(22)用于堵住第一阀口(21)，第一阀芯(22)与第一隔膜(23)固定配合，第一弹簧(24)设置于第一隔膜(23)与第二壳体(19)的后端内壁之间，第一阀口(21)、第一隔膜(23)将第二壳体(19)的内腔前后分隔成第五腔体(25)、第六腔体(26)和第七腔体(27)，第五腔体(25)通过管道连接由空压机提供压缩空气的储气装置(28)，第六腔体(26)通过管道连接第六流道(16)，第七腔体(27)通过管道连接蓄气装置(18);第三流道(13)和第五流道(15)分别通过管道连接储污容器(20);第一腔体(8)通过管道连接储气装置(28);储污容器(20)上具有用于与蓄气装置(18)连接的液位口(29)和用于排污的第一排污口(30)，储污容器(20)的第一排污口(30)通过管道连接止回阀(31);储气装置(28)通过管道连接第一阀门，第一阀门通过管道分别连接由延时开关控制的出水装置(32)、马桶(33)的进水口(34)和气动阀(35)，气动阀(35)分别通过管道与马桶(33)的第二排污口(36)和储污容器(20)的进污口(37)连接。
3.根据权利要求2所述的一种市政管道压力联动单体智控排污系统，其特征在于第一阀门包括第三壳体(38)，第三壳体(38)上下依次设置第一开口(39)、第二隔膜(40)、滑动配合口(41)、第二阀口(42)和第二开口(43)，第三壳体(38)的内腔上下依次由第二隔膜(40)、滑动配合口(41)和第二阀口(42)分隔为第八腔体(44)、第九腔体(45)、第十腔体(46)和第十一腔体(47)，第三壳体(38)上开设第三开口(48)和第四开口(49)，第三开口(48)与第八腔体(44)对应，第三开口(48)通过管道与马桶(33)的进水口(34)连接，第四开口(49)与第十腔体(46)对应，第四开口(49)通过管道与储气装置(28)连接，第二隔膜(40)固定连接阀杆(50)，阀杆(50)与滑动配合口(41)滑动配合，阀杆(50)的下端设置用于堵住第二阀口(42)的第二阀芯(51)，第二阀芯(51)位于第十一腔体(47)，第三壳体(38)上设置用于连通第九腔体(45)和第十腔体(46)的第八流道。
4.根据权利要求3所述的一种市政管道压力联动单体智控排污系统，其特征在于第三壳体(38)上设置导管(52)，第八流道由导管(52)形成。
5.根据权利要求3所述的一种市政管道压力联动单体智控排污系统，其特征在于阀杆(50)上固定配合挡板(53)，挡板(53)位于第九腔体(45)，用于与滑动配合口(41)挡接，阀杆(50)上套设第二弹簧(54)，第二弹簧(54)的两端分别与挡板(53)和第二隔膜(40)连接。
6.根据权利要求2所述的一种市政管道压力联动单体智控排污系统，其特征在于喷嘴阀(2)前后包括固定部(200)、第一管部(201)和第二管部(202)，固定部(200)为固定卡接于第一壳体(1)内的环状凸缘结构，第一管部(201)和第二管部(202)为柔性结构，第一管部(201)和第二管部(202)分别具有连通的第一通道(203)和第二通道(204)，两个通道均为楔形结构，且两个通道的流通口最小处连接在一起，第一流道(6)的前端开设与第一管部(201)和第二管部(202)形状对应的封堵口(55)，滑块(3)朝前滑动到最大位置时，第一管部(201)和第二管部(202)嵌入封堵口(55)，封堵口(55)使第一管部(201)和第二管部(202)形状变形，进而使第二通道(204)关闭。
7.根据权利要求6所述的一种市政管道压力联动单体智控排污系统，其特征在于封堵口(55)包括与第一管部(201)形状对应的楔形部和与第二管部(202)形状对应的平整部。
8.根据权利要求2所述的一种市政管道压力联动单体智控排污系统，其特征在于第二壳体(19)上开设与第七腔体(27)对应的第一排气孔(56)。
9.根据权利要求2所述的一种市政管道压力联动单体智控排污系统，其特征在于第一壳体(1)上开设与第三腔体(10)对应的第二排气孔(57)。
10.根据权利要求2所述的一种市政管道压力联动单体智控排污系统，其特征在于气动阀(35)为气动隔膜阀。
说明书
一种单体真空密闭污水收放系统的智控方法
技术领域
本发明属于排污领域，具体涉及一种单体真空密闭污水收放系统的智控方法。
背景技术
移动厕所后面有个大的废污收集站，一个废污收集站管好几个移动厕所，这种废污收集站占地面积大，可控性差，因此申请人希望在移动厕所上应用单体式结构的泵站，现有单体式泵站通常是通过电控的方法控制泵站的工作，需要用到探头等许多电子元器件。这种电控方法有以下问题：1、马桶里有卫生纸、纸屑等介质，会对马桶探头有影响;2、马桶内的介质起泡时会沾在马桶内壁上，影响探头工作;3、装置长期处于潮湿环境下，电子元器件容易失敏。
发明内容
为了弥补现有技术的不足，本发明提供一种单体真空密闭污水收放系统的智控方法技术方案。
所述的一种单体真空密闭污水收放系统的智控方法，其特征在于包括以下步骤：
1)启动出水装置，出水装置给马桶输水，出水装置输出的水经过第一阀门，使第一阀门打开，储气装置通过打开的第一阀门将压缩空气输入气动阀并使气动阀打开，储气装置的压缩空气还输入第一壳体的第一腔体，经第一腔体通入第一流道，使第一壳体的第二腔体生产负压，利用该负压将马桶中的废污抽到储污容器中;
2)通过第一壳体生产的负压在储污容器的液位口抽吸空气，当储污容器的液位来到液位口时，第一壳体转而从第二阀门抽吸空气，使第二阀门打开，储气装置通过第二阀门朝第一壳体的第三腔体输入压缩空气，使第一壳体的第一流道关闭，同时利用这部分输入的压缩空气使第一壳体内的滑块前移，使第一腔体连通至储污容器上端，原先由储气装置从第一腔体通入的压缩空气得以通入储污容器内，将储污容器内的废污排出。
所述的一种单体真空密闭污水收放系统的智控方法，其特征在于所述单体真空密闭污水收放系统包括前后两端开口的第一壳体，第一壳体内前后依次设置喷嘴阀、滑块和导向块，喷嘴阀固定配合于第一壳体，滑块滑动配合于第一壳体，导向块固定配合于第一壳体，滑块的后端具有与导向块滑动插配的导向柱，滑块上开设前后贯通的第一流道，第一流道的前端能够堵住喷嘴阀，滑块与导向块之间设置拉簧，第一壳体的内腔由喷嘴阀、滑块和导向块依次分隔为第一腔体、第二腔体、第三腔体和第四腔体，第一壳体上开设第二流道、第三流道、第四流道、第五流道和第六流道，第二流道和第三流道与第二腔体对应，第三流道的流道口大于第二流道的流道口，第四流道用于连通第一腔体和第二腔体，滑块能够堵住第四流道的后端开口，第五流道位于第四流道的后端，滑块上开设用于连通第四流道和第五流道的第七流道，第六流道与第三腔体对应;第二流道通过管道连接蓄气装置，蓄气装置分别通过管道连接第二阀门和储污容器，第二阀门包括第二壳体，第二壳体内前后依次设置第一阀口、第一阀芯、第一隔膜和第一弹簧，第一阀芯用于堵住第一阀口，第一阀芯与第一隔膜固定配合，第一弹簧设置于第一隔膜与第二壳体的后端内壁之间，第一阀口、第一隔膜将第二壳体的内腔前后分隔成第五腔体、第六腔体和第七腔体，第五腔体通过管道连接由空压机提供压缩空气的储气装置，第六腔体通过管道连接第六流道，第七腔体通过管道连接蓄气装置;第三流道和第五流道分别通过管道连接储污容器;第一腔体通过管道连接储气装置;储污容器上具有用于与蓄气装置连接的液位口和用于排污的第一排污口，储污容器的第一排污口通过管道连接止回阀;储气装置通过管道连接第一阀门，第一阀门通过管道分别连接由延时开关控制的出水装置、马桶的进水口和气动阀，气动阀分别通过管道与马桶的第二排污口和储污容器的进污口连接。
所述的一种市政管道压力联动单体智控排污系统，其特征在于第一阀门包括第三壳体，第三壳体上下依次设置第一开口、第二隔膜、滑动配合口、第二阀口和第二开口，第三壳体的内腔上下依次由第二隔膜、滑动配合口和第二阀口分隔为第八腔体、第九腔体、第十腔体和第十一腔体，第三壳体上开设第三开口和第四开口，第三开口与第八腔体对应，第三开口通过管道与马桶的进水口连接，第四开口与第十腔体对应，第四开口通过管道与储气装置连接，第二隔膜固定连接阀杆，阀杆与滑动配合口滑动配合，阀杆的下端设置用于堵住第二阀口的第二阀芯，第二阀芯位于第十一腔体，第三壳体上设置用于连通第九腔体和第十腔体的第八流道。
所述的一种市政管道压力联动单体智控排污系统，其特征在于第三壳体上设置导管，第八流道由导管形成。
所述的一种市政管道压力联动单体智控排污系统，其特征在于阀杆上固定配合挡板，挡板位于第九腔体，用于与滑动配合口挡接，阀杆上套设第二弹簧，第二弹簧的两端分别与挡板和第二隔膜连接。
所述的一种市政管道压力联动单体智控排污系统，其特征在于喷嘴阀前后包括固定部、第一管部和第二管部，固定部为固定卡接于第一壳体内的环状凸缘结构，第一管部和第二管部为柔性结构，第一管部和第二管部分别具有连通的第一通道和第二通道，两个通道均为楔形结构，且两个通道的流通口最小处连接在一起，第一流道的前端开设与第一管部和第二管部形状对应的封堵口，滑块朝前滑动到最大位置时，第一管部和第二管部嵌入封堵口，封堵口使第一管部和第二管部形状变形，进而使第二通道关闭。
所述的一种市政管道压力联动单体智控排污系统，其特征在于封堵口包括与第一管部形状对应的楔形部和与第二管部形状对应的平整部。
所述的一种市政管道压力联动单体智控排污系统，其特征在于第二壳体上开设与第七腔体对应的第一排气孔。
所述的一种市政管道压力联动单体智控排污系统，其特征在于第一壳体上开设与第三腔体对应的第二排气孔。
所述的一种市政管道压力联动单体智控排污系统，其特征在于气动阀为气动隔膜阀。
与现有技术相比，本发明的智控方法通过机械式结构控制储污容器的排放，无需借助电子探头，解决了现有技术中电子探头容易失效的问题，质量更好，使用寿命更长。（发明人连加郁;连加俤）
