申请日20200527
公开(公告)日20200828
IPC分类号C02F1/00; C02F7/00; C02F103/30
摘要
本发明公开了一种无纺布加工用污水处理设备，包括处理池，所述处理池侧壁上设有出水口，所述处理池底部设有曝气盘，所述处理池顶部设有转辊，所述转辊上设有第一安装板，所述第一安装板上设有第二安装板，所述第二安装板上设有魔术贴，所述处理池顶部设有连接架，所述连接架上设有活动板，所述活动板上设有第三安装板，所述第三安装板底部设有多根钢刷毛;当所述第二安装板转动至所述第三安装板底部时，所述活动板带动所述第三安装板往所述处理池一侧移动;通过魔术贴转动与曝气盘的相互配合，避免筛网堵塞问题，使污水中的纤维可方便的被处理，降低了设备的维护成本。
权利要求书
1.一种无纺布加工用污水处理设备，包括处理池(1)，所述处理池(1)侧壁上设有出水口(15)，所述处理池(1)底部设有曝气盘(14)，其特征在于：所述处理池(1)顶部设有转辊(2)，所述转辊(2)上设有第一安装板(21)，所述第一安装板(21)上设有第二安装板(3)，所述第二安装板(3)上设有魔术贴，所述处理池(1)顶部设有连接架(11)，所述连接架(11)上设有活动板(4)，所述活动板(4)上设有第三安装板(5)，所述第三安装板(5)底部设有多根钢刷毛;当所述第二安装板(3)转动至所述第三安装板(5)底部时，所述活动板(4)带动所述第三安装板(5)往所述处理池(1)一侧移动。
2.根据权利要求1所述的一种无纺布加工用污水处理设备，其特征在于：所述第一安装板(21)上设有第一安装槽，所述第二安装板(3)上设有与所述第一安装槽相配合的第一安装块，所述第二安装板(3)上设有通槽，所述第一安装槽内设有与所述通槽相配合的连接槽，所述连接槽内插设有固定块(32);所述连接槽一侧设有第一活动腔(212)，所述第一活动腔(212)内设有与所述固定块(32)相配合的第一活动块(27)。
3.根据权利要求2所述的一种无纺布加工用污水处理设备，其特征在于：所述转辊(2)上设有第二活动腔(22)，所述第二活动腔(22)内穿设有第一推杆(23)，所述第一推杆(23)一端设有第一连接杆(233)，所述第一连接杆(233)一端设有第一复位弹簧(232)，所述第二活动腔(22)顶部设有与所述第一安装槽相通的第一通腔，所述第一通腔内设有第一推板(25)，所述第一推板(25)侧壁上设有第一滑块(251)，所述第一通腔内壁上设有与所述第一滑块(251)相配合的第一滑槽(26)，所述第一滑块(251)上设有第二复位弹簧(252)。
4.根据权利要求3所述的一种无纺布加工用污水处理设备，其特征在于：所述第一活动块(27)上设有第一连接弹簧(271)，所述第一活动块(27)上设有第一凸块和第二凸块(273)，所述第二凸块(273)上设有弧面，所述固定块(32)上设有与所述第一凸块相配合的第一凹槽(321)和与所述第二凸块(273)相配合的第二凹槽(322);所述第一活动块(27)底部设有第二连接杆(272)，所述第一活动腔(212)与所述第二活动腔相通，所述第一推杆(23)上设有第三连接杆(231)，所述第三连接杆(231)穿设于所述第一活动腔(212)内。
5.根据权利要求1所述的一种无纺布加工用污水处理设备，其特征在于：所述活动板(4)底部设有第二安装槽，所述第三安装板(5)设于所述第二安装槽内，所述活动板(4)上设有第二通腔，所述第二通腔内穿设有固定板(41)，所述固定板(41)顶部设有第一限位板(411);所述处理池(1)侧壁上设有接料盒(7)，所述接料盒(7)底部设有底板(71)，所述底板(71)两侧分别设有第二滑块，所述接料盒(7)内壁上设有与所述第二滑块相配合的第二滑槽。
6.根据权利要求5所述的一种无纺布加工用污水处理设备，其特征在于：所述第三安装板(5)底部设有第二推板(51)，所述第二推板(51)上设有多个与所述钢刷毛相配合的第一通孔，所述第三安装板(5)上设有第三活动腔(53)，所述第三活动腔(53)内设有第二活动块(52)，所述第二活动块(52)一侧设有第二连接弹簧(521)，另一侧设有连接带(522)，所述第二推板(51)顶部设有第一连接块(511)，所述连接带(511)固连于所述连接带(522)上，所述第三安装板(5)底部设有与所述第三活动腔(53)相通的第一活动槽，所述第一连接块(511)设于所述第一活动槽内;所述第三活动腔(53)顶部设有第三滑槽，所述第二活动块(52)顶部设有与所述第三滑槽相配合的第三滑块。
7.根据权利要求6所述的一种无纺布加工用污水处理设备，其特征在于：所述活动板(4)上设有第二通孔，所述第二通孔顶部设有围板(44)，所述第二通孔内穿设有第二推杆(42)，所述第二推杆(42)顶部设有第三推板(421)，所述第三推板(421)底部设有支撑弹簧(422)，所述第二通孔设于所述第一活动槽上方;所述连接架(11)上设有安装环(13)，所述安装环(13)上设有第二安装块(6)，所述第二安装块(6)上设有第一连接板(61)，所述第一连接板(61)上设有第三推杆(621);当所述活动板(4)移动至所述第一连接板(61)下方时，所述第三推杆(621)往下运动。
8.根据权利要求1所述的一种无纺布加工用污水处理设备，其特征在于：所述连接架(11)上设有第四滑槽(150)，所述第四滑槽(150)内设有第四滑块(1501)和第五滑块(1502)，所述第四滑块(1501)和所述第五滑块(1502)通过一第四连接杆相连，所述第四滑块(1501)上设有第一连接轴(1502)，所述第五滑块(1503)上设有第二连接轴(1504)，所述第一连接轴(1502)可转动连接与所述活动板(4)上，所述活动板(4)上设有与所述第二连接轴(1504)相配合的第三凹槽(45);所述安装环(13)上设有第二活动槽，所述第二安装块(6)上设有与所述第二活动槽相配合的第六滑块(66)。
9.根据权利要求7所述的一种无纺布加工用污水处理设备，其特征在于：所述第二安装块(6)上设有第四活动腔(63)，所述第一连接板(61)上设有与所述第四活动腔(63)相通的第五活动腔(611)，所述第四活动腔(63)内设有第二连接板(632)，所述第二连接板(632)一端活动连接于所述第四活动腔(63)内壁上，所述第二连接板(632)另一端活动连接有第三连接板(631)，所述第四活动腔(63)内还设有第四推板(641)，所述第四推板(641)顶部设有第四推杆(64)，所述第四推杆(64)穿设于所述第五活动腔(611)内，所述第五活动腔(611)内可转动连接有第一传动板(62)，所述第三推杆(621)设于所述第一传动板(62)一端，所述第三推杆(621)穿设于所述第五活动腔(611)内。
10.根据权利要求8所述的一种无纺布加工用污水处理设备，其特征在于：所述处理池(1)侧壁上设有设备箱(17)，所述设备箱(17)内设有驱动电机，所述驱动电机输出轴上设有第一传动轮(171)，所述转辊(2)一端设有与所述第一传动轮(171)相配合的第二传动轮(24);所述第四滑槽侧壁上设有第三通腔，所述第三通腔内设有第一传动辊(1201)和第二传动辊(1202)，所述第一传动辊(1201)和所述第二传动辊(1202)上套设有传动带(1203)，所述第二传动辊(1202)一端设有第三传动轮(12021)，所述处理池(1)侧壁上设有与所述第三传动轮(12021)相配合的第四传动轮(18)，所述第四传动轮(18)直径远大于所述第三传动轮(12021)直径。
说明书
一种无纺布加工用污水处理设备
技术领域
本发明属于污水处理技术领域，尤其是涉及一种无纺布加工用污水处理设备。
背景技术
无纺布又称不织布，是由定向的或随机的纤维而构成。因具有布的外观和某些性能而称其为布。无纺布具有防潮、透气、柔韧、质轻、不助燃、容易分解、无毒无刺激性、色彩丰富、价格低廉、可循环再用等特点。
无纺布在生产过程的多出操作涉及用水，因此在无纺布的生产中会产生较多的污水，对于无纺布生产过程中产生的污水通常需要进行处理后再次利用，而此类污水中通常含有较多的纤维，纤维混在水中影响污水的进一步处理，目前并无有效的对污水中纤维清理的方式，若采用筛网进行筛分筛网在使用不久后即会被堵塞，筛分效果较低，设备维护成本较大。
发明内容
本发明为了克服现有技术的不足，提供一种便于去除水中纤维的无纺布加工用污水处理设备。

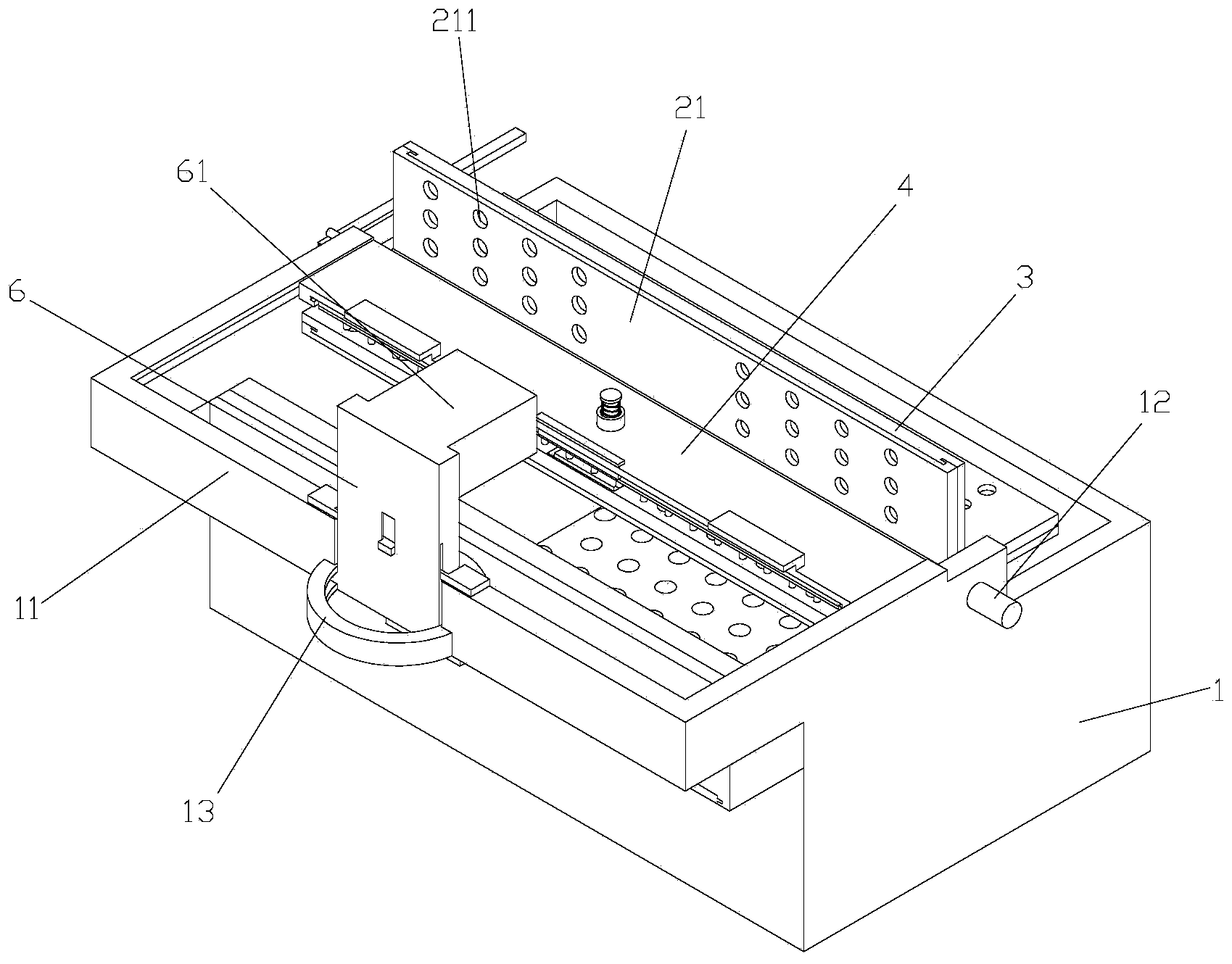

为了实现上述目的，本发明采用以下技术方案：一种无纺布加工用污水处理设备，包括处理池，所述处理池侧壁上设有出水口，所述处理池底部设有曝气盘，所述处理池顶部设有转辊，所述转辊上设有第一安装板，所述第一安装板上设有第二安装板，所述第二安装板上设有魔术贴，所述处理池顶部设有连接架，所述连接架上设有活动板，所述活动板上设有第三安装板，所述第三安装板底部设有多根钢刷毛;当所述第二安装板转动至所述第三安装板底部时，所述活动板带动所述第三安装板往所述处理池一侧移动;在对污水做处理时，将污水收集在处理池内，曝气盘工作将空气送入到污水中，在气流作用下对污水起搅拌作用，同时在气流作用下为污水中的纤维提供升力，污水中的限位处于污水的顶部位置，转辊转动带动第一安装板转动，第二安装板部分进入到处理池内，魔术贴浸没在水中与纤维相接触，在魔术贴作用下使纤维粘附在第二安装板上，将污水中的纤维捞出，对污水中的限位做清理，以便使污水进入到下一工序内作进一步的处理;第二安装板带动魔术贴转动至第三安装板底部，钢刷毛与魔术贴表面相接触，第三安装板带动钢刷毛移动时，钢刷毛将魔术贴上的纤维刮下，对魔术贴表面做清理，避免魔术贴表面附着过多纤维后影响魔术贴的粘附效果;通过转辊转动的方式，使魔术贴转动进入到处理池内将污水中的纤维捞出后即刻与第三安装板上的钢刷毛相接触，将魔术贴表面上的纤维刮下，保证使魔术贴在进入到处理池内后能够有效的对污水中的纤维做清理;通过魔术贴转动与曝气盘的相互配合，避免筛网堵塞问题，使污水中的纤维可方便的被处理，降低了设备的维护成本。
所述第一安装板上设有第一安装槽，所述第二安装板上设有与所述第一安装槽相配合的第一安装块，所述第二安装板上设有通槽，所述第一安装槽内设有与所述通槽相配合的连接槽，所述连接槽内插设有固定块;所述连接槽一侧设有第一活动腔，所述第一活动腔内设有与所述固定块相配合的第一活动块。
所述转辊上设有第二活动腔，所述第二活动腔内穿设有第一推杆，所述第一推杆一端设有第一连接杆，所述第一连接杆一端设有第一复位弹簧，所述第二活动腔顶部设有与所述第一安装槽相通的第一通腔，所述第一通腔内设有第一推板，所述第一推板侧壁上设有第一滑块，所述第一通腔内壁上设有与所述第一滑块相配合的第一滑槽，所述第一滑块上设有第二复位弹簧。
所述第一活动块上设有第一连接弹簧，所述第一活动块上设有第一凸块和第二凸块，所述第二凸块上设有弧面，所述固定块上设有与所述第一凸块相配合的第一凹槽和与所述第二凸块相配合的第二凹槽;所述第一活动块底部设有第二连接杆，所述第一活动腔与所述第二活动腔相通，所述第一推杆上设有第三连接杆，所述第三连接杆穿设于所述第一活动腔内。
所述活动板底部设有第二安装槽，所述第三安装板设于所述第二安装槽内，所述活动板上设有第二通腔，所述第二通腔内穿设有固定板，所述固定板顶部设有第一限位板;所述处理池侧壁上设有接料盒，所述接料盒底部设有底板，所述底板两侧分别设有第二滑块，所述接料盒内壁上设有与所述第二滑块相配合的第二滑槽。
所述第三安装板底部设有第二推板，所述第二推板上设有多个与所述钢刷毛相配合的第一通孔，所述第三安装板上设有第三活动腔，所述第三活动腔内设有第二活动块，所述第二活动块一侧设有第二连接弹簧，另一侧设有连接带，所述第二推板顶部设有第一连接块，所述连接带固连于所述连接带上，所述第三安装板底部设有与所述第三活动腔相通的第一活动槽，所述第一连接块设于所述第一活动槽内;所述第三活动腔顶部设有第三滑槽，所述第二活动块顶部设有与所述第三滑槽相配合的第三滑块。
所述活动板上设有第二通孔，所述第二通孔顶部设有围板，所述第二通孔内穿设有第二推杆，所述第二推杆顶部设有第三推板，所述第三推板底部设有支撑弹簧，所述第二通孔设于所述第一活动槽上方;所述连接架上设有安装环，所述安装环上设有第二安装块，所述第二安装块上设有第一连接板，所述第一连接板上设有第三推杆;当所述活动板移动至所述第一连接板下方时，所述第三推杆往下运动。
所述连接架上设有第四滑槽，所述第四滑槽内设有第四滑块和第五滑块，所述第四滑块和所述第五滑块通过一第四连接杆相连，所述第四滑块上设有第一连接轴，所述第五滑块上设有第二连接轴，所述第一连接轴可转动连接与所述活动板上，所述活动板上设有与所述第二连接轴相配合的第三凹槽;所述安装环上设有第二活动槽，所述第二安装块上设有与所述第二活动槽相配合的第六滑块。
所述第二安装块上设有第四活动腔，所述第一连接板上设有与所述第四活动腔相通的第五活动腔，所述第四活动腔内设有第二连接板，所述第二连接板一端活动连接于所述第四活动腔内壁上，所述第二连接板另一端活动连接有第三连接板，所述第四活动腔内还设有第四推板，所述第四推板顶部设有第四推杆，所述第四推杆穿设于所述第五活动腔内，所述第五活动腔内可转动连接有第一传动板，所述第三推杆设于所述第一传动板一端，所述第三推杆穿设于所述第五活动腔内。
所述处理池侧壁上设有设备箱，所述设备箱内设有驱动电机，所述驱动电机输出轴上设有第一传动轮，所述转辊一端设有与所述第一传动轮相配合的第二传动轮;所述第四滑槽侧壁上设有第三通腔，所述第三通腔内设有第一传动辊和第二传动辊，所述第一传动辊和所述第二传动辊上套设有传动带，所述第二传动辊一端设有第三传动轮，所述处理池侧壁上设有与所述第三传动轮相配合的第四传动轮，所述第四传动轮直径远大于所述第三传动轮直径。
本发明具有以下优点：通过转辊转动的方式，使魔术贴转动进入到处理池内将污水中的纤维捞出后即刻与第三安装板上的钢刷毛相接触，将魔术贴表面上的纤维刮下，保证使魔术贴在进入到处理池内后能够有效的对污水中的纤维做清理;通过魔术贴转动与曝气盘的相互配合，避免筛网堵塞问题，使污水中的纤维可方便的被处理，降低了设备的维护成本。（发明人刘宏刚;黄晨;赵奕）
