申请日20200602
公开(公告)日20200818
IPC分类号C02F9/14
摘要
本发明公开了一种小型生活污水处理一体生化组合改良设备，属于水源处理技术领域，包括调节池，所述调节池的一侧安装有厌氧池，且厌氧池的一侧设置有MBR膜池，所述调节池、厌氧池和MBR膜池的底端设置有翻边，且翻边的内侧安装有销钉，销钉贯穿翻边，所述调节池的顶端安装有除杂箱，且除杂箱的底端设置有网孔板，所述除杂箱的顶端设置有翻边，翻边固定在调节池的侧壁上，所述调节池的底端安装有潜水泵，所述MBR膜池的中间设置有MBR膜组，所述MBR膜组包括MBR膜和插条，MBR膜的两端设置有插条，且插条的一侧安装有密封条，MBR膜池的内侧设置有与插条和密封条相匹配的开槽。本发明的MBR膜组件可以从膜池内侧的开槽中拆除，便于清洗和维护MBR膜。
权利要求书

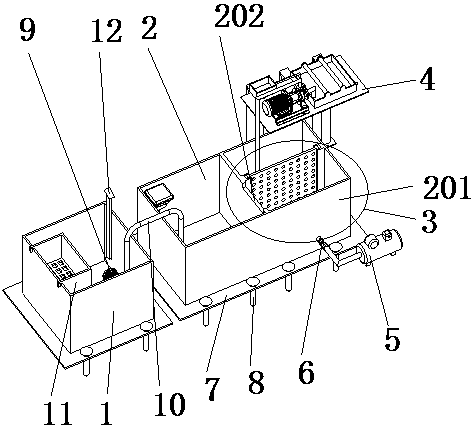

1.一种小型生活污水处理一体生化组合改良设备，其特征在于：包括调节池(1)，所述调节池(1)的一侧安装有厌氧池(2)，且厌氧池(2)的一侧设置有MBR膜池(201)，所述调节池(1)、厌氧池(2)和MBR膜池(201)的底端设置有翻边(7)，且翻边(7)的内侧安装有销钉(8)，销钉(8)贯穿翻边(7)，所述调节池(1)的顶端安装有除杂箱(11)，且除杂箱(11)的底端设置有网孔板(1102)，所述除杂箱(11)的顶端设置有翻边(1101)，翻边(1101)固定在调节池(1)的侧壁上，所述调节池(1)的底端安装有潜水泵(9)，且潜水泵(9)的输出端安装有第一弯折管(10)，第一弯折管(10)的另一端延伸至厌氧池(2)的内部，调节池(1)的内侧安装有液位传感器(12)。
2.根据权利要求1所述的一种小型生活污水处理一体生化组合改良设备，其特征在于：所述厌氧池(2)和MBR膜池(201)直接设置有溢流槽(202)，所述MBR膜池(201)的中间设置有MBR膜组(3)。
3.根据权利要求2所述的一种小型生活污水处理一体生化组合改良设备，其特征在于：所述MBR膜组(3)包括MBR膜(19)和插条(20)，MBR膜(19)的两端设置有插条(20)，且插条(20)的一侧安装有密封条(21)，MBR膜池(201)的内侧设置有与插条(20)和密封条(21)相匹配的开槽。
4.根据权利要求3所述的一种小型生活污水处理一体生化组合改良设备，其特征在于：所述MBR膜(19)把MBR膜池(201)隔开成两个腔室，左腔室的一侧安装有空气机(5)，且空气机(5)的输出端安装有拆卸接头(6)，拆卸接头(6)贯穿MBR膜池(201)的侧壁。
5.根据权利要求1所述的一种小型生活污水处理一体生化组合改良设备，其特征在于：所述MBR膜池(201)右腔室的一侧安装有承重台(4)，承重台(4)通过支架(401)和地面固定连接，承重台(4)的顶端安装有抽吸泵(13)，且抽吸泵(13)的输出端安装有第二弯折管(14)，第二弯折管(14)的一端穿插在MBR膜池(201)的右腔室内。
6.根据权利要求5所述的一种小型生活污水处理一体生化组合改良设备，其特征在于：所述承重台(4)的顶端安装有消毒箱(16)，且消毒箱(16)的顶端安装有紫外线灯管(17)，所述消毒箱(16)的一侧安装有次氯酸钠溶液箱(15)，次氯酸钠溶液箱(15)和消毒箱(16)通过管道连接，消毒箱(16)的另一侧设置有出液管(18)。
说明书
一种小型生活污水处理一体生化组合改良设备
技术领域
本发明涉及污水源处理技术领域，特别涉及一种小型生活污水处理一体生化组合改良设备。
背景技术
生活中所产生的污水是可再用资源，因生活废水处理量较小且排污点分散，在农村地区或者人烟稀少的地区污水产量也少，但是现有的污水处理设备多为重工业型号的大机器，那么大型污水处理设备用于处理生活污水太过浪费设备资源，占地面积大，且耗费物资;
生活污水中的有机物含量比较高，生活垃圾中的食材残羹会落进废水中，那么这些有机物就是细菌滋生的温床，而且生活污水中还含有一定的污泥。
发明内容
本发明的目的在于针对现有技术的不足，提供一种小型生活污水处理一体生化组合改良设备，污水首先进入到调节池，除杂箱会拦下皮条状的杂草或者食材残羹，然后液位传感器检测到水位到达一定的高度，潜水泵把污水提升到厌氧池内部，厌氧池通过溢流槽进入MBR膜池，空气机往MBR膜池注入空气，然后污水通过MBR膜进入到另一个腔室，MBR膜可截留水中的细菌和大肠杆菌，提高难降解有机物的去除率，抽吸泵把污水提升到消毒箱，同时次氯酸钠溶液箱内的溶液也会添加到消毒箱，紫外线灯管会照射污水进行消毒，此设备集成度高，占地面积小，自动化程度高、易于维护管理。
为解决上述问题，本发明提供以下技术方案：一种小型生活污水处理一体生化组合改良设备，包括调节池，所述调节池的一侧安装有厌氧池，且厌氧池的一侧设置有MBR膜池，所述调节池、厌氧池和MBR膜池的底端设置有翻边，且翻边的内侧安装有销钉，销钉贯穿翻边，所述调节池的顶端安装有除杂箱，且除杂箱的底端设置有网孔板，所述除杂箱的顶端设置有翻边，翻边固定在调节池的侧壁上，所述调节池的底端安装有潜水泵，且潜水泵的输出端安装有第一弯折管，第一弯折管的另一端延伸至厌氧池的内部，调节池的内侧安装有液位传感器。
进一步，所述厌氧池和MBR膜池直接设置有溢流槽，所述MBR膜池的中间设置有MBR膜组。
进一步，所述MBR膜组包括MBR膜和插条，MBR膜的两端设置有插条，且插条的一侧安装有密封条，MBR膜池的内侧设置有与插条和密封条相匹配的开槽。
进一步，所述MBR膜把MBR膜池隔开成两个腔室，左腔室的一侧安装有空气机，且空气机的输出端安装有拆卸接头，拆卸接头贯穿MBR膜池的侧壁。
进一步，所述MBR膜池右腔室的一侧安装有承重台，承重台通过支架和地面固定连接，承重台的顶端安装有抽吸泵，且抽吸泵的输出端安装有第二弯折管，第二弯折管的一端穿插在MBR膜池的右腔室内。
进一步，所述承重台的顶端安装有消毒箱，且消毒箱的顶端安装有紫外线灯管，所述消毒箱的一侧安装有次氯酸钠溶液箱，次氯酸钠溶液箱和消毒箱通过管道连接，消毒箱的另一侧设置有出液管。
有益效果：
本发明的污水首先进入到调节池，除杂箱会拦下皮条状的杂草或者食材残羹，然后液位传感器检测到水位到达一定的高度，潜水泵把污水提升到厌氧池内部，厌氧池通过溢流槽进入MBR膜池，空气机往MBR膜池注入空气，然后污水通过MBR膜进入到另一个腔室，MBR膜可截留水中的细菌和大肠杆菌，提高难降解有机物的去除率，抽吸泵把污水提升到消毒箱，同时次氯酸钠溶液箱内的溶液也会添加到消毒箱，紫外线灯管会照射污水进行消毒，此设备集成度高，占地面积小，自动化程度高、易于维护管理。（发明人何绪茂）
