申请日20200707
公开(公告)日20200922
IPC分类号C02F9/14; C02F1/50; C02F1/52; C02F3/30
摘要
本发明属于污水处理技术领域，公开了一种可延伸组合式污水处理系统、方法及应用，进水口通过塑料管连接厌氧反应系统、加菌器通过塑料圈连接厌氧反应系统，厌氧反应系统通过塑料管连接螺杆泵，螺杆泵连接好氧曝气反应系统，好氧曝气反应系统通过塑料管连接螺杆泵，螺杆泵连接加药消毒沉淀系统，加药器通过塑料管连接加药消毒沉淀系统，加药消毒沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接二次沉淀系统，二次沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接净化处理系统，净化处理系统通过塑料管连接出水口。本发明成本低廉、运输方便、安装快速、移动性能好、操作方便;自动运行，减轻了操作人员的工作强度和资源的浪费。
权利要求书
1.一种可延伸组合式污水处理系统，其特征在于，所述可延伸组合式污水处理系统设置有进水口;
进水口通过塑料管连接厌氧反应系统、加菌器通过塑料圈连接厌氧反应系统，厌氧反应系统通过塑料管连接螺杆泵，螺杆泵连接好氧曝气反应系统，好氧曝气反应系统通过塑料管连接螺杆泵，螺杆泵连接加药消毒沉淀系统;
加药器通过塑料管连接加药消毒沉淀系统，加药消毒沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接二次沉淀系统，二次沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接净化处理系统，净化处理系统通过塑料管连接出水口。
2.如权利要求1所述的可延伸组合式污水处理系统，其特征在于，厌氧反应系统、好氧曝气反应系统、加药消毒沉淀系统、二次沉淀系统包括沉淀器、液位控制仪。
3.如权利要求1所述的可延伸组合式污水处理系统，其特征在于，净化处理系统包括过滤器、沉淀器，沉淀器通过连接螺杆泵，螺杆泵连接塑料管，塑料管连接过滤器，过滤器通过塑料管连接出水口。
4.如权利要求1所述的可延伸组合式污水处理系统，其特征在于，螺杆泵、液位控制仪通过导线连接控制器和电源。
5.如权利要求1所述的可延伸组合式污水处理系统，其特征在于，本装置可并列增加多组形成组合。
6.一种如权利要求1～5任意一项所述可延伸组合式污水处理系统的可延伸组合式污水处理方法，其特征在于，所述可延伸组合式污水处理方法包括：开启螺杆泵进行废水的抽取，装置运行过程中通过液位控制仪不断调整螺杆泵的抽水流量，加菌器、加药器根据废水流量控制加菌加药的数量，当废水量过大时根据废水总量和完成处理的时间，增加多组相同装置组合共同处理废水;处理完成后的废水通过出水口排出装置，剩余的固体废渣通过清理过滤器排出装置外。
7.一种AAO污水处理方法，其特征在于，所述AAO污水处理方法运行权利要求1～5任意一项所述的可延伸组合式污水处理系统。
说明书
一种可延伸组合式污水处理系统、方法及应用
技术领域
本发明属于污水处理技术领域，尤其涉及一种可延伸组合式污水处理系统、方法及应用。
背景技术
目前，最接近的现有技术为：AAO污水处理工艺由厌氧池-缺氧池-好氧池-超滤膜分离单元四个处理单元组成，污水依次序分别流经各处理单元，其相互独立的处理单元分别为污水生物处理中的硝化菌、反硝化菌及聚磷菌提供了较好的生存环境，从而可获得较好的同时脱氮除磷效果，并在现有的污水处理厂建设中已得到广泛应用。但是现有的生活污水处理设备处理效率不高，设备占地面积较大，集成度不高，且现有污水处理设备的通用化程度不高，针对不同的污水水源必须采用专门设计的设备，造成了资源的浪费和成本的增加。
综上所述，现有技术存在的问题是：
(1)污水处理设备处理效率不高，设备占地面积较大，集成度不高。
(2)现有污水处理设备的通用化程度不高，针对不同污水水源必须采用专门设计的设备，造成资源的浪费和成本的增加。
(3)现有污水处理设备都是固定化、装备化。对于材料选择、制作、安装、使用、转移、拆卸、场地要求、投资等方面都存在缺陷。
发明内容
针对现有技术存在的问题，本发明提供了一种可延伸组合式污水处理系统、方法及应用。

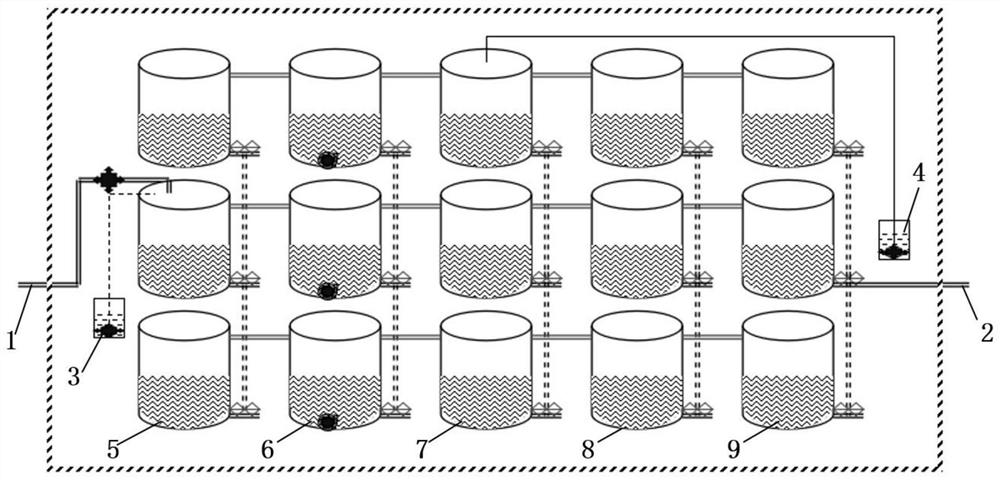

本发明是这样实现的，一种可延伸组合式污水处理系统包括：进水口、出水口、加菌器、加药器、厌氧反应系统、好氧曝气反应系统、加药消毒沉淀系统、二次沉淀系统、净化处理系统、过滤器、沉淀器。
进水口通过塑料管连接厌氧反应系统、加菌器通过塑料圈连接厌氧反应系统，厌氧反应系统通过塑料管连接螺杆泵，螺杆泵连接好氧曝气反应系统，好氧曝气反应系统通过塑料管连接螺杆泵，螺杆泵连接加药消毒沉淀系统，加药器通过塑料管连接加药消毒沉淀系统，加药消毒沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接二次沉淀系统，二次沉淀系统通过塑料管连接螺杆泵，螺杆泵通过塑料管连接净化处理系统，净化处理系统通过塑料管连接出水口。
进一步，厌氧反应系统、好氧曝气反应系统、加药消毒沉淀系统、二次沉淀系统包括沉淀器、液位控制仪。
本发明设置的液位控制仪可以检测各反应系统沉淀器的液位，当液位高时可通过控制器进行调整螺杆泵进行流量控制，保证各沉淀器内的液位处于标准水平，使反应更加充分。
进一步，净化处理系统包括过滤器、沉淀器，沉淀器通过连接螺杆泵，螺杆泵连接塑料管，塑料管连接过滤器，过滤器通过塑料管连接出水口。
本发明设置的过滤器可以将本装置反应过程中产生的固体废物与废水分离。
进一步，螺杆泵、液位控制仪通过导线连接控制器和电源。
本发明设置的控制器，可时时监控装置的运行状态，时时调整。
进一步，本装置可并列无限增加组合。
本发明可以根据需要增加多组共同处理废水，原料易取，操作简单。
综上，本发明的优点及积极效果为：本发明反应器、加菌器、加药器、沉淀器、过滤器等均可采用现成的塑料桶(容量大小可随意定);本发明容器之间可采用塑料管扣件直接连接，可标准化操作;本发明所有容器在一个平面上，采用螺杆泵抽排方式进行;也可采用不同水平落差直接由商议流程排放口直接排放到下一流程，节省电源。
本发明所有设备根据实际需要可以自由增加;本发明成本低廉、运输方便、安装快速、移动性能好、操作方便，可以通过智能化控制自动运行，减轻了操作人员的工作强度和资源的浪费。（发明人朱曲波;刘琪;陈主平;蒋雨）
