申请日20200709
公开(公告)日20201013
IPC分类号C02F1/00
摘要
本发明属于废水处理技术领域，尤其涉及一种玻璃厂废水处理用滤液回流设备，所述废水处理座的内部开设有进水口，所述废水处理座的内部固定连接有回收座，所述废水处理座的内部转动连接有第一转动齿轮，所述第一转动齿轮的外表面转动连接有第一转动盘，所述第一转动盘的外表面固定连接有桨叶，所述第一转动齿轮的外表面啮合有传动链条，所述传动链条的另一侧转动连接有第二转动齿轮，所述废水处理座的内部转动连接有转动杆，所述转动杆的一侧固定连接有导向柱，所述导向柱的表面开设有限位槽。在使用时能够使废水的滤液进行再次回流处理，使用较为方便，不需要工作人员来处理，降低了大量的工作量，能够较好的对废水处理。
权利要求书

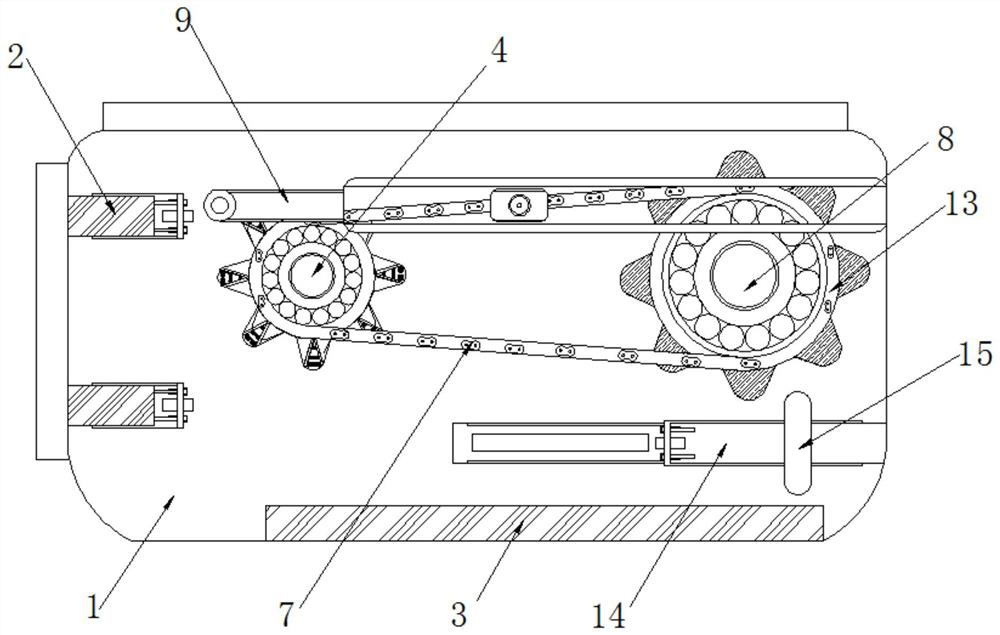

1.一种玻璃厂废水处理用滤液回流设备，包括废水处理座(1)，其特征在于：所述废水处理座(1)的内部开设有进水口(2)，所述废水处理座(1)的内部固定连接有回收座(3)，所述废水处理座(1)的内部转动连接有第一转动齿轮(4)，所述第一转动齿轮(4)的外表面转动连接有第一转动盘(5)，所述第一转动盘(5)的外表面固定连接有桨叶(6)，所述第一转动齿轮(4)的外表面啮合有传动链条(7)，所述传动链条(7)的另一侧转动连接有第二转动齿轮(8)，所述废水处理座(1)的内部转动连接有转动杆(9)，所述转动杆(9)的一侧固定连接有导向柱(10)，所述导向柱(10)的表面开设有限位槽(11)，所述传动链条(7)的外表面且位于限位槽(11)的内部活动连接有推动座(12)，所述第二转动齿轮(8)的外表面转动连接有第二转动盘(13)，所述废水处理座(1)的内部固定连接有回流座(14)，所述回流座(14)的内部固定连接有回流管(15)，所述桨叶(6)的内部活动连接有V型杆(16)，所述V型杆(16)的内侧活动连接有伸缩簧(17)，所述V型杆(16)的表面固定连接有柔性座(18)，所述柔性座(18)的一侧活动连接有弹性杆(19)，所述弹性杆(19)的一侧设置有储液囊(20)，所述储液囊(20)的一侧设置有出液管(21)。
2.如权利要求1所述一种玻璃厂废水处理用滤液回流设备，其特征在于：所述进水口(2)的外表面转动连接有开启盖，所述回收座(3)的内部开设有出水口。
3.如权利要求1所述一种玻璃厂废水处理用滤液回流设备，其特征在于：所述第一转动齿轮(4)的外表面设置有与传动链条(7)相适配的齿牙，所述第二转动盘(13)的外表面设置有与第一转动盘(5)相适配的桨叶(6)。
4.如权利要求1所述一种玻璃厂废水处理用滤液回流设备，其特征在于：所述第一转动齿轮(4)的直径小于第二转动齿轮(8)的直径，所述第一转动盘(5)的直径小于第二转动盘(13)的直径。
5.如权利要求1所述一种玻璃厂废水处理用滤液回流设备，其特征在于：所述推动座(12)的直径和限位槽(11)的直径相适配，所述导向柱(10)的长度大于传动链条(7)的长度，所述废水处理座(1)的内部设置有与转动杆(9)相适配的转轴。
6.如权利要求1所述一种玻璃厂废水处理用滤液回流设备，其特征在于：所述桨叶(6)的内部设置有与V型杆(16)相适配的转杆，所述柔性座(18)的形状为弧形。
说明书
一种玻璃厂废水处理用滤液回流设备
技术领域
本发明属于废水处理技术领域，尤其涉及一种玻璃厂废水处理用滤液回流设备。
背景技术
玻璃行业废水排放要求越来越严格，很多地方都一改过去的废水“控制总量、达标排放”为“零排放”，要达到废水零排放，以往惯用的办法是采用真空蒸发处理工艺，而玻璃行业，废水里的杂质(总溶解固含物)主要是钙、镁盐，而这种蒸发装置为间壁式蒸发罐，在蒸发的过程中极易结垢、堵管，造成系统瘫痪，需要经常停汽刷罐，且需要消耗大量的蒸汽资源。
在玻璃厂对废水进行处理时，一般都是将废水通入处理座，被处理座中的过滤网及部分处理剂进行反应，之后从出水口流出，在处理过程中需要工作人员自行控制回流，工作量较大，而且也是由工作人员自行投放化学药剂，对废水的处理效果较差，于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供玻璃厂废水处理用滤液回流设备，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种玻璃厂废水处理用滤液回流设备，由以下具体技术手段所达成：
一种玻璃厂废水处理用滤液回流设备，包括废水处理座，所述废水处理座的内部开设有进水口，所述废水处理座的内部固定连接有回收座，所述废水处理座的内部转动连接有第一转动齿轮，所述第一转动齿轮的外表面转动连接有第一转动盘，所述第一转动盘的外表面固定连接有桨叶，所述第一转动齿轮的外表面啮合有传动链条，所述传动链条的另一侧转动连接有第二转动齿轮，所述废水处理座的内部转动连接有转动杆，所述转动杆的一侧固定连接有导向柱，所述导向柱的表面开设有限位槽，所述传动链条的外表面且位于限位槽的内部活动连接有推动座，所述第二转动齿轮的外表面转动连接有第二转动盘，所述废水处理座的内部固定连接有回流座，所述回流座的内部固定连接有回流管，所述桨叶的内部活动连接有V型杆，所述V型杆的内侧活动连接有伸缩簧，所述V型杆的表面固定连接有柔性座，所述柔性座的一侧活动连接有弹性杆，所述弹性杆的一侧设置有储液囊，所述储液囊的一侧设置有出液管。
进一步的，所述进水口的外表面转动连接有开启盖，所述回收座的内部开设有出水口。
进一步的，所述第一转动齿轮的外表面设置有与传动链条相适配的齿牙，便于传动链条的传动，所述第二转动盘的外表面设置有与第一转动盘相适配的桨叶。
进一步的，所述第一转动齿轮的直径小于第二转动齿轮的直径，使传动链条能够使一定的轨迹转动，所述第一转动盘的直径小于第二转动盘的直径。
进一步的，所述推动座的直径和限位槽的直径相适配，所述导向柱的长度大于传动链条的长度，所述废水处理座的内部设置有与转动杆相适配的转轴。
进一步的，所述桨叶的内部设置有与V型杆相适配的转杆，V型杆可以发生一定角度的转动，所述柔性座的形状为弧形。
与现有技术相比，本发明具有如下有益效果：
1、该玻璃厂废水处理用滤液回流设备，将废水通过进水口通向废水处理座的内部，由于废水具有一定的流速，桨叶的重量较小，废水的流速大于桨叶的重量，所以桨叶会在第一转动盘的作用下顺着第一转动齿轮发生转动，第一转动齿轮带动传动链条和第二转动齿轮发生转动，由于传动链条的表面设置了推动座，且推动座限位在限位槽的内部，所以在传动链条的转动之下，其会带动推动座沿着限位槽内部移动，从而在转动杆的作用下带动导向柱沿着传动链条的轨迹进行移动，导向柱在移动的过程中将废水推向回流管的内部，进而流向回流座的内部，此时能够使废水的滤液进行再次回流处理，使用较为方便，不需要工作人员来处理，降低了大量的工作量，能够较好的对废水处理，具有一定的环保效果。
