申请日20200904
公开(公告)日20201016
IPC分类号C02F9/10; C02F101/34; C02F101/32
摘要
本实用新型公开了一种高盐高COD废水处理循环回收装置，涉及废水处理装置技术领域，包括底座、蒸发箱体和处理箱体，所述蒸发箱体包括出料口和加热板，所述蒸发箱体的顶部设有主动电机，所述蒸发箱体的内部设有固定轴承、行星驱动机构和搅拌机构。该高盐高COD废水处理循环回收装置，通过外齿圈、密封连接件、滚筒和搅拌孔的配合设置，解决了现有的高盐高COD废水处理循环回收装置处理效果不佳的问题，通过主动电机、太阳轮、搅拌主轴和底部刮板的配合设置，解决了现有的高盐高COD废水处理循环回收装置结晶物容易粘接在装置受热点的问题。
权利要求书

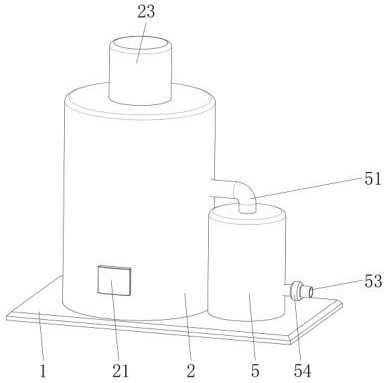

1.一种高盐高COD废水处理循环回收装置，包括底座(1)、蒸发箱体(2)和处理箱体(5)，所述蒸发箱体(2)包括出料口(21)和加热板(22)，其特征在于：所述蒸发箱体(2)的顶部设有主动电机(24)，所述蒸发箱体(2)的内部设有固定轴承(25)、行星驱动机构(3)和搅拌机构(4)，所述行星驱动机构(3)包括固定架(31)、三个行星转轴(32)、太阳轮(33)、三个行星轮(34)、外齿圈(35)和密封板(36)，所述搅拌机构(4)包括搅拌主轴(41)、密封连接件(42)、底部刮板(43)和滚筒(44)，所述主动电机(24)的转轴与太阳轮(33)固定连接，太阳轮(33)通过带动搅拌主轴(41)使底部刮板(43)转动，外齿圈(35)通过密封连接件(42)带动滚筒(44)反向转动，所述处理箱体(5)的外侧固定连接有排气管(51)和出水管(53)。
2.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述蒸发箱体(2)和处理箱体(5)固定连接在底座(1)顶部，所述出料口(21)位于蒸发箱体(2)底部一侧，所述加热板(22)位于蒸发箱体(2)内腔底部。
3.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述蒸发箱体(2)的顶部固定连接有防尘外壳(23)，所述主动电机(24)固定连接在防尘外壳(23)的内腔顶部。
4.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述固定架(31)固定连接在蒸发箱体(2)的内腔顶部，所述固定轴承(25)位于固定架(31)下方，所述固定轴承(25)的外侧与蒸发箱体(2)内壁固定连接，所述固定轴承(25)的内侧与外齿圈(35)固定连接。
5.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：三个所述行星转轴(32)分别固定连接在固定架(31)的底端三角处，三个所述行星轮(34)分别套接在三个行星转轴(32)上，所述太阳轮(33)位于三个行星轮(34)之间并与三个行星轮(34)啮合连接，三个所述行星轮(34)均与外齿圈(35)啮合连接。
6.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述主动电机(24)的转轴贯穿蒸发箱体(2)和固定架(31)并与太阳轮(33)固定连接，所述密封板(36)位于太阳轮(33)下方，所述密封板(36)的顶部与三个行星转轴(32)固定连接。
7.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述搅拌主轴(41)的顶部贯穿密封板(36)并与太阳轮(33)固定连接，所述底部刮板(43)的顶部与搅拌主轴(41)固定连接，所述底部刮板(43)的底部与加热板(22)贴合。
8.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述密封连接件(42)的顶部与外齿圈(35)固定连接，所述密封连接件(42)与密封板(36)滑动连接，所述滚筒(44)的顶部与密封连接件(42)固定连接，所述滚筒(44)的外侧开设有多个搅拌孔(45)。
9.根据权利要求1所述的一种高盐高COD废水处理循环回收装置，其特征在于：所述排气管(51)的顶端伸入蒸发箱体(2)并与蒸发箱体(2)固定连接，排气管(51)的底部伸入处理箱体(5)并固定连接有单向阀(52)，所述出水管(53)的中部固定连接有阀门(54)。
说明书
一种高盐高COD废水处理循环回收装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种高盐高COD废水处理循环回收装置。
背景技术
高盐高COD的废水含有大量的金属与酸根离子，还包括各种醇、醛、有机酸，以及各种可溶性芳香化合物，现有的污水处理设备对于此类废水多采用蒸发浓缩结晶的方法，在蒸发浓缩结晶时，普遍采用单向搅拌的方法加速蒸发效率，但是废水中含有与水的密度不同的有机物，单向搅拌容易使水形成涡流，从而使有机物聚集，不利于蒸发结晶，在有机物分子量较大时并且蒸发浓缩到一定程度时，废水会变得粘稠，无法进一步蒸发，甚至烧结在装置的加热点处，影响装置的正常使用寿命。
在中国实用新型专利申请号：CN201821845627.7中公开有一种高盐高COD废水处理循环回收装置，包括机架、第一处理装置和第二处理装置;所述机架上部的左右两侧对称固定安装有两个支架，两个支架的顶部通过顶板固定连接;所述第一处理装置的左右两侧与两个支架固定连接，第一处理装置的内部转动安装有搅拌轴。该高盐高COD废水处理循环回收装置，使用单向旋转的搅拌球和旋转轴搅拌废水，不利于废水中有机物的蒸发，并且在第二处理装置受热处理废水时，结晶物和有机浓缩物容易粘接在第二处理装置的内壁上，不利于废水的进一步结晶。
因此，提出一种高盐高COD废水处理循环回收装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种高盐高COD废水处理循环回收装置，以解决上述背景技术中提出的现有的高盐高COD废水处理循环回收装置处理效果不佳、结晶物容易粘接在装置受热点的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种高盐高COD废水处理循环回收装置，包括底座、蒸发箱体和处理箱体，所述蒸发箱体包括出料口和加热板，所述蒸发箱体的顶部设有主动电机，所述蒸发箱体的内部设有固定轴承、行星驱动机构和搅拌机构，所述行星驱动机构包括固定架、三个行星转轴、太阳轮、三个行星轮、外齿圈和密封板，所述搅拌机构包括搅拌主轴、密封连接件、底部刮板和滚筒，所述主动电机的转轴与太阳轮固定连接，太阳轮通过带动搅拌主轴使底部刮板转动，外齿圈通过密封连接件带动滚筒反向转动，所述处理箱体的外侧固定连接有排气管和出水管。
优选的，所述蒸发箱体和处理箱体固定连接在底座顶部，所述出料口位于蒸发箱体底部一侧，所述加热板位于蒸发箱体内腔底部。
优选的，所述蒸发箱体的顶部固定连接有防尘外壳，所述主动电机固定连接在防尘外壳的内腔顶部。
优选的，所述固定架固定连接在蒸发箱体的内腔顶部，所述固定轴承位于固定架下方，所述固定轴承的外侧与蒸发箱体内壁固定连接，所述固定轴承的内侧与外齿圈固定连接。
优选的，三个所述行星转轴分别固定连接在固定架的底端三角处，三个所述行星轮分别套接在三个行星转轴上，所述太阳轮位于三个行星轮之间并与三个行星轮啮合连接，三个所述行星轮均与外齿圈啮合连接。
优选的，所述主动电机的转轴贯穿蒸发箱体和固定架并与太阳轮固定连接，所述密封板位于太阳轮下方，所述密封板的顶部与三个行星转轴固定连接。
优选的，所述搅拌主轴的顶部贯穿密封板并与太阳轮固定连接，所述底部刮板的顶部与搅拌主轴固定连接，所述底部刮板的底部与加热板贴合。
优选的，所述密封连接件的顶部与外齿圈固定连接，所述密封连接件与密封板滑动连接，所述滚筒的顶部与密封连接件固定连接，所述滚筒的外侧开设有多个搅拌孔。
优选的，所述排气管的顶端伸入蒸发箱体并与蒸发箱体固定连接，排气管的底部伸入处理箱体并固定连接有单向阀，所述出水管的中部固定连接有阀门。
与现有技术相比，本实用新型提供了一种高盐高COD废水处理循环回收装置，具备以下有益效果：
1、该高盐高COD废水处理循环回收装置，通过外齿圈、密封连接件、滚筒和搅拌孔的配合设置，在搅拌主轴给予蒸发箱体中的废水一个正向角速度的同时，外齿圈反向带动滚筒转动，从而给予蒸发箱体中的废水反向的角速度，使废水剧烈运动充分受热，提高了废水蒸发结晶的速度，避免废水形成涡流，从而影响废水的均匀受热和晶体的析出，解决了现有的高盐高COD废水处理循环回收装置处理效果不佳的问题。
2、该高盐高COD废水处理循环回收装置，通过主动电机、太阳轮、搅拌主轴和底部刮板的配合设置，主动电机通过太阳轮和搅拌主轴的传动使底部刮板与加热板转动贴合，避免粘稠的卤水受热烧结在加热板上，解决了现有的高盐高COD废水处理循环回收装置结晶物容易粘接在装置受热点的问题。
3、该高盐高COD废水处理循环回收装置，通过处理箱体、排气管和出水管的配合设置，蒸发的水蒸气通过排气管排到处理箱体中，水蒸气受到萃取剂的冷却液化在处理箱体底部，水中的有机物通过萃取剂的萃取脱离水，由于萃取剂的密度小于水，水在萃取剂的下层，通过出水管可将水排出，既能够收集处理后的水，能够收集水中的有机物。（发明人罗程;朱德爽）
