申请日20200715
公开(公告)日20201009
IPC分类号C02F9/02; C02F103/16
摘要
本发明公开了多层渗透式废水过滤处理装置，包括过滤池，过滤池的顶部设有进水口，过滤池的顶部连接有进水管道，进水管道的一端设有出水仓，出水仓的底面为网状结构，进水管道的另一端设有进水泵;过滤池的内部设有过滤网床与半渗透膜，半渗透膜安装在过滤网床的下方，过滤池的底部设有排污泵，过滤池的内部设有过滤仓，过滤仓布置在过滤网床与半渗透膜之间，过滤仓的顶面与底面均为网状结构，过滤仓的内部填充有活性炭颗粒。本发明对过滤仓内的活性炭颗粒进行更换，大大提高了对污水进行过滤处理的效率。
权利要求书
1.多层渗透式废水过滤处理装置，包括过滤池，过滤池的顶部设有进水口，过滤池的顶部连接有进水管道，进水管道的一端设有出水仓，出水仓的底面为网状结构，进水管道的另一端设有进水泵;
其特征在于：过滤池的内部设有过滤网床与半渗透膜，半渗透膜安装在过滤网床的下方，过滤池的底部设有排污泵，过滤池的内部设有过滤仓，过滤仓布置在过滤网床与半渗透膜之间，过滤仓的顶面与底面均为网状结构，过滤仓的内部填充有活性炭颗粒，过滤池的一侧设有进料仓，进料仓的下部与过滤仓的一侧连通，进料仓的上部设有进料斗，进料斗的顶部为开口结构，进料斗的底部与进料仓的上部之间设有进料泵，进料仓的上端高度大于过滤池的顶部，过滤池的另一侧设有出料仓，出料仓的上部设呈竖向布置的下料管道，下料管道的下端设有出料口，出料仓的下部与过滤仓的另一侧连通，下料管道的上端与出料仓的上部之间设有弯曲仓，下料管道的下端为自由端;出料仓的上端高度大于过滤池的顶部。
2.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：出料仓的内侧与过滤池的端部外侧壁之间设有第二固定架，第二固定架上设有支撑架，进水管道安装在支撑架上，下料管道的外侧部位置与进水管道之间设有第一固定架;进水管道的中部设有弯曲部。
3.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：出水仓的底面设有若干呈倾斜状的喷淋管，喷淋管的上端与出水仓的底部连通，喷淋管的下端为自由端。
4.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：过滤池的底部外侧壁位置设有收料池，收料池的顶部设有进料口，进料口安装在下料管道的下方，进料口的一侧设有主导料片，进料口的另一侧设有副导料片，副导料片与主导料片呈Y型布置，副导料片的下端安装在主导料片的中部上方;副导料片与主导料片之间为引流槽。
5.根据权利要求4所述的多层渗透式废水过滤处理装置，其特征在于：主导料片的背部设有固定块，固定块安装在过滤池的顶部内侧壁位置。
6.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：过滤池的内部设有一对呈平行布置的张紧辊，张紧辊的横截面为等腰梯形形状，半渗透膜绕过张紧辊的表面，半渗透膜的内部为渗透腔;过滤池的内部两侧均设有一对定位轴，张紧辊的端部套装在定位轴的端部外周面。
7.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：过滤池的内顶部位置设有过滤框，喷淋管安装在过滤框的上方，过滤框安装在过滤网床上，过滤框的底面为网状结构。
8.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：进料仓的上端比下端宽大，出料仓的上端比下端宽大。
9.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：过滤框包括网框，网框的顶部两侧均设有推拉环，网框的内部设有若干呈等间距布置的主过滤网片，主过滤网片安装在主支撑柱的顶端，主支撑柱安装在网框的内底部，网框的内部设有若干呈等间距布置的副过滤网片，副过滤网片安装在副支撑柱的顶端，副支撑柱安装在网框的内底部;副过滤网片安装在主过滤网片的下方;相邻两个主过滤网片之间为引流口，副过滤网片与主过滤网片之间为引流槽，副过滤网片与主过滤网片均为网状结构。
10.根据权利要求1所述的多层渗透式废水过滤处理装置，其特征在于：进料斗的顶部与过滤池的顶部之间设有对接架。
说明书
多层渗透式废水过滤处理装置
技术领域
本发明涉及过滤处理装置，特别涉及多层渗透式废水过滤处理装置。
背景技术
污水处理过滤器使用场合有冶金行业的给排水系统---连铸连轧水系统，高炉水系统，浊、净环水循环系统和补水系统;电厂行业的汽轮机冷却水系统;锅炉湿法冷却水系统;大型空压机、大型制氧机、大型空调机冷却水系统;汽轮机海水、湖水、河水直流式冷却过滤系统。在农用滴灌水系统中也得到普遍应用。通过物理作用分离、回收废水中不溶解的悬浮状态污染物的方法，可分为重力分离法、离心分离法和筛滤截留法等。属于重力分离法的处理单元有沉淀、上浮，相应使用的处理设备是沉砂池、沉淀池、隔油池、气浮池及其附属装置等。离心分离法本身就是一种处理单元，使用的处理装置有离心分离机和水旋分离器等。筛滤截留法有栅筛截留和过滤两种处理单元，前者使用的处理设备是格栅、筛网，而后者使用的是砂滤池和微孔滤机等。以热交换原理为基础的处理方法也属于物理处理法，其处理单元有蒸发、结晶等。现有的污水处理过滤器不方便对污水进行多级过滤处理，对污水进行渗透过滤处理效率低。
发明内容
本发明所要解决的技术问题是提供对过滤仓内的活性炭颗粒进行更换，大大提高了对污水进行过滤处理的效率的多层渗透式废水过滤处理装置。
本发明是通过以下技术方案来实现的：

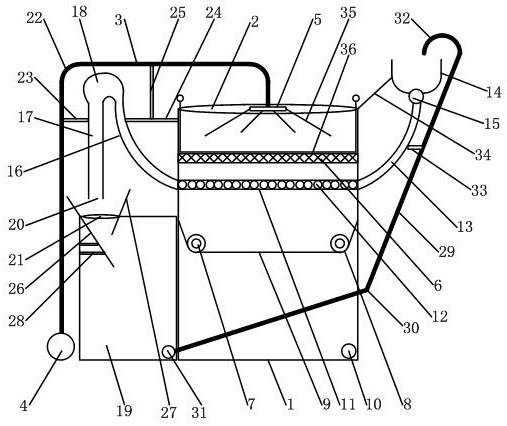

多层渗透式废水过滤处理装置，包括过滤池，过滤池的顶部设有进水口，过滤池的顶部连接有进水管道，进水管道的一端设有出水仓，出水仓的底面为网状结构，进水管道的另一端设有进水泵;过滤池的内部设有过滤网床与半渗透膜，半渗透膜安装在过滤网床的下方，过滤池的底部设有排污泵，过滤池的内部设有过滤仓，过滤仓布置在过滤网床与半渗透膜之间，过滤仓的顶面与底面均为网状结构，过滤仓的内部填充有活性炭颗粒，过滤池的一侧设有进料仓，进料仓的下部与过滤仓的一侧连通，进料仓的上部设有进料斗，进料斗的顶部为开口结构，进料斗的底部与进料仓的上部之间设有进料泵，进料仓的上端高度大于过滤池的顶部，过滤池的另一侧设有出料仓，出料仓的上部设呈竖向布置的下料管道，下料管道的下端设有出料口，出料仓的下部与过滤仓的另一侧连通，下料管道的上端与出料仓的上部之间设有弯曲仓，下料管道的下端为自由端;出料仓的上端高度大于过滤池的顶部。
进一步地，所述出料仓的内侧与过滤池的端部外侧壁之间设有第二固定架，第二固定架上设有支撑架，进水管道安装在支撑架上，下料管道的外侧部位置与进水管道之间设有第一固定架;进水管道的中部设有弯曲部。
进一步地，所述出水仓的底面设有若干呈倾斜状的喷淋管，喷淋管的上端与出水仓的底部连通，喷淋管的下端为自由端。
进一步地，所述过滤池的底部外侧壁位置设有收料池，收料池的顶部设有进料口，进料口安装在下料管道的下方，进料口的一侧设有主导料片，进料口的另一侧设有副导料片，副导料片与主导料片呈Y型布置，副导料片的下端安装在主导料片的中部上方;副导料片与主导料片之间为引流槽。所述主导料片的背部设有固定块，固定块安装在过滤池的顶部内侧壁位置。
进一步地，所述过滤池的内部设有一对呈平行布置的张紧辊，张紧辊的横截面为等腰梯形形状，半渗透膜绕过张紧辊的表面，半渗透膜的内部为渗透腔;过滤池的内部两侧均设有一对定位轴，张紧辊的端部套装在定位轴的端部外周面。
进一步地，所述过滤池的内顶部位置设有过滤框，喷淋管安装在过滤框的上方，过滤框安装在过滤网床上，过滤框的底面为网状结构;。
进一步地，所述进料仓的上端比下端宽大，出料仓的上端比下端宽大。
进一步地，所述过滤框包括网框，网框的顶部两侧均设有推拉环，网框的内部设有若干呈等间距布置的主过滤网片，主过滤网片安装在主支撑柱的顶端，主支撑柱安装在网框的内底部，网框的内部设有若干呈等间距布置的副过滤网片，副过滤网片安装在副支撑柱的顶端，副支撑柱安装在网框的内底部;副过滤网片安装在主过滤网片的下方;相邻两个主过滤网片之间为引流口，副过滤网片与主过滤网片之间为引流槽，副过滤网片与主过滤网片均为网状结构。
进一步地，所述进料斗的顶部与过滤池的顶部之间设有对接架。
本发明的有益效果是：将进水泵置于污水中，进水管道通过进水泵将污水抽送到出水仓内，出水仓将污水喷淋到过滤池内，通过过滤网床对污水进行过滤处理，过滤处理后的污水进入过滤池内，再通过过滤仓对污水进行二级过滤处理，过滤仓通过活性炭颗粒对污水进行大大提高了过滤的效率;再通过半渗透膜对污水进行渗透过滤处理，通过排污泵方便排出过滤处理后的水;进料斗储存活性炭颗粒，进料斗通过进料泵将活性炭颗粒输送到进料仓内，从而对过滤仓内的活性炭颗粒进行更换，大大提高了对污水进行过滤处理的效率;通过出料仓输出旧的活性炭颗粒，由弯曲仓输出，并从下料管道送出就的活性炭颗粒;大大提高了对污水进行过滤处理的效率。
