申请日20200720
公开(公告)日20201002
IPC分类号B01F7/24; B01F7/00; B01F15/00; C02F11/00
摘要
本发明涉及废水处理技术领域，且公开了一种用于废水处理罐内污泥的搅拌装置，通过浮球进入开放式电路后产生电流使其电连接的线圈内有电流经过，内部缠绕的齿轮产生磁性，产生吸引力，从而从啮合状态分离，搅拌器由转动变成停止转动的状态，从而自动搅拌。实现了无需人工，无需反泵，人体自然不会吸入有害气体，也加快了在污泥处理上的效率。通过在开始搅拌阶段半齿轮驱动杆和双端齿轮以及磁性半齿轮三者之间齿轮彼此啮合，在驱动电机的驱动下，正常发生搅拌，当水位下降浮球随着水位而下降，伸缩杆拉伸结束，其转动杆发生转动，浮球下降至至极限，通电显现出磁性的齿轮彼此之间相互吸引，与半齿轮驱动杆，搅拌机停止转动。
权利要求书

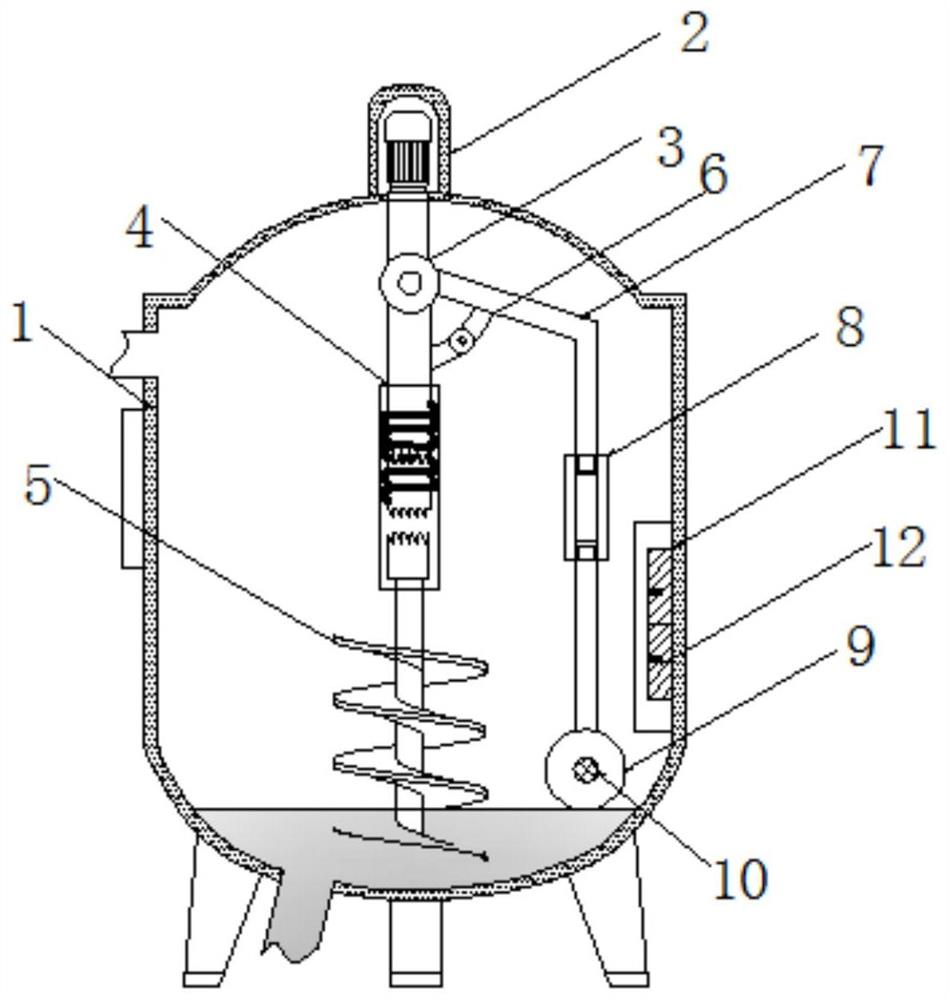

1.一种用于废水处理罐内污泥的搅拌装置，包括罐体(1)，其特征在于：所述罐体(1)的底部固定安装有驱动电机(2)，所述驱动电机(2)的下端固定连接有轴承(3)，所述轴承(3)的下端固定连接有驱动调节机构(4)，所述驱动调节机构(4)远离轴承(3)的一端固定连接有搅拌器(5)，所述驱动调节机构(4)靠近轴承(3)的一端固定连接有支撑杆(6)，所述轴承(3)的右侧活动连接有转动杆(7)，所述转动杆(7)远离轴承(3)的一端固定连接有伸缩杆(8)，所述伸缩杆(8)的下端固定连接有浮球(9)，所述浮球(9)的内部固定安装有小磁石(10)，所述罐体(1)靠近伸缩杆(8)的一侧固定安装有开放式电路(11)，所述开放式电路(11)的内侧固定安装有条形磁铁(12);
所述驱动调节机构(4)，包括驱动机构外壳(41)，所述驱动机构外壳(41)的内部活动连接有半齿轮驱动杆(42)，所述半齿轮驱动杆(42)的上端活动安装有双端齿轮(43)，所述双端齿轮(43)远离半齿轮驱动杆(42)的一端活动连接有磁性半齿轮(44)，所述磁性半齿轮(44)的外侧固定安装有线圈(45)。
2.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述线圈(45)具有良好的弹性，上端从磁性半齿轮(44)，缠绕至上端齿轮底端，且与开放式电路(11)电连接。
3.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述开放式电路(11)安装靠近伸缩杆(8)的一侧，且浮球(9)在开放式电路(11)旁浮动时与开放式电路(11)相切。
4.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述搅拌器(5)与驱动调节机构(4)中的半齿轮驱动杆(42)固定连接。
5.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述轴承(3)下端位置固定连接有支撑杆(6)，支撑杆(6)远离轴承(3)的一侧连接转动杆(7)，支撑杆(6)可收缩;转动杆(7)的一端活动连接有轴承(3)，另一端固定连接有伸缩杆(8)。
6.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述浮球(9)在与开放式电路(11)不相切时，电路不通电，当浮球(9)与开放式电路(11)相切时，电路通电，且越靠近罐底相切，电流越大。
7.根据权利要求1所述的一种用于废水处理罐内污泥的搅拌装置，其特征在于：所述罐体(1)上端口设有进水口，罐体(1)下端设有排污口。
说明书
一种用于废水处理罐内污泥的搅拌装置
技术领域
本发明涉及废水处理技术领域，具体为一种用于废水处理罐内污泥的搅拌装置。
背景技术
现有污水处理中，大多采用分布操作，罐内停止进水后将多余污水抽出，进行反泵后进行抽取，在抽取污泥的过程中，每隔一段时间还会进行反泵防止底部污泥过稠，带来的抽取困难，造成抽泥泵的损伤。废水处理中的污泥且含有对人体有害成分且气味刺鼻，对人体健康产生一定的危害，在抽泥过程中多次反泵也会造成抽取效率低下的，加长污泥处理时间，污泥处理效率降低。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于废水处理罐内污泥的搅拌装置，具备搅拌过程对人体无害，且无需反泵的优点，解决了人工搅拌，抽取过程多次反泵的问题。
(二)技术方案
为实现上述对人体无害，且无需反泵目的，本发明提供如下技术方案：一种用于废水处理罐内污泥的搅拌装置，包括罐体，所述罐体的底部固定安装有驱动电机，所述驱动电机的下端固定连接有轴承，所述轴承的下端固定连接有驱动调节机构，所述驱动调节机构远离轴承的一端固定连接有搅拌器，所述驱动调节机构靠近轴承的一端固定连接有支撑杆，所述轴承的右侧活动连接有转动杆，所述转动杆远离轴承的一端固定连接有伸缩杆，所述伸缩杆的下端固定连接有浮球，所述浮球的内部固定安装有小磁石，所述罐体靠近伸缩杆的一侧固定安装有开放式电路，所述开放式电路的内侧固定安装有条形磁铁。
所述驱动调节机构，包括驱动机构外壳，所述驱动机构外壳的内部活动连接有半齿轮驱动杆，所述半齿轮驱动杆的上端活动安装有双端齿轮，所述双端齿轮远离半齿轮驱动杆的一端活动连接有磁性半齿轮，所述磁性半齿轮的外侧固定安装有线圈。
优选的，所述线圈具有良好的弹性，上端从磁性半齿轮，缠绕至上端齿轮底端，且与开放式电路电连接。
优选的，所述开放式电路安装靠近伸缩杆的一侧，且浮球在开放式电路旁浮动时与开放式电路相切。
优选的，所述搅拌器与驱动调节机构中的半齿轮驱动杆固定连接。
优选的，所述轴承下端位置固定连接有支撑杆，支撑杆远离轴承的一侧连接转动杆，支撑杆可收缩。转动杆的一端活动连接有轴承，另一端固定连接有伸缩杆。
优选的，所述浮球在与开放式电路不相切时，电路不通电，当浮球与开放式电路相切时，电路通电，且越靠近罐底相切，电流越大。
优选的，所述罐体上端口设有进水口，罐体下端设有排污口。
(三)有益效果
与现有技术相比，本发明提供了一种用于废水处理罐内污泥的搅拌装置，具备以下有益效果：
1、该用于废水处理罐内污泥的搅拌装置，通过浮球进入开放式电路后产生电流使其电连接的线圈内有电流经过，内部缠绕的齿轮产生磁性，产生吸引力，从而从啮合状态分离，搅拌器由转动变成停止转动的状态，从而自动搅拌。实现了无需人工，无需反泵，人体自然不会吸入有害气体，也加快了在污泥处理上的效率。
2、该用于废水处理罐内污泥的搅拌装置，通过在开始搅拌阶段半齿轮驱动杆和双端齿轮以及磁性半齿轮三者之间齿轮彼此啮合，在驱动电机的驱动下，正常发生搅拌，当水位下降浮球随着水位而下降，伸缩杆拉伸结束，其转动杆发生转动，浮球下降至至极限，通电显现出磁性的齿轮彼此之间相互吸引，与半齿轮驱动杆，搅拌机停止转动。（发明人洪卓锋;程祥）
