申请日20200725
公开(公告)日20201009
IPC分类号C02F9/12; C02F101/20; C02F103/16
摘要
本发明涉及一种含有重金属工业废水节能环保处理方法，涉及污水处理净化的技术领域，其使用了一种含有重金属工业废水的去除装备，该装置包括：隔离通道，所示隔离通道用以工业废水进行引流疏通;吸附装置，设于隔离通道中以对工业废水中的杂质进行吸附去除;除杂装置，对除经过吸附装置去除部分杂质之后的工业废水进行进一步去杂操作;本发明具有操作方便、对金属杂质去除性能好的效果。
权利要求书
1.一种含有重金属工业废水节能环保处理方法，其特征在于：其使用了一种含有重金属工业废水的去除装备，该装置包括：
隔离通道(1)，所示隔离通道(1)用以工业废水进行引流疏通;
吸附装置(2)，设于隔离通道(1)中以对工业废水中的杂质进行吸附去除;
除杂装置(3)，对除经过吸附装置(2)去除部分杂质之后的工业废水进行进一步去杂操作;
所述隔离通道(1)包括底板(11)、挡流板(12)以及扰流板(13)，所述挡板设于底板(11)两侧以形成供工业废水流动的流动腔(14)，所述扰流板(13)对称设于底板(11)上，且所述扰流板(13)一端固定，所述扰流板(13)另一端相互远离，所述扰流板(13)与所述挡流板(12)相互配合形成以供工业流水流通的分流通道(15)，所述扰流板(13)相互靠近的一侧设置有调节件(4)，所述调节件(4)两端分别与两所述扰流板(13)相对的侧边连接;
所述吸附装置(2)设置有两套且分别位于两所述挡流板(12)上并与所述分流通道(15)相对应，所述吸附装置(2)包括电磁板(21)、橡胶密封圈(22)、安装槽(23)、限位板(24)、限位槽(25)以及压紧气囊(26)，所述电磁板(21)转动安装于挡流板(12)上，所述安装槽(23)开设于挡流板(12)上以供电磁板(21)安装，所述橡胶密封圈(22)安装于电磁板(21)靠近于安装槽(23)的一侧并与安装槽(23)发生密封抵触，所述限位板(24)通过连接件(5)转动安装于电磁板(21)远离橡胶密封圈(22)的一侧，所述限位槽(25)开设于挡流板(12)上并与安装槽(23)相互连通，且所述限位槽(25)供限位板(24)滑移抵触，所述压紧气囊(26)设于限位板(24)与电磁板(21)之间以驱使电磁板(21)向安装槽(23)的一侧靠拢;
所述除杂装置(3)包括传送带(31)、除杂网(32)、送料板(33)，所述传送带(31)设于底板(11)上且向流动腔(14)外延伸，所述除杂网(32)安装于传送带(31)上以跟随传送带(31)转动，所述送料板(33)倾斜设置于挡流板(12)上且位于传送带(31)的下端以对从除杂网(32)上承接掉落的杂物;

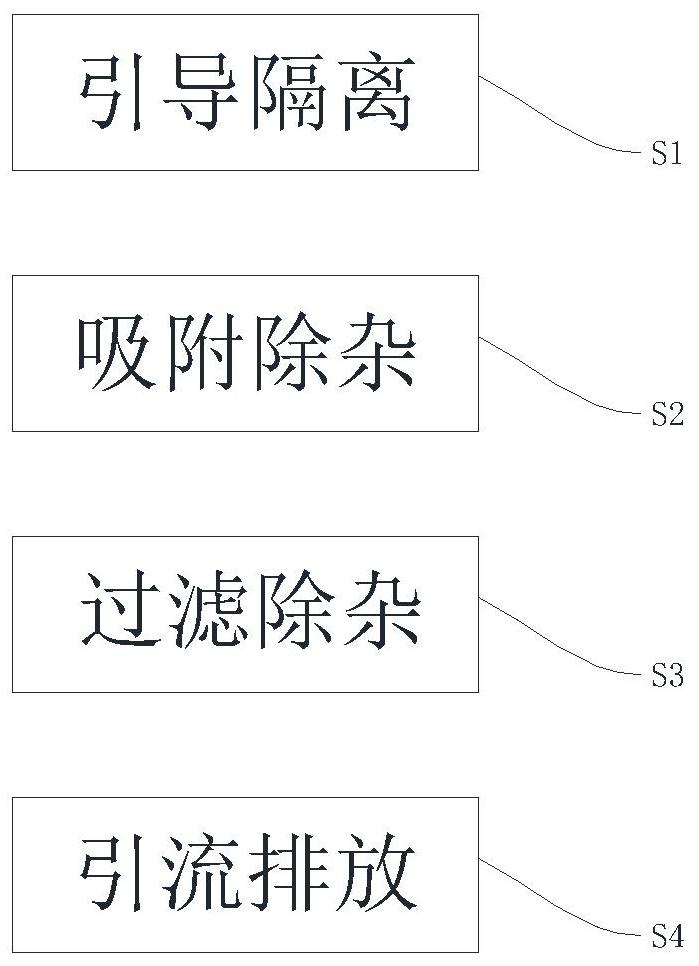

利用该含有重金属工业废水的去除装备对含有重金属工业废水节能环保处理方法包括以下步骤：
S1：引导隔离，将工业废水引导至隔离通道(1)中以防止工业废水渗透至地下水中;
S2：吸附除杂，通过吸附装置(2)上的电磁板(21)对工业废水中的能够被磁铁吸附的杂质进行清除，以降低工业废水中的杂质;
S3：过滤除杂，通过除杂装置(3)上的除杂网(32)对经过吸附装置(2)除杂之后的工业废水进行过滤除杂，以进一步提高工业废水的纯度;
S4：引流排放，将经过吸附除杂以及过滤除杂之后的工业废水排放至外界河流中即可。
2.根据权利要求1所述的一种有重金属工业废水节能环保处理方法，其特征在于：所述调节件(4)包括第一连接杆(51)、第二连接杆(52)以及螺纹套(53)，所述第一连接杆(51)与第二连接杆(52)分别设于两扰流板(13)相对的一侧，所述螺纹套(53)一端与第一连接杆(51)螺纹连接，所述螺纹套(53)另一端与第二连接杆(52)螺纹连接，所述第一连接杆(51)与第二连接杆(52)的螺纹方向相反。
3.根据权利要求1所述的一种有重金属工业废水节能环保处理方法，其特征在于：所述连接件(5)包括连接柱(41)、固定柱(42)、限位环(43)、抵接环(44)以及驱动压簧(45)，所述连接柱(41)一体设于限位板(24)靠近电磁板(21)的一侧，所述固定柱(42)一体设于电磁板(21)上且供连接柱(41)插设限位，所述限位环(43)一体设于连接柱(41)远离限位板(24)的一端，所述抵接环(44)设于固定柱(42)空腔中且与限位环(43)抵触限位，所述驱动压簧(45)套设于连接柱(41)与固定柱(42)上，且所述驱动压簧(45)一侧与电磁板(21)抵触，所述驱动压簧(45)另一端与限位板(24)抵触。
4.根据权利要求3所述的一种有重金属工业废水节能环保处理方法，其特征在于：所述固定柱(42)上开设有若干形变槽(421)，所述形变槽(421)沿固定柱(42)远离电磁板(21)向靠近电磁板(21)的一侧延伸，所述形变槽(421)将固定柱(42)分为若干等分。
5.根据权利要求1所述的一种有重金属工业废水节能环保处理方法，其特征在于：所述扰流板(13)上开设有供限位板(24)嵌设限位的嵌设槽(121)，所述嵌设槽(121)与限位槽(25)相互连通设置。
6.根据权利要求1所述的一种有重金属工业废水节能环保处理方法，其特征在于：所述橡胶密封圈(22)靠近电磁板(21)的一侧一体设置有插接柱(221)，所述电磁板(21)上开设有供插接柱(221)插设连接的插设槽(211)。
说明书
一种含有重金属工业废水节能环保处理方法
技术领域
本发明涉及污水处理净化的技术领域，尤其是涉及一种含有重金属工业废水节能环保处理方法。
背景技术
金属冶炼废水是炼铁、炼钢、轧钢等过程的冷却水及冲浇铸件、轧件的水，由于冶炼废水中含有较多冶炼杂质如铁屑、灰尘杂土甚至一些重金属，除此之外，冶炼废水中也含有一定的重金属，需要将冶炼的工业废水中的杂质以及重金属杂质等处理排除之后才能排放至外界河流中，由于近些年环境污染较为严重，对冶炼的工业废水处理也越来越受到人们的重视。
目前炼钢厂在实际处理冶炼废水时，为了提高工作效率，只是简单的对冶炼工业废水进行过滤处理，将废水中的大块的固体杂质进行去除之后即将废水排放至外界河流中，很显然此种方式不能够很好的将废水中的杂质进行去除，在排放之后，冶炼工业废水中的重金属杂质以对环境以及食物链体系造成一定的影响，故在对冶炼废水的除杂的处理还有改进的空间。
发明内容
针对现有技术存在的不足，本发明的目的是提供一种含有重金属工业废水节能环保处理方法，具有操作方便、对金属杂质去除性能好的效果。
本发明的上述发明目的是通过以下技术方案得以实现的：
一种含有重金属工业废水节能环保处理方法，其使用了一种含有重金属工业废水的去除装备，该装置包括：
隔离通道，所示隔离通道用以工业废水进行引流疏通;
吸附装置，设于隔离通道中以对工业废水中的杂质进行吸附去除;
除杂装置，对除经过吸附装置去除部分杂质之后的工业废水进行进一步去杂操作;
所述隔离通道包括底板、挡流板以及扰流板，所述挡板设于底板两侧以形成供工业废水流动的流动腔，所述扰流板对称设于底板上，且所述扰流板一端固定，所述扰流板另一端相互远离，所述扰流板与所述挡流板相互配合形成以供工业流水流通的分流通道，所述扰流板相互靠近的一侧设置有调节件，所述调节件两端分别与两所述扰流板相对的侧边连接;
所述吸附装置设置有两套且分别位于两所述挡流板上并与所述分流通道相对应，所述吸附装置包括电磁板、橡胶密封圈、安装槽、限位板、限位槽以及压紧气囊，所述电磁板转动安装于挡流板上，所述安装槽开设于挡流板上以供电磁板安装，所述橡胶密封圈安装于电磁板靠近于安装槽的一侧并与安装槽发生密封抵触，所述限位板通过连接件转动安装于电磁板远离橡胶密封圈的一侧，所述限位槽开设于挡流板上并与安装槽相互连通，且所述限位槽供限位板滑移抵触，所述压紧气囊设于限位板与电磁板之间以驱使电磁板向安装槽的一侧靠拢;
所述除杂装置包括传送带、除杂网、送料板，所述传送带设于底板上且向流动腔外延伸，所述除杂网安装于传送带上以跟随传送带转动，所述送料板倾斜设置于挡流板上且位于传送带的下端以对从除杂网上承接掉落的杂物;
利用该含有重金属工业废水的去除装备对含有重金属工业废水节能环保处理方法包括以下步骤：
S1：引导隔离，将工业废水引导至隔离通道中以防止工业废水渗透至地下水中;
S2：吸附除杂，通过吸附装置上的电磁板对工业废水中的能够被磁铁吸附的杂质进行清除，以降低工业废水中的杂质;
S3：过滤除杂，通过除杂装置上的除杂网对经过吸附装置除杂之后的工业废水进行过滤除杂，以进一步提高工业废水的纯度;
S4：引流排放，将经过吸附除杂以及过滤除杂之后的工业废水排放至外界河流中即可。
作为本发明的优选技术方案，所述调节件包括第一连接杆、第二连接杆以及螺纹套，所述第一连接杆与第二连接杆分别设于两扰流板相对的一侧，所述螺纹套一端与第一连接杆螺纹连接，所述螺纹套另一端与第二连接杆螺纹连接，所述第一连接杆与第二连接杆的螺纹方向相反。
作为本发明的优选技术方案，所述连接件包括连接柱、固定柱、限位环、抵接环以及驱动压簧，所述连接柱一体设于限位板靠近电磁板的一侧，所述固定柱一体设于电磁板上且供连接柱插设限位，所述限位环一体设于连接柱远离限位板的一端，所述抵接环设于固定柱空腔中且与限位环抵触限位，所述驱动压簧套设于连接柱与固定柱上，且所述驱动压簧一侧与电磁板抵触，所述驱动压簧另一端与限位板抵触。
作为本发明的优选技术方案，所述固定柱上开设有若干形变槽，所述形变槽沿固定柱远离电磁板向靠近电磁板的一侧延伸，所述形变槽将固定柱分为若干等分。
作为本发明的优选技术方案，所述扰流板上开设有供限位板嵌设限位的嵌设槽，所述嵌设槽与限位槽相互连通设置。
作为本发明的优选技术方案，所述橡胶密封圈靠近电磁板的一侧一体设置有插接柱，所述电磁板上开设有供插接柱插设连接的插设槽。
综上所述，本发明包括以下至少一种有益技术效果：
1.隔离通道的设置，在实际使用的过程中，工业废水能够随着隔离通道形成的流动腔进行流动，保证工业废水中的重金属杂质不会从土壤中进入至地下水环境中;吸附装置的设置，使得流经流动腔中的工业废水中的铁钴镍等能够被磁性吸附，以对杂质进行初步筛除，提高工业废水中的纯度;除杂装置的设置，使得经过吸附装置处理之后的杂质流经至除杂装置的位置处时，能够被除杂网进行拦截，再经过传送带的传送将除杂网上拦截的杂质传送至送料板上，最后只需对送料板上的杂质进行清除即可，此装置在实际使用的过程中操作方便，提高实际操作的便利性的同时能够对工业废水中的杂质进行去除，起到环境保护的效果，除此之外，通过吸附装置以及除杂装置的相互配合，能够将咋子进行分类。一类为可被吸附的铁钴镍杂质，另一类为其他杂质，方便实际操作时对杂质的重复利用;
2.调节件的设置，在实际使用的过程中，能够通过调节件的调节，可根据实际工业废水流量的大小以调整扰流板距离挡流板之间的间距，当工业废水的流量较大时，通过调节件的调节，将两块扰流板之间的间距减小，从而保证大流量的工业废水快速流动，相反的，当工业废水的流量较小时，可适当将扰流板之间的间距加大，以保证工业废水与电磁板之间的接触面积加大，提高电磁板的吸附效果，从而提高对杂质的吸收效果。
3.连接件的设置，在实际使用的过程中，连接件所包含的驱动气囊能够将限位板向嵌设槽中挤压，驱使限位板嵌设于嵌设槽中不易脱落，除此之外，在实际操作的过程中，当压紧气囊中的气体减小时，由于驱动压簧的回弹力的作用，保证限位板也不易脱落，提高限位板安装的稳定性的效果。（发明人程业春;饶明月）
