申请日20200802
公开(公告)日20200925
IPC分类号C02F9/04; C02F103/10
摘要
本发明属于矿山废水处理技术领域，尤其是一种矿山废水处理回收系统，针对现有的矿山废水回收装置在絮凝处理后，无法自动将絮凝物排出，需要人工定时打捞的问题，现提出如下方案，其包括箱体，箱体的一侧内壁上固定连接有进水管，箱体的顶部内壁上开设有投料口，投料口上铰接连接有箱盖，箱体内水平连接有隔板，隔板的顶部一端固定连接有挡板，挡板上固定设置有滤网，箱体的顶部内壁上固定连接有液压缸，液压缸的底部滑动连接有液压杆。本发明通过液压缸与液压杆可以推动滤板下滑，并将滤网上沾附的絮凝物刮下并推送至空腔内的回收槽中，在液压杆下滑时，可以推动第一齿条来转动齿轮与螺纹筒，通过螺纹筒内的螺杆便可以拉动挡水板滑动。
权利要求书

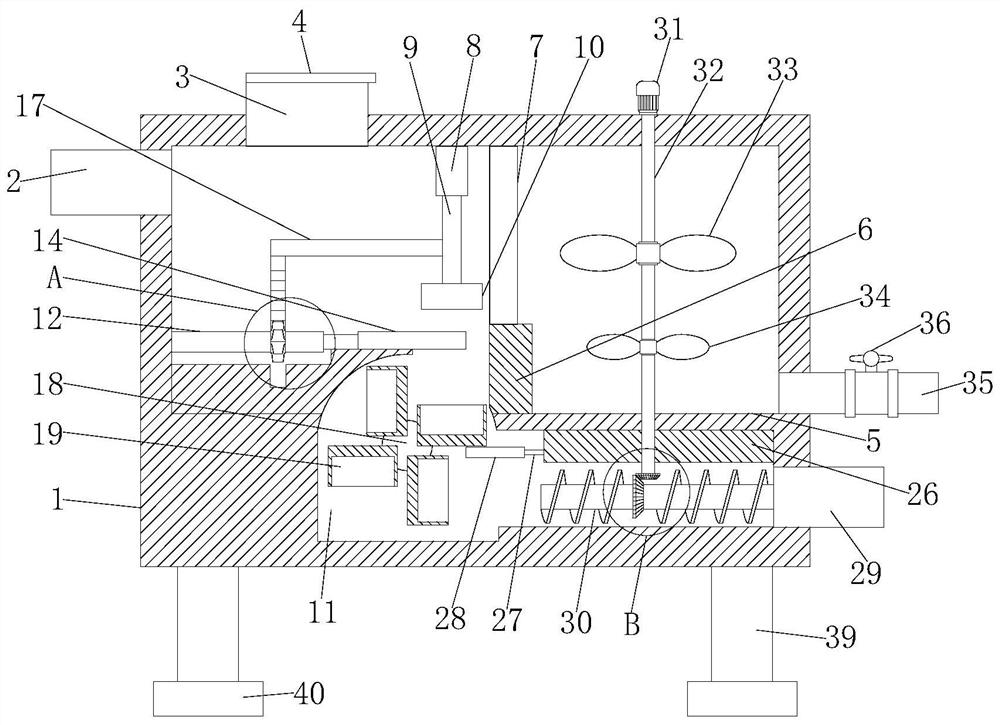

1.一种矿山废水处理回收系统，包括箱体(1)，其特征在于，所述箱体(1)的一侧内壁上固定连接有进水管(2)，箱体(1)的顶部内壁上开设有投料口(3)，投料口(3)上铰接连接有箱盖(4)，箱体(1)内水平连接有隔板(5)，隔板(5)的顶部一端固定连接有挡板(6)，挡板(6)上固定设置有滤网(7)，箱体(1)的顶部内壁上固定连接有液压缸(8)，液压缸(8)的底部滑动连接有液压杆(9)，液压杆(9)的底部固定连接有滤板(10)，滤板(10)与滤网(7)相配合，位于滤板(10)下方的箱体(1)内开设有空腔(11)，箱体(1)的一侧内壁上转动连接有螺纹筒(12)，螺纹筒(12)内螺纹连接套设有螺杆(13)，螺杆(13)的一端固定连接有挡水板(14)，挡水板(14)滑动连接在箱体(1)的底部内壁上，螺纹筒(12)上固定套设有齿轮(15)，齿轮(15)上啮合设置有第一齿条(16)，第一齿条(16)的顶端固定连接有第一横杆(17)的一端，第一横杆(17)的另一端固定连接在液压杆(9)上，空腔(11)内转动设置有第一滚轴(18)，第一滚轴(18)上固定连接有四个回收槽(19)，四个回收槽(19)与空腔(11)的内壁紧密贴合。
2.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述第一滚轴(18)的两端均固定套设有内齿轮(20)，内齿轮(20)上转动套设有外齿轮(21)，外齿轮(21)转动连接在空腔(11)的内壁上，外齿轮(21)的内壁上等距铰接连接有三个棘爪(22)的一端，三个棘爪(22)的一侧均固定连接有弹簧(23)的一端，弹簧(23)的另一端固定连接在外齿轮(21)的内壁上。
3.根据权利要求2所述的一种矿山废水处理回收系统，其特征在于，所述外齿轮(21)上啮合设置有第二齿条(24)，第二齿条(24)的顶端均固定连接有第二横杆(25)的一端，第二横杆(25)的另一端固定连接在液压杆(9)上。
4.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述空腔(11)的顶部内壁上固定连接有限位板(26)，限位板(26)的一侧固定连接有弹簧片(27)的一端，弹簧片(27)的另一端固定连接有橡胶条(28)，橡胶条(28)与回收槽(19)相配合。
5.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述空腔(11)的一侧内壁上固定连接有排污管(29)，位于限位板(26)下方的空腔(11)内转动设置有螺旋输料管(30)。
6.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述箱体(1)的顶部固定连接有电机(31)，电机(31)的输出轴上固定连接有第二滚轴(32)的一端，第二滚轴(32)的另一端延伸至空腔(11)内。
7.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，位于箱体(1)内的第二滚轴(32)上固定套设有大搅拌扇(33)与小搅拌扇(34)，大搅拌扇(33)位于小搅拌扇(34)的上方。
8.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述箱体(1)的一侧内壁上固定连接有出水管(35)，出水管(35)上固定设置有阀门(36)。
9.根据权利要求6所述的一种矿山废水处理回收系统，其特征在于，所述第二滚轴(32)的底端固定连接有第一锥齿轮(37)，第一锥齿轮(37)上啮合设置有第二锥齿轮(38)，第二锥齿轮(38)固定套设在螺旋输料管(30)上。
10.根据权利要求1所述的一种矿山废水处理回收系统，其特征在于，所述箱体(1)的底部四角处均固定连接有撑杆(39)，撑杆(39)的底部固定连接有撑板(40)。
说明书
一种矿山废水处理回收系统
技术领域
本发明涉及矿山废水处理技术领域，尤其涉及一种矿山废水处理回收系统。
背景技术
矿山废水是矿井内的天然溶滤水、选矿废水、选矿废渣堤堰的溢流水以及矿渣堆积场的浸出水等的总称， 矿井水主要由伴随矿井开采而产生的地表渗透水、岩石孔隙水、矿坑水、地下含水层的疏放水、以及井下生产防尘、灌浆、充填污水,选矿厂和洗煤厂污水是矿山废水的主要来源。通常,矿井水pH值在7～8之间,属弱碱性。但是含硫的矿井水,其SO42-较多,大都是酸性水。在含硫矿井,由于矿石或围岩及含硫煤中含有硫化矿物。这些矿物经氧化、分解并溶解在矿井水中,形成酸性水。尤其在开采巷道中,在大量渗入地下水和良好的通风条件下,为硫化矿物的氧化、分解提供了极为有利的环境。
现有的矿山废水回收装置在絮凝处理后，无法自动将絮凝物排出，需要人工定时打捞，费时费力。
发明内容
本发明的目的是为了解决现有的矿山废水回收装置在絮凝处理后，无法自动将絮凝物排出，需要人工定时打捞，费时费力的缺点，而提出的一种矿山废水处理回收系统。
为了实现上述目的，本发明采用了如下技术方案：
一种矿山废水处理回收系统，包括箱体，所述箱体的一侧内壁上固定连接有进水管，箱体的顶部内壁上开设有投料口，投料口上铰接连接有箱盖，箱体内水平连接有隔板，隔板的顶部一端固定连接有挡板，挡板上固定设置有滤网，箱体的顶部内壁上固定连接有液压缸，液压缸的底部滑动连接有液压杆，液压杆的底部固定连接有滤板，滤板与滤网相配合，位于滤板下方的箱体内开设有空腔，箱体的一侧内壁上转动连接有螺纹筒，螺纹筒内螺纹连接套设有螺杆，螺杆的一端固定连接有挡水板，挡水板滑动连接在箱体的底部内壁上，螺纹筒上固定套设有齿轮，齿轮上啮合设置有第一齿条，第一齿条的顶端固定连接有第一横杆的一端，第一横杆的另一端固定连接在液压杆上，空腔内转动设置有第一滚轴，第一滚轴上固定连接有四个回收槽，四个回收槽与空腔的内壁紧密贴合。
优选的，所述第一滚轴的两端均固定套设有内齿轮，内齿轮上转动套设有外齿轮，外齿轮转动连接在空腔的内壁上，外齿轮的内壁上等距铰接连接有三个棘爪的一端，三个棘爪的一侧均固定连接有弹簧的一端，弹簧的另一端固定连接在外齿轮的内壁上。
优选的，所述外齿轮上啮合设置有第二齿条，第二齿条的顶端均固定连接有第二横杆的一端，第二横杆的另一端固定连接在液压杆上。
优选的，所述空腔的顶部内壁上固定连接有限位板，限位板的一侧固定连接有弹簧片的一端，弹簧片的另一端固定连接有橡胶条，橡胶条与回收槽相配合。
优选的，所述空腔的一侧内壁上固定连接有排污管，位于限位板下方的空腔内转动设置有螺旋输料管。
优选的，所述箱体的顶部固定连接有电机，电机的输出轴上固定连接有第二滚轴的一端，第二滚轴的另一端延伸至空腔内。
优选的，位于箱体内的第二滚轴上固定套设有大搅拌扇与小搅拌扇，大搅拌扇位于小搅拌扇的上方。
优选的，所述箱体的一侧内壁上固定连接有出水管，出水管上固定设置有阀门。
优选的，所述第二滚轴的底端固定连接有第一锥齿轮，第一锥齿轮上啮合设置有第二锥齿轮，第二锥齿轮固定套设在螺旋输料管上。
优选的，所述箱体的底部四角处均固定连接有撑杆，撑杆的底部固定连接有撑板。
与现有技术相比，本发明的优点在于：
1.本发明通过液压缸与液压杆可以推动滤板下滑，并将滤网上沾附的絮凝物刮下并推送至空腔内的回收槽中，在液压杆下滑时，可以推动第一齿条来转动齿轮与螺纹筒，通过螺纹筒内的螺杆便可以拉动挡水板滑动，打开空腔，方便使用。
2.本发明通过电机可以转动第二滚轴，进而转动大搅拌扇与小搅拌扇，使得废水与净化剂混合均匀，同时第二滚轴底端的第一锥齿轮可以转动第二锥齿轮与螺纹输料管，通过螺纹输料管可以将空腔内的泥沙与絮凝物通过排污管排出，方便有效。（发明人王小珍）
