申请日20200810
公开(公告)日20200915
IPC分类号B01D29/01; B01D29/64
摘要
本实用新型公开了一种养殖废水处理用过滤装置，包括方体，所述方体内部设有凹槽，所述凹槽内部固定连接有固定板，所述固定板一侧设有过滤网，所述过滤网两侧均固定连接有滑板，所述滑板外壁一侧设有毛刷，所述固定板外壁开设有第一滑槽，所述第一滑槽与滑板滑动连接，所述固定板远离过滤网一侧设有活动板。本实用新型通过在主动轴外壁设置支撑板，支撑板的加入，增加了主动轴的稳定性，滑块的截面形状设置为圆形，使滑块和条形槽之间的摩擦阻力减少，第一滑槽的加入，使滑板的运动轨迹得到限制，第二滑槽的加入，使滑板的稳定性增加，弹簧的加入，使挡板可以回归原来位置，稳定杆的加入，使挡板可以对弹簧进行挤压。
权利要求书

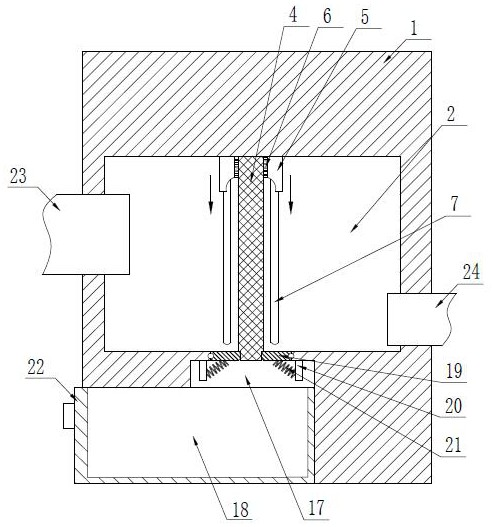

1.一种养殖废水处理用过滤装置，包括方体(1)，其特征在于：所述方体(1)内部设有凹槽(2)，所述凹槽(2)内部固定连接有固定板(3)，所述固定板(3)一侧设有过滤网(4)，所述过滤网(4)两侧均固定连接有滑板(5)，所述滑板(5)外壁一侧设有毛刷(6)，所述固定板(3)外壁开设有第一滑槽(7)，所述第一滑槽(7)与滑板(5)滑动连接，所述固定板(3)远离过滤网(4)一侧设有活动板(8)，所述活动板(8)外壁一侧与滑板(5)一端固定连接，所述凹槽(2)外壁开设有第二滑槽(9)，所述滑板(5)远离活动板(8)一端与第二滑槽(9)滑动连接，所述活动板(8)外壁远离滑板(5)一侧开设有条形槽(10)，所述条形槽(10)内部滑动连接有滑块(11)，所述滑块(11)远离条形槽(10)一侧转动连接有转杆(12)，所述转杆(12)远离滑块(11)一端固定连接有主动轴(13)，所述主动轴(13)外壁转动连接有支撑板(14)，所述支撑板(14)底端与凹槽(2)内壁固定连接，所述支撑板(14)远离固定板(3)一侧设有固定块(15)，所述固定块(15)底端与凹槽(2)内壁固定连接，所述固定块(15)顶部设有电机(16)，所述电机(16)输出轴一端与主动轴(13)固定连接。
2.根据权利要求1所述的一种养殖废水处理用过滤装置，其特征在于：所述凹槽(2)内壁底端开设有连接槽(17)，所述方体(1)外壁一侧开设有稳定槽(18)，所述稳定槽(18)与连接槽(17)连通，所述连接槽(17)内壁一侧铰接有挡板(19)，所述稳定槽(18)内壁固定连接有稳定杆(20)，所述稳定杆(20)与挡板(19)之间设有弹簧(21)，所述稳定槽(18)内部滑动连接有箱体(22)。
3.根据权利要求1所述的一种养殖废水处理用过滤装置，其特征在于：所述方体(1)外壁一侧固定连接有进水管(23)，所述进水管(23)与凹槽(2)连通，所述方体(1)外壁远离进水管(23)一侧固定连接有出水管(24)，所述出水管(24)与凹槽(2)内部连通。
4.根据权利要求1所述的一种养殖废水处理用过滤装置，其特征在于：所述第一滑槽(7)的数量设置为两个，两个所述第一滑槽(7)对称分布于过滤网(4)外壁两侧。
5.根据权利要求2所述的一种养殖废水处理用过滤装置，其特征在于：所述弹簧(21)一端与挡板(19)固定连接，所述弹簧(21)另一端与稳定杆(20)外壁固定连接。
6.根据权利要求1所述的一种养殖废水处理用过滤装置，其特征在于：所述滑板(5)的数量设置为两个，两个所述滑板(5)对称分布于过滤网(4)外壁两侧。
7.根据权利要求1所述的一种养殖废水处理用过滤装置，其特征在于：所述滑块(11)的截面形状设置为圆形，所述第二滑槽(9)的截面形状设置方形。
说明书
一种养殖废水处理用过滤装置
技术领域
本实用新型涉及过滤技术领域，具体涉及一种养殖废水处理用过滤装置。
背景技术
养殖是指培育和繁殖动植物。养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖等种类，随着人们生活水平的不断提高，对各类肉的需求量也不断增加。而养殖废水的处理往往会用到过滤装置，目前，市面上的养殖废水处理用过滤装置在使用一段时间后，过滤网外壁垃圾难以清理，费时费力，使过滤网的使用寿命大大降低。
因此，发明一种养殖废水处理用过滤装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的是提供一种养殖废水处理用过滤装置，通过在主动轴外壁设置支撑板，使主动轴的稳定性增加，滑块的截面形状设置为圆形，使滑块和条形槽之间的摩擦阻力减少，在固定板外壁设置第一条形槽，使滑板的运动轨迹得到限制，挡板和稳定杆之间设置弹簧，使挡板可以复位，以解决技术中的上述不足之处。
为了实现上述目的，本实用新型提供如下技术方案：一种养殖废水处理用过滤装置，包括方体，所述方体内部设有凹槽，所述凹槽内部固定连接有固定板，所述固定板一侧设有过滤网，所述过滤网两侧均固定连接有滑板，所述滑板外壁一侧设有毛刷，所述固定板外壁开设有第一滑槽，所述第一滑槽与滑板滑动连接，所述固定板远离过滤网一侧设有活动板，所述活动板外壁一侧与滑板一端固定连接，所述凹槽外壁开设有第二滑槽，所述滑板远离活动板一端与第二滑槽滑动连接，所述活动板外壁远离滑板一侧开设有条形槽，所述条形槽内部滑动连接有滑块，所述滑块远离条形槽一侧转动连接有转杆，所述转杆远离滑块一端固定连接有主动轴，所述主动轴外壁转动连接有支撑板，所述支撑板底端与凹槽内壁固定连接，所述支撑板远离固定板一侧设有固定块，所述固定块底端与凹槽内壁固定连接，所述固定块顶部设有电机，所述电机输出轴一端与主动轴固定连接。
优选的，所述凹槽内壁底端开设有连接槽，所述方体外壁一侧开设有稳定槽，所述稳定槽与连接槽连通，所述连接槽内壁一侧铰接有挡板，所述稳定槽内壁固定连接有稳定杆，所述稳定杆与挡板之间设有弹簧，所述稳定槽内部滑动连接有箱体。
优选的，所述方体外壁一侧固定连接有进水管，所述进水管与凹槽连通，所述方体外壁远离进水管一侧固定连接有出水管，所述出水管与凹槽内部连通。
优选的，所述第一滑槽的数量设置为两个，两个所述第一滑槽对称分布于过滤网外壁两侧。
优选的，所述弹簧一端与挡板固定连接，所述弹簧另一端与稳定杆外壁固定连接。
优选的，所述滑板的数量设置为两个，两个所述滑板对称分布于过滤网外壁两侧。
优选的，所述滑块的截面形状设置为圆形，所述第二滑槽的截面形状设置方形。
在上述技术方案中，本实用新型提供的技术效果和优点：
通过在主动轴外壁设置支撑板，支撑板的加入，增加了主动轴的稳定性，滑块的截面形状设置为圆形，使滑块和条形槽之间的摩擦阻力减少，第一滑槽的加入，使滑板的运动轨迹得到限制，第二滑槽的加入，使滑板的稳定性增加，弹簧的加入，使挡板可以回归原来位置，稳定杆的加入，使挡板可以对弹簧进行挤压，该装置可以对过滤网外壁进行有效清理，省时省力，增加过滤网的使用寿命。（发明人张金叶）
