申请日20200821
公开(公告)日20200929
IPC分类号C02F1/44; C02F9/02; B01D65/02
摘要
本实用新型适用于净水处理技术领域，提供了一种水处理循环清废装置，其特征在于，包括原水箱、过滤膜、净水箱和废水箱，且依次排列，所述过滤膜包括净水过滤膜和污水过滤膜，且所述过滤膜通过进水管连接原水箱，所述净水过滤膜通过净水管连接净水箱，所述污水过滤膜通过污水管连接废水箱;所述净水箱通过冲洗管连接过滤膜，且所述冲洗管与过滤膜之间安装有第一阀门，所述原水箱通过回水管连接污水管，且所述回水管与污水管之间安装有第二阀门。借此，本实用新型能够有效实现对过滤膜的冲洗，同时能够实现净水的节约，提高节能环保质量。
权利要求书
1.一种水处理循环清废装置，其特征在于，包括原水箱、过滤膜、净水箱和废水箱，且依次排列，所述过滤膜包括净水过滤膜和污水过滤膜，且所述过滤膜通过进水管连接原水箱，所述净水过滤膜通过净水管连接净水箱，所述污水过滤膜通过污水管连接废水箱;
所述净水箱通过冲洗管连接过滤膜，且所述冲洗管与过滤膜之间安装有第一阀门，所述原水箱通过回水管连接污水管，且所述回水管与污水管之间安装有第二阀门。
2.根据权利要求1所述的水处理循环清废装置，其特征在于，所述冲洗管上安装有计时装置，且所述计时装置连接第一阀门。
3.根据权利要求1所述的水处理循环清废装置，其特征在于，所述第二阀门与回水管之间安装有Y型过滤管，所述Y型过滤管包括第一管体、第二管体、位于第一管体一侧的隔板和位于第一管体底部的开关。
4.根据权利要求3所述的水处理循环清废装置，其特征在于，所述第一管体内套接一过滤网，且所述过滤网长度大于第一管体长度，所述第二管体连接第一管体一侧，且所述第二管体与第一管体连接处设有过滤棉。
5.根据权利要求3所述的水处理循环清废装置，其特征在于，所述隔板端部设有伸缩件，且所述伸缩件为防水气缸。
6.根据权利要求3所述的水处理循环清废装置，其特征在于，所述开关螺接第一管体底部。
7.根据权利要求3所述的水处理循环清废装置，其特征在于，所述第一管体轴接回水管，且所述第一管体与第二管体之间通过连接板连接，所述连接板为折叠板。
8.根据权利要求1所述的水处理循环清废装置，其特征在于，所述污水管上设有检测装置，所述检测装置为激光检测器。
说明书
水处理循环清废装置
技术领域
本实用新型涉及净水处理技术领域，尤其涉及一种水处理循环清废装置。
背景技术
在对水质进行处理时，一般是对原水箱内的水质通过膜过滤的形式实现过滤，通过膜过滤将净水过滤形成净水和废水，净水排入到净水箱，废水通过管道排入到废水箱。在长时间过滤过程中，需要对过滤膜进行冲洗，便于继续使用，现有技术一般是利用原水箱内的水进行冲洗，增强原水箱内的水压，对过滤膜进行冲刷，该方法虽然能对膜进行一定的冲洗，但是由于原水箱内的水为净水，容易造成膜清洗不彻底的现象，同时冲洗后的水只能实现废水处理，进而造成一部分的净水浪费。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对上述的缺陷，本实用新型的目的在于提供一种水处理循环清废装置，其可以在实现膜冲洗的情况下，实现节约用水，提高膜使用寿命，降低制造成本。

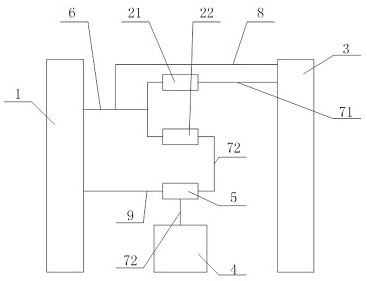

为了实现上述目的，本实用新型提供一种水处理循环清废装置，包括原水箱、过滤膜、净水箱和废水箱，且依次排列，所述过滤膜包括净水过滤膜和污水过滤膜，且所述过滤膜通过进水管连接原水箱，所述净水过滤膜通过净水管连接净水箱，所述污水过滤膜通过污水管连接废水箱;所述净水箱通过冲洗管连接过滤膜，且所述冲洗管与过滤膜之间安装有第一阀门，所述原水箱通过回水管连接污水管，且所述回水管与污水管之间安装有第二阀门。
根据本实用新型的水处理循环清废装置，所述冲洗管上安装有计时装置，且所述计时装置连接第一阀门。
根据本实用新型的水处理循环清废装置，所述第二阀门与回水管之间安装有Y型过滤管，所述Y型过滤管包括第一管体、第二管体、位于第一管体一侧的隔板和位于第一管体底部的开关。
根据本实用新型的水处理循环清废装置，所述第一管体内套接一过滤网，且所述过滤网长度大于第一管体长度，所述第二管体连接第一管体一侧，且所述第二管体与第一管体连接处设有过滤棉。
根据本实用新型的水处理循环清废装置，所述隔板端部设有伸缩件，且所述伸缩件为防水气缸。
根据本实用新型的水处理循环清废装置，所述开关螺接第一管体底部。
根据本实用新型的水处理循环清废装置，所述第一管体轴接回水管，且所述第一管体与第二管体之间通过连接板连接，所述连接板为折叠板。
根据本实用新型的水处理循环清废装置，所述污水管上设有检测装置，所述检测装置为激光检测器。
本实用新型提供了一种水处理循环清废装置，包括原水箱、过滤膜、净水箱和废水箱，且依次排列，所述过滤膜包括净水过滤膜和污水过滤膜，且所述过滤膜通过进水管连接原水箱，所述净水过滤膜通过净水管连接净水箱，所述污水过滤膜通过污水管连接废水箱，通过过滤膜实现对原水的有效过滤处理，将其过滤形成净水和废水，实现有效排出;所述净水箱通过冲洗管连接过滤膜，且所述冲洗管与过滤膜之间安装有第一阀门，所述原水箱通过回水管连接污水管，且所述回水管与污水管之间安装有第二阀门，通过冲洗管对净水箱内的净水实现导流，利用净水对过滤膜进行冲洗，保证对过滤膜的有效冲洗，进而延长过滤膜的使用寿命，同时利用回水管实现对冲洗后净水的有效回收，实现节能效果。本实用新型的有益效果：通过净水对过滤膜进行冲洗，将其内部的污水冲洗完后，流出净水，然后通过回水管实现对净水的有效回流收集，提高过滤膜使用寿命的同时，实现有效的节能环保。（发明人李子彧;李德宝;张文静）
