申请日20200226
公开(公告)日20200616
IPC分类号E03F1/00; E03F5/04; E03F5/14
摘要
本发明涉及一种黑臭水体排污口整治用截污井，属于截污井的技术领域，其包括井筒，井筒开设有溢流口、进水口和截污出口，井筒内竖直滑动连接有过滤网筒，过滤网筒开设有与进水口相适配的入口，过滤网筒的底部靠近进水口的底部为第一过滤部，过滤网筒的侧壁为第二过滤部，沿着远离进水口的方向，过滤网筒的底部设置有阻隔部，阻隔部从第一过滤部远离进水口的一端开始，逐渐向上倾斜，井筒内固定连接有隔板，隔板与井筒侧壁之间设置有缺口，缺口与第一过滤部的形状相适配，本发明具有使溢流口流出的水中不易夹带固态生活垃圾的效果。
权利要求书

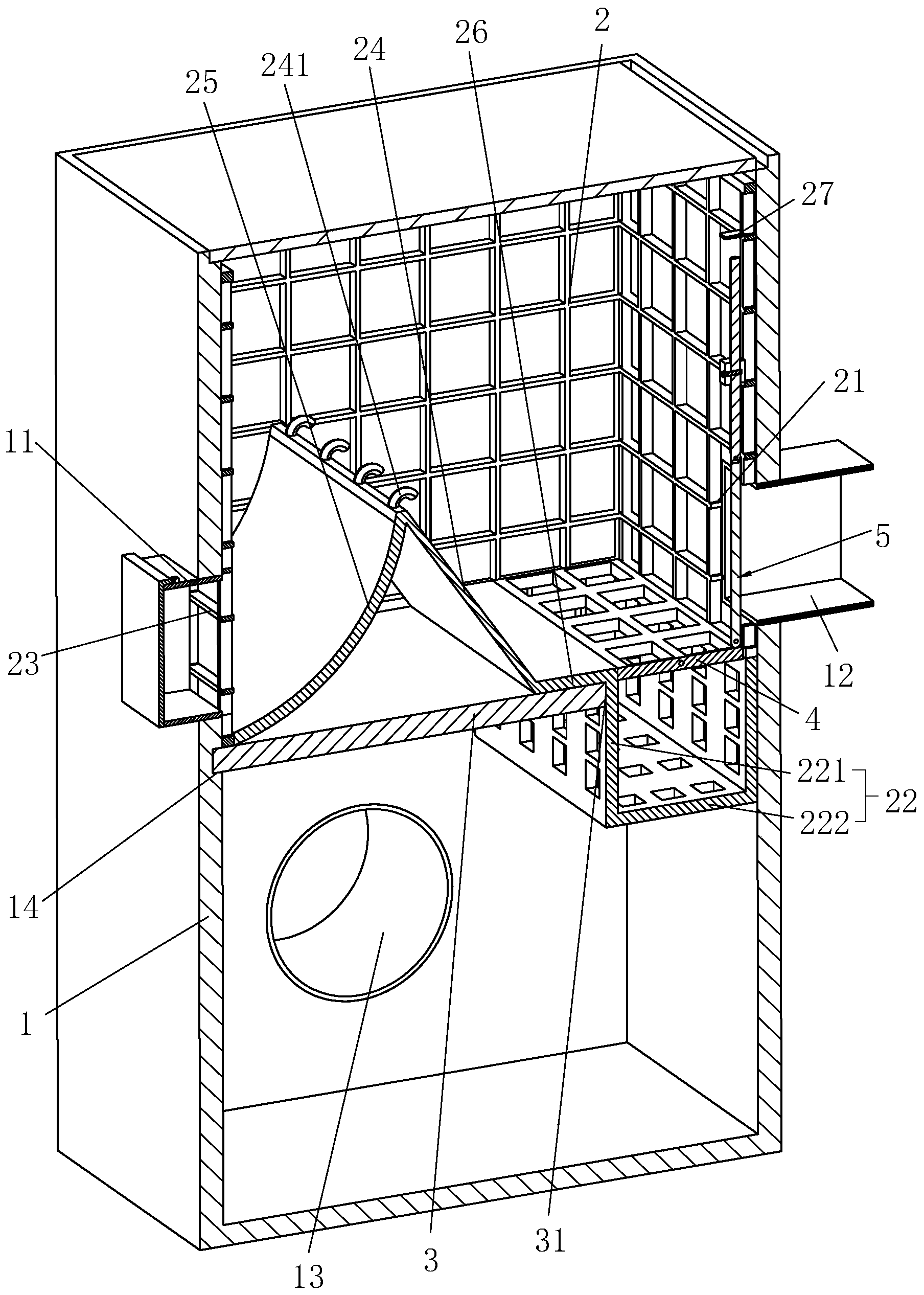

1.一种黑臭水体排污口整治用截污井，包括井筒(1)，井筒(1)开设有溢流口(11)、进水口(12)和截污出口(13)，溢流口(11)和进水口(12)水平且正对，截污出口(13)位于进水口(12)的下方，其特征在于：所述井筒(1)内竖直滑动连接有过滤网筒(2)，过滤网筒(2)开设有与进水口(12)相适配的入口(21)，过滤网筒(2)的底部靠近进水口(12)的底部为第一过滤部(22)，过滤网筒(2)的侧壁为第二过滤部(23)，沿着远离进水口(12)的方向，过滤网筒(2)的底部设置有阻隔部(24)，阻隔部(24)从第一过滤部(22)远离进水口(12)的一端开始，逐渐向上倾斜，井筒(1)内固定连接有隔板(3)，隔板(3)与井筒(1)侧壁之间设置有缺口(31)，缺口(31)与第一过滤部(22)的形状相适配。
2.根据权利要求1所述的一种黑臭水体排污口整治用截污井，其特征在于：所述过滤网筒(2)设置有弧形部(25)，弧形部(25)从阻隔部(24)最顶部开始呈弧形延伸至溢流口(11)底部，且弧形部(25)弧形的内侧正对溢流口(11)。
3.根据权利要求1所述的一种黑臭水体排污口整治用截污井，其特征在于：所述阻隔部(24)最顶部的位置固定连接有倒刺(241)。
4.根据权利要求1所述的一种黑臭水体排污口整治用截污井，其特征在于：所述阻隔部(24)的最低处与第一过滤部(22)之间设置有水平的支撑部(26)，支撑部(26)与进水口(12)的最低处齐平。
5.根据权利要求1所述的一种黑臭水体排污口整治用截污井，其特征在于：所述第一过滤部(22)包括容料侧壁(221)和过滤底壁(222)，容料侧壁(221)从支撑部(26)靠近进水口(12)的一侧开始竖直向下延伸，过滤底壁(222)固定连接于容料侧壁(221)的底部。
6.根据权利要求5所述的一种黑臭水体排污口整治用截污井，其特征在于：所述过滤网筒(2)内设置有水平的过滤网板(4)，过滤网板(4)位于容料侧壁(221)的顶部，过滤网板(4)位于过滤底壁(222)的正上方，且过滤网板(4)与过滤底壁(222)的形状一致。
7.根据权利要求6所述的一种黑臭水体排污口整治用截污井，其特征在于：所述过滤网板(4)设置有倒料组件(5)，倒料组件(5)包括固定部(51)、拉杆(52)和移动杆(53)，过滤网板(4)与过滤网筒(2)转动连接，过滤网板(4)的转动轴线水平且垂直于进水口(12)的轴线，且过滤网板(4)的轴线位于其自身的中部，拉杆(52)与过滤网板(4)靠近进水口(12)一侧铰接连接，拉杆(52)竖直向上延伸，移动杆(53)铰接于拉杆(52)的顶部，移动杆(53)与过滤网筒(2)的内壁竖直滑动连接，固定部(51)与过滤网筒(2)的内壁固定连接，移动杆(53)穿过固定部(51)且与固定部(51)滑动连接，移动杆(53)与固定部(51)之间连接有连接螺丝(511)，当过滤网板(4)水平时，移动杆(53)和拉杆(52)竖直，过滤网筒(2)的内壁固定连接有限位块(27)，当移动杆(53)的顶部与限位块(27)抵接时，拉杆(52)的倾斜角度大于过滤网板(4)的倾斜角度。
8.根据权利要求1-7所述的一种黑臭水体排污口整治用截污井的施工工艺，包括以下步骤：
S1：挖坑，然后从坑底开始砌筑井筒(1)，竖直向上的方向上，井筒(1)首先设置有截污出口(13)，然后井筒(1)砌筑有水平的凹槽(14)，隔板(3)位于凹槽(14)内，且隔板(3)与井筒(1)内壁之间有缺口(31)，最后井筒(1)设置有溢流口(11)和进水口(12);
S2：将过滤网筒(2)放置到井筒(1)内，使过滤网筒(2)的底部与隔板(3)抵接，并使过滤网筒(2)的第一过滤部(22)正对缺口(31)。
说明书
一种黑臭水体排污口整治用截污井及其施工工艺
技术领域
本发明涉及截污井的技术领域，尤其是涉及一种黑臭水体排污口整治用截污井及其施工工艺。
背景技术
目前截污井是在废除已堵塞及老化的污水井附近重新砌筑的井，并使截污井与污水管路连通，截污井能够截去污水中较大的杂质。
现有的可参考公告号为CN206319401U的中国专利，其公开了一种截污井，包括：井筒，所述井筒设有空腔、截污出口、溢流出口及设置于所述截污出口与所述溢流出口之间的进水口，所述截污出口、所述溢流出口及所述进水口分别与所述空腔相通;及隔板，所述隔板安设于所述空腔的内壁上、并形成缺口，所述隔板设置于所述进水口与所述截污出口之间、且靠近所述溢流出口设置。该截污井分流效果好，避免大量雨水流入污水处理厂，增加了污水处理厂的运行负荷。
上述中的现有技术方案存在以下缺陷：，当遇到下雨天气，大量雨水进入进水口时，大部分雨水沿着隔板移动至溢流出口流出，可能带动一部分无水中的固态生活垃圾从溢流口流出，导致溢流口流出的于水中可能夹带一部分固态生活垃圾，而污染河流等。
发明内容
本发明的目的是提供一种使溢流口流出的水中不易夹带固态生活垃圾的黑臭水体排污口整治用截污井。
本发明的上述发明目的是通过以下技术方案得以实现的：
一种黑臭水体排污口整治用截污井，包括井筒，井筒开设有溢流口、进水口和截污出口，溢流口和进水口水平且正对，截污出口位于进水口的下方，所述井筒内竖直滑动连接有过滤网筒，过滤网筒开设有与进水口相适配的入口，过滤网筒的底部靠近进水口的底部为第一过滤部，过滤网筒的侧壁为第二过滤部，沿着远离进水口的方向，过滤网筒的底部设置有阻隔部，阻隔部从第一过滤部远离进水口的一端开始，逐渐向上倾斜，井筒内固定连接有隔板，隔板与井筒侧壁之间设置有缺口，缺口与第一过滤部的形状相适配。
通过采用上述技术方案，下雨天气时，大量雨水进入进水口，污水较重位于水流的下部，雨水位于水流的上部，此时水流较大，水流从进水口进入到井筒内后，穿过入口进入到过滤网筒内，污水直接经过第一过滤部，然后从缺口落入到隔板的下方，并从溢流口流入到污水处理厂，雨水冲上阻隔部，在雨水冲上阻隔部的过程中，固态生活垃圾较重而不易跟随雨水一同上移而冲上阻隔部，阻隔部对固态生活垃圾起到一定的阻挡作用，减小了固态生活垃圾流动到溢流口的可能，同时雨水从溢流口处流出时，需要穿过过滤网筒，能够被过滤网筒的侧壁进一步过滤，达到了使溢流口流出的水中不易夹带固态生活垃圾的效果。
本发明进一步设置为：所述过滤网筒设置有弧形部，弧形部从阻隔部最顶部开始呈弧形延伸至溢流口底部，且弧形部弧形的内侧正对溢流口。
通过采用上述技术方案，水流较大时，雨水能够冲上阻隔部，雨水冲到阻隔部顶部后落到弧形部，弧形部能够对雨水产生引导作用，使雨水能够从竖直流动逐渐变为水平流动，减小了雨水对弧形部的冲击。
本发明进一步设置为：所述阻隔部最顶部的位置固定连接有倒刺。
通过采用上述技术方案，雨水冲上阻隔部然后从溢流口流出，当雨水中夹带固体生活垃圾时，倒刺能够将固体生活垃圾挂住，能够进一步避免固体生活垃圾从溢流口流出。
本发明进一步设置为：所述阻隔部的最低处与第一过滤部之间设置有水平的支撑部，支撑部与进水口的最低处齐平。
通过采用上述技术方案，支撑部的设置，使得隔板对过滤网筒的支撑较为稳定。
本发明进一步设置为：所述第一过滤部包括容料侧壁和过滤底壁，容料侧壁从支撑部靠近进水口的一侧开始竖直向下延伸，过滤底壁固定连接于容料侧壁的底部。
通过采用上述技术方案，使得第一过滤部能够容置更多的固态生活垃圾，能够降低定期清理的频率。
本发明进一步设置为：所述过滤网筒内设置有水平的过滤网板，过滤网板位于容料侧壁的顶部，过滤网板位于过滤底壁的正上方，且过滤网板与过滤底壁的形状一致。
通过采用上述技术方案，污水从进水口进入后，会经过过滤网板和第一过滤部的双层过滤，提高了过滤效果，截污出口不易堵塞。
本发明进一步设置为：所述过滤网板设置有倒料组件，倒料组件包括固定部、拉杆和移动杆，过滤网板与过滤网筒转动连接，过滤网板的转动轴线水平且垂直于进水口的轴线，且过滤网板的轴线位于其自身的中部，拉杆与过滤网板靠近进水口一侧铰接连接，拉杆竖直向上延伸，移动杆铰接于拉杆的顶部，移动杆与过滤网筒的内壁竖直滑动连接，固定部与过滤网筒的内壁固定连接，移动杆穿过固定部且与固定部滑动连接，移动杆与固定部之间连接有连接螺丝，当过滤网板水平时，移动杆和拉杆竖直，过滤网筒的内壁固定连接有限位块，当移动杆的顶部与限位块抵接时，拉杆的倾斜角度大于过滤网板的倾斜角度。
通过采用上述技术方案，当污水正常流动时，若溢流口有水流出，说明过滤网板有一定的堵塞，此时，拧下连接螺丝，竖直上移移动杆，移动杆带动拉杆上移，拉杆带动过滤网板转动，过滤网板靠近进水口的一侧向上使过滤网板变倾斜，从而过滤网板上的固态生活垃圾会沿着倾斜的过滤网板滑落到第一过滤部内，并落在过滤底壁上，然后使移动杆下移到原位，再使连接螺丝穿过固定部并与移动杆拧紧，此时，过滤网板为水平状态，污水从进水口进入后，穿过过滤网板，然后落入容料侧壁内，之后穿过容料侧壁，使得过滤网筒能够进一步起到过滤作用，延长了对过滤网筒内部固态生活垃圾的清理周期。
一种黑臭水体排污口整治用截污井的施工工艺，包括以下步骤：
S1：挖坑，然后从坑底开始砌筑井筒，竖直向上的方向上，井筒首先设置有截污出口，然后井筒砌筑有水平的凹槽，隔板位于凹槽内，且隔板与井筒内壁之间有缺口，最后井筒设置有溢流口和进水口;
S2：将过滤网筒放置到井筒内，使过滤网筒的底部与隔板抵接，并使过滤网筒的第一过滤部正对缺口。
综上所述，本发明的有益技术效果为：
1.通过设置过滤网筒和阻隔部，阻隔部对固态生活垃圾起到一定的阻挡作用，减小了固态生活垃圾流动到溢流口的可能，同时雨水从溢流口处流出时被过滤网筒的侧壁进一步过滤，达到了使溢流口流出的水中不易夹带固态生活垃圾的效果;
2.通过设置第一过滤部和过滤网板，过滤网板和第一过滤部对污水双层过滤，提高了过滤效果，截污出口不易堵塞;
3.通过设置倒料组件，延长了对过滤网筒内部固态生活垃圾的清理周期。（发明人林志宏;熊海明;韩立建;李土旺;黄昭均）
