申请日20200415
公开(公告)日20200811
IPC分类号C02F9/02; B01D36/04; E03F5/04; E03F5/10; E03F5/14; E03F5/18
摘要
本发明涉及一种基于多点混排及调蓄的雨污水处理系统,包括设有彼此连通的智能截流井和初雨调蓄截污室，智能截流井在旱季排污或者雨季初雨时将从治理排水口进入的污水或雨水经由截污管道排放至初雨调蓄截污室，并将雨季初雨后期的雨水排放至外部水体，初雨调蓄截污室用于将智能截流井排入的污水进行预处理后排出至污水处理厂，或雨季的初雨进行处理后存储。本发明通过智能截流井将旱季的污水以及雨季的初雨截流并汇入初雨调蓄截污室，将雨季初雨后期的雨水排放至水体，初雨调蓄截污室对污水初步处理后排至污水处理厂，并将初雨进行处理后存储，实现了错混接雨水排口旱季截污和雨季初期雨水的收集，减少了对受纳水体的污染，为水体水质提升提供保障。
权利要求书

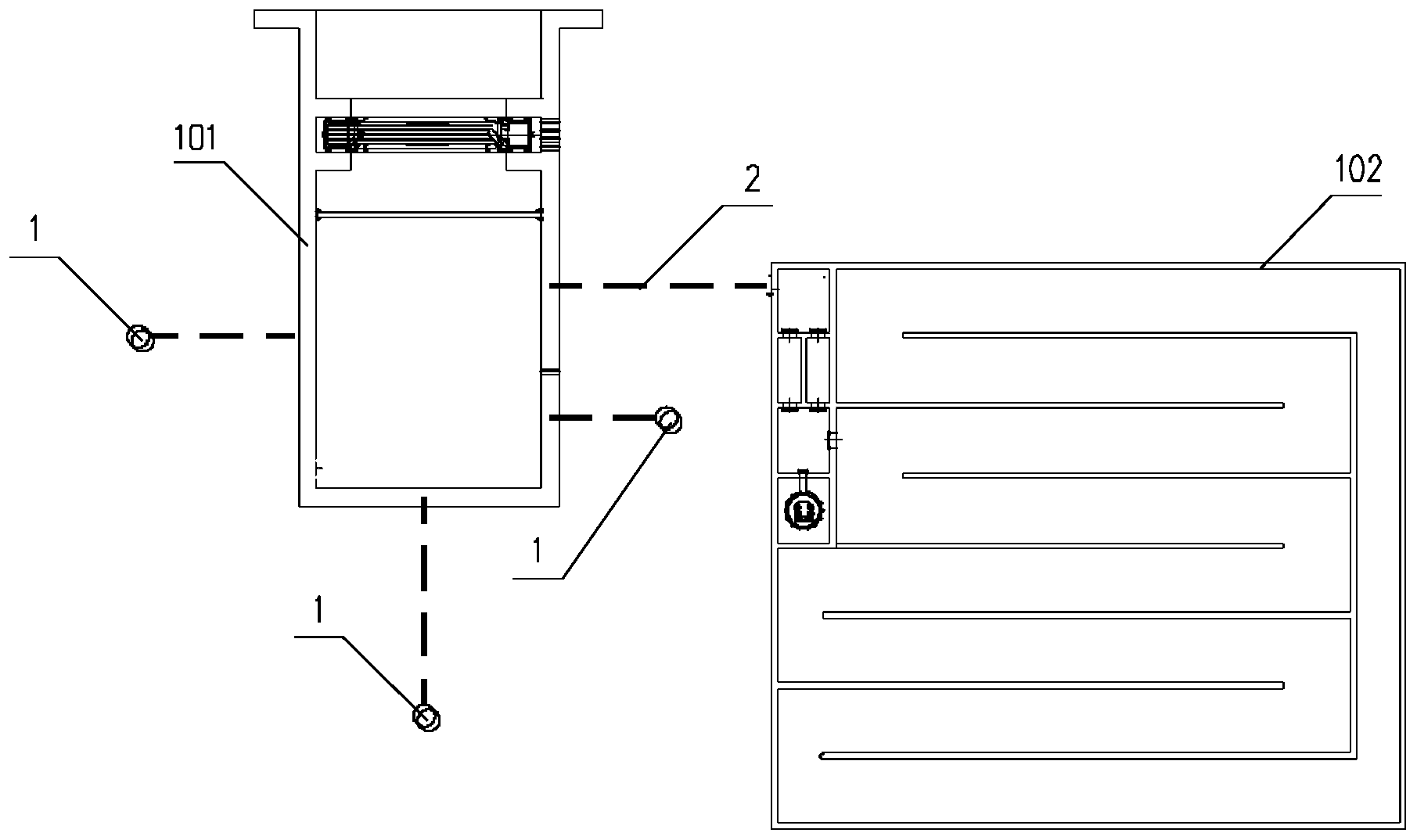

1.一种基于多点混排及调蓄的雨污水处理系统,其特征在于:包括设有多个治理排水口(1)的智能截流井(101)和与污水处理厂连通的初雨调蓄截污室(102)，所述智能截流井(101)与所述初雨调蓄截污室(102)之间通过截污管道(2)连通，所述智能截流井(101)用于在旱季排污或者雨季初雨时将从所述治理排水口(1)进入的污水或雨水经由所述截污管道(2)排放至所述初雨调蓄截污室(102)，并将雨季初雨后期的雨水排放至外部水体，所述初雨调蓄截污室(102)用于将所述智能截流井排入的污水进行预处理后排出至污水处理厂，或雨季的初雨进行处理后存储。
2.根据权利要求1所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述智能截流井(101)内设有截污闸门(3)、轻质浮动拦渣网(4)和雨水闸门(5)，所述轻质浮动拦渣网(4)和雨水闸门(5)竖向平行间隔设置在所述智能截流井内，多个所述治理排水口(1)设置在所述智能截流井(101)位于所述轻质浮动拦渣网(4)远离所述雨水闸门(5)一侧的侧壁上，所述截污管道(2)的一端伸入所述智能截流井(101)内，并与智能截流井(101)内位于所述轻质浮动拦渣网(4)远离所述雨水闸门(5)一侧连通，且所述截污闸门(3)设置在所述智能截流井(101)的内壁上与所述截污管道(2)一端连通的位置处，用于打开或关闭所述截污管道(2)的一端，所述智能截流井(101)内位于所述雨水闸门(5)远离所述轻质浮动拦渣网(4)一侧与外部水体连通，所述雨水闸门(5)用于打开或关断所述智能截流井(101)内与外部水体之间的排水通道。
3.根据权利要求2所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述智能截流井(101)内位于所述雨水闸门(5)远离所述轻质浮动拦渣网(4)的一侧设有水位计(6)。
4.根据权利要求1所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述初雨调蓄截污室(102)包括处理池和调蓄池，所述处理池和调蓄池之间设有用于控制二者之间侧壁上的通道连通或关断的第一限流闸门(10)，所述处理池与所述截污管道(2)的另一端连通，并将从所述智能截流井(101)排入的初雨进行处理后排放至所述调蓄池内存储，所述调蓄池还通过市政干管连通至污水处理厂，并将所述智能截流井(101)排入的污水经过所述处理池处理后排出至污水处理厂。
5.根据权利要求4所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述处理池内分隔成顺次连通设置的进水室、处理室、分流室和抽排室，所述进水室与所述截污管道(2)的另一端连通连通，所述处理室内设有粉碎格栅(8)，所述第一限流闸门(10)设置在所述分流室内与所述调蓄池相邻的侧壁上，并控制所述分流室与所述调蓄室之间的通道连通或关断，所述分流室和抽排室之间设有用于控制二者之间侧壁上的通道连通或关断的第二限流闸门(11)，所述抽排室内设有泵站(12)，所述泵站(12)的输出端设有连通至污水处理厂的抽排管路(13)，所述泵站(12)将经过所述处理池处理后的污水经由抽排管路(13)抽排出至污水处理厂。
6.根据权利要求5所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述处理池内还设有第一检修闸门(7)和第二检修闸门(9)，所述第一检修闸门(7)设置在所述进水室与所述处理室之间的侧壁上，并用于控制二者之间侧壁上的通道连通或关断，所述第二检修闸门(9)设置在所述处理室和分流室之间的侧壁上，并用于控制二者之间侧壁上的通道连通或关断。
7.根据权利要求1-6任一项所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述调蓄池内沿着其宽度方向设有用于减小短流的隔板组件。
8.根据权利要求7所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:所述隔板组件包括第一隔板组件和第二隔板组件，所述第一隔板组件包括平行于所述调蓄室宽度方向并靠近所述调蓄室宽度方向一侧侧壁的挡板(16)和垂直于所述挡板(16)方向平行间隔设置的多个第一隔板(17)，所述第二隔板组件包括沿着垂直于所述调蓄室宽度方向侧壁平行间隔设置于所述调蓄室宽度方向另一侧侧壁的多个第二隔板(18)，所述第一隔板(17)和第二隔板(18)的长度均小于所述调蓄池的宽度，多个所述第一隔板(17)和多个所述第二隔板(18)交错设置于所述挡板(16)的侧壁与所述调蓄室宽度方向另一侧侧壁上。
9.根据权利要求8所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:还包括多个除臭机构(14)，多个所述除臭机构(14)设置在所述调蓄池内对应的所述第一隔板(17)和第二隔板(18)的侧壁上。
10.根据权利要求8所述的基于多点混排及调蓄的雨污水处理系统,其特征在于:还包括多个反冲洗机构(15)，多个所述反冲洗机构(15)一一对应的设置在相邻的所述第一隔板(17)和第二隔板(18)之间。
说明书
一种基于多点混排及调蓄的雨污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种基于多点混排及调蓄的雨污水处理系统。
背景技术
根据《城市黑臭水体整治——排水口、管道及检查井治理技术指南》排口分类，排水口主要分为分流制排水口、合流制排水口以及其它排水口。其中分流制排水口包含分流制污水口：向水体直接排放污水的排水口，直接导致水体污染;分流制雨水口：向水体直接排放雨水的排水口，因在降雨初期排放的雨水水质较差，会给水体带来一定程度的污染;分流制雨污混接雨水口：因存在混接污水，故旱天会向水体排污，同时也存在初期雨水污染;以及分流制雨污混接截流溢流口：针对雨污混接，在雨水排水口实施了截流措施的排水口，其存在溢流污染与水体水倒灌的问题，与混接排口类似。其中分流制污水口可通过管道改造进入污水处理厂，因此受纳水体的最大污染源头之一就是分流制雨水排口的初期雨水污染以及分流制雨污混接口的排污和初期雨水污染。
国内外对初期雨水进行了相关研究报道，国外有研究认为，1h雨量达到12.7mm的降雨能冲刷掉90%以上的地表污染物。国内也对上海相关道路进行了地面径流研究，研究表明在降雨量达到10mm时，径流水质已基本稳定;国内还有研究认为一般控制量在6-8mm可控制60%-80%的污染量。
为解决我国水环境质量日益恶化的突出问题，国务院先后颁布《水污染防治行动计划》、《城市黑臭水体整治工作指南》等水环境治理文件，旨在推动我国水环境质量改善，提高水环境安全。目前，国内外对分流制初期雨水污染还尚未形成有效的控制措施，初期雨水污染仍是水环境管理的重点和难点。
发明内容
本发明所要解决的技术问题是针对上述现有技术的不足，提供一种基于多点混排及调蓄的雨污水处理系统。
本发明解决上述技术问题的技术方案如下：一种基于多点混排及调蓄的雨污水处理系统,包括设有多个治理排水口的智能截流井和与污水处理厂连通的初雨调蓄截污室，所述智能截流井与所述初雨调蓄截污室之间通过截污管道连通，所述智能截流井用于在旱季排污或者雨季初雨时将从所述治理排水口进入的污水或雨水经由所述截污管道排放至所述初雨调蓄截污室，并将雨季初雨后期的雨水排放至外部水体，所述初雨调蓄截污室用于将所述智能截流井排入的污水进行预处理后排出至污水处理厂，或雨季的初雨进行处理后存储。
本发明的有益效果是：本发明的基于多点混排及调蓄的雨污水处理系统，通过设置截污闸门可以分别针对进入所述智能截流井的雨水和污水进行处理，智能截流井将旱季的污水以及雨季的初雨截流并汇入所述初雨调蓄截污室，将雨季初雨后期相对干净的雨水排放至水体，初雨调蓄截污室对污水初步处理后排至污水处理厂，并将初雨进行处理后存储，实现了错混接雨水排口旱季截污和雨季初期雨水的收集，减少了对受纳水体的污染，为水体水质提升提供保障。
在上述技术方案的基础上，本发明还可以做如下改进：
进一步：所述智能截流井内设有截污闸门、轻质浮动拦渣网和雨水闸门，所述轻质浮动拦渣网和雨水闸门竖向平行间隔设置在所述智能截流井内，多个所述治理排水口设置在所述智能截流井位于所述轻质浮动拦渣网远离所述雨水闸门一侧的侧壁上，所述截污管道的一端伸入所述智能截流井内，并与智能截流井内位于所述轻质浮动拦渣网远离所述雨水闸门一侧连通，且所述截污闸门设置在所述智能截流井的内壁上与所述截污管道一端连通的位置处，用于打开或关闭所述截污管道的一端，所述智能截流井内位于所述雨水闸门远离所述轻质浮动拦渣网一侧与外部水体连通，所述雨水闸门用于打开或关断所述智能截流井内与外部水体之间的排水通道。
上述进一步方案的有益效果是：通过设置所述截污闸门可以针对污水和初雨开闸，并将污水和初雨通过截污管道经过所述浮动拦渣网初步过滤后排入所述初雨调蓄截污室内，并针对初雨后期的雨水关闸，然后将雨水闸门打开，从而将初雨后期相对干净的雨水排入水体，减少对受纳水体的污染。
进一步：所述智能截流井内位于所述雨水闸门远离所述轻质浮动拦渣网的一侧设有水位计。
上述进一步方案的有益效果是：通过设置所述水位计可以实时检测所述智能截流井内排放至外部水体一侧的水位，检测雨水的排放情况，避免下游水位过高影响所述智能截流井的雨水排放，同时也可以避免下游水位过高对所述智能截流井造成冲击。
进一步：所述初雨调蓄截污室包括处理池和调蓄池，所述处理池和调蓄池之间设有用于控制二者之间侧壁上的通道连通或关断的第一限流闸门，所述处理池与所述截污管道的另一端连通，并将从所述智能截流井排入的初雨进行处理后排放至所述调蓄池内存储，所述调蓄池还通过市政干管连通连通至污水处理厂，并将所述智能截流井排入的污水经过所述处理池处理后排出至污水处理厂。
上述进一步方案的有益效果是：通过所述处理池可以对进入的污水和初雨进行初步处理，并且配合所述第一限流闸门将处理后的初雨排放至所述调蓄池内存储，将处理后的污水排放至污水处理厂进一步处理，实现了污水、雨水的针对性处理，降低了对收纳水体的污染。
进一步：所述处理池内分隔成顺次连通设置的进水室、处理室、分流室和抽排室，所述进水室与所述截污管道的另一端连通，所述处理室内设有粉碎格栅，所述第一限流闸门设置在所述分流室内与所述调蓄池相邻的侧壁上，并控制所述分流室与所述调蓄室之间的通道连通或关断，所述分流室和抽排室之间设有用于控制二者之间侧壁上的通道连通或关断的第二限流闸门，所述抽排室内设有泵站，所述泵站的输出端设有连通至污水处理厂的抽排管路，所述泵站将经过所述处理池处理后的污水经由抽排管路抽排出至污水处理厂。
上述进一步方案的有益效果是：通过所述处理室内的粉碎格栅可以对从所述智能截流井内的污水或初雨分别进行初步处理，然后通过所述第一限流闸门和第一限流闸门配合将初步处理后的污水排入所述抽排室，由所述泵站经由抽排管路抽排至污水处理厂，将初步处理后的初雨排入至所述调蓄室内并进行存储。
进一步：所述处理池内还设有第一检修闸门和第二检修闸门，所述第一检修闸门设置在所述进水室与所述处理室之间的侧壁上，并用于控制二者之间侧壁上的通道连通或关断，所述第二检修闸门设置在所述处理室和分流室之间的侧壁上，并用于控制二者之间侧壁上的通道连通或关断。
上述进一步方案的有益效果是：通过设置所述第一检修闸门和第二检修闸门，可以方便将所述进水室和处理室以及所述处理室与所述分流室进行完全隔离，从而方便对所述处理室和分流室进行检修。
进一步：所述调蓄池内沿着其宽度方向设有用于减小短流的隔板组件。
上述进一步方案的有益效果是：通过设置所述隔板组件，可以减小进入所述调蓄池内的雨水的短流，增强雨水中杂质的沉淀效果。
进一步：所述隔板组件包括第一隔板组件和第二隔板组件，所述第一隔板组件包括平行于所述调蓄室宽度方向并靠近所述调蓄室宽度方向一侧侧壁的挡板和垂直于所述挡板方向平行间隔设置的多个第一隔板，所述第二隔板组件包括沿着垂直于所述调蓄室宽度方向侧壁平行间隔设置于所述调蓄室宽度方向另一侧侧壁的多个第二隔板，所述第一隔板和第二隔板的长度均小于所述调蓄池的宽度，多个所述第一隔板和多个所述第二隔板交错设置于所述挡板的侧壁与所述调蓄室宽度方向另一侧侧壁上。
上述进一步方案的有益效果是：通过多个所述第一隔板和多个所述第二隔板交错设置于所述挡板的侧壁与所述调蓄室宽度方向另一侧侧壁上，可以增加进入所述调蓄池内雨水的运动轨迹，使得雨水中的杂质更好的沉淀。
进一步：所述的基于多点混排及调蓄的雨污水处理系统还包括多个除臭机构，多个所述除臭机构设置在所述调蓄池内对应的所述第一隔板和第二隔板的侧壁上。
上述进一步方案的有益效果是：通过设置所述除臭机构可以加快所述调蓄池内外的空气循环，将所述调蓄池内污浊的空气排出。
进一步：所述的基于多点混排及调蓄的雨污水处理系统还包括多个反冲洗机构，多个所述反冲洗机构一一对应的设置在相邻的所述第一隔板和第二隔板之间。
上述进一步方案的有益效果是：通过设置所述反冲洗机构可以保障所述调蓄池内不出现沉积板结，并且结合所述多个所述第一隔板和多个所述第二隔板形成的廊道结构可以避免短流现象，同时可以直接采用所述调蓄池内存储的水进行反冲洗，无需外用水源。（发明人谢小龙;胡晓彬;刘瑞琦;肖敦宇;李昂泽;王文学;杜佐兵）
