申请日20200430
公开(公告)日20200703
IPC分类号F16L55/24; F16L23/024; F16L3/02
摘要
本发明涉及排污管技术领域，尤其是一种高层建筑排污管，包括管道本体，其特征在于：管道本体上设置有阀门，管道本体上设置有连接管，连接管的中部设置有转动轴，转动轴上等间距设置有若干个敲击锤，连接管的内部设置有安装板，连接管末端的出水口设置有过滤网。本发明能够有效吸附污水中的异味，拦截污水中的杂质，防止污水下水管道堵塞。
权利要求书
1.一种高层建筑排污管，包括管道本体，其特征在于：管道本体上设置有阀门，管道本体上设置有连接管，连接管的中部设置有转动轴，转动轴上等间距设置有若干个敲击锤，连接管的内部设置有安装板，连接管末端的出水口设置有过滤网。
2.根据权利要求1所述的高层建筑排污管，其特征在于：管道本体由多段管道单元依次连接而成，每段管道单元的上、下两端分别设置有法兰，相邻两端管道单元之间通过法兰连接，管道本体最下端的管道单元上设置有阀门，管道本体最下端的管道单元通过法兰与连接管连接。
3.根据权利要求1所述的高层建筑排污管，其特征在于：管道本体和连接管分别通过安装套与墙体螺栓连接。
4.根据权利要求1所述的高层建筑排污管，其特征在于：连接管内部设置有两块圆形的安装板，两块安装板关于转动轴的中心轴线对称设置，安装板的宽度与转动轴的宽度相等。
5.根据权利要求1所述的高层建筑排污管，其特征在于：敲击锤关于转动轴的中心轴对称设置有两排，每个敲击轴的长度和安装板与转动轴的间距相等。
6.根据权利要求1所述的高层建筑排污管，其特征在于：安装板上均匀设置有通孔，每个通孔内分别设置有活性炭。
7.根据权利要求1所述的高层建筑排污管，其特征在于：管道本体与连接管的外表面分别设置有防锈层。
8.根据权利要求1所述的高层建筑排污管，其特征在于：连接管末端的外壁上设置有环形的限位块，过滤网的四周设置有与限位块配合的环形限位套，限位块与限位套构成卡合结构，且限位块和限位套通过螺栓连接。
说明书
高层建筑排污管
技术领域
本发明涉及排污管技术领域，尤其是一种高层建筑排污管。
背景技术
环境保护、安全文明施工是建筑工程目前施工的重点，而高层污水排放是施工安全文明的重要指标，楼层越高的建筑尤为突出，污水排放通常需要使用排污管，而现有的排污管还具有一定的缺陷，就比如：在现有的技术中，在高层建筑配备排污管就是将一整根管子沿着高层建筑的高度方向固定在墙壁上，一整根管子不方便使用者进行安装，且当管子出现损坏时就需要将整根管子进行更换，维修成本较高，管子中的污水中含有杂质，现有的排污管不具有对杂质进行收集功能，导致杂质随着污水排出，不但容易堵塞下水管道，还会对社会环境造成严重污染，不符合环保理念，并且污水中伴随着刺鼻性气味，影响人们正常生活。
发明内容
为解决上述技术问题，本发明提出一种便于安装、且有效手机杂质、去除异味的高层建筑排污管。
本发明采用如下优选方案：

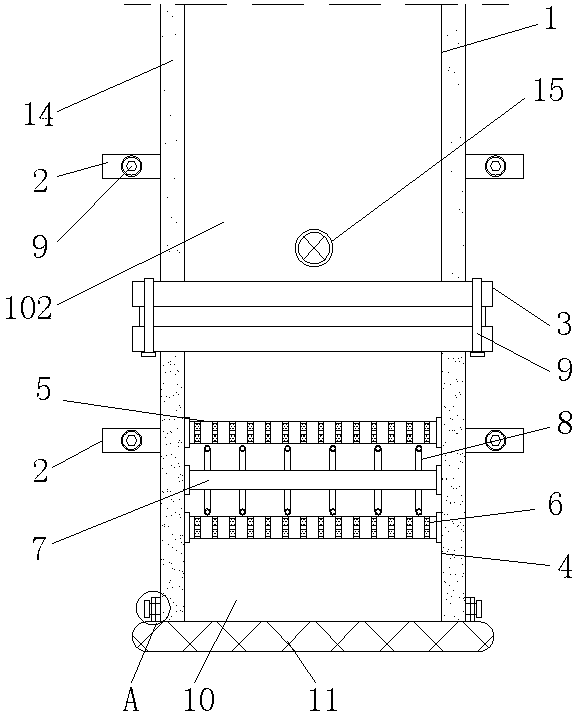

一种高层建筑排污管，包括管道本体，管道本体上设置有阀门，管道本体上设置有连接管，连接管的中部设置有转动轴，转动轴上等间距设置有若干个敲击锤，连接管的内部设置有安装板，连接管末端的出水口设置有过滤网。
与现有技术相比，本发明的有益效果是：
本发明能够对污水中的杂质进行收集，防止杂质随着污水一同排放对下水管道造成堵塞，同时对去除污水中的异味，体现了该装置的环保性;在连接管的末端增加过滤网，方便对连接管的清理与维护，延长了连接管的使用寿命。
进一步的，本发明采用如下优选方案：
管道本体由多段管道单元依次连接而成，每段管道单元的上、下两端分别设置有法兰，相邻两端管道单元之间通过法兰连接，管道本体最下端的管道单元上设置有阀门，管道本体最下端的管道单元通过法兰与连接管连接。
管道本体和连接管分别通过安装套与墙体螺栓连接。
连接管内部设置有两块圆形的安装板，两块安装板关于转动轴的中心轴线对称设置，安装板的宽度与转动轴的宽度相等。
敲击锤关于转动轴的中心轴对称设置有两排，每个敲击轴的长度和安装板与转动轴的间距相等。
安装板上均匀设置有通孔，每个通孔内分别设置有活性炭。
管道本体与连接管的外表面分别设置有防锈层。
连接管末端的外壁上设置有环形的限位块，过滤网的四周设置有与限位块配合的环形限位套，限位块与限位套构成卡合结构，且限位块和限位套通过螺栓连接。（发明人刘通）
