申请日20190620
公开(公告)日20200911
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有过滤和除污功能的水处理设备，涉及污水处理技术领域，包括外壳，外壳的内部固定连接有隔板，隔板的上表面固定连接有分离仓，外壳的上表面固定连接有旋转电机，旋转电机的输出端依次贯穿外壳和分离仓并延伸至分离仓的内部，旋转电机的输出端固定连接有转动杆，转动杆的底面固定连接有刮杆一，转动杆的外表面固定连接有两组相对称的套筒，每个套筒的内部均设有伸缩弹簧，伸缩弹簧远离转动杆的一端均固定连接有套杆。该具有过滤和除污功能的水处理设备，整体能够有效的提高对污水净化的工作效率，同时能够实现对滤网的清理，避免杂质一旦黏贴在过滤网上，长时间运行会造成除污器堵塞，影响处理设备的正常使用。
权利要求书

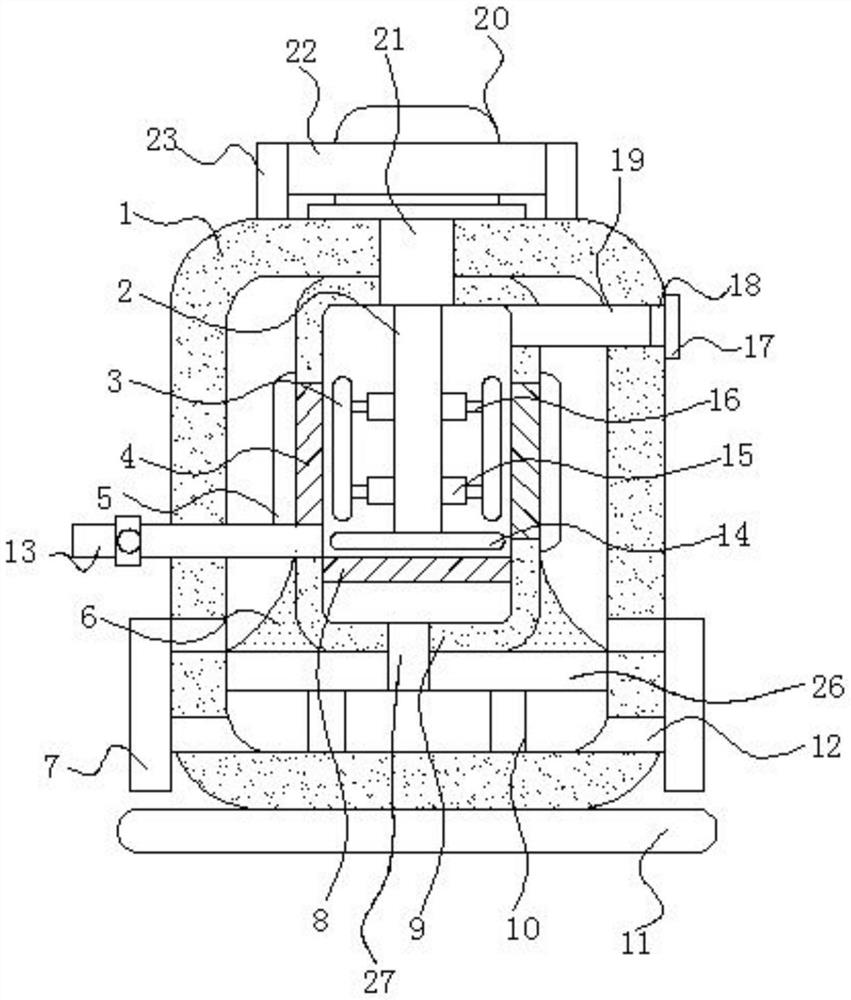

1.一种具有过滤和除污功能的水处理设备，包括外壳(1)，其特征在于：所述外壳(1)的内部固定连接有隔板(26)，隔板(26)的上表面固定连接有分离仓(9)，外壳(1)的上表面固定连接有旋转电机(20)，旋转电机(20)的输出端依次贯穿外壳(1)和分离仓(9)并延伸至分离仓(9)的内部，旋转电机(20)的输出端固定连接有转动杆(2)，转动杆(2)的底面固定连接有刮杆一(14)，转动杆(2)的外表面固定连接有两组相对称的套筒(15)，每个套筒(15)的内部均设有伸缩弹簧(24)，伸缩弹簧(24)远离转动杆(2)的一端均固定连接有套杆(16)，每个套杆(16)远离伸缩弹簧(24)的一端均贯穿套筒(15)并延伸至套筒(15)的外部，两个刮杆二(3)均设置于分离仓(9)的内部，两组套杆(16)相互远离的一端分别与两个刮杆二(3)相互靠近的一侧面固定连接;
分离仓(9)的内部固定连接有滤网一(8)，分离仓(9)的外表面开设有两组相对称的滤孔(4)，分离仓(9)的左右两侧面均固定连接有滤网二(5)，分离仓(9)的底面固定连通有通管(27)，通管(27)的底端贯穿隔板(26)并延伸至隔板(26)的底面，隔板(26)的底面固定连接有两个相对称的活性炭层(10)。
2.根据权利要求1所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述分离仓(9)的一侧面固定连通有注水管(19)，注水管(19)的一端贯穿外壳(1)并延伸至外壳(1)的外部。
3.根据权利要求2所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述注水管(19)的一端设有密封盖(17)，密封盖(17)的一侧面固定连接有密封塞(18)，密封塞(18)卡接在注水管(19)的内部。
4.根据权利要求1所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述外壳(1)的外表面开设有两组相对称的排水孔(12)，两组排水孔(12)相互远离的一端分别与两个排水管(7)相连通。
5.根据权利要求1所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述外壳(1)的上表面固定镶嵌有轴承(21)，轴承(21)的底端贯穿分离仓(9)并延伸至分离仓(9)的内部，旋转电机(20)的输出端贯穿轴承(21)并延伸至分离仓(9)的内部，且旋转电机(20)输出端的外表面与轴承(21)的内圈固定连接。
6.根据权利要求1所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述旋转电机(20)的外表面固定连接有固定环(22)，固定环(22)的外表面固定连接有两个相对称的固定杆(23)，每个固定杆(23)的底端均与外壳(1)的上表面固定连接。
7.根据权利要求1所述的一种具有过滤和除污功能的水处理设备，其特征在于：所述外壳(1)的底面固定连接有固定座(11)，外壳(1)的正面固定连接有操作指示板(25)，分离仓(9)的一侧面固定连通有排渣管(13)，排渣管(13)的一端贯穿外壳(1)并延伸至外壳(1)的外部，隔板(26)的上表面固定连接有两个相对称的斜块(6)。
说明书
一种具有过滤和除污功能的水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有过滤和除污功能的水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
由于污水、废水中含有大量的固体杂质，以及在处理污水时，添加处理剂，都会使得在过滤污水时，堵塞管路，进而造成停机检修，常用的除污器主要依靠过滤网对其进行除污，杂质一旦黏贴在过滤网上，长时间运行会造成除污器堵塞，影响处理设备的正常使用，为此，我们提供了一种具有过滤和除污功能的水处理设备来解决这一问题。
实用新型内容
本实用新型的目的是提供一种具有过滤和除污功能的水处理设备，具备污水过滤效果较慢和能够有效的对滤网外表面的杂质进行清理的优点，解决了现有的污水处理设备滤网外表面吸附的杂质难以清理的问题。
本实用新型为解决上述技术问题，提供如下技术方案：一种具有过滤和除污功能的水处理设备，包括外壳，所述外壳的内部固定连接有隔板，隔板的上表面固定连接有分离仓，外壳的上表面固定连接有旋转电机，旋转电机的输出端依次贯穿外壳和分离仓并延伸至分离仓的内部，旋转电机的输出端固定连接有转动杆，转动杆的底面固定连接有刮杆一，转动杆的外表面固定连接有两组相对称的套筒，每个套筒的内部均设有伸缩弹簧，伸缩弹簧远离转动杆的一端均固定连接有套杆，每个套杆远离伸缩弹簧的一端均贯穿套筒并延伸至套筒的外部，两个刮杆二均设置于分离仓的内部，两组套杆相互远离的一端分别与两个刮杆二相互靠近的一侧面固定连接。
分离仓的内部固定连接有滤网一，分离仓的外表面开设有两组相对称的滤孔，分离仓的左右两侧面均固定连接有滤网二，分离仓的底面固定连通有通管，通管的底端贯穿隔板并延伸至隔板的底面，隔板的底面固定连接有两个相对称的活性炭层。
进一步的，所述分离仓的一侧面固定连通有注水管，注水管的一端贯穿外壳并延伸至外壳的外部。
通过采用上述技术方案，便于工作人员将混合完成的污水和药剂注入分离仓的内部进行沉淀处理。
进一步的，所述注水管的一端设有密封盖，密封盖的一侧面固定连接有密封塞，密封塞卡接在注水管的内部。
通过采用上述技术方案，能够有效的对注水管进行密封，避免因晃动导致污水从注水管内部洒出。
进一步的，所述外壳的外表面开设有两组相对称的排水孔，两组排水孔相互远离的一端分别与两个排水管相连通。
通过采用上述技术方案，能够使完成过滤的污水同时排出，方便工作人员对完成过滤后污水的收集。
进一步的，所述外壳的上表面固定镶嵌有轴承，轴承的底端贯穿分离仓并延伸至分离仓的内部，旋转电机的输出端贯穿轴承并延伸至分离仓的内部，且旋转电机输出端的外表面与轴承的内圈固定连接。
通过采用上述技术方案，能够有效的降低旋转电机的输出端与外壳之间的摩擦力，避免长时间使用导致旋转电机的输出端发生磨损。
进一步的，所述旋转电机的外表面固定连接有固定环，固定环的外表面固定连接有两个相对称的固定杆，每个固定杆的底端均与外壳的上表面固定连接。
通过采用上述技术方案，能够有效的提高旋转电机在转动过程中的稳定性，提高实用性。
进一步的，所述外壳的底面固定连接有固定座，外壳的正面固定连接有操作指示板，分离仓的一侧面固定连通有排渣管，排渣管的一端贯穿外壳并延伸至外壳的外部，隔板的上表面固定连接有两个相对称的斜块。
通过采用上述技术方案，通过固定座的设置，能够有效的保持处理设备的稳定性，通过排渣管的设置，便于清理完成残渣的排出。
与现有技术相比，该具有过滤和除污功能的水处理设备具备如下有益效果：
1、本实用新型通过滤网一、活性炭层、滤孔、滤网、排水孔和排水管之间的配合设置，工作人员将混合完成的药液和污水注入分离仓的内部，污水通过滤网一和活性炭层进行过滤，然后另一部分水通过滤孔和滤网二进行过滤，使整体能够通过两种方法同时对污水进行过滤，提高污水过滤速度，提高工作效率，通过旋转电机、转动杆、套杆、套筒、伸缩弹簧、刮杆一和刮杆二之间的配合设置，污水过滤完成之后，旋转电机带动转动杆进行转动，转动杆带动刮杆一转动，使刮杆一刮掉滤网一外表面吸附的杂质，然后转动杆带动套筒转动，使套筒内部的伸缩弹簧推动套杆.使套杆推动刮杆二与滤孔的表面接触，刮掉滤孔表面的杂物，之后，杂物从排渣管排出，使其整体能够有效的提高对污水净化的工作效率，同时能够实现对滤网的清理，避免杂质一旦黏贴在过滤网上，长时间运行会造成除污器堵塞，影响处理设备的正常使用。
2、本实用新型通过注水管的设置，便于工作人员将混合完成的污水和药剂注入分离仓的内部进行沉淀处理，通过密封盖的设置，能够有效的对注水管进行密封，避免因晃动导致污水从注水管内部洒出，通过轴承的设置，能够有效的降低旋转电机的输出端与外壳之间的摩擦力，避免长时间使用导致旋转电机的输出端发生磨损。
