申请日20200512
公开(公告)日20200904
IPC分类号E03F5/04; C02F9/02
摘要
本发明公开了一种新型截流截污海绵型雨水口，属于海绵城市排水技术领域。本发明包括雨水口井室、截污挂网、导流板、隔板、集渣篮、滤料层、穿孔滤管和雨水管;截污挂网设于雨水口井室顶部，截污挂网用于对从雨水口进口进入雨水口井室的雨水进行一次过滤;导流板设于截污挂网下方，导流板用于引导一次过滤后的雨水流入集渣篮中;隔板设于雨水口井室底部，隔板将雨水口井室底部分隔成容置区和滤料区，容置区内放置有起二次过滤作用的集渣篮，滤料区内设有对雨水起净化作用的滤料层;穿孔滤管设于滤料层底部，穿孔滤管用于将经滤料层处理后的雨水排出雨水口井室;雨水管设于雨水口井室的中部。本发明可对初期雨水中污染物进行有效截留及高效净化。
权利要求书

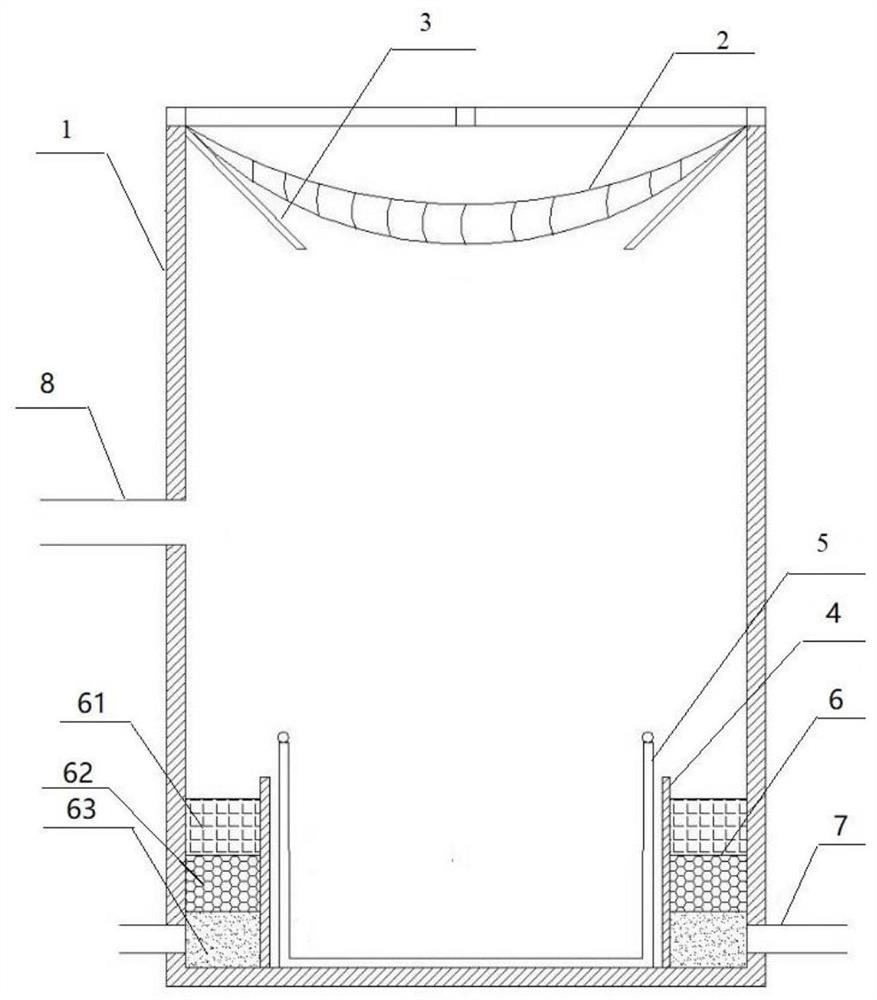

1.一种新型截流截污海绵型雨水口，其特征在于，包括雨水口井室、截污挂网、导流板、隔板、集渣篮、滤料层、穿孔滤管和雨水管;所述截污挂网设于雨水口井室顶部，截污挂网用于对从雨水口进口进入雨水口井室的雨水进行一次过滤;所述导流板设于截污挂网下方，导流板用于引导一次过滤后的雨水流入集渣篮中;所述隔板设于雨水口井室底部，隔板将雨水口井室底部分隔成容置区和滤料区，容置区内放置有起二次过滤作用的集渣篮，滤料区内设有对雨水起净化作用的滤料层;所述穿孔滤管设于滤料层底部，穿孔滤管用于将经滤料层处理后的雨水排出雨水口井室;所述雨水管设于雨水口井室的中部。
2.如权利要求1所述的雨水口，其特征在于，所述截污挂网设置为向下弯曲的弧面。
3.如权利要求1所述的雨水口，其特征在于，所述导流板包括两块斜板，两块斜板的顶端分别与雨水口井室顶部两端固连，两块斜板均倾斜设置，两块斜板之间形成倒八字形，所述集渣篮位于倒八字形正下方。
4.如权利要求3所述的雨水口，其特征在于，两块斜板底端之间的间距大于集渣篮的最大长度。
5.如权利要求3所述的雨水口，其特征在于，所述斜板与雨水口井室壁的夹角为40～50°。
6.如权利要求1所述的雨水口，其特征在于，所述隔板为周向闭合的隔板，隔板顶端开口。
7.如权利要求1所述的雨水口，其特征在于，所述滤料层由上到下依次布置有上层颗粒滤料、中层粗砂滤料、底层细砂滤料，其中，上层颗粒滤料粒径为25～30mm，中层粗砂滤料粒径为5～20mm，底层细沙滤料为0.5～1mm。
8.如权利要求7所述的雨水口，其特征在于，所述滤料采用模块化构造。
说明书
一种新型截流截污海绵型雨水口
技术领域
本发明涉及一种雨水口，具体涉及一种新型截流截污海绵型雨水口，属于海绵城市排水技术领域。
背景技术
传统的雨水口只是将雨水收集排放到管网，没有任何的初期雨水净化功能，会使污染物负荷增加，给城市收纳水体带来严重的污染，此外，随着雨水径流冲刷地表，垃圾会直接进入雨水口，造成雨水口堵塞，当降雨量较大时，还会引起城市内涝，使雨水口逐渐丧失原有功能。因此，设计出一种具有截流截污及对初期雨水具有净化功能的雨水口对城市水环境改善具有重要的意义。
发明内容
针对现有技术中的问题，本发明提供一种新型截流截污海绵型雨水口，该雨水口通过对污染物的有效截留以及初期雨水的高效净化，可以避免雨水口的堵塞风险，同时也可以对初期雨水起到调蓄净化作用，进而可补充地下水，减少城市的内涝风险和污染，实现水资源的充分利用，从而最大程度上发挥海绵城市设施“渗、滞、蓄、净、用、排”的作用。
为实现以上技术目的，本发明的技术方案是：
一种新型截流截污海绵型雨水口，包括雨水口井室、截污挂网、导流板、隔板、集渣篮、滤料层、穿孔滤管和雨水管;所述截污挂网设于雨水口井室顶部，截污挂网用于对从雨水口进口进入雨水口井室的雨水进行一次过滤;所述导流板设于截污挂网下方，导流板用于引导一次过滤后的雨水流入集渣篮中;所述隔板设于雨水口井室底部，隔板将雨水口井室底部分隔成容置区和滤料区，容置区内放置有起二次过滤作用的集渣篮，滤料区内设有对雨水起净化作用的滤料层;所述穿孔滤管设于滤料层底部，穿孔滤管用于将经滤料层处理后的雨水排出雨水口井室;所述雨水管设于雨水口井室的中部。本发明结构简单，可以实现对初期雨水中污染物的有效截留以及初期雨水的高效净化，净化后的雨水可用于补充地下水，从而实现水资源的充分利用，最大程度上发挥海绵城市设施“渗、滞、蓄、净、用、排”的作用。
作为优选方案，所述截污挂网设置为向下弯曲的弧面。如此设置可以增大对雨水一次过滤的有效面积，提高截留效率。
作为优选方案，所述导流板包括两块斜板，两块斜板的顶端分别与雨水口井室顶部两端固连，两块斜板均倾斜设置，两块斜板之间形成倒八字形，所述集渣篮位于倒八字形正下方。
作为进一步优选方案，两块斜板底端之间的间距大于集渣篮的最大长度。如此设置可以方便集渣篮的灵活提取，以便于集渣篮中污染物的及时清理。
作为进一步优选方案，所述斜板与雨水口井室壁的夹角范围为40～50°。
作为优选方案，所述隔板为周向闭合的隔板，隔板顶端开口。
作为优选方案，所述滤料层由上到下依次布置有上层颗粒滤料、中层粗砂滤料、底层细砂滤料，其中，上层颗粒滤料粒径为25～30mm，中层粗砂滤料粒径为5～20mm，底层细沙滤料为0.5～1mm。如此设置可以对雨水中不同类型的污染物进行层层净化，从而可以提高对雨水中的COD、TSS、氨氮、总氮、总磷等污染物的去除效果，减少初期雨水的污染负荷。
作为进一步优选方案，滤料采用模块化构造。如此设置可实现滤料的一体化组装填充，以方便其定期更换或反冲洗再生。（发明人褚华强;张亚雷;周雪飞;李树平;黄守渤）
