申请日20190821
公开(公告)日20200915
IPC分类号C02F9/14
摘要
本实用新型公开了一种利用微生物处理污水的设备，包括处理罐体、混合管、臭氧产生器以及纳米气泡产生喷嘴，处理罐体的顶部设置有污水进水管，混合管的两端均与处理罐体的底部连通，且混合管上设置有混合泵，纳米气泡产生喷嘴设置于混合管上并与臭氧产生器相连;处理罐体的底部设置有排水管。利用纳米气泡产生喷嘴将臭氧与污水混合，产生大量的纳米臭氧气泡，纳米臭氧气泡从处理罐体的底部进入处理罐体，然后自动向上运动，可使污水中的有机物与水充分有效地混合，有助于微生物快速分解有机物，提高分解效率。此外，臭氧具有强氧化性，具有消毒的作用，可促进污水的净化。经过本装置处理后，污水中残留的臭氧会逐渐分解，不会产生新的污染物。
权利要求书

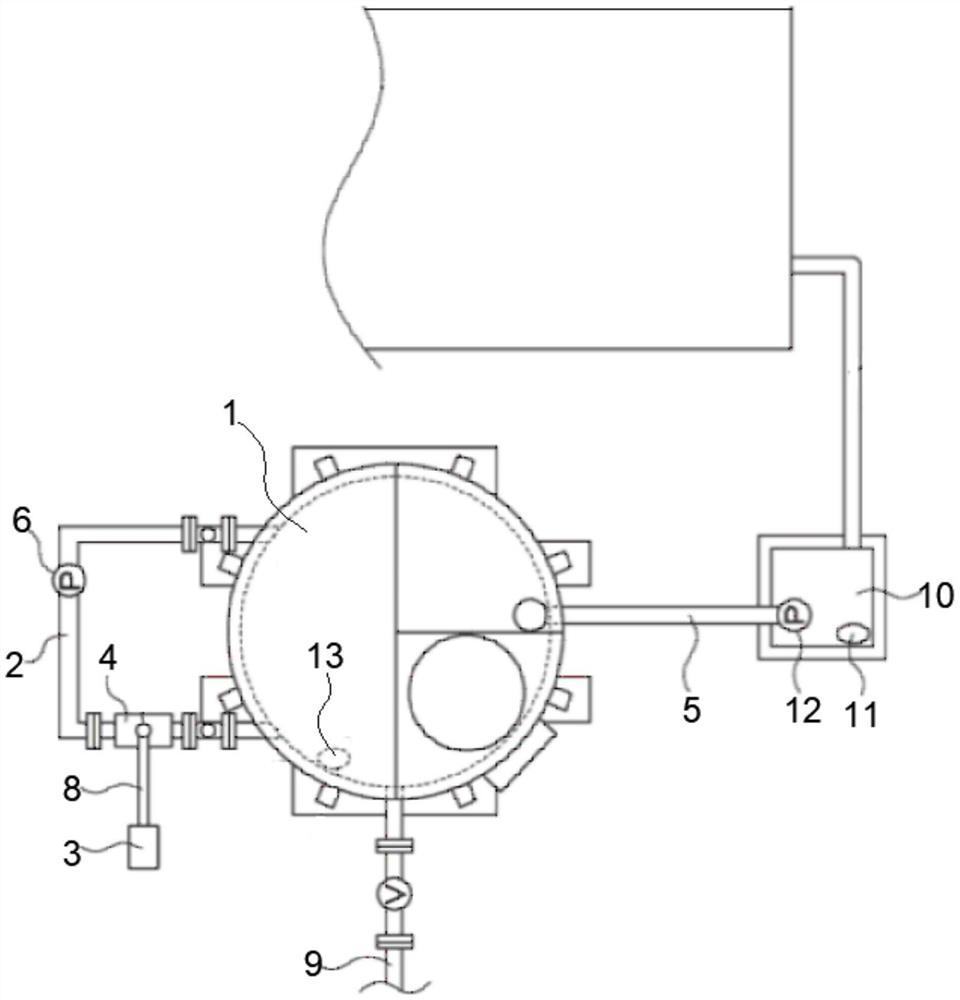

1.利用微生物处理污水的设备，其特征在于：包括竖直设置的处理罐体(1)、混合管(2)、臭氧产生器(3)以及纳米气泡产生喷嘴(4)，所述处理罐体(1)的顶部设置有污水进水管(5)，所述混合管(2)的两端均与处理罐体(1)的底部连通，且混合管(2)上设置有混合泵(6)，所述纳米气泡产生喷嘴(4)设置于混合管(2)上并通过臭氧输送管(8)与臭氧产生器(3)相连;所述处理罐体(1)的底部设置有排水管(9)。
2.根据权利要求1所述的利用微生物处理<a href="http://www.dowater.com/" style="text-decoration:none"><font color="#000000">污水</font></a>的设备，其特征在于：所述纳米气泡产生喷嘴(4)包括依次连通的污水供给段(41)、压缩段(42)和喷射段(43)，所述压缩段(42)连接有进气管(44)，所述进气管(44)具有空气入口(45)和臭氧入口(46)，所述臭氧入口(46)与臭氧产生器(3)相连，所述混合泵(6)设置于纳米气泡产生喷嘴(4)的前方;所述压缩段(42)内部设置有压缩管(47)，所述压缩管(47)的内径与污水供给段(41)的内径相同，喷射段(43)的内腔呈锥形，且喷射段(43)靠近压缩管(47)一端的内径与压缩管(47)相同，远离压缩管(47)一端的内径大于压缩管(47)的内径。
3.根据权利要求1所述的利用微生物处理污水的设备，其特征在于：所述处理罐体(1)内设置有多个菌床载体(7)。
4.根据权利要求3所述的利用微生物处理污水的设备，其特征在于：所述菌床载体(7)上设置有活性炭颗粒。
5.根据权利要求1所述的利用微生物处理污水的设备，其特征在于：所述排水管(9)包括一体成型的水平段和竖直段，所述水平段与处理罐体(1)的底部相连，所述竖直段的中部连接有外排管。
6.根据权利要求1所述的利用微生物处理污水的设备，其特征在于：还包括调节罐(10)，所述调节罐(10)内设置有第一液位计(11)和驱动泵(12)，所述驱动泵(12)与污水进水管(5)相连。
7.根据权利要求1所述的利用微生物处理污水的设备，其特征在于：所述处理罐体(1)内设置有第二液位计(13)。
说明书
利用微生物处理污水的设备
技术领域
本实用新型属于污水净化技术领域，尤其是一种利用微生物处理污水的设备。
背景技术
由于污水中的有机物混合不均匀，有机物聚集，现有微生物污水处理设备在使用时，微生物的处理效率较低。
实用新型内容
本实用新型的目的在于提供一种效率更高、功能更全的利用微生物处理污水的设备。
本实用新型的目的是这样实现的：利用微生物处理污水的设备，包括竖直设置的处理罐体、混合管、臭氧产生器以及纳米气泡产生喷嘴，所述处理罐体的顶部设置有污水进水管，所述混合管的两端均与处理罐体的底部连通，且混合管上设置有混合泵，所述纳米气泡产生喷嘴设置于混合管上并通过臭氧输送管与臭氧产生器相连;所述处理罐体的底部设置有排水管。
进一步地，所述纳米气泡产生喷嘴包括依次连通的污水供给段、压缩段和喷射段，所述压缩段连接有进气管，所述进气管具有空气入口和臭氧入口，所述臭氧入口与臭氧产生器相连，所述混合泵设置于纳米气泡产生喷嘴的前方;所述压缩段内部设置有压缩管，所述压缩管的内径与污水供给段的内径相同，喷射段的内腔呈锥形，且喷射段靠近压缩管一端的内径与压缩管相同，远离压缩管一端的内径大于压缩管的内径。
进一步地，所述处理罐体内设置有多个菌床载体。
进一步地，所述菌床载体上设置有活性炭颗粒。
进一步地，所述排水管包括一体成型的水平段和竖直段，所述水平段与处理罐体的底部相连，所述竖直段的中部连接有外排管。
进一步地，还包括调节罐，所述调节罐内设置有第一液位计和驱动泵，所述驱动泵与污水进水管相连。
进一步地，所述处理罐体内设置有第二液位计。
本实用新型的有益效果是：利用纳米气泡产生喷嘴将臭氧与污水混合，产生大量的纳米臭氧气泡，纳米臭氧气泡从处理罐体的底部进入处理罐体，然后自动向上运动，可使污水中的有机物与水充分有效地混合，有助于微生物快速分解有机物，提高分解效率。此外，臭氧具有强氧化性，具有消毒的作用，可促进污水的净化。经过本装置处理后，污水中残留的臭氧会逐渐分解，不会产生新的污染物。
