申请日20190819
公开(公告)日20200918
IPC分类号E02F5/28; E02F3/92; E02F7/06
摘要

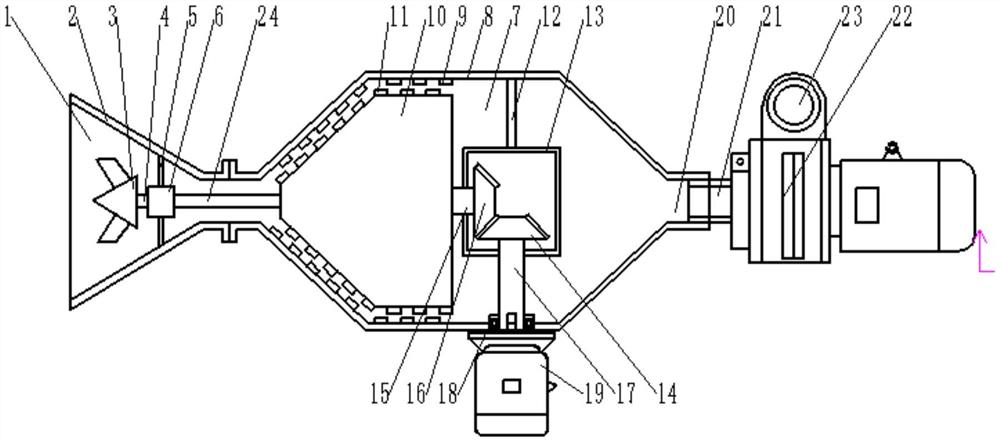

本实用新型公开一种污泥抽取机，涉及污水处理技术领域，该污泥抽取机包括：切削室，设置于该污泥抽取机前部，其外侧设置有切削壳体，切削壳体内部设有变速箱，变速箱与切削壳体之间设置有安装支架，变速箱前方设置有切削轮，切削轮中心设置有切削轴，切削轴与变速箱输出端相连接;研磨室，设置于切削室后方，其外侧设置有研磨壳体，研磨壳体前端内壁上设置有外研磨齿，研磨室内部前端设置有研磨体，研磨体外侧设置有内研磨齿，研磨体后方设置有传动机构，传动机构外侧设置有防护壳，防护壳外侧设置有固定架，研磨室外侧设置有电动机，研磨室后端设置有出料口，出料口后方连接有抽泥泵;该污泥抽取机具有切削和研磨功能，抽取方便，使用效果好。
权利要求书
1.一种污泥抽取机，其特征在于，该污泥抽取机包括：
切削室，所述切削室设置于该<a href="http://www.dowater.com/" style="text-decoration:none"><font color="#000000">污泥</font></a>抽取机前部，所述切削室外侧设置有切削壳体，所述切削壳体内部设置有变速箱，所述变速箱与切削壳体之间设置有安装支架，所述变速箱前方设置有切削轮，所述切削轮中心设置有切削轴，所述切削轴与变速箱输出端相连接;
研磨室，所述研磨室设置于切削室后方，所述研磨室外侧设置有研磨壳体，所述研磨壳体前端内壁上设置有外研磨齿，所述研磨室内部前端设置有研磨体，所述研磨体外侧设置有内研磨齿，所述研磨体后方设置有传动机构，所述传动机构外侧设置有防护壳，所述防护壳外侧设置有固定架，所述研磨室外侧设置有电动机，所述研磨室后端设置有出料口，所述出料口后方连接有抽泥泵。
2.根据权利要求1所述的一种污泥抽取机，其特征在于，所述切削壳体设置为锥形，所述切削壳体与安装支架为焊接。
3.根据权利要求2所述的一种污泥抽取机，其特征在于，所述切削壳体与研磨壳体通过螺栓连接。
4.根据权利要求1所述的一种污泥抽取机，其特征在于，所述外研磨齿和内研磨齿交错设置。
5.根据权利要求1所述的一种污泥抽取机，其特征在于，所述研磨体前端设置有转轴，所述转轴与变速箱输入端相连接。
6.根据权利要求1所述的一种污泥抽取机，其特征在于，所述传动机构内部设置有第一伞齿轮，所述第一伞齿轮与研磨体通过第一传动轴相连。
7.根据权利要求6所述的一种污泥抽取机，其特征在于，所述传动机构内部设置有第二伞齿轮，所述第二伞齿轮与电动机通过第二传动轴相连。
8.根据权利要求7所述的一种污泥抽取机，其特征在于，所述电动机与研磨壳体螺栓连接，所述第二传动轴与研磨壳体之间通过轴承形成转动配合。
9.根据权利要求1所述的一种污泥抽取机，其特征在于，所述固定架与防护壳螺栓连接，所述固定架与研磨壳体为焊接。
10.根据权利要求1所述的一种污泥抽取机，其特征在于，所述出料口与抽泥泵进料口通过螺纹套合连接。
说明书
一种污泥抽取机
技术领域
本实用新型属于污水处理技术领域，更具体地，涉及一种污泥抽取机。
背景技术
随着国民经济发展，各种行业规模多样化，河川环境污染日益严重，对河川生态破坏的问题治理显得越来越紧迫。目前河道因周围人为各种排放，造成水质污染严重，河道生态环境破坏，产生恶臭、污黑和水质有害物质含量超标的环境问题。
在河道污水处理中，经常需要将河道中的污泥抽出进行处理，以往的泥浆泵对使用环境要求较高，在使用过程中经常因污泥中含有较大石子、砂砾或者其他颗粒物而造成泥浆泵的堵塞或损坏，影响抽取效果，影响工作效率。
实用新型内容
本实用新型的目的是克服现有技术缺陷，提供一种污泥抽取机，其前端设置切削和研磨结构，提高抽取效果。
为了实现上述目的，本实用新型提供一种污泥抽取机，该污泥抽取机包括：
切削室，所述切削室设置于该污泥抽取机前部，所述切削室外侧设置有切削壳体，所述切削壳体内部设置有变速箱，所述变速箱与切削壳体之间设置有安装支架，所述变速箱前方设置有切削轮，所述切削轮中心设置有切削轴，所述切削轴与变速箱输出端相连接;
研磨室，所述研磨室设置于切削室后方，所述研磨室外侧设置有研磨壳体，所述研磨壳体前端内壁上设置有外研磨齿，所述研磨室内部前端设置有研磨体，所述研磨体外侧设置有内研磨齿，所述研磨体后方设置有传动机构，所述传动机构外侧设置有防护壳，所述防护壳外侧设置有固定架，所述研磨室外侧设置有电动机，所述研磨室后端设置有出料口，所述出料口后方连接有抽泥泵。
优选的，所述切削壳体设置为锥形，所述切削壳体与安装支架为焊接。
优选的，所述切削壳体与研磨壳体通过螺栓连接。
优选的，所述外研磨齿和内研磨齿交错设置。
优选的，所述研磨体前端设置有转轴，所述转轴与变速箱输入端相连接。
优选的，所述传动机构内部设置有第一伞齿轮，所述第一伞齿轮与研磨体通过第一传动轴相连。
优选的，所述传动机构内部设置有第二伞齿轮，所述第二伞齿轮与电动机通过第二传动轴相连。
优选的，所述电动机与研磨壳体螺栓连接，所述第二传动轴与研磨壳体之间通过轴承形成转动配合。
优选的，所述固定架与防护壳螺栓连接，所述固定架与研磨壳体为焊接。
优选的，所述出料口与抽泥泵进料口通过螺纹套合连接。
本实用新型提供的污泥抽取机，可直接用于抽取水底污泥，并在抽取过程中通过泵本体切削、研磨机构，产生颗粒较细的污泥及水混合液体，抽取的混合液体利于后续的过滤及固液分离，且不会造成固态污泥颗粒太大不利于后续污泥处理的问题。
本实用新型的其它特征和优点将在随后具体实施方式部分予以详细说明。
