申请日20200424
公开(公告)日20200807
IPC分类号E02B5/08
摘要
本发明公开了一种生态廊道截污系统，包括管道，所述管道的端部转动连接有与其相匹配的门板，所述门板与管道的端部之间固定有伸缩弹簧，所述管道远离门板的一端内部固定有连接管，所述连接管的下侧壁连接有出水管，所述连接管内滑动有活塞板，所述活塞板与连接管的内壁之间固定有复位弹簧，所述管道的内壁上转动连接有位于门板和连接管之间的格栅，所述管道内转动连接有位于格栅与门板之间的转板，所述管道的内部固定有绕线轮，所述转板的下端固定有绕过绕线轮与门板内侧壁连接的钢丝绳。本发明在格栅堵塞时通过活塞板的移动带动转板进行转动，使出料口露出进行杂质的导出，实现杂质的自动清理，保证截污系统的正常工作。
权利要求书

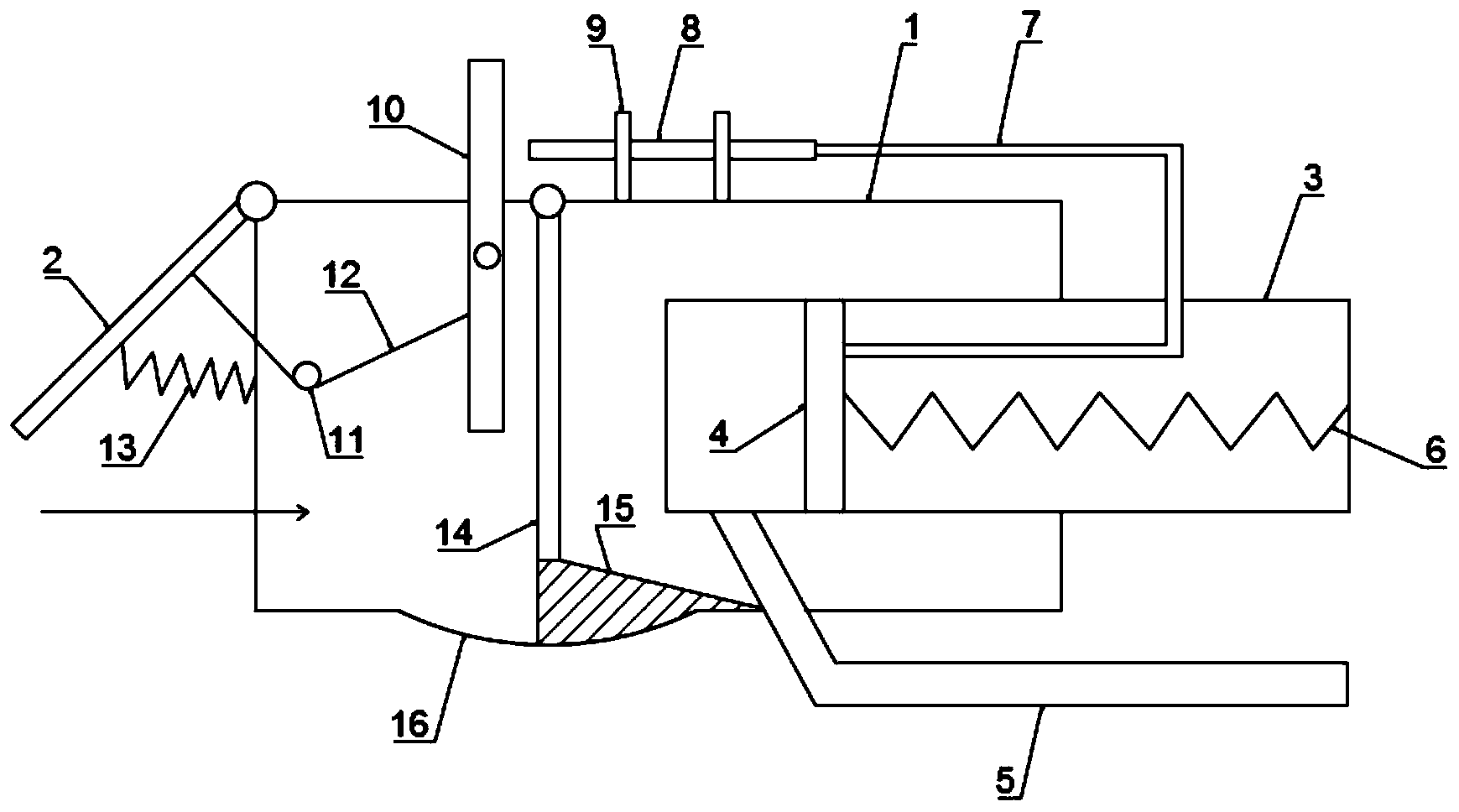

1.一种生态廊道截污系统，包括管道(1)，其特征在于，所述管道(1)的端部转动连接有与其相匹配的门板(2)，所述门板(2)与管道(1)的端部之间固定有伸缩弹簧(13)，所述管道(1)远离门板(2)的一端内部固定有连接管(3)，所述连接管(3)的下侧壁连接有出水管(5)，所述连接管(3)内滑动有活塞板(4)，所述活塞板(4)与连接管(3)的内壁之间固定有复位弹簧(6)，所述管道(1)的内壁上转动连接有位于门板(2)和连接管(3)之间的格栅(14)，所述管道(1)内转动连接有位于格栅(14)与门板(2)之间的转板(10)，所述管道(1)的内部固定有绕线轮(11)，所述转板(10)的下端固定有绕过绕线轮(11)与门板(2)内侧壁连接的钢丝绳(12)，所述管道(1)的外壁上开设有开口，所述转板(10)的上端穿过开口延伸至管道(1)的外壁，所述活塞板(4)靠近复位弹簧(6)的一侧连接有呈U型设置的连接杆(7)，所述连接杆(7)的端部贯穿连接管(3)延伸之管道(1)的外部连接有位于转板(10)一侧的推板(8)。
2.根据权利要求1所述的一种生态廊道截污系统，其特征在于，所述管道(1)的内底壁设有圆弧面(16)，所述格栅(14)的下端固定连接有与圆弧面(16)相接触的密封块(15)。
3.根据权利要求2所述的一种生态廊道截污系统，其特征在于，所述圆弧面(16)上开设有出料口(17)。
4.根据权利要求1所述的一种生态廊道截污系统，其特征在于，所述管道(1)的上侧壁固定有两个限位板(9)，所述推板(8)贯穿两个限位板(9)设置。
说明书
一种生态廊道截污系统
技术领域
本发明涉及生态廊道技术领域，尤其涉及一种生态廊道截污系统。
背景技术
廊道是指不同于周围景观基质的线状或带状景观要素，而生态廊道是指具有保护生物多样性、过滤污染物、防止水土流失、防风固沙、调控洪水等生态服务功能的廊道类。
排污系统是生态廊道的重要组成部分，起到过滤去除杂质的作用，但传统生态廊道的排污系统当出现堵塞时不能及时进行格栅或滤网的处理，进而影响后续的过滤效果。
发明内容
本发明的目的是为了解决背景技术中的问题，而提出的一种生态廊道截污系统。
为了实现上述目的，本发明采用了如下技术方案：
一种生态廊道截污系统，包括管道，所述管道的端部转动连接有与其相匹配的门板，所述门板与管道的端部之间固定有伸缩弹簧，所述管道远离门板的一端内部固定有连接管，所述连接管的下侧壁连接有出水管，所述连接管内滑动有活塞板，所述活塞板与连接管的内壁之间固定有复位弹簧，所述管道的内壁上转动连接有位于门板和连接管之间的格栅，所述管道内转动连接有位于格栅与门板之间的转板，所述管道的内部固定有绕线轮，所述转板的下端固定有绕过绕线轮与门板内侧壁连接的钢丝绳，所述管道的外壁上开设有开口，所述转板的上端穿过开口延伸至管道的外壁，所述活塞板靠近复位弹簧的一侧连接有呈U型设置的连接杆，所述连接杆的端部贯穿连接管延伸之管道的外部连接有位于转板一侧的推板。
优选地，所述管道的内底壁设有圆弧面，所述格栅的下端固定连接有与圆弧面相接触的密封块。
优选地，所述圆弧面上开设有出料口。
优选地，所述管道的上侧壁固定有两个限位板，所述推板贯穿两个限位板设置。
与现有的技术相比，本一种生态廊道截污系统的优点在于：
1、当格栅表面的杂质过多时，水流进入减少，此时水对活塞板的压力减小，活塞板带动连接杆和推板左移，推板与转板的上端接触，挤压转板进行转动，转板的下端挤压格栅往内侧转动，出料口露出，格栅表面的杂质下滑从出料口中排出，格栅即可恢复通水;
2、设置钢丝绳，再进行杂质的清理时，钢丝绳拉动门板往内侧转动进行水流的遮挡，避免水流的排入，避免污水的流出;
综上所述，本发明在格栅堵塞时通过活塞板的移动带动转板进行转动，使出料口露出进行杂质的导出，实现杂质的自动清理，保证截污系统的正常工作。（发明人丁峥）
