申请日20200430
公开(公告)日20200724
IPC分类号E02B5/00; E02B3/12; E03F3/04; E03F5/14; C02F3/32
摘要
本发明公开了一种农业面源及地表径流初期雨水调蓄截污生态带，包括截污干渠和设置于截污干渠两侧的堤岸，截污干渠设置在湖泊沿岸;截污干渠由渠底、护脚和护岸围合而成，护脚垂直设置在渠底下表面的两侧，护岸由常水位以下护岸和常水位以上护岸组成;护脚和常水位以下护岸均由格宾石笼结构构筑而成;常水位以上护岸由底层的种植土层和上层的土工格栅三维网植草层组成;土工格栅三维网植草层及截污干渠两侧水浅区域种植有挺水植物和沉水植物，截污干渠中部水深区域种植有漂浮植物，堤岸上设置有乔灌结合绿化带。本发明通过截污生态带可截断进入湖泊的农田废水和初期雨水;并对截留雨、污水进行生态化处理，可保护湖泊生态环境。
权利要求书
1.一种农业面源及地表径流初期雨水调蓄截污生态带，包括截污干渠和设置于截污干渠两侧的堤岸(1)，其特征在于，所述的截污干渠设置在湖泊沿岸;所述的截污干渠由渠底(2)、护脚(3)和护岸围合而成;所述的护脚(3)垂直设置在渠底(2)的下表面两侧，所述的护岸自渠底(2)上表面两侧向上延伸且高于所在截污干渠的正常水位(10)，所述的护岸由常水位以下护岸(4)和常水位以上护岸(5)组成;所述的护脚(3)和常水位以下护岸(4)均由格宾石笼结构构筑而成;所述的常水位以上护岸(5)由底层的种植土层(6)和上层的土工格栅三维网植草层(7)组成;所述的土工格栅三维网植草层(7)及截污干渠两侧水浅区域种植有挺水植物和沉水植物，截污干渠中部水深区域种植有漂浮植物(8)，所述的堤岸(1)上设置有乔灌结合绿化带(9)。
2.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，截污干渠附近设置有配套的污水处理站，截污干渠通过设置泵连接至所述的污水处理站。
3.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，所述的截污干渠通过设置截留设施与已有的农田排水渠及河道的排水口衔接，所述的衔接处设置有沉砂系统。
4.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，在所述的截污干渠上设置溢流设施，通过溢流设施使截污干渠内溢流的雨水分散流入湖滨绿化带。
5.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，所述的挺水植物为荷花、千屈菜、菖蒲、芦苇、香蒲中的一种或任意组合。
6.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，所述的沉水植物为海菖蒲、苦草、金鱼藻、狐尾藻、黑藻中的一种或任意组合。
7.根据权利要求1所述的一种农业面源及地表径流初期雨水调蓄截污生态带，其特征在于，所述的漂浮植物(8)为水花生、浮萍、睡莲或铜钱草的一种或任意组合。
说明书
一种农业面源及地表径流初期雨水调蓄截污生态带
技术领域
本发明属于污水处理技术领域，具体涉及一种农业面源及地表径流初期雨水调蓄截污生态带。
背景技术
近年来，随着城市生活污水、工业废水等点源污染得到控制，农村面源及地表径流初期雨水污染对水环境污染的严重性逐渐凸显。研究显示，农业面源污染对湖泊水体环境的破坏日益严重，因河道排放、地表径流会携带大量污染物进入湖泊，导致湖泊水质恶化、富营养化甚至生态系统的破坏。
农业面源污染主要来自农田固废、农田化肥流失以及牲畜粪便污染，污染物在雨水和径流的冲刷作用下进入受纳水体，从而造成水体(包括地表水，甚至地下水)污染。而雨水污染的主要部分是初期的降雨径流，初期降雨径流中携带的污染负荷占整个降雨过程的60%-75%左右。因此，采取合适的措施对农村面源及地表径流初期雨水进行控制显得尤为迫切。
发明内容
本发明的目的是为了解决现有技术的不足，提供一种农业面源及地表径流初期雨水调蓄截污生态带。
本发明是通过如下技术方案来实施的：

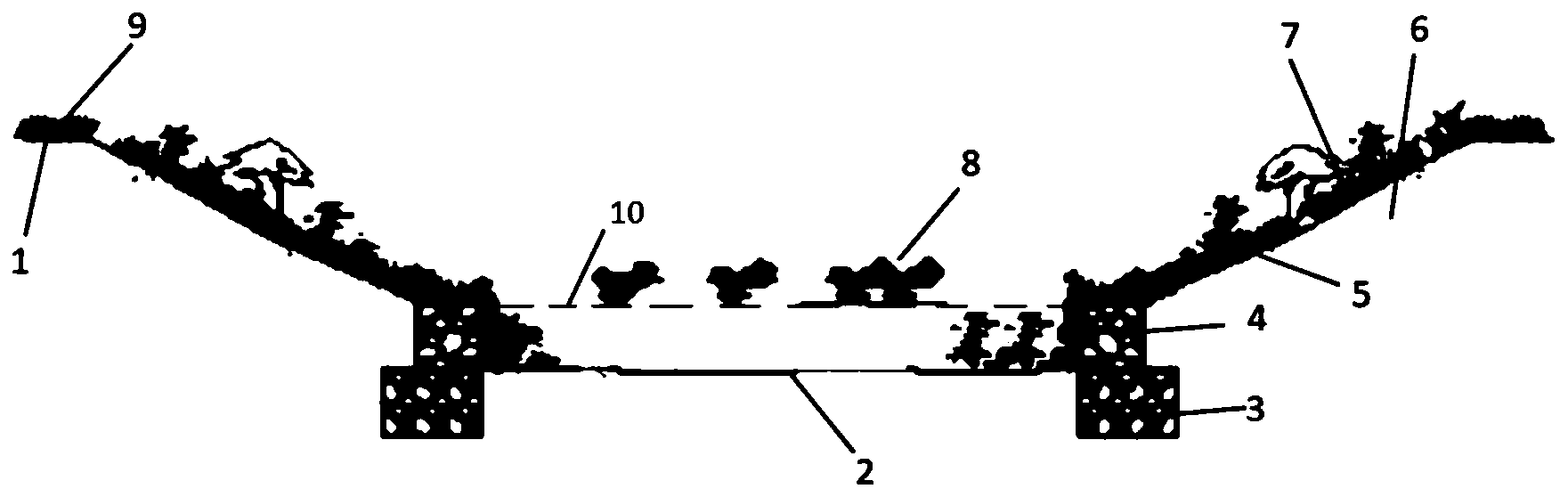

一种农业面源及地表径流初期雨水调蓄截污生态带，包括截污干渠和设置于截污干渠两侧的堤岸1，所述的截污干渠设置在湖泊沿岸，可截断进入湖泊的农田废水、生活排水和初期雨水;并对截留雨、污水进行生态处理;使清水排入湖泊中;所述的截污干渠由渠底2、护脚3和护岸围合而成，所述的护脚3垂直设置在渠底2的下表面两侧，所述的护岸自渠底2上表面两侧向上延伸且高于所在截污干渠的正常水位10;所述的护岸由常水位以下护岸4和常水位以上护岸5组成;所述的护脚3和常水位以下护岸4均由格宾石笼结构构筑而成;所述的常水位以上护岸5由底层的种植土层6和上层的土工格栅三维网植草层7组成;所述的土工格栅三维网植草层7及截污干渠两侧水浅区域种植有挺水植物和沉水植物，截污干渠中部水深区域种植有漂浮植物8，所述的堤岸1上设置有乔灌结合绿化带9。
截污干渠附近设置有配套的污水处理站，截污干渠通过设置泵连接至所述的污水处理站。
所述的截污干渠通过设置截留设施与已有的农田排水渠及河道的排水口衔接，所述的衔接处设置有沉砂系统，可截留农田排水渠及河道中含有的泥沙，避免在与截污干渠的连接处形成泥沙淤积而影响截污干渠的有效过水断面。
在所述的截污干渠上设置溢流设施，通过溢流设施使截污干渠中溢流的雨水分散流入湖滨绿化带，可充分发挥湖滨绿化带的水质净化功能，经湖滨绿化带进一步去除水中污染物后排入湖泊中。
所述的挺水植物为荷花、千屈菜、菖蒲、芦苇、香蒲中的一种或任意组合。
所述的沉水植物为海菖蒲、苦草、金鱼藻、狐尾藻、黑藻中的一种或任意组合。
所述的漂浮植物8为水花生、浮萍、睡莲或铜钱草的一种或任意组合。
与现有技术相比，本发明具有如下有益效果：1、在湖泊沿岸设置截污干渠，可将湖泊沿岸的农田废水和初期雨水彻底截留，具有调节、防涝效果;2、护脚和常水位下的护岸采用格宾石笼结构，可防止岸坡发生滑移，保证岸坡的稳定性;3、常水位以上护岸采用土工格栅三维网植被护坡，能生长植物、空隙率大、透水性强、可附着和栖息的生物量大，对污染的去除效果好;还可防止表层土滑移、洪水冲刷和地表径流的浸蚀;4、通过在堤岸上设置有乔灌结合绿化带，可截留雨水，过滤地表径流，截流进入截污干渠的面源污染;5、在截污干渠内种植挺水植物、沉水植物和漂浮植物，污水中的氮磷等物质被植物吸收，能够转化为生长所需要的营养成分，变废为宝，从而实现“污”“水”分离，降低水体富营养化水平;6、通过溢流设施将单点入湖的方式变为分散入湖的方式，可充分发挥湖滨带的水质净化功能。（发明人赵祥华;魏翔;张春敏;张骞）
