申请日20200423
公开(公告)日20200807
IPC分类号E03F5/04; B01D29/03; B01D29/27; B01D29/56; B01D29/64
摘要
本发明提供一种基于海绵城市的雨水截污净化装置，涉及雨水截污净化技术领域，解决了现有雨水截污装置多采用截污挂篮对雨水中所包含的树叶、树枝等杂物进行拦截，但拦截的树叶、树枝等杂物一旦过多，其将会堵塞住截污挂篮的网孔，影响雨水的渗透效率，导致雨天条件下，因雨水的渗透效率低，导致雨水截污部位发生雨水溢出现象的问题。一种基于海绵城市的雨水截污净化装置，包括预埋式雨水输送机构，所述预埋式雨水输送机构预埋安装在雨水管渠部位。即便有少量树叶、树枝等杂物沿圆板B外周面与筒体内周面之间的空隙掉落至二级过滤拦截机构内时，该少量树叶、树枝等杂物也将经由U型土工布过滤袋所拦截，避免树叶、树枝等杂物流入雨水口支管内。
权利要求书

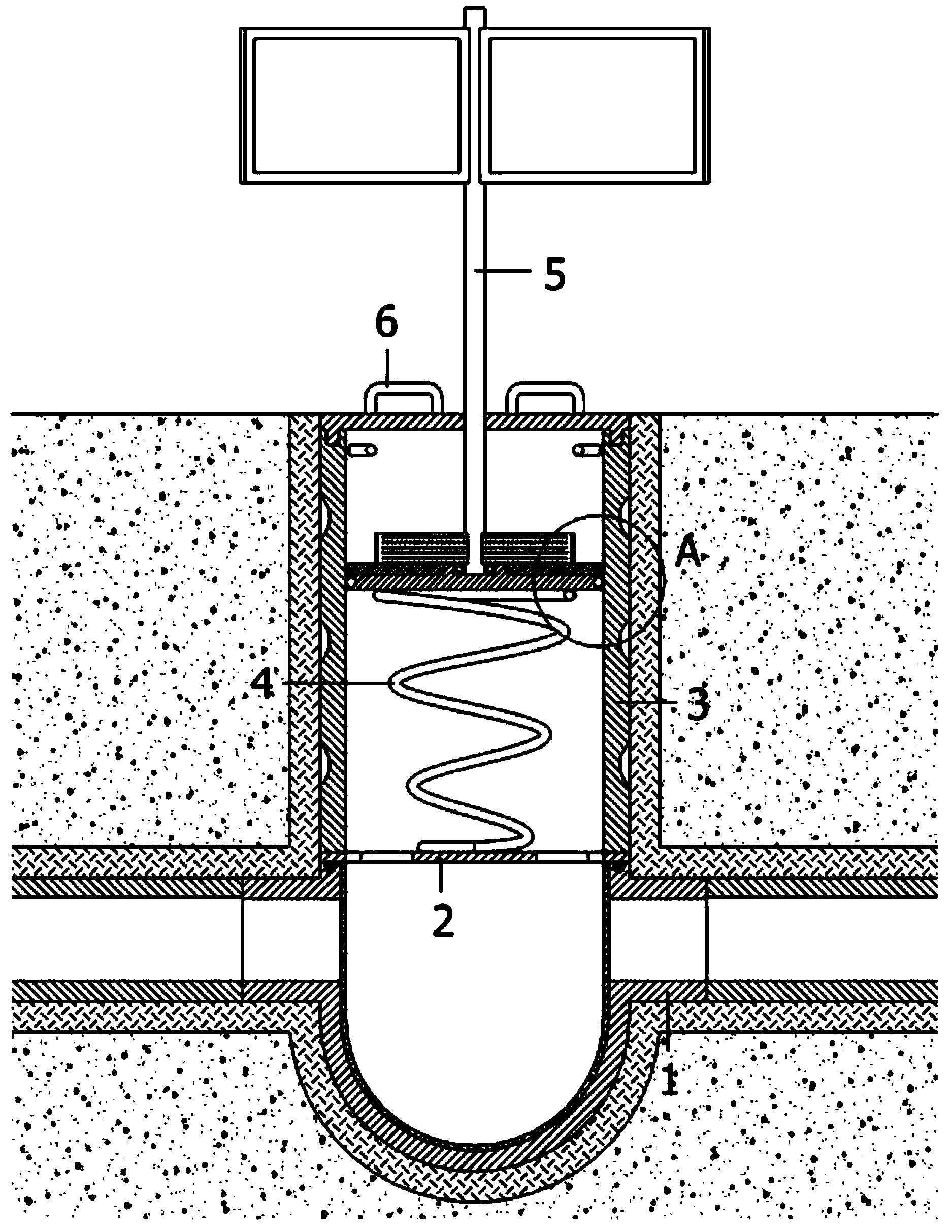

1.一种基于海绵城市的雨水截污净化装置，其特征在于：包括预埋式雨水输送机构(1)，所述预埋式雨水输送机构(1)预埋安装在雨水管渠部位，其与雨水口支管相连通;所述预埋式雨水输送机构(1)正上方设置有拆装式机构(3)，且拆装式机构(3)底端固定安装有一组二级过滤拦截机构(2);所述二级过滤拦截机构(2)与预埋式雨水输送机构(1)扣装相连接;所述拆装式机构(3)内部滑动安装有一组第一过滤拦截机构(4)，且第一过滤拦截机构(4)与二级过滤拦截机构(2)固定相连接;所述拆装式机构(3)顶端面扣装有两组水箅(6);相对于所述预埋式雨水输送机构(1)、二级过滤拦截机构(2)、拆装式机构(3)、水箅(6)安装部位外侧端的雨水管渠部位共同浇筑有一层混凝土墙。
2.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述预埋式雨水输送机构(1)包括有U型壳体(101)、连通管(102)、U型腔(103)、环状U形嵌槽(104)，所述U型壳体(101)顶端面轴心部位开设有一处U型腔(103)，且U型壳体(101)上半部左右两侧方均设置有一根与U型腔(103)相连通的连通管(102)，所述U型壳体(101)顶端面开设有一处与其同轴心状态下的环状U形嵌槽(104)，且环状U形嵌槽(104)的纵向截面结构为U形结构，所述预埋式雨水输送机构(1)安装状态下，所述预埋式雨水输送机构(1)预埋安装在雨水管渠部位内，且连通管(102)与雨水管渠部位内的雨水口支管处于同一轴心状态并相连接。
3.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述二级过滤拦截机构(2)包括有环形板(201)、圆板A(202)、连接杆(203)、锁紧螺丝(204)、弧形橡胶U形嵌块(205)、U型土工布过滤袋(206)，所述环形板(201)外径与U型壳体(101)顶端面外径相一致，且环形板(201)内径小于U型腔(103)顶部开口端直径，所述环形板(201)上呈环形阵列状共转动插接有六个锁紧螺丝(204)，且转动插接状态下，六个所述锁紧螺丝(204)的头端与环形板(201)底端面处于同一水平面，所述环形板(201)内端轴心部位设置有一块与其处于同一轴心部位的圆板A(202)，且圆板A(202)与环形板(201)处于同一水平部位，所述圆板A(202)直径小于环形板(201)内径，且圆板A(202)外周面与环形板(201)内周面之间通过六根连接杆(203)固定相连接，所述环形板(201)底端面设置有一个U型土工布过滤袋(206)，且U型土工布过滤袋(206)顶端面与环形板(201)底端面固定相连接，所述U型土工布过滤袋(206)内端顶部开口端直径与环形板(201)内径相一致，所述U型土工布过滤袋(206)外轮廓尺寸与U型腔(103)内轮廓尺寸相一致，所述环形板(201)底端面呈环形阵列状共设置有六块弧形橡胶U形嵌块(205)，且六块弧形橡胶U形嵌块(205)与六个锁紧螺丝(204)之间呈间隔状分布，所述弧形橡胶U形嵌块(205)纵向截面结构为U形结构，且六块弧形橡胶U形嵌块(205)均与环形板(201)处于同一轴心状态，所述二级过滤拦截机构(2)安装状态下，所述环形板(201)底端面与U型壳体(101)顶端面相贴合，且环形板(201)与U型壳体(101)处于同一轴线状态，六块所述弧形橡胶U形嵌块(205)均嵌合在环状U形嵌槽(104)内。
4.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述拆装式机构(3)包括有筒体(301)、弧形缺口(302)、圆形嵌槽(303)、提手A(304)、螺纹盲孔(305)，所述筒体(301)内外径分别与环形板(201)内外径相一致，所述筒体(301)外周面左右两侧均呈上下均匀分布状各开设有三处弧形缺口(302)，所述筒体(301)顶端面呈环形阵列状共开设有六处圆形嵌槽(303)，且筒体(301)底端面呈环形阵列状共开设有六处螺纹盲孔(305)，所述筒体(301)内端顶部左右两侧均固定连接有一个提手A(304)，所述拆装式机构(3)安装状态下，所述筒体(301)底端面与环形板(201)顶端面相贴合，且筒体(301)与环形板(201)处于同一轴线状态，六个所述锁紧螺丝(204)分别螺纹连接在六处螺纹盲孔(305)内。
5.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述第一过滤拦截机构(4)包括有圆板B(401)、滚珠(402)、环形圈(403)、轴承(404)、土工布过滤层(405)、锥形弹簧(406)、过滤网孔A(407)，所述圆板B(401)直径与筒体(301)内径，所述圆板B(401)外周面呈环形阵列状共内嵌转动安装有若干颗滚珠(402)，所述圆板B(401)顶端面及底端面之间共同开设有若干处相连通的过滤网孔A(407)，所述圆板B(401)顶端面轴心部位设置有一块环形圈(403)，且环形圈(403)内端安装有一个轴承(404)，所述圆板B(401)顶端面设置有一层与圆板B(401)直径相一致的土工布过滤层(405)，且土工布过滤层(405)顶端面与环形圈(403)顶端面处于同一水平面，所述圆板B(401)底端面固定连接有一个与其同轴心状态下的锥形弹簧(406)，所述第一过滤拦截机构(4)安装状态下，所述圆板B(401)位于所述筒体(301)内端，且圆板B(401)外周面所内嵌转动安装的滚珠(402)与筒体(301)内端面滑动相接触，所述锥形弹簧(406)底端与圆板A(202)顶端面固定相连接，所述锥形弹簧(406)普通伸展状态下，所述圆板B(401)位于筒体(301)中上部位。
6.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述清洁机构(5)包括有转轴(501)、矩形框架(502)、帆布(503)、清洁板(504)、锥尖状凸起(505)，所述转轴(501)顶部外周面呈环形阵列状共设置有三块矩形框架(502)，且矩形框架(502)内端设置有一张帆布(503)，所述转轴(501)底端外周面呈环形阵列状共设置有三块清洁板(504)，且清洁板(504)厚度为一厘米，每块所述清洁板(504)左端面及右端面均呈均匀分布状各镶嵌有若干处锥尖状凸起(505)，所述清洁机构(5)安装状态下，所述转轴(501)底部转动安装在轴承(404)内，且三块清洁板(504)底端面与土工布过滤层(405)顶端面处于同一水平面，三块所述清洁板(504)均不与筒体(301)内端面相接触，三块所述矩形框架(502)位于筒体(301)顶端面正上方部位。
7.如权利要求1所述一种基于海绵城市的雨水截污净化装置，其特征在于：所述水箅(6)包括有半圆形板(601)、半圆形缺口(602)、过滤网孔B(603)、提手B(604)、圆形嵌块(605)，所述半圆形板(601)直径与筒体(301)外径相一致，所述半圆形板(601)轴心部位开设有一处半圆形缺口(602)，且半圆形缺口(602)与转轴(501)直径相一致，所述半圆形板(601)顶端面及底端面之间共同开设有若干处相连通的过滤网孔B(603)，所述半圆形板(601)顶端面呈前后对称状共固定连接有两个提手B(604)，所述半圆形板(601)底端面呈环形阵列状共设置有三根圆形嵌块(605)，所述圆形嵌块(605)尺寸与圆形嵌槽(303)尺寸相一致，所述水箅(6)安装状态下，所述半圆形板(601)底端面与筒体(301)顶端面相接触，且半圆形板(601)与筒体(301)处于同一轴线状态，三根所述圆形嵌块(605)嵌合在位置相对应的三处圆形嵌槽(303)内，所述半圆形缺口(602)内周面与转轴(501)外周面内相切配合，所述半圆形板(601)顶端面与雨水管渠部位顶端面处于同一水平面。
说明书
一种基于海绵城市的雨水截污净化装置
技术领域
本发明属于雨水截污净化技术领域，更具体地说，特别涉及一种基于海绵城市的雨水截 污净化装置。
背景技术
雨水的收集利用变得尤为重要，由于雨水的污染比较严重，不能直接排入收纳水体中。
目前，雨水截污装置多采用截污挂篮对雨水中所包含的树叶、树枝等杂物进行拦截，但 拦截的树叶、树枝等杂物一旦过多，其将会堵塞住截污挂篮的网孔，影响雨水的渗透效率， 导致雨天条件下，因雨水的渗透效率低，导致雨水截污部位发生雨水溢出现象。
发明内容
为了解决上述技术问题，本发明提供一种基于海绵城市的雨水截污净化装置，以解决现 有雨水截污装置多采用截污挂篮对雨水中所包含的树叶、树枝等杂物进行拦截，但拦截的树 叶、树枝等杂物一旦过多，其将会堵塞住截污挂篮的网孔，影响雨水的渗透效率，导致雨天 条件下，因雨水的渗透效率低，导致雨水截污部位发生雨水溢出现象的问题。
本发明一种基于海绵城市的雨水截污净化装置的目的与功效，由以下具体技术手段所达 成：
一种基于海绵城市的雨水截污净化装置，包括预埋式雨水输送机构，所述预埋式雨水输 送机构预埋安装在雨水管渠部位，其与雨水口支管相连通;所述预埋式雨水输送机构正上方 设置有拆装式机构，且拆装式机构底端固定安装有一组二级过滤拦截机构;所述二级过滤拦 截机构与预埋式雨水输送机构扣装相连接;所述拆装式机构内部滑动安装有一组第一过滤拦 截机构，且第一过滤拦截机构与二级过滤拦截机构固定相连接;所述拆装式机构顶端面扣装 有两组水箅;相对于所述预埋式雨水输送机构、二级过滤拦截机构、拆装式机构、水箅安装 部位外侧端的雨水管渠部位共同浇筑有一层混凝土墙。
进一步的，所述预埋式雨水输送机构包括有U型壳体、连通管、U型腔、环状U形嵌槽， 所述U型壳体顶端面轴心部位开设有一处U型腔，且U型壳体上半部左右两侧方均设置有一 根与U型腔相连通的连通管，所述U型壳体顶端面开设有一处与其同轴心状态下的环状U形 嵌槽，且环状U形嵌槽的纵向截面结构为U形结构，所述预埋式雨水输送机构安装状态下， 所述预埋式雨水输送机构预埋安装在雨水管渠部位内，且连通管与雨水管渠部位内的雨水口 支管处于同一轴心状态并相连接。
进一步的，所述二级过滤拦截机构包括有环形板、圆板A、连接杆、锁紧螺丝、弧形橡 胶U形嵌块、U型土工布过滤袋，所述环形板外径与U型壳体顶端面外径相一致，且环形板内径小于U型腔顶部开口端直径，所述环形板上呈环形阵列状共转动插接有六个锁紧螺丝，且转动插接状态下，六个所述锁紧螺丝的头端与环形板底端面处于同一水平面，所述环形板 内端轴心部位设置有一块与其处于同一轴心部位的圆板A，且圆板A与环形板处于同一水平 部位，所述圆板A直径小于环形板内径，且圆板A外周面与环形板内周面之间通过六根连接 杆固定相连接，所述环形板底端面设置有一个U型土工布过滤袋，且U型土工布过滤袋顶端 面与环形板底端面固定相连接，所述U型土工布过滤袋内端顶部开口端直径与环形板内径相 一致，所述U型土工布过滤袋外轮廓尺寸与U型腔内轮廓尺寸相一致，所述环形板底端面呈 环形阵列状共设置有六块弧形橡胶U形嵌块，且六块弧形橡胶U形嵌块与六个锁紧螺丝之间 呈间隔状分布，所述弧形橡胶U形嵌块纵向截面结构为U形结构，且六块弧形橡胶U形嵌块 均与环形板处于同一轴心状态，所述二级过滤拦截机构安装状态下，所述环形板底端面与U 型壳体顶端面相贴合，且环形板与U型壳体处于同一轴线状态，六块所述弧形橡胶U形嵌块 均嵌合在环状U形嵌槽内。
进一步的，所述拆装式机构包括有筒体、弧形缺口、圆形嵌槽、提手A、螺纹盲孔，所述筒体内外径分别与环形板内外径相一致，所述筒体外周面左右两侧均呈上下均匀分布状各 开设有三处弧形缺口，所述筒体顶端面呈环形阵列状共开设有六处圆形嵌槽，且筒体底端面 呈环形阵列状共开设有六处螺纹盲孔，所述筒体内端顶部左右两侧均固定连接有一个提手A， 所述拆装式机构安装状态下，所述筒体底端面与环形板顶端面相贴合，且筒体与环形板处于 同一轴线状态，六个所述锁紧螺丝分别螺纹连接在六处螺纹盲孔内。
进一步的，所述第一过滤拦截机构包括有圆板B、滚珠、环形圈、轴承、土工布过滤层、 锥形弹簧、过滤网孔A，所述圆板B直径与筒体内径，所述圆板B外周面呈环形阵列状共内 嵌转动安装有若干颗滚珠，所述圆板B顶端面及底端面之间共同开设有若干处相连通的过滤 网孔A，所述圆板B顶端面轴心部位设置有一块环形圈，且环形圈内端安装有一个轴承，所 述圆板B顶端面设置有一层与圆板B直径相一致的土工布过滤层，且土工布过滤层顶端面与 环形圈顶端面处于同一水平面，所述圆板B底端面固定连接有一个与其同轴心状态下的锥形 弹簧，所述第一过滤拦截机构安装状态下，所述圆板B位于所述筒体内端，且圆板B外周面 所内嵌转动安装的滚珠与筒体内端面滑动相接触，所述锥形弹簧底端与圆板A顶端面固定相 连接，所述锥形弹簧普通伸展状态下，所述圆板B位于筒体中上部位。
进一步的，所述清洁机构包括有转轴、矩形框架、帆布、清洁板、锥尖状凸起，所述转 轴顶部外周面呈环形阵列状共设置有三块矩形框架，且矩形框架内端设置有一张帆布，所述 转轴底端外周面呈环形阵列状共设置有三块清洁板，且清洁板厚度为一厘米，每块所述清洁 板左端面及右端面均呈均匀分布状各镶嵌有若干处锥尖状凸起，所述清洁机构安装状态下， 所述转轴底部转动安装在轴承内，且三块清洁板底端面与土工布过滤层顶端面处于同一水平 面，三块所述清洁板均不与筒体内端面相接触，三块所述矩形框架位于筒体顶端面正上方部 位。
进一步的，所述水箅包括有半圆形板、半圆形缺口、过滤网孔B、提手B、圆形嵌块，所 述半圆形板直径与筒体外径相一致，所述半圆形板轴心部位开设有一处半圆形缺口，且半圆 形缺口与转轴直径相一致，所述半圆形板顶端面及底端面之间共同开设有若干处相连通的过 滤网孔B，所述半圆形板顶端面呈前后对称状共固定连接有两个提手B，所述半圆形板底端面 呈环形阵列状共设置有三根圆形嵌块，所述圆形嵌块尺寸与圆形嵌槽尺寸相一致，所述水箅 安装状态下，所述半圆形板底端面与筒体顶端面相接触，且半圆形板与筒体处于同一轴线状 态，三根所述圆形嵌块嵌合在位置相对应的三处圆形嵌槽内，所述半圆形缺口内周面与转轴 外周面内相切配合，所述半圆形板顶端面与雨水管渠部位顶端面处于同一水平面。
与现有技术相比，本发明具有如下有益效果：
当雨水中所包含的少量树叶、树枝等杂物经由水流的带动下沿两组水箅中过滤网孔B流 入至拆装式机构中筒体内时，该树叶、树枝等杂物将随雨水一同滴落在第一过滤拦截机构中 的土工布过滤层上，当雨水渗透过土工布过滤层后，该树叶、树枝等杂物将被拦截在土工布 过滤层上，即便有少量树叶、树枝等杂物沿圆板B外周面与筒体内周面之间的空隙掉落至二 级过滤拦截机构内时，该少量树叶、树枝等杂物也将经由U型土工布过滤袋所拦截，避免树 叶、树枝等杂物流入雨水口支管内。
清洁机构安装状态下，转轴底部转动安装在轴承内，且三块矩形框架位于筒体顶端面正 上方部位，并且矩形框架内端设置有一张帆布，故在有风条件下，风吹动矩形框架内端所设 置的帆布，从而驱动清洁机构沿轴承内转动，因清洁机构安装状态下，三块清洁板底端面与 土工布过滤层顶端面处于同一水平面，故清洁机构转动时，三块清洁板底端面沿土工布过滤 层顶端面转动，从而将附着在土工布过滤层顶端面上的树叶、树枝等杂物刮起，并经由清洁 板左端面或右端面各所镶嵌的锥尖状凸起将刮起的杂物扎附在清洁板上，从而避免树叶、树 枝等杂物附着在土工布过滤层顶端面上，影响雨水渗透效率。（发明人张永利）
