申请日20200413
公开(公告)日20200731
IPC分类号E03F3/02; E03F5/10; E03F5/14; E04D13/04
摘要
本发明公开了一种城市合流制管网雨天溢流污染控制系统，包括截水屋顶和建筑物，建筑物顶部设有截水屋顶，建筑物内的污水经污水管排出，截水屋顶的侧面设有溢流口，溢流口内插有雨落管，雨落管和污水管共同连接至雨污合流管，所述雨污合流管与截流井连接，截流井将一部分污水截流至污水处理厂，另一部分污水溢流至地下调蓄池，地下调蓄池将一部分污水输送至污水处理厂，另一部分输送至分离器，分离器将处理后的污水输送至斜板沉淀池，斜板沉淀池将处理后的污水输送至消毒池，超过斜板沉淀池处理负荷的污水输送至人工湿地。本发明利用自动截流井，通过浮球、转动轴和挡水板与水位关系自动控制截流污水量，减轻污水处理设施运行负荷，提高处理效率。
权利要求书

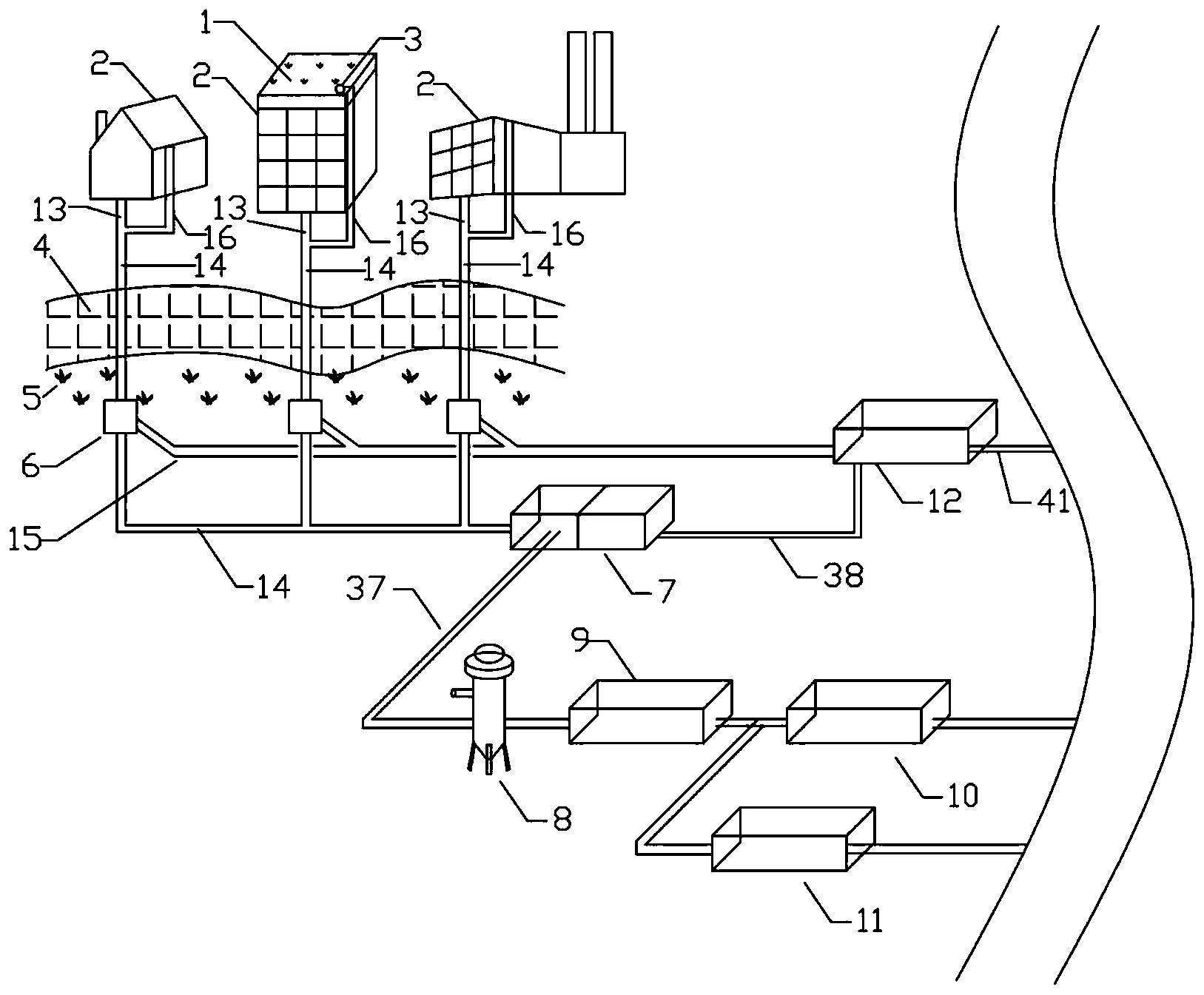

1.一种城市合流制管网雨天溢流污染控制系统，其特征在于，包括截水屋顶(1)和建筑物(2)，所述的建筑物(2)顶部设有截水屋顶(1)，建筑物(2)内的污水经污水管(13)排出，所述截水屋顶(1)的侧面设有溢流口(3)，溢流口(3)内插有雨落管(16)，所述的雨落管(16)和污水管(13)共同连接至雨污合流管(14)，所述的雨污合流管(14)与截流井(6)连接，截流井(6)将一部分污水截流至污水处理厂(12)，另一部分污水溢流至地下调蓄池(7)。
2.根据权利要求1所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的截流井(6)一侧通过进水口(22)与雨污合流管(14)连接，另一侧通过溢流管道(28)与地下调蓄池(7)连接，截流井(6)内部设有截污管(29)和限流装置，所述的限流装置用于控制截污管(29)的截污横截面大小，所述的截污管(29)与污水处理厂(12)连接，限流装置的一旁设有溢流堰(27)，当水位高于溢流堰(27)后，污水进入溢流管道(28)。
3.根据权利要求2所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的限流装置包括固定连接在一起的浮球(24)、转动轴(25)和挡水板(26)，通过挡水板(26)高度的变化控制截污管(29)的截污横截面大小。
4.根据权利要求1所述的一种城市合流制管网雨水溢流污染控制系统，其特征在于，所述的地下蓄水池(7)包括沉淀池(31)和蓄水池(32)，沉定池(31)和蓄水池(32)之间设有调蓄板(35)，沉淀池(31)和蓄水池(32)内部各设有一个存水槽(39)，存水槽(39)内均放置有潜污泵，所述的沉淀池(31)和蓄水池(32)内均设有出水管。
5.根据权利要求4所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的出水管包括第一出水管(37)和第二出水管(38)，所述第一出水管(37)的一端与沉淀池(31)连接，另一端与分离器(8)连接;所述第二出水管(38)的一端与蓄水池(32)连接，另一端与污水处理厂(12)连接。
6.根据权利要求1或4所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的地下调蓄池(7)将一部分污水输送至污水处理厂(12)，另一部分输送至分离器(8)，分离器(8)将处理后的污水输送至斜板沉淀池(9)，斜板沉淀池(9)将处理后的污水输送至消毒池(10)，超过斜板沉淀池(9)处理负荷的污水输送至人工湿地(11)。
7.根据权利要求6所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的人工湿地(11)、消毒池(10)、污水处理厂(12)均将处理后的尾水通过排水管(41)排入河道。
8.根据权利要求1所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的雨污合流管(14)穿过透水铺砖(4)与位于地下的截流井(6)连接，透水铺砖(4)内种植有截水绿地(5)。
9.根据权利要求1所述的一种城市合流制管网雨天溢流污染控制系统，其特征在于，所述的截水屋顶(1)自下而上依次包括建筑屋顶(21)、防水层(20)、蓄排水层(19)、种植层(18)和截水植物(17)。
说明书
一种城市合流制管网雨天溢流污染控制系统
技术领域
本发明涉及市政排水领域，尤其涉及一种城市合流制管网雨天溢流污染控制系统。
背景技术
目前我国绝大部分城市采用合流制排水系统，随着经济的高速发展，城市污水产生量剧增的同时，硬质地面比例的不断提高导致大量雨水混入污水管网，不仅造成污水处理设施损害、影响污水处理效果，还会带来污水溢流和城市内涝问题，造成巨大经济损失和降低环境质量，不利于经济的可持续发展。
新建管网或进行雨污分流改造是目前城市排水系统建设的主要方法，但由于历史问题，城市地下空间狭窄且复杂，施工难度大，新建管网投资巨大，工程建设往往达不到较好的效果。
发明内容
发明目的：本发明目的是提供一种能够从源头进行雨洪控制的同时对末端进行截污处理的城市合流制管网雨天溢流污染控制系统。
技术方案：本发明包括截水屋顶和建筑物，所述的建筑物顶部设有截水屋顶，建筑物内的污水经污水管排出，所述截水屋顶的侧面设有溢流口，溢流口内插有雨落管，所述的雨落管和污水管共同连接至雨污合流管，所述的雨污合流管与截流井连接，截流井将一部分污水截流至污水处理厂，另一部分污水溢流至地下调蓄池。
所述的截流井一侧通过进水口与雨污合流管连接，另一侧通过溢流管道与地下调蓄池连接，截流井内部设有截污管和限流装置，所述的限流装置用于控制截污管的截污横截面大小，所述的截污管与污水处理厂连接，限流装置的一旁设有溢流堰，当水位高于溢流堰后，污水进入溢流管道。
所述的限流装置包括固定连接在一起的浮球、转动轴和挡水板，通过挡水板高度的变化控制截污管的截污横截面大小。
所述的地下蓄水池包括沉淀池和蓄水池，沉定池和蓄水池之间设有调蓄板，沉淀池和蓄水池内部各设有一个存水槽，存水槽内均放置有潜污泵，沉淀池和蓄水池内均设有出水管。
所述的出水管包括第一出水管和第二出水管，所述第一出水管的一端与沉淀池连接，另一端与分离器连接;所述第二出水管的一端与蓄水池连接，另一端与污水处理厂连接。
所述的地下调蓄池将一部分污水输送至污水处理厂，另一部分输送至分离器，分离器将处理后的污水输送至斜板沉淀池，斜板沉淀池将处理后的污水输送至消毒池，超过斜板沉淀池处理负荷的污水输送至人工湿地。
所述的人工湿地、消毒池、污水处理厂均将处理后的尾水通过排水管排入河道。
所述的雨污合流管穿过透水铺砖与位于地下的截流井连接，透水铺砖内种植有截水绿地。
所述的截水屋顶自下而上依次包括建筑屋顶、防水层、蓄排水层、种植层和截水植物。
有益效果：本发明具有以下优点：
(1)充分利用了城市空间，通过截水屋顶、截水绿地和透水铺砖对初期雨水进行收集和净化，充分利用雨水资源，降低城市雨水径流系数，不仅减少城市面源污染，而且能有效降低城市内涝频率;
(2)通过对完全混合式合流制管网改造成截流式合流制管网，能够进行有效污水截污，降低污水处理系统负荷，提升水环境质量，耗资少，符合我国城市建设管理实际情况;
(3)自动截流井通过浮球、转动轴和挡水板与水位关系自动控制截流污水量，减轻污水处理设施运行负荷，提高处理效率;
(4)地下调蓄池占用城市建设空间小，并具有沉淀和调蓄功能，有效降低溢流污水量，提升城市水环境质量;
(5)复合式旋流分离器具有高效泥水分离、去除污染物功能，处理能力大，耗能低。（发明人祝建中;杨雪;宋林;白王军;陈靓）
