申请日20200402
公开(公告)日20200717
IPC分类号E01F5/00; E03F1/00; E03F3/02; E03F3/04
摘要
本申请涉及一种三通式的截污装置，应用于排水系统，该系统包括箱涵、箱涵沿线接入的排水支管、以及输送污水的截污管道，其特征在于，该截污装置包括管状的三通连接件和连接管，三通连接件具有入口、第一出口、第二出口和容纳空间，入口用于连通排水支管和三通连接件的容纳空间，第一出口用于连通三通连接件和截污管道，第二出口用于连通三通连接件和箱涵内部的空间，并且第一出口处的水平高度高于截污管道的管顶标高，第二出口处的水平高度高于第一出口处的水平高度;连接管一端与三通连接件相连，另一端用于与截污管道相连，以连通三通连接件的容纳空间和截污管道。本申请提供的三通式的截污装置，结构简单，制造方便，安装也更加方便。
权利要求书

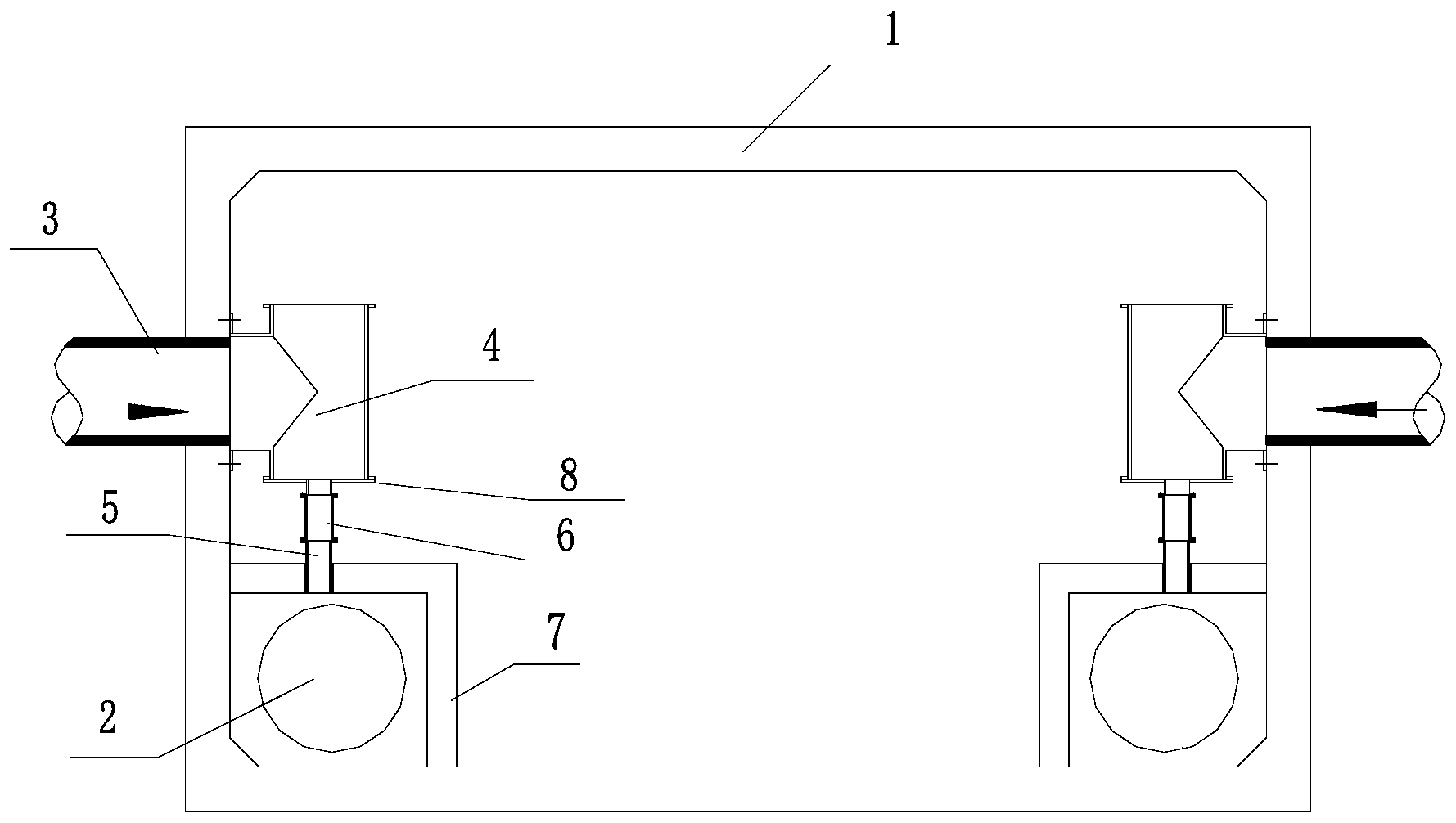

1.一种三通式的截污装置，应用于排水系统，该系统包括箱涵(1)、箱涵(1)沿线接入的排水支管(3)、以及输送污水的截污管道(2)，其特征在于，该截污装置包括：
管状的三通连接件(4)，其具有入口、第一出口、第二出口和容纳空间，所述入口用于连通排水支管(3)和三通连接件(4)的容纳空间，第一出口用于连通三通连接件(4)和截污管道(2)，第二出口用于连通三通连接件(4)和箱涵(1)内部的空间，并且所述第一出口处的水平高度高于所述截污管道(2)的管顶标高，第二出口处的水平高度高于所述第一出口处的水平高度;
连接管(5)，其一端与所述三通连接件(4)相连，另一端用于与所述截污管道(2)相连，以连通所述三通连接件(4)的容纳空间和截污管道(2)。
2.如权利要求1所述的三通式的截污装置，其特征在于：还包括一连接板(8)，所述三通连接件(4)和连接管(5)通过所述连接板(8)相连。
3.如权利要求2所述的三通式的截污装置，其特征在于：所述连接板(8)与三通连接件(4)法兰连接。
4.如权利要求2所述的三通式的截污装置，其特征在于：所述连接板(8)上开设有一截污口，所述连接管(5)焊接在所述连接板(8)上，且所述连接管(5)通过所述截污口与所述三通连接件(4)相连通。
5.如权利要求1所述的三通式的截污装置，其特征在于：所述三通连接件(4)和连接管(5)法兰连接。
6.如权利要求1所述的三通式的截污装置，其特征在于：所述连接管(5)上设有一用于控制所述连接管(5)导通或截止的开关件(6)。
7.如权利要求6所述的三通式的截污装置，其特征在于：所述开关件(6)为柔性截污装置。
8.如权利要求1所述的三通式的截污装置，其特征在于：所述连接管(5)的位置处对应设置一安装井(7)，且所述安装井(7)设于所述截污管道(2)上。
9.如权利要求1所述的三通式的截污装置，其特征在于：所述三通连接件(4)为三通直管，所述入口水平设置，所述第一出口和第二出口位于同一直线上，且所述第一出口竖直朝下，所述第二出口竖直朝上。
10.如权利要求1所述的三通式的截污装置，其特征在于：还包括一耳板，所述耳板安装于所述三通连接件(4)的入口位置，其用于将所述三通连接件(4)螺栓锚固在箱涵(1)的内壁上。
说明书
一种三通式的截污装置
技术领域
本申请涉及排水系统技术领域，特别涉及一种三通式的截污装置。
背景技术
目前在排水系统中箱涵应用较为广泛，通常排水支管会将水流排放到箱涵后，再由箱涵排放到污水处理厂或自然水体。为了既不对自然水体造成污染，又能够提高污水处理效率，则需要能够将晴天污水或初雨经由箱涵输送至污水处理厂处理后排放，后期雨水经由箱涵直接排放到自然水体。
现有技术中，通常会在箱涵的排口末端建设一个智能分流井来进行截污，在晴天或初雨时将箱涵内的污水输送至污水处理厂，在下雨后期将箱涵内的雨水排放到自然水体。
由于箱涵的尺寸一般较大，对应上游的汇水面积一般也很大，箱涵内的初雨特征不明显，污水或初雨和大量的后期雨水或地下水混合在箱涵内，再输送到污水处理厂处理，使得污水处理厂的工作量较大，在进行污水处理时，也会处理大量本可以直接排放到自然水体的后期雨水，造成一定的资源浪费。
发明内容
本申请实施例提供一种三通式的截污装置，一方面，其应用在箱涵时，可以解决箱涵内雨水与污水混合的问题，不仅减少了污水处理厂的工作量，而且不会污染自然水体，另一方面，结构简单，制造方便，安装也更加方便。
第一方面，提供了一种三通式的截污装置，应用于排水系统，该系统包括箱涵、箱涵沿线接入的排水支管、以及输送污水的截污管道，其特征在于，该截污装置包括：
管状的三通连接件，其具有入口、第一出口、第二出口和容纳空间，所述入口用于连通排水支管和三通连接件的容纳空间，第一出口用于连通三通连接件和截污管道，第二出口用于连通三通连接件和箱涵内部的空间，并且所述第一出口处的水平高度高于所述截污管道的管顶标高，第二出口处的水平高度高于所述第一出口处的水平高度;
连接管，其一端与所述三通连接件相连，另一端用于与所述截污管道相连，以连通所述三通连接件的容纳空间和截污管道。
一些实施例中，还包括一连接板，所述三通连接件和连接管通过所述连接板相连。
一些实施例中，所述连接板与三通连接件法兰连接。
一些实施例中，所述连接板上开设有一截污口，所述连接管焊接在所述连接板上，且所述连接管通过所述截污口与所述三通连接件相连通。
一些实施例中，所述三通连接件和连接管法兰连接。
一些实施例中，所述连接管上设有一用于控制所述连接管导通或截止的开关件。
一些实施例中，所述开关件为柔性截污装置。
一些实施例中，所述连接管的位置处对应设置一安装井，且所述安装井设于所述截污管道上。
一些实施例中，所述三通连接件为三通直管，所述入口水平设置，所述第一出口和第二出口位于同一直线上，且所述第一出口竖直朝下，所述第二出口竖直朝上。
一些实施例中，还包括一耳板，所述耳板安装于所述三通连接件的入口位置，其用于将所述三通连接件螺栓锚固在箱涵的内壁上。
本申请实施例提供了一种三通式的截污装置，一方面，其应用在箱涵上时，入口连通排水支管和截污本体，第一出口连通截污本体和所述截污管道，第二出口连通截污本体和箱涵内部的空间，从而将所述排水支管流出的干净水截流至所述箱涵、污水截流至所述截污管道，可以解决箱涵内雨水与污水混合的问题，不仅减少了污水处理厂的工作量，而且不会污染自然水体，另一方面，采用三通连接件进行连接的方式，结构简单，制造方便，安装也更加方便。（发明人周超）
