申请日20200324
公开(公告)日20200710
IPC分类号E03F3/02; E03F3/04; B01D29/52; B01D35/02
摘要
本发明公开了城市截污管网系统用雨水截污挂篮装置，包括筒体、顶板、第一限位环、调节滑槽、安装通孔、截污组件、导流组件、第二限位环、支撑座、搬运握把、密封盖和防护组件，所述筒体的顶部端面设置有顶板，所述筒体的内壁顶部固定安装有第一限位环，所述第一限位环的端面中央开设有安装通孔，所述第一限位环的端面位于安装通孔的外侧开设有调节滑槽，所述筒体的内壁底部固定安装有第二限位环，所述筒体的内侧底部中央安装有支撑座，且支撑座的顶部设置有截污组件;该城市截污管网系统用雨水截污挂篮装置，体积小巧，便于搬运;在使用时，能够调节截污的角度，同时，杂物清洁方便，提高了使用的方便性。
权利要求书

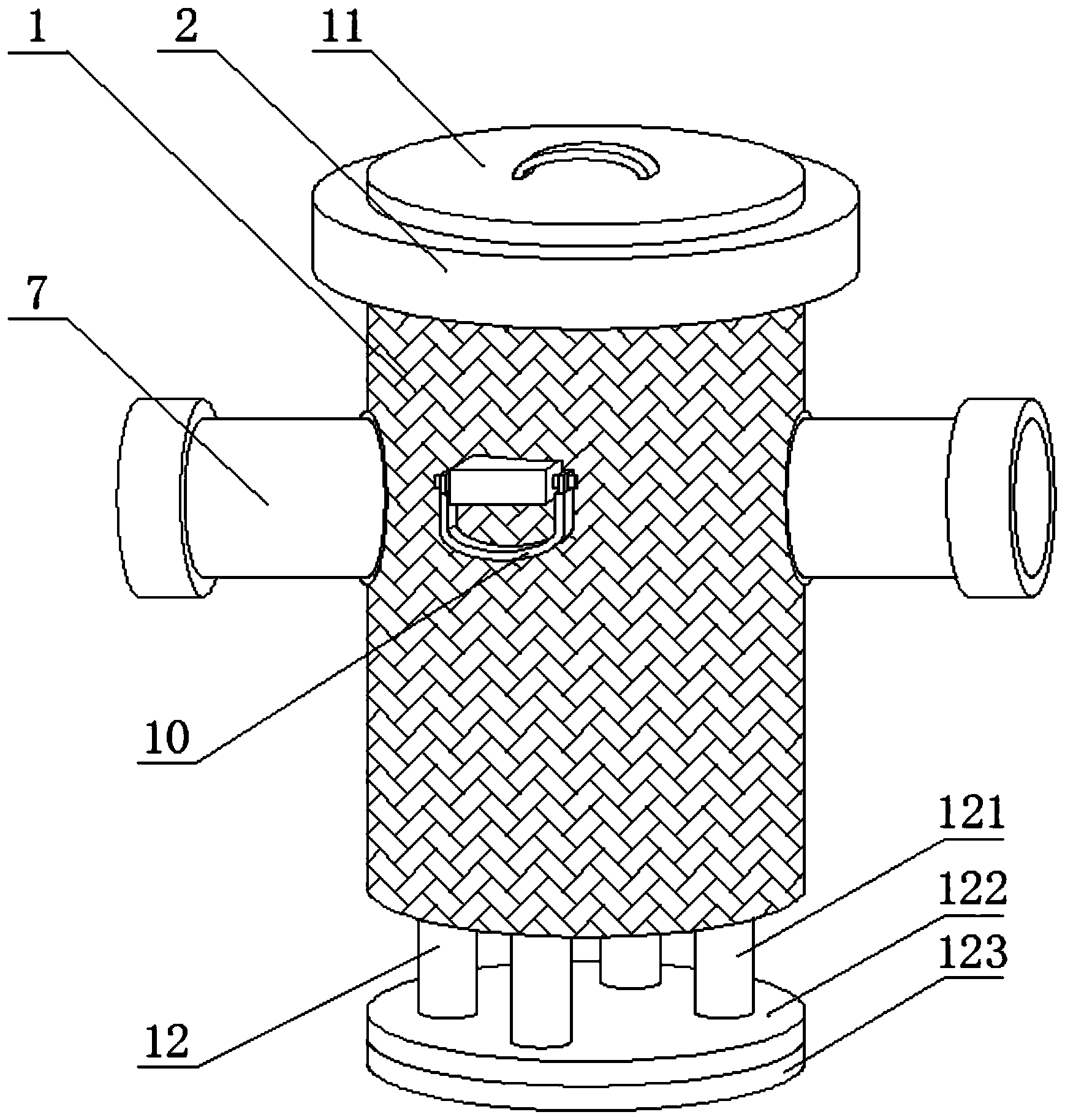

1.城市截污管网系统用雨水截污挂篮装置，其特征在于，包括筒体(1)、顶板(2)、第一限位环(3)、调节滑槽(4)、安装通孔(5)、截污组件(6)、导流组件(7)、第二限位环(8)、支撑座(9)、搬运握把(10)、密封盖(11)和防护组件(12)，所述筒体(1)的顶部端面设置有顶板(2)，所述筒体(1)的内壁顶部固定安装有第一限位环(3)，所述第一限位环(3)的端面中央开设有安装通孔(5)，所述第一限位环(3)的端面位于安装通孔(5)的外侧开设有调节滑槽(4);所述筒体(1)的内壁底部固定安装有第二限位环(8)，所述筒体(1)的内侧底部中央安装有支撑座(9)，且支撑座(9)的顶部设置有截污组件(6)，所述筒体(1)的外壁两侧均设置有导流组件(7)，所述筒体(1)的底部设置有防护组件(12);
所述截污组件(6)包括环形支架(61)、挂篮连杆(62)、调节滑块(63)、第一截污网(64)、漏网架(65)、第二截污网(66)、加强杆(67)和储料仓(68)，所述环形支架(61)贴合安装在第一限位环(3)的顶部端面，所述环形支架(61)的端面一侧通过焊接固定安装有挂篮连杆(62)，所述环形支架(61)的内壁位置处通过螺钉固定安装有第一截污网(64)，所述环形支架(61)的底部通过焊接固定安装有漏网架(65)，且漏网架(65)位于第二限位环(8)的内部，所述漏网架(65)的端面中央通过焊接固定安装有两个加强杆(67)，且加强杆(67)互相垂直，所述漏网架(65)的底部端面通过螺钉固定安装有第二截污网(66)，所述第二截污网(66)的底部连接安装有储料仓(68)，且储料仓(68)的底部与支撑座(9)连接。
2.根据权利要求1所述的城市截污管网系统用雨水截污挂篮装置，其特征在于，所述顶板(2)的顶部端面开设有清洁孔，且清洁孔的端面插接安装有密封盖(11)，所述密封盖(11)的顶部设置有手提扣。
3.根据权利要求1所述的城市截污管网系统用雨水截污挂篮装置，其特征在于，所述筒体(1)的外壁两侧均通过螺钉固定安装有搬运握把(10)。
4.根据权利要求1所述的城市截污管网系统用雨水截污挂篮装置，其特征在于，所述环形支架(61)的底部端面设置有调节滑块(63)，且调节滑块(63)插接安装在调节滑槽(4)的内部。
5.根据权利要求1所述的城市截污管网系统用雨水截污挂篮装置，其特征在于，所述导流组件(7)包括第一水管(71)、第二水管(72)、导流罩(73)和连接法兰(74)，所述第一水管(71)和第二水管(72)分别安装在筒体(1)的外壁中央，所述第一水管(71)和第二水管(72)的一端均设置有连接法兰(74)，所述第一水管(71)和第二水管(72)的另一端均连接安装有导流罩(73)，且导流罩(73)位于第一限位环(3)和第二限位环(8)之间。
6.根据权利要求1所述的城市截污管网系统用雨水截污挂篮装置，其特征在于，所述防护组件(12)包括连接柱(121)、承重座(122)和防锈板(123)，所述连接柱(121)分别通过焊接固定安装在筒体(1)的底部端面，所述连接柱(121)的底部端面通过焊接连接安装有承重座(122)，所述承重座(122)的底部端面通过螺钉固定安装有防锈板(123)。
说明书
城市截污管网系统用雨水截污挂篮装置
技术领域
本发明涉及城市截污管网系统技术领域，具体为城市截污管网系统用雨水截污挂篮装置。
背景技术
城市截污管网系统是指将污染源单位把污水截流纳入污水截污收集管进行收集后，从而便于进行集中处理的水污染处理工程;广泛应用于在城镇污水处理中;城市截污管网系统在使用的过程中，需要使用到雨水截污挂篮装置对雨水进行预处理。
现有技术中的雨水截污挂篮装置，安装不便，在使用时，整体耐腐蚀效果较差，长时间使用时，底部容易发生腐蚀，从而影响装置的使用寿命;同时，雨水截污挂篮装置的截污角度无法调节;而且杂质清理不方便，因此，设计城市截污管网系统用雨水截污挂篮装置是很有必要的。
发明内容
本发明的目的在于提供城市截污管网系统用雨水截污挂篮装置，体积小巧，便于搬运;在使用时，能够调节截污的角度，同时，杂物清洁方便，提高了使用的方便性。
本发明的目的可以通过以下技术方案实现：
城市截污管网系统用雨水截污挂篮装置，包括筒体、顶板、第一限位环、调节滑槽、安装通孔、截污组件、导流组件、第二限位环、支撑座、搬运握把、密封盖和防护组件，所述筒体的顶部端面设置有顶板，所述筒体的内壁顶部固定安装有第一限位环，所述第一限位环的端面中央开设有安装通孔，所述第一限位环的端面位于安装通孔的外侧开设有调节滑槽;所述筒体的内壁底部固定安装有第二限位环，所述筒体的内侧底部中央安装有支撑座，且支撑座的顶部设置有截污组件，所述筒体的外壁两侧均设置有导流组件，所述筒体的底部设置有防护组件;
所述截污组件包括环形支架、挂篮连杆、调节滑块、第一截污网、漏网架、第二截污网、加强杆和储料仓，所述环形支架贴合安装在第一限位环的顶部端面，所述环形支架的端面一侧通过焊接固定安装有挂篮连杆，所述环形支架的内壁位置处通过螺钉固定安装有第一截污网，所述环形支架的底部通过焊接固定安装有漏网架，且漏网架位于第二限位环的内部，所述漏网架的端面中央通过焊接固定安装有两个加强杆，且加强杆互相垂直，所述漏网架的底部端面通过螺钉固定安装有第二截污网，所述第二截污网的底部连接安装有储料仓，且储料仓的底部与支撑座连接。
作为本发明进一步的方案：所述顶板的顶部端面开设有清洁孔，且清洁孔的端面插接安装有密封盖，所述密封盖的顶部设置有手提扣。
作为本发明进一步的方案：所述筒体的外壁两侧均通过螺钉固定安装有搬运握把。
作为本发明进一步的方案：所述环形支架的底部端面设置有调节滑块，且调节滑块插接安装在调节滑槽的内部。
作为本发明进一步的方案：所述导流组件包括第一水管、第二水管、导流罩和连接法兰，所述第一水管和第二水管分别安装在筒体的外壁中央，所述第一水管和第二水管的一端均设置有连接法兰，所述第一水管和第二水管的另一端均连接安装有导流罩，且导流罩位于第一限位环和第二限位环之间。
作为本发明进一步的方案：所述防护组件包括连接柱、承重座和防锈板，所述连接柱分别通过焊接固定安装在筒体的底部端面，所述连接柱的底部端面通过焊接连接安装有承重座，所述承重座的底部端面通过螺钉固定安装有防锈板。
本发明的有益效果：该城市截污管网系统用雨水截污挂篮装置，体积小巧，便于搬运;在使用时，通过导流组件能够便于水流流动，水流流经截污组件能够便于将水中的杂物进行截留，而水流能够继续流动，起到杂物过滤的效果，而且，通过将截污组件的角度进行调节，从而能够将不同方向的水流进行截污，角度调节方便，而且，截污后的杂物能够拆卸清洁，更换方便，提高了使用的方便性;同时，整体结构具有良好的支撑稳定性和防锈效果，能够提高装置的使用寿命。（发明人朱红满;赵海生;王有理;孙裕军;武晋辉）
