纺织面料印染用废水处理工艺

发布时间:2020-10-13 8:33:37  中国污水处理工程网

  申请日20200817

  公开(公告)日20201002

  IPC分类号C02F9/02; C02F103/30

  摘要

  本发明公开了一种纺织面料印染用废水处理设备,属于纺织印染废水处理技术领域,包括壳体,所述壳体的顶部和底部均为空心结构,且壳体的下表面固定安装有底座,所述壳体的上表面活动安装有顶板,且顶板的上下表面中间位置之间垂直焊接有套筒,所述套筒的上端垂直滑动安装有基盘,所述顶板的下表面中间位置焊接有内滤筒和网板,且顶板的下表面设置有外滤筒。废水处理设备提供呈螺旋形状的导液通道,避免废水溢出且可定量加入废水,使得其充分过滤,设有可拆卸的双层过滤结构,具备除色功能且对除色结构的更换便捷,同时,吸附净化层位于除臭层的下方,使得净化水在排出前可进行二次过滤截留,从而提高废水处理的洁净度。


  权利要求书

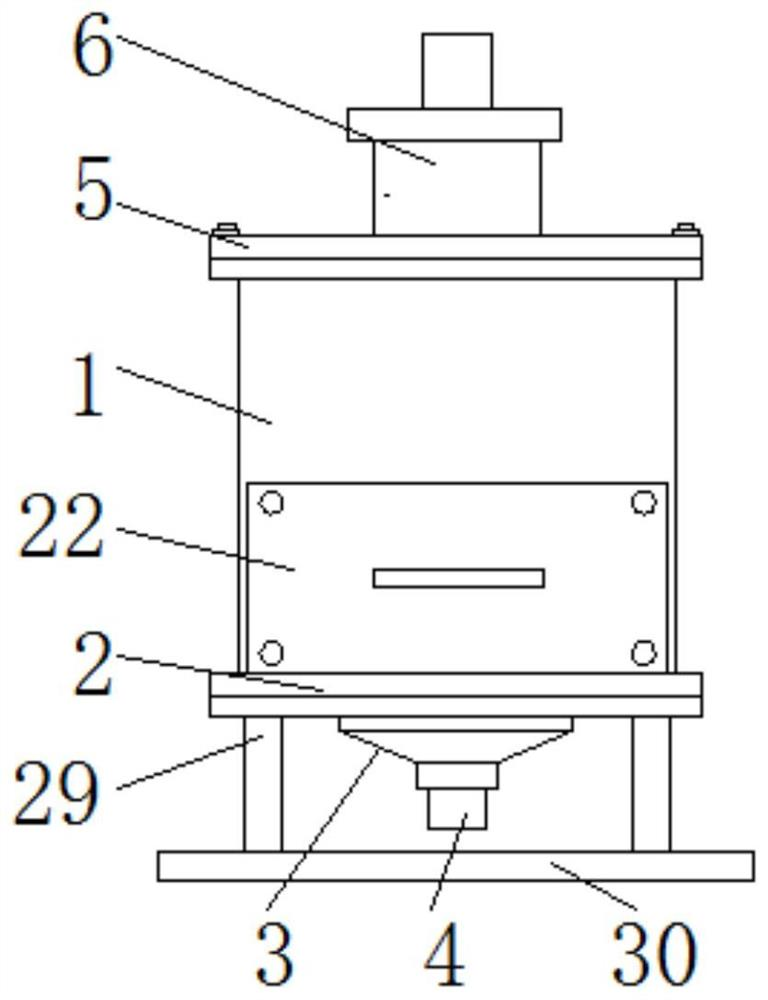

  1.一种纺织面料印染用废水处理设备,包括壳体(1),其特征在于:所述壳体(1)的顶部和底部均为空心结构,且壳体(1)的下表面固定安装有底座(2),所述壳体(1)的上表面活动安装有顶板(5),且顶板(5)的上下表面中间位置之间垂直焊接有套筒(6),所述套筒(6)的上端垂直滑动安装有基盘(7),且基盘(7)的下表面中间位置固定安装有螺旋型导管(8),所述顶板(5)的下表面中间位置焊接有内滤筒(11)和网板(12),且顶板(5)的下表面设置有外滤筒(14),所述内滤筒(11)设置在外滤筒(14)的内部,且内滤筒(11)和外滤筒(14)相互靠近的外表面一侧位置之间填充有棉质垫片(15),所述壳体(1)的内表面中间位置焊接有镂空挡板(18),且镂空挡板(18)的纵截面形状为等腰梯形,所述壳体(1)的两侧内壁底部位置均固定安装有导块(21),所述底座(2)的下表面四周边缘位置均垂直焊接有立柱(29),四组所述立柱(29)的下端位置之间垂直固定安装有同一组载重座(30),且载重座(30)平行设置在壳体(1)的下方。

  2.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述底座(2)的上下表面中间位置之间焊接有液斗(3),所述液斗(3)的底部固定安装有排水管(4),且排水管(4)和底座(2)垂直设置。

  3.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述螺旋型导管(8)滑动安装在套筒(6)的内表面位置,且螺旋型导管(8)的上端垂直固定贯穿连接在基盘(7)的上下表面中间位置之间,所述基盘(7)的上表面设置有夹盖(9),且夹盖(9)螺纹套接在基盘(7)的外表面位置,所述夹盖(9)的上下表面中间位置之间固定连接有进水管(10),且进水管(10)的下端和螺旋型导管(8)的上端相对应。

  4.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述网板(12)垂直固定安装在内滤筒(11)的顶部位置,且内滤筒(11)和顶板(5)垂直设置,所述网板(12)的上下表面中间位置之间开设有管腔(13),且螺旋型导管(8)的下端通过管腔(13)与网板(12)垂直活动贯穿连接,所述外滤筒(14)的顶部为空心结构,且外滤筒(14)的上表面和顶板(5)的下表面相接触。

  5.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述棉质垫片(15)的内部填充有胶粘纤维(16),且棉质垫片(15)的外表面位置均匀开设有若干组蜂窝槽(17),所述棉质垫片(15)活动安装在内滤筒(11)和外滤筒(14)之间。

  6.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述镂空挡板(18)的上表面中间位置垂直固定安装有支柱(19),且外滤筒(14)的下表面中间位置垂直焊接有和支柱(19)相对应匹配的滑筒(20),所述滑筒(20)滑动套接在支柱(19)的外表面位置。

  7.根据权利要求2所述的纺织面料印染用废水处理设备,其特征在于:两组所述导块(21)对称焊接在底座(2)的上表面两侧位置,且导块(21)的纵截面形状为直角三角形,所述液斗(3)的顶部对应两组所述导块(21)的中间位置。

  8.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述壳体(1)的前壁底部位置设置有挡板(22),所述挡板(22)的前表面中间位置焊接有握把(23),且挡板(22)的前表面四周边缘位置与壳体(1)以及导块(21)之间均螺纹连接有固定栓,所述挡板(22)通过固定栓与壳体(1)以及导块(21)活动连接,且挡板(22)的后表面位置垂直设置有箱壳(24)。

  9.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述箱壳(24)的前壁与挡板(22)固定贯穿连接,且箱壳(24)的内部填充有陶瓷颗粒(25),所述箱壳(24)的顶部卡接有盖板(26),且盖板(26)的上表面固定安装有竹炭纤维块(27),所述盖板(26)的上下表面位置之间以及箱壳(24)的底部位置均开设有若干组引水槽(28),位于同一侧若干组所述引水槽(28)均匀分布,所述箱壳(24)滑动安装在壳体(1)的两侧内壁位置之间,且箱壳(24)的后表面和壳体(1)的内壁后侧位置相接触,所述竹炭纤维块(27)填充在壳体(1)的内部,且竹炭纤维块(27)设置在镂空挡板(18)的下方。

  10.根据权利要求1所述的纺织面料印染用废水处理设备,其特征在于:所述载重座(30)的下表面设置有固定座(31),且固定座(31)的下表面固定安装有现浇层(32),所述现浇层(32)由混凝土现浇制得,所述固定座(31)的顶部开设有和载重座(30)相对应的定位腔(33),且载重座(30)通过定位腔(33)活动安装在固定座(31)的内部。

  说明书

  一种纺织面料印染用废水处理设备

  技术领域

  本发明属于纺织印染废水处理技术领域,具体涉及一种纺织面料印染用废水处理设备。

  背景技术

  纺织面料印染加工过程中,会产生大量的废水,该废水在排放前需经废水处理设备净化处理以达到排放标准,废水处理设备基于物理净化实现对废水的过滤处理,废水处理设备的应用广泛,现有废水处理设备在使用时,未提供呈螺旋形状的导液通道,导致废水溢出且不能定量加入废水,影响了充分过滤,未设可拆卸的双层过滤结构,不具备除色功能,同时,净化水在排出前不能进行二次过滤截留,降低了废水处理的洁净度。

  发明内容

  本发明的目的在于提供一种纺织面料印染用废水处理设备,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种纺织面料印染用废水处理设备,包括壳体,所述壳体的顶部和底部均为空心结构,且壳体的下表面固定安装有底座,所述壳体的上表面活动安装有顶板,且顶板的上下表面中间位置之间垂直焊接有套筒,所述套筒的上端垂直滑动安装有基盘,且基盘的下表面中间位置固定安装有螺旋型导管,所述顶板的下表面中间位置焊接有内滤筒和网板,且顶板的下表面设置有外滤筒,所述内滤筒设置在外滤筒的内部,且内滤筒和外滤筒相互靠近的外表面一侧位置之间填充有棉质垫片,所述壳体的内表面中间位置焊接有镂空挡板,且镂空挡板的纵截面形状为等腰梯形,所述壳体的两侧内壁底部位置均固定安装有导块,所述底座的下表面四周边缘位置均垂直焊接有立柱,四组所述立柱的下端位置之间垂直固定安装有同一组载重座,且载重座平行设置在壳体的下方。

  采用上述方案,废水处理设备提供呈螺旋形状的导液通道,避免废水溢出且可定量加入废水,使得其充分过滤,设有可拆卸的双层过滤结构,具备除色功能且对除色结构的更换便捷,同时,吸附净化层位于除臭层的下方,使得净化水在排出前可进行二次过滤截留,从而提高废水处理的洁净度。

  作为一种优选的实施方式,所述底座的上下表面中间位置之间焊接有液斗,所述液斗的底部固定安装有排水管,且排水管和底座垂直设置,。

  作为一种优选的实施方式,所述螺旋型导管滑动安装在套筒的内表面位置,且螺旋型导管的上端垂直固定贯穿连接在基盘的上下表面中间位置之间,所述基盘的上表面设置有夹盖,且夹盖螺纹套接在基盘的外表面位置,所述夹盖的上下表面中间位置之间固定连接有进水管,且进水管的下端和螺旋型导管的上端相对应。

  采用上述方案,基盘和夹盖螺纹装配,实现进水管和螺旋型导管的组装,套筒作为基体,提供螺旋型导管的装配空间,使得印染废水进入处理腔前先经过一段呈螺旋形状的导液通道,避免废水溢出且可定量加入废水,使得其充分过滤。

  作为一种优选的实施方式,所述网板垂直固定安装在内滤筒的顶部位置,且内滤筒和顶板垂直设置,所述网板的上下表面中间位置之间开设有管腔,且螺旋型导管的下端通过管腔与网板垂直活动贯穿连接,所述外滤筒的顶部为空心结构,且外滤筒的上表面和顶板的下表面相接触。

  作为一种优选的实施方式,所述棉质垫片的内部填充有胶粘纤维,且棉质垫片的外表面位置均匀开设有若干组蜂窝槽,所述棉质垫片活动安装在内滤筒和外滤筒之间。

  作为一种优选的实施方式,所述镂空挡板的上表面中间位置垂直固定安装有支柱,且外滤筒的下表面中间位置垂直焊接有和支柱相对应匹配的滑筒,所述滑筒滑动套接在支柱的外表面位置。

  采用上述方案,内滤筒和网板组合成一组过滤体,固定于顶板上,通过管腔实现和螺旋型导管的装配,从而将印染废水导入过滤空间中,过滤体和外滤筒配合,构成双层过滤结构,配合棉质垫片作为填充物,通过其内填充的胶粘纤维吸附废水中的颜色,并通过蜂窝槽使得棉质垫片呈蜂窝结构,提高吸附力度和吸附容量,外滤筒在滑筒和支柱之间的配合下于处理空间内活动安装,使得双层过滤结构可拆卸以便于对除色结构的更换。

  作为一种优选的实施方式,两组所述导块对称焊接在底座的上表面两侧位置,且导块的纵截面形状为直角三角形,所述液斗的顶部对应两组所述导块的中间位置。

  作为一种优选的实施方式,所述壳体的前壁底部位置设置有挡板,所述挡板的前表面中间位置焊接有握把,且挡板的前表面四周边缘位置与壳体以及导块之间均螺纹连接有固定栓,所述挡板通过固定栓与壳体以及导块活动连接,且挡板的后表面位置垂直设置有箱壳。

  作为一种优选的实施方式,所述箱壳的前壁与挡板固定贯穿连接,且箱壳的内部填充有陶瓷颗粒,所述箱壳的顶部卡接有盖板,且盖板的上表面固定安装有竹炭纤维块,所述盖板的上下表面位置之间以及箱壳的底部位置均开设有若干组引水槽,位于同一侧若干组所述引水槽均匀分布,所述箱壳滑动安装在壳体的两侧内壁位置之间,且箱壳的后表面和壳体的内壁后侧位置相接触,所述竹炭纤维块填充在壳体的内部,且竹炭纤维块设置在镂空挡板的下方。

  采用上述方案,箱壳内的陶瓷颗粒和其顶部由盖板安装的竹炭纤维块对废水进行除臭和吸附净化处理,后通过引水槽将水导入排液区,其中,吸附净化层位于除臭层的下方,使得净化水在排出前可进行二次过滤截留,从而提高废水处理的洁净度。

  作为一种优选的实施方式,所述载重座的下表面设置有固定座,且固定座的下表面固定安装有现浇层,所述现浇层由混凝土现浇制得,所述固定座的顶部开设有和载重座相对应的定位腔,且载重座通过定位腔活动安装在固定座的内部。

  采用上述方案,由现浇层安装的固定座牢固固定在地基上,通过定位腔提供和载重座之间的连接定位,使得装置可牢固放置且和地基之间活动安装,装卸便捷。

  与现有技术相比,本发明的有益效果是:

  1、该纺织面料印染用废水处理设备通过设置基盘和夹盖螺纹装配,实现进水管和螺旋型导管的组装,套筒作为基体,提供螺旋型导管的装配空间,使得印染废水进入处理腔前先经过一段呈螺旋形状的导液通道,避免废水溢出且可定量加入废水,使得其充分过滤;

  2、该纺织面料印染用废水处理设备通过设置内滤筒和网板组合成一组过滤体,固定于顶板上,通过管腔实现和螺旋型导管的装配,从而将印染废水导入过滤空间中,过滤体和外滤筒配合,构成双层过滤结构,配合棉质垫片作为填充物,通过其内填充的胶粘纤维吸附废水中的颜色,并通过蜂窝槽使得棉质垫片呈蜂窝结构,提高吸附力度和吸附容量,外滤筒在滑筒和支柱之间的配合下于处理空间内活动安装,使得双层过滤结构可拆卸以便于对除色结构的更换;

  3、该纺织面料印染用废水处理设备通过设置箱壳内的陶瓷颗粒和其顶部由盖板安装的竹炭纤维块对废水进行除臭和吸附净化处理,后通过引水槽将水导入排液区,其中,吸附净化层位于除臭层的下方,使得净化水在排出前可进行二次过滤截留,从而提高废水处理的洁净度。(发明人毛曹珏)
