申请日20200730
公开(公告)日20201002
IPC分类号B01D33/01; B01D33/46; B01D33/68
摘要
本发明提供了一种纸托包装生产废水自净回收装置，包括底座，设于底座上方的过滤水箱，过滤水箱的底面一端通过枢接座固定于底座上，另一端通过枢接座与液压缸的活塞杆端部连接;过滤水箱侧壁底部设有排水管，排水管上设有第一电磁阀;过滤水箱的顶部内壁设有液位传感器;过滤水箱的内部设有滤板，滤板由第一电机带动升降、且可升至与过滤水箱顶面平齐;过滤水箱的前端面顶部及后端面顶部沿长度方向均设有丝杠结构，丝杠结构上设有第二滑块，两第二滑块之间架设有刮刷结构，刮刷结构上设置可升降的刮板;其可使得过滤件进行移动，可对废水进行搅动，方便进行有效的过滤，且可对滤板进行清洁，防止滤板堵塞，保证顺畅的过滤，提高工作效率。
权利要求书
1.一种纸托包装生产废水自净回收装置，其特征在于：

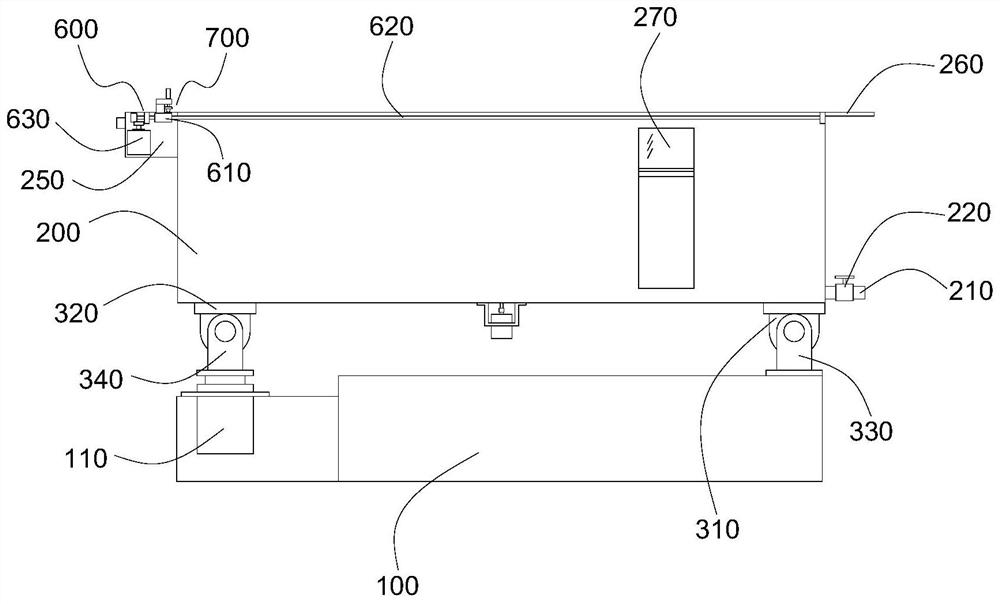

包括底座(100)，设于所述底座(100)上方的过滤水箱(200)，所述过滤水箱(200)的底面两端分别固定设有第一枢接座(310)及第二枢接座(320)，所述底座(100)的顶面对应所述第一枢接座(310)固定安装有第三枢接座(330)，所述第三枢接座(330)与所述第一枢接座(310)枢接配合，所述底座(100)上固定安装有液压缸(110)，所述液压缸(110)对应所述第二枢接座(320)设置，所述液压缸(110)的活塞杆端部固定安装有第四枢接座(340)，所述第四枢接座(340)与所述第二枢接座(320)枢接配合;所述过滤水箱(200)靠近所述第一枢接座(310)的一端底部连通设有排水管(210)，所述排水管(210)上设有第一电磁阀(220);所述过滤水箱(200)的顶部内壁安装有液位传感器(230);所述过滤水箱(200)的侧壁顶部连通设有进水管(280)，所述进水管(280)上设有第二电磁阀(290);
所述过滤水箱(200)的内部设有滤板(400)，所述滤板(400)与所述过滤水箱(200)内壁适配、且沿所述过滤水箱(200)内部滑动，所述滤板(400)由第一电机(510)带动升降、且可升至与所述过滤水箱(200)顶面平齐;所述过滤水箱(200)的前端面顶部及后端面顶部均安装有丝杠结构(600)，所述丝杠结构(600)沿所述过滤水箱(200)的长度方向延伸，所述丝杠结构(600)上设有第二滑块(610)，两所述第二滑块(610)之间架设有刮刷结构(700)，所述刮刷结构(700)上设置可升降的刮板(710)，所述刮板(710)可降至与所述过滤水箱(200)的顶面平齐，随所述丝杠结构(600)移动的所述刮板(710)用于对所述滤板(400)顶面进行刮刷清理。
2.根据权利要求1所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述滤板(400)包括框体骨架(410)，固定设于所述框体骨架(410)内壁顶部的滤网(420)，所述框体骨架(410)的外壁与所述过滤水箱(200)内部适配、且沿所述过滤水箱(200)内壁滑动。
3.根据权利要求2所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述过滤水箱(200)的两相对内壁均通过轴承分别架设有第一丝杠(520)，所述第一丝杠(520)沿竖向设置，所述第一丝杠(520)的底端突出于所述过滤水箱(200)的底部、且端部与所述第一电机(510)的输出轴的联轴器连接，所述第一电机(510)安装在所述过滤水箱(200)的底面;所述框体骨架(410)上对应所述第一丝杠(520)开设有第一导向孔(430)，所述滤板(400)经所述第一导向孔(430)沿所述第一丝杠(520)滑动，且各所述第一丝杠(520)上均设有第一滑块(530)，所述滤板(400)架设于两所述第一滑块(530)上，所述滤板(400)由所述第一电机(510)带动升降。
4.根据权利要求2所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述过滤水箱(200)的两端侧壁均通过轴承架设有导向杆(240)，所述导向杆(240)沿竖向设置，所述框体骨架(410)对应所述导向杆(240)开设有第二导向孔(440)，所述滤板(400)经所述第二导向孔(440)沿所述导向杆(240)滑动。
5.根据权利要求4所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述框体骨架(410)的顶面对应用于架设第一丝杠(520)、导向杆(240)的轴承凹设有第一凹槽(450)，对应所述液位传感器(230)凹设有第二凹槽(460)，轴承可完全收于所述第一凹槽(450)内，所述液位传感器(230)可完全收于所述第二凹槽(460)内，所述滤板(400)上升至所述过滤水箱(200)顶部时，所述滤网(420)与所述过滤水箱(200)顶面平齐。
6.根据权利要求1所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述刮刷结构(700)包括支撑板(720)，所述支撑板(720)固定架设于两所述第二滑块(610)上，所述支撑板(720)上安装有至少两个推杆电机(730)，所述推杆电机(730)的活塞杆朝下设置、且活动突出于所述支撑板(720)的底面，两所述推杆电机(730)的活塞杆端部与所述刮板(710)的顶面固定连接。
7.根据权利要求1所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述过滤水箱(200)顶部靠近所述第二枢接座(320)的端面两侧均安装有安装板(250)，两所述安装板(250)分别与所述过滤水箱(200)的前端面及后端面平齐;
所述丝杠结构(600)包括第二丝杠(620)，所述第二丝杠(620)通过轴承架设于所述过滤水箱(200)上，所述第二丝杠(620)的一端延伸至所述安装板(250)上、且端部与第二电机(630)的输出轴通过齿轮组啮合传动，所述第二电机(630)安装在所述安装板(250)上。
8.根据权利要求1所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述过滤水箱(200)顶部远离所述第二枢接座(320)的端面固定安装有延伸板(260)，所述延伸板(260)的顶面与所述过滤水箱(200)的顶面平移，所述延伸板(260)的长度与所述过滤水箱(200)的顶面宽度一致。
9.根据权利要求1所述的一种纸托包装生产废水自净回收装置，其特征在于：
所述过滤水箱(200)的侧壁嵌设安装有透视窗(270)，所述透视窗(270)沿竖向方向延伸。
说明书
一种纸托包装生产废水自净回收装置
技术领域
本发明涉及纸托生产废水回收设备领域，更具体的，涉及一种纸托包装生产废水自净回收装置。
背景技术
纸托，具有良好的防震、防冲击、防静电、防腐蚀效果，并对环境无污染，更加有利于厂家产品的出口，广泛应用于电子、电器、电脑、机械零部件、工业仪表、工艺品玻璃、陶瓷、玩具、医药等行业的包装;其是以纸箱边角料，新闻纸，白色纯木浆等为原料，经过碎浆并调配成一定比例浓度的浆料，在根据产品设计，定制的数控模具上，经真空吸附成型，后干燥而形成不同种类和用途的环保纸制品;而生产过程中，难免会有大量的废水产生，而废水中夹杂着大量的纸浆纤维，若此类废水直接外排，将会造成浪费，因此，大多的工厂会对此类废水进行过滤回收处理，但是，现有的过滤设备结构过于简单，过滤效果不佳，也会常常发生滤网堵塞的问题，影响废水的过滤回收处理。
发明内容
为了克服现有技术的缺陷，本发明所要解决的技术问题在于提出一种纸托包装生产废水自净回收装置，其结构新颖，可使得过滤件进行移动，可对废水进行搅动，方便进行有效的过滤，且可对过滤件进行清洁，防止过滤件堵塞，保证顺畅的过滤，提高工作效率。
为达此目的，本发明采用以下的技术方案：
本发明提供了一种纸托包装生产废水自净回收装置，包括底座，设于所述底座上方的过滤水箱，所述过滤水箱的底面两端分别固定设有第一枢接座及第二枢接座，所述底座的顶面对应所述第一枢接座固定安装有第三枢接座，所述第三枢接座与所述第一枢接座枢接配合，所述底座上固定安装有液压缸，所述液压缸对应所述第二枢接座设置，所述液压缸的活塞杆端部固定安装有第四枢接座，所述第四枢接座与所述第二枢接座枢接配合;所述过滤水箱靠近所述第一枢接座的一端底部连通设有排水管，所述排水管上设有第一电磁阀;所述过滤水箱的顶部内壁安装有液位传感器;所述过滤水箱的侧壁顶部连通设有进水管，所述进水管上设有第二电磁阀;所述过滤水箱的内部设有滤板，所述滤板与所述过滤水箱内壁适配、且沿所述过滤水箱内部滑动，所述滤板由第一电机带动升降、且可升至与所述过滤水箱顶面平齐;所述过滤水箱的前端面顶部及后端面顶部均安装有丝杠结构，所述丝杠结构沿所述过滤水箱的长度方向延伸，所述丝杠结构上设有第二滑块，两所述第二滑块之间架设有刮刷结构，所述刮刷结构上设置可升降的刮板，所述刮板可降至与所述过滤水箱的顶面平齐，随所述丝杠结构移动的所述刮板用于对所述滤板顶面进行刮刷清理。
在本发明较佳的技术方案中，所述滤板包括框体骨架，固定设于所述框体骨架内壁顶部的滤网，所述框体骨架的外壁与所述过滤水箱内部适配、且沿所述过滤水箱内壁滑动。
在本发明较佳的技术方案中，所述过滤水箱的两相对内壁均通过轴承分别架设有第一丝杠，所述第一丝杠沿竖向设置，所述第一丝杠的底端突出于所述过滤水箱的底部、且端部与所述第一电机的输出轴的联轴器连接，所述第一电机安装在所述过滤水箱的底面;所述框体骨架上对应所述第一丝杠开设有第一导向孔，所述滤板经所述第一导向孔沿所述第一丝杠滑动，且各所述第一丝杠上均设有第一滑块，所述滤板架设于两所述第一滑块上，所述滤板由所述第一电机带动升降。
在本发明较佳的技术方案中，所述过滤水箱的两端侧壁均通过轴承架设有导向杆，所述导向杆沿竖向设置，所述框体骨架对应所述导向杆开设有第二导向孔，所述滤板经所述第二导向孔沿所述导向杆滑动。
在本发明较佳的技术方案中，所述框体骨架的顶面对应用于架设第一丝杠、导向杆的轴承凹设有第一凹槽，对应所述液位传感器凹设有第二凹槽，轴承可完全收于所述第一凹槽内，所述液位传感器可完全收于所述第二凹槽内，所述滤板上升至所述过滤水箱顶部时，所述滤网与所述过滤水箱顶面平齐。
在本发明较佳的技术方案中，所述刮刷结构包括支撑板，所述支撑板固定架设于两所述第二滑块上，所述支撑板上安装有至少两个推杆电机，所述推杆电机的活塞杆朝下设置、且活动突出于所述支撑板的底面，两所述推杆电机的活塞杆端部与所述刮板的顶面固定连接。
在本发明较佳的技术方案中，所述过滤水箱顶部靠近所述第二枢接座的端面两侧均安装有安装板，两所述安装板分别与所述过滤水箱的前端面及后端面平齐;
所述丝杠结构包括第二丝杠，所述第二丝杠通过轴承架设于所述过滤水箱上，所述第二丝杠的一端延伸至所述安装板上、且端部与第二电机的输出轴通过齿轮组啮合传动，所述第二电机安装在所述安装板上。
在本发明较佳的技术方案中，所述过滤水箱顶部远离所述第二枢接座的端面固定安装有延伸板，所述延伸板的顶面与所述过滤水箱的顶面平移，所述延伸板的长度与所述过滤水箱的顶面宽度一致。
在本发明较佳的技术方案中，所述过滤水箱的侧壁嵌设安装有透视窗，所述透视窗沿竖向方向延伸。
本发明的有益效果为：
本发明提供的一种纸托包装生产废水自净回收装置，其结构新颖，滤板经第一电机的带动下沿着过滤水箱的内壁滑动，使得滤板可对废水进行搅动，方便杂质的打散，以便进行有效的过滤;第一枢接结构、第二枢接结构、第三枢接结构、第四枢接结构、液压缸的配合，可将过滤水箱的一端抬起，使得过滤水箱处于倾斜状态，方便过滤后的废水外排，并且当滤板升至过滤水箱顶部时，滤板也一并倾斜，方便过滤废料的清理;且于过滤水箱顶部安装的丝杠结构及刮刷结构的配合，可对移动至过滤水箱顶部的滤网进行刮刷清理，进一步的加速杂质的外排，也可有效防止滤网堵塞，保证顺畅的过滤，提高工作效率。（发明人叶锦强）
