废水污水软化澄清方法

发布时间:2020-10-17 8:55:33  中国污水处理工程网

  申请日20200729

  公开(公告)日20201013

  IPC分类号C02F9/04; C02F103/18

  摘要

  本发明公开了一种废水污水软化澄清方法,包括以下步骤:S1、废水污水经进水管进入到反应箱一内部;S2、通过药剂A添加管添加药剂A,通过电机一带动螺旋搅拌器一对添加药剂A的废水污水进行搅拌;S3、废水污水经滤网一继续流进反应箱二,同时通过药剂B添加管添加药剂B,带动螺旋搅拌器二对添加药剂B的废水污水进行搅拌;S4、废水物水经滤网二流进连接水箱,同时通过絮凝剂添加管添加絮凝剂,通过助絮剂添加管添加助絮剂;S5、启动电机三,同时使污泥和废水污水上升,废水污水中的凝絮同污泥接触粘附,落入污泥层;本发明有效减少废水污水在流转过程对管道器械的腐蚀,减少了废水污水处理过程中的能源输出,同时降低了废水污水处理的占地面积。


  权利要求书

  1.一种废水污水软化澄清方法,其特征在于:包括以下步骤:

  S1、废水污水经进水管(2)进入到反应箱一(1)内部;

  S2、通过药剂A添加管(3)添加药剂A,再启动电机一(4),通过电机一(4)带动螺旋搅拌器一(6)对添加药剂A的废水污水进行搅拌;

  S3、打开阀门一(9),废水污水经滤网一(8)继续流进反应箱二(2),同时通过药剂B添加管(11)添加药剂B,继续启动电机二(12),带动螺旋搅拌器二(14)对添加药剂B的废水污水进行搅拌;

  S4、打开阀门二(17),废水物水经滤网二(16)流进连接水箱(201),同时通过絮凝剂添加管(202)添加絮凝剂,通过助絮剂添加管(203)添加助絮剂;

  S5、启动电机三(2010),同时使污泥和废水污水上升,废水污水中的凝絮同污泥接触粘附,并在重力的作用下下沉,落入污泥层,清夜留在上层通过出水管(2012)排出;

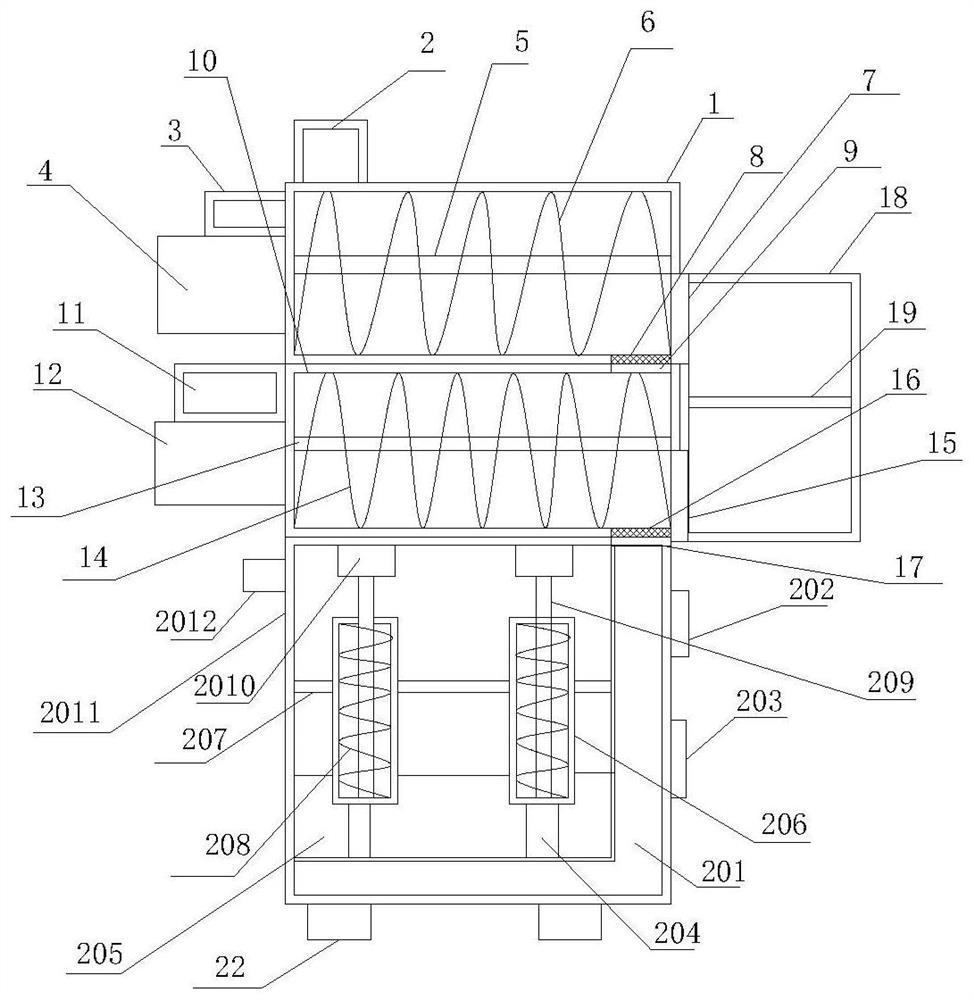

  所述废水污水软化澄清方法所采用的废水污水软化澄清装置包括反应箱一(1),所述反应箱一(1)顶部的左侧与进水管(2)固定连接,所述反应箱一(1)左侧表面上部与药剂A添加管(3)固定连接,所述反应箱一(1)的左侧表面的中部固定安装有电机一(4),所述电机一(4)的输出端通过联轴器与转轴一(5)固定连接所述转轴一(5)贯穿反应箱一(1)的左侧,所述转轴一(5)的两端通过轴承与反应箱一(1)转动连接,所述转轴一(5)的表面固定安装有螺旋搅拌器一(6),所述反应箱一(1)的右侧表面底部设置有排污口一(7),所述反应箱一(1)底部表面的右侧设置有滤网一(8),所述反应箱一(1)的底部与反应箱二(10)固定连接,所述反应箱二(10)顶部的右侧设置有阀门一(9),所述反应箱二(10)的左侧表面上部与药剂B添加管(11)固定连接,所述反应箱二(10)的左侧表面中部固定安装有电机二(12),所述电机二(12)的输出端通过联轴器与转轴二(13)固定连接,所述转轴二(13)贯穿反应箱二(10)的左侧,所述转轴二(13)的两端均通过轴承与反应箱二(10)转动连接,所述转轴二(13)的表面固定安装有螺旋搅拌器二(14),所述反应箱二(10)的右侧设置有排污口二(15),所述反应箱二(10)底部表面的右侧固定安装有滤网二(16),所述反应箱一(1)和反应箱二(10)的右侧表面均与固体回收箱(18)固定连接,所述固体回收箱(18)内腔的中部固定安装有隔板(19),所述反应箱二(10)的底部与絮凝澄清装置(20)固定连接,所述反应箱一(1)与反应箱二(10)正面的中部均通过铰链与检修门(21)活动安装;

  所述絮凝澄清装置(20)包括连接水箱(201)、絮凝剂添加管(202)、助絮剂添加管(203)、水管(204)、污泥层(205)、管道(206)、支架(207)、螺旋叶片(208)、转轴三(209)、电机三(2010)、澄清箱(2011)和出水管(2012),所述连接水箱(201)的右侧顶部设置有阀门二(17),所述连接水箱(201)的右侧表面上部与絮凝剂添加管(202)固定连接,所述连接水箱(201)右侧表面中部与助絮剂添加管(203)固定连接,所述连接水箱(201)的顶部与澄清箱(2011)固定连接,所述连接水箱(201)的顶部固定安装有水管(204),所述水管(204)贯穿澄清箱(2011)的底部,所述污泥层(205)设置在澄清箱(2011)的底部,所述澄清箱(2011)的内腔中部与支架(207)固定连接,所述管道(206)表面的中部与支架(207)固定连接,所述电机三(2010)安装在澄清箱(2011)内腔的顶部,所述电机三(2010)的输出端通过联轴器与转轴三(209)固定连接,所述螺旋叶片(208)固定安装在转轴三(209)的表面,所述澄清箱(2011)的左侧表面上部与出水管(2012)固定连接;所述反应箱一(1)与反应箱二(10)为同种规格型号,且与反应箱一(1)连接的电机一(4)与反应箱二(10)连接的电机二(12)为同种型号,相同功率。

  2.根据权利要求1所述的一种废水污水软化澄清方法,其特征在于:所述螺旋搅拌器一(6)与螺旋搅拌器二(14)为相同规格型号,且螺旋搅拌器一(6)和螺旋搅拌器二(14)的表面均设置有通孔,通孔均匀分布,直径为二毫米;所述反应箱一(1),反应箱二(10)和絮凝澄清装置(20)的正面与背部均与安装支架(22)固定连接,且安装支架(22)的数量为四根。

  3.根据权利要求2所述的一种废水污水软化澄清方法,其特征在于:所述反应箱一(1)与反应箱二(10)正面的中部均通过铰链与检修门(21)活动安装;所述滤网一(8)的安装位置与阀门一(9)对应安装,且滤网一(8)的大小与阀门一(9)相同设置。

  4.根据权利要求3所述的一种废水污水软化澄清方法,其特征在于:所述固体回收箱(18)对应排污口一(7)和排污口二(15)安装,固体回收箱(18)内腔安装的隔板(19)以上的部分对应排污口一(7),隔板(19)以下的部分对应排污口二(15);所述电机三(2010),水管(204),管道(206),转轴三(209)和螺旋叶片(208)的数量均为两个,均对称安装,且水管(204)的上部伸入管道(206)底部。

  说明书

  一种废水污水软化澄清方法

  技术领域

  本发明涉及废水污水处理设备技术领域,具体为一种废水污水软化澄清方法。

  背景技术

  火电厂多种废水均有悬浮物含量高、易结垢的特点,如灰渣水、脱硫废水、含煤废水等。以脱硫废水为例,其悬浮物含量高、水质复杂,废水中含有大量的钙离子、镁离子、硫酸根离子等结垢性离子,目前常规的处理方法是通过投加石灰或液碱、纯碱、重金属沉淀剂、凝聚剂和絮凝剂等药剂,经过中和反应、絮凝沉淀、澄清分离等过程处理后达标排放。脱硫废水处理常用的设备为三联箱和澄清池,在三联箱的各个反应区内分别投加化学药剂搅拌反应后进入澄清池进行固液分离。要完成该处理过程,系统通常需要设置中和箱、反应箱、絮凝箱和澄清池等设备,系统处理流程长,投资费用相对高,占地面积也较大。

  发明内容

  本发明的目的在于提供了一种废水污水软化澄清方法,达到将废水污水的软化与絮凝澄清一体操作,并自动排出沉淀物的目的。

  为实现上述目的,本发明提供如下技术方案:

  一种废水污水软化澄清方法,包括以下步骤:

  S1、废水污水经进水管进入到反应箱一内部;

  S2、通过药剂A添加管添加药剂A,再启动电机一,通过电机一带动螺旋搅拌器一对添加药剂A的废水污水进行搅拌;

  S3、打开阀门一,废水污水经滤网一继续流进反应箱二,同时通过药剂B添加管添加药剂B,继续启动电机二,带动螺旋搅拌器二对添加药剂B的废水污水进行搅拌;

  S4、打开阀门二,废水物水经滤网二流进连接水箱,同时通过絮凝剂添加管添加絮凝剂,通过助絮剂添加管添加助絮剂;

  S5、启动电机三,同时使污泥和废水污水上升,废水污水中的凝絮同污泥接触粘附,并在重力的作用下下沉,落入污泥层,清夜留在上层通过出水管排出;

  所述废水污水软化澄清方法所采用的废水污水软化澄清装置包括反应箱一,所述反应箱一顶部的左侧与进水管固定连接,所述反应箱一左侧表面上部与药剂A添加管固定连接,所述反应箱一的左侧表面的中部固定安装有电机一,所述电机一的输出端通过联轴器与转轴一固定连接所述转轴一贯穿反应箱一的左侧,所述转轴一的两端通过轴承与反应箱一转动连接,所述转轴一的表面固定安装有螺旋搅拌器一,所述反应箱一的右侧表面底部设置有排污口一,所述反应箱一底部表面的右侧设置有滤网一,所述反应箱一的底部与反应箱二固定连接,所述反应箱二顶部的右侧设置有阀门一,所述反应箱二的左侧表面上部与药剂B添加管固定连接,所述反应箱二的左侧表面中部固定安装有电机二,所述电机二的输出端通过联轴器与转轴二固定连接,所述转轴二贯穿反应箱二的左侧,所述转轴二的两端均通过轴承与反应箱二转动连接,所述转轴二的表面固定安装有螺旋搅拌器二,所述反应箱二的右侧设置有排污口二,所述反应箱二底部表面的右侧固定安装有滤网二,所述反应箱一和反应箱二的右侧表面均与固体回收箱固定连接,所述固体回收箱内腔的中部固定安装有隔板,所述反应箱二的底部与絮凝澄清装置固定连接,所述反应箱一与反应箱二正面的中部均通过铰链与检修门活动安装;

  所述絮凝澄清装置包括连接水箱、絮凝剂添加管、助絮剂添加管、水管、污泥层、管道、支架、螺旋叶片、转轴三、电机三、澄清箱和出水管,所述连接水箱的右侧顶部设置有阀门二,所述连接水箱的右侧表面上部与絮凝剂添加管固定连接,所述连接水箱右侧表面中部与助絮剂添加管固定连接,所述连接水箱的顶部与澄清箱固定连接,所述连接水箱的顶部固定安装有水管,所述水管贯穿澄清箱的底部,所述污泥层设置在澄清箱的底部,所述澄清箱的内腔中部与支架固定连接,所述管道表面的中部与支架固定连接,所述电机三安装在澄清箱内腔的顶部,所述电机三的输出端通过联轴器与转轴三固定连接,所述螺旋叶片固定安装在转轴三的表面,所述澄清箱的左侧表面上部与出水管固定连接。,所述反应箱一与反应箱二为同种规格型号,且与反应箱一连接的电机一与反应箱二连接的电机二为同种型号,相同功率。

  优选的,所述螺旋搅拌器一与螺旋搅拌器二为相同规格型号,且螺旋搅拌器一和螺旋搅拌器二的表面均设置有通孔,通孔均匀分布,直径为二毫米。所述反应箱一,反应箱二和絮凝澄清装置的正面与背部均与安装支架固定连接,且安装支架的数量为四根。

  优选的,所述反应箱一与反应箱二正面的中部均通过铰链与检修门活动安装。所述滤网一的安装位置与阀门一对应安装,且滤网一的大小与阀门一相同设置。

  优选的,所述固体回收箱对应排污口一和排污口二安装,固体回收箱内腔安装的隔板以上部分对应排污口一,隔板以下部分对应排污口二)。所述电机三,水管,管道,转轴三和螺旋叶片的数量均为两个,均对称安装,且水管的上部伸入管道底部。

  本发明具备以下有益效果:

  本发明通过反应箱一与反应箱二分开对废水污水中的垢性离子分开沉淀并自动对废水污水与沉淀进行分离,并在底部设置有絮凝澄清装置,加快絮凝澄清速度,有效减少废水污水在流转过程对管道器械的腐蚀,减少了废水污水处理过程中的能源输出,同时降低了废水污水处理方法的占地面积,以及人工劳动输出,大大缩短了废水污水处理流程,节约的大量的资金成本与时间。(发明人齐亚男)
