养猪场外排废水环保综合化处理系统

发布时间:2020-10-16 8:37:27  中国污水处理工程网

  申请日20200729

  公开(公告)日20200925

  IPC分类号B01D29/03; B01D29/80; B01D29/64; B01D29/94; C02F1/00; C02F11/121; C02F103/20

  摘要

  本发明提供了一种养猪场外排废水环保综合化处理系统,包括倾倒口、内墙体、储粪池、储尿池、排渣机构以及粪水分离机构。本发明提供了一种养猪场外排废水环保综合化处理系统,可以解决养猪场生猪排放的粪水处理过程中所存在的以下难题:a.目前养猪场一般是将生猪排放的粪水混合放在一起,没有进行粪水分离,这样就不能对粪水进行有效利用,其中粪便可以制作农家肥和有机肥,污水可以通过发酵制作沼气,使其变废为宝,还能保护环境;b.目前市场上的粪水分离设备在分离粪水时无法分离干净,往往会发生粪水混合物未经过分离直接排放到储尿池中,这样粪水分离设备就没有起到应有的作用。


  权利要求书

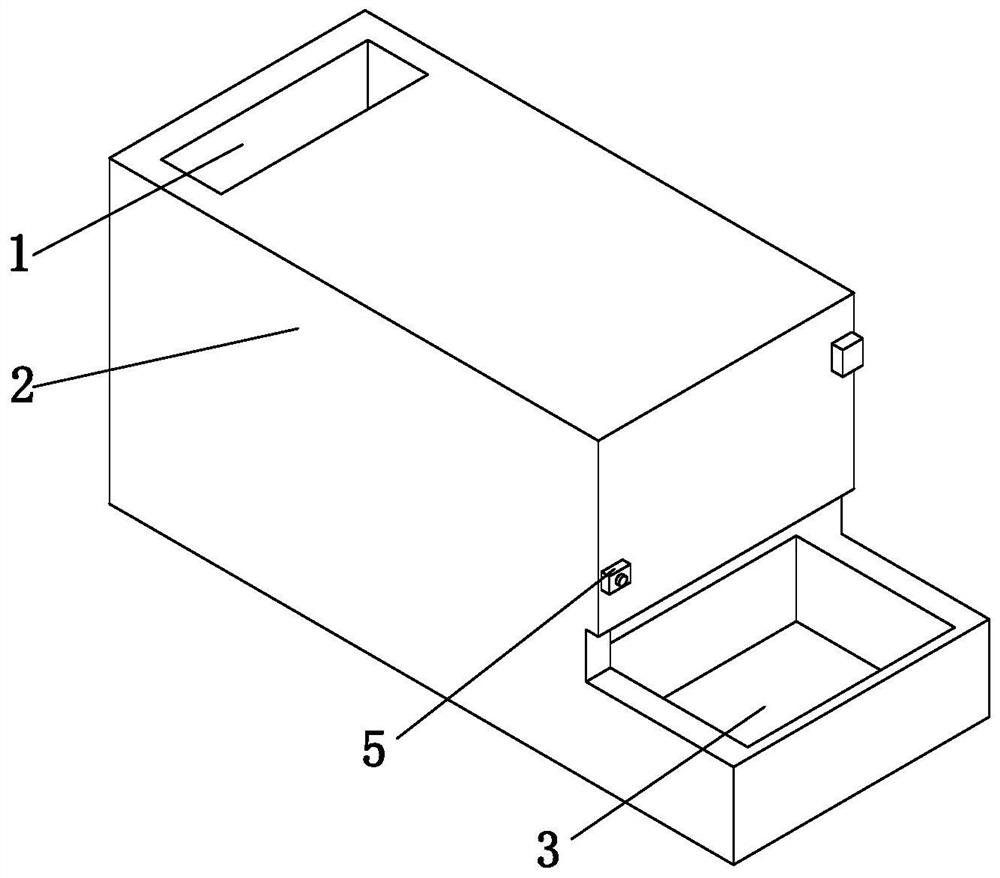

  1.一种养猪场外排废水环保综合化处理系统,包括倾倒口(1)、内墙体(2)、储粪池(3)、储尿池(4)、排渣机构(5)以及粪水分离机构(6),其特征在于:所述的内墙体(2)位于养猪场猪舍下方,所述内墙体(2)内部开设有腔体,所述内墙体(2)上端面开设有粪水混合物排放的倾倒口(1),所述倾倒口(1)下方设置有粪水分离机构(6),所述粪水分离机构(6)右上端开设有排渣机构(5),所述粪水分离机构(6)下方设置有储尿池(4),所述储尿池(4)右侧方开设有储粪池(3);其中:

  所述的粪水分离机构(6)包括一级过滤板(61)、二级过滤板(62)、一号矩形过滤孔(63)以及二号矩形过滤孔(64),所述一级过滤板(61)为左高右底倾斜放置,所述一级过滤板(61)位于倾倒口(1)的正下方,所述一级过滤板(61)端面上开设有便于粪水分离的一号矩形过滤孔(63),所述一号矩形过滤孔(63)沿一级过滤板(61)端面横向和纵向均匀排布,所述一级过滤板(61)右端固定连接有二级过滤板(62),所述二级过滤板(62)处于水平放置,所述二级过滤板(62)上端面开设有粪水二次分离的二号矩形过滤孔(64),所述二号矩形过滤孔(64)沿二级过滤板(62)上端面横向以及纵向等间距排布;

  所述的排渣机构(5)包括排渣支链(51)、连接杆(52)、移动滑块(53)、旋转轴(54)、蜗轮(55)、蜗杆(56)、驱动电机(57)以及清洗支链(58),所述排渣支链(51)下端与二级过滤板(62)上端面相接触,所述排渣支链(51)固定套设在连接杆(52)上,所述连接杆(52)两端固定连接在移动滑块(53)相对内侧面上,所述移动滑块(53)套设在旋转轴(54)上,所述旋转轴(54)通过轴承固定在内墙体(2)前后端内壁中,所述旋转轴(54)右端套设有蜗轮(55),所述蜗轮(55)与蜗杆(56)通过齿轮啮合相转动连接,所述蜗杆(56)通过轴承固定在内墙体(2)右端内壁中,位于前端的所述旋转轴(54)右端通过联轴器与驱动电机(57)相连接,所述驱动电机(57)通过电机座规定在内墙体(2)右端外壁上,所述清洗支链(58)固定在内墙体(2)顶部内壁上;

  所述的排渣支链(51)包括排渣板(511)、固定块(512)、气缸(513)以及辅助块(514),所述固定块(512)下端开设有前后端贯通的矩形滑槽,所述排渣板(511)上端固定在固定块(512)下端矩形滑槽中,所述排渣板(511)下端面与二级过滤板(62)上端面相接触,所述固定块(512)上端面沿其四周开设有环形板,所述固定块(512)上端面中心位置处固定连接有气缸(513)的一端,所述气缸(513)另一端固定连接在辅助块(514)上,所述辅助块(514)固定套设在连接杆(52)上,所述辅助块(514)下端面沿其四周开设有环形块,所述环形块下端面开设有环形槽。

  2.根据权利要求1所述的一种养猪场外排废水环保综合化处理系统,其特征在于:所述的清洗支链(58)包括清洁管(581)、主流管(582)以及水泵(583),所述清洁管(581)设置在内墙体(2)内壁顶部,所述清洁管(581)左端连接在倾倒口(1)右侧壁上,所述清洁管(581)与主流管(582)相连通,所述主流管(582)设置在内墙体(2)右侧壁中,所述主流管(582)连通在水泵(583)上,所述水泵(583)通过固定座安装在内墙体(2)右侧外壁上。

  3.根据权利要求2所述的一种养猪场外排废水环保综合化处理系统,其特征在于:所述的清洗管沿其周向均匀排布有引流孔,所述引流孔沿清洁管(581)从左往右等间距分布,所述引流孔安装有水流喷嘴。

  4.根据权利要求1所述的一种养猪场外排废水环保综合化处理系统,其特征在于:所述的移动滑块(53)左右两端开设有贯通的通孔,所述通孔内开设有内螺纹孔,所述旋转轴(54)上开设有外螺纹,所述移动滑块(53)通过螺纹连接方式套设在旋转轴(54)上。

  5.根据权利要求1所述的一种养猪场外排废水环保综合化处理系统,其特征在于:所述的一级过滤板(61)表面、二级过滤板(62)表面、内墙体(2)内壁表面、排渣板(511)表面、连接杆(52)表面、辅助块(514)外表面以及固定块(512)外表面均涂抹有防粘涂料。

  说明书

  一种养猪场外排废水环保综合化处理系统

  技术领域

  本发明涉及养猪场废水环保加工处理领域,具体涉及一种养猪场外排废水环保综合化处理系统。

  背景技术

  现代规模化养猪,环境控制是关键,要知道现在猪病产生的主要原因就是猪场卫生条件差,要想养好猪,每天都要保持猪舍的清洁,尤其是在炎热的夏天,如果一天不清洁猪舍,猪舍的卫生条件就会变差,使得猪舍内的氨气就会严重超标,导致猪只流眼泪、咳嗽,引起猪呼吸道疾病,增加养猪成本,因此,养猪场生猪每天排放的粪水处理将尤为重要。

  目前,养猪场生猪排放的粪水处理过程中所存在的以下难题:a.目前养猪场一般是将生猪排放的粪水混合放在一起,没有进行粪水分离,这样就不能对粪水进行有效利用,其中粪便可以制作农家肥和有机肥,污水可以通过发酵制作沼气,使其变废为宝,还能保护环境;b.目前市场上的粪水分离设备在分离粪水时无法分离干净,往往会发生粪水混合物未经过分离直接排放到储尿池中,这样粪水分离设备就没有起到应有的作用。

  发明内容

  (一)要解决的技术问题

  本发明提供了一种养猪场外排废水环保综合化处理系统,可以解决养猪场生猪排放的粪水处理过程中所存在的以下难题:a.目前养猪场一般是将生猪排放的粪水混合放在一起,没有进行粪水分离,这样就不能对粪水进行有效利用,其中粪便可以制作农家肥和有机肥,污水可以通过发酵制作沼气,使其变废为宝,还能保护环境;b.目前市场上的粪水分离设备在分离粪水时无法分离干净,往往会发生粪水混合物未经过分离直接排放到储尿池中,这样粪水分离设备就没有起到应有的作用。

  (二)技术方案

  1.为了实现上述目的,本发明采用以下技术方案:一种养猪场外排废水环保综合化处理系统,包括倾倒口、内墙体、储粪池、储尿池、排渣机构以及粪水分离机构,所述的内墙体位于养猪场猪舍下方,所述内墙体内部开设有腔体,所述内墙体上端面开设有粪水混合物排放的倾倒口,所述倾倒口下方设置有粪水分离机构,所述粪水分离机构右上端开设有排渣机构,所述粪水分离机构下方设置有储尿池,所述储尿池右侧方开设有储粪池;其中:

  所述的粪水分离机构包括一级过滤板、二级过滤板、一号矩形过滤孔以及二号矩形过滤孔,所述一级过滤板为左高右底倾斜放置,所述一级过滤板位于倾倒口的正下方,所述一级过滤板端面上开设有便于粪水分离的一号矩形过滤孔,所述一号矩形过滤孔沿一级过滤板端面横向和纵向均匀排布,所述一级过滤板右端固定连接有二级过滤板,所述二级过滤板处于水平放置,所述二级过滤板上端面开设有粪水二次分离的二号矩形过滤孔,所述二号矩形过滤孔沿二级过滤板上端面横向以及纵向等间距排布。

  所述的排渣机构包括排渣支链、连接杆、移动滑块、旋转轴、蜗轮、蜗杆、驱动电机以及清洗支链,所述排渣支链下端与二级过滤板上端面相接触,所述排渣支链固定套设在连接杆上,所述连接杆两端固定连接在移动滑块相对内侧面上,所述移动滑块套设在旋转轴上,所述旋转轴通过轴承固定在内墙体前后端内壁中,所述旋转轴右端套设有蜗轮,所述蜗轮与蜗杆通过齿轮啮合相转动连接,所述蜗杆通过轴承固定在内墙体右端内壁中,位于前端的所述旋转轴右端通过联轴器与驱动电机相连接,所述驱动电机通过电机座规定在内墙体右端外壁上,所述清洗支链固定在内墙体顶部内壁上。

  所述的排渣支链包括排渣板、固定块、气缸以及辅助块,所述固定块下端开设有前后端贯通的矩形滑槽,所述排渣板上端固定在固定块下端矩形滑槽中,所述排渣板下端面与二级过滤板上端面相接触,所述固定块上端面沿其四周开设有环形板,所述固定块上端面中心位置处固定连接有气缸的一端,所述气缸另一端固定连接在辅助块上,所述辅助块固定套设在连接杆上,所述辅助块下端面沿其四周开设有环形块,所述环形块下端面开设有环形槽。

  优选的,所述的清洗支链包括清洁管、主流管以及水泵,所述清洁管设置在内墙体内壁顶部,所述清洁管左端连接在倾倒口右侧壁上,所述清洁管与主流管相连通,所述主流管设置在内墙体右侧壁中,所述主流管连通在水泵上,所述水泵通过固定座安装在内墙体右侧外壁上。

  优选的,所述的清洗管沿其周向均匀排布有引流孔,所述引流孔沿清洁管从左往右等间距分布,所述引流孔安装有水流喷嘴。

  优选的,所述的移动滑块左右两端开设有贯通的通孔,所述通孔内开设有内螺纹孔,所述旋转轴上开设有外螺纹,所述移动滑块通过螺纹连接方式套设在旋转轴上。

  优选的,所述的一级过滤板表面、二级过滤板表面、内墙体内壁面、排渣板表面、连接杆表面、辅助块外表面以及固定块外表面均涂抹有防粘涂料。

  (三)有益效果

  1.本发明提供了一种养猪场外排废水环保综合化处理系统,可以解决养猪场生猪排放的粪水处理过程中所存在的以下难题:a.目前养猪场一般是将生猪排放的粪水混合放在一起,没有进行粪水分离,这样就不能对粪水进行有效利用,其中粪便可以制作农家肥和有机肥,污水可以通过发酵制作沼气,使其变废为宝,还能保护环境;b.目前市场上的粪水分离设备在分离粪水时无法分离干净,往往会发生粪水混合物未经过分离直接排放到储尿池中,这样粪水分离设备就没有起到应有的作用。

  2.本发明设计的粪水分离机构通过二次分离实现粪水能够有效分离,第一次进行初步分离,将一级过滤板设置成倾斜结构,且设置有大的矩形过滤孔,可以将大部分的污水过滤掉,同时倾斜的一级过滤板便于粪便运输到二级过滤板上,二级过滤板水平设置,且开设有小的矩形过滤孔,粪便在二级过滤板上会有一定的停留时间,可以进行二次过滤,使得粪水分离的更加彻底。

  3.本发明设计的排渣机构利用排渣板对粪便进行刮拭,排渣机构通过驱动电机带动旋转轴转动,实现排渣板左右移动,排渣板向右移动时进行刮拭二级过滤板上的粪便,动作做完之后,通过气缸使得排渣板向上移动,驱动电机反转,排渣板向左移动,再通过气缸使排渣板下移,这样做完排渣板一次完整的动作。

  4.本发明设计的清洁支链可以确保粪水分离机构整洁,在粪水分离结束之后,可以启动水泵,清洁水通过清洁管喷洒在内墙体内部中,清洗粪水分离机构和排渣机构,实现设备清洁,可以减小设备维修次数,增加使用寿命。(发明人谢诚浩;饶明月)
