申请日20200721
公开(公告)日20201009
IPC分类号C02F9/04; B02C1/14; B02C23/16; C02F101/12; C02F101/30
摘要
本发明公开了一种生活废水环保处理装置及其使用方法，属于废水处理技术领域。一种生活废水环保处理装置，包括罐体，罐体内壁分别连接有锥形底板和固定板，锥形底板与罐体的顶部内壁之间设置有第一腔体，固定板和罐体的底部内壁之间设置有第二腔体，第一腔体和第二腔体之间连接有导流管，导流管外壁连接有第一阀门，第一腔体外壁分别连接有进液管和加药口，第二腔体外壁连接有出液管;本发明通过压板对固定座进行挤压，使废水中的较大垃圾物破碎，进而使其中的废水排出，提高对废水的高效处理，且在压板下移的过程中，使主转动轴转动，加快药剂与废水的搅拌效率，使药剂得到充分的搅拌，从而大大提升了废水的净化处理效果。
权利要求书

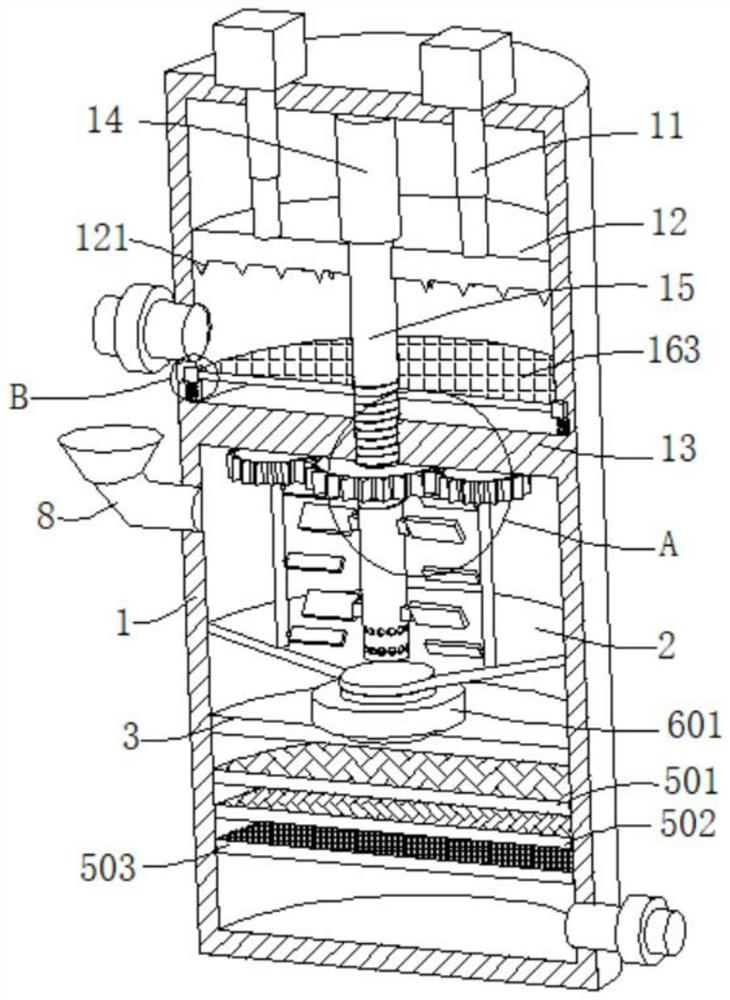

1.一种生活废水环保处理装置，包括罐体(1)，其特征在于，所述罐体(1)内壁分别连接有锥形底板(2)和固定板(3)，所述锥形底板(2)与罐体(1)的顶部内壁之间设置有第一腔体(4)，所述固定板(3)和罐体(1)的底部内壁之间设置有第二腔体(5)，所述第一腔体(4)和第二腔体(5)之间连接有导流管(6)，所述导流管(6)外壁连接有第一阀门(601)，所述第一腔体(4)外壁分别连接有进液管(7)和加药口(8)，所述第二腔体(5)外壁连接有出液管(9)，所述罐体(1)外壁连接有气缸(10)，所述气缸(10)的输出端连接有动力杆(11)，所述动力杆(11)远离气缸(10)的一端穿过罐体(1)并连接有压板(12)，所述压板(12)滑动连接在第一腔体(4)内，所述第一腔体(4)内还连接有固定座(13)，所述固定座(13)外壁设置有均匀分布的小孔，所述压板(12)与固定座(13)活动相抵，所述第一腔体(4)内壁连接有套管(14)，所述套管(14)内通过轴承转动连接有主转动轴(15)，所述主转动轴(15)外壁固设有外螺纹(151)，所述主转动轴(15)通过外螺纹(151)螺纹连接在固定座(13)内，且所述主转动轴(15)外壁还连接有第一搅拌叶(152)。
2.根据权利要求1所述的一种生活废水环保处理装置，其特征在于，所述压板(12)的底部设置有均匀分布的锥形齿(121)。
3.根据权利要求2所述的一种生活废水环保处理装置，其特征在于，所述罐体(1)两侧内壁均开凿有滑槽(16)，两个所述滑槽(16)内壁均滑动连接有滑块(161)，且两个所述滑块(161)之间连接有钢丝网(163)，所述滑块(161)的底部连接有第一弹性元件(162)，所述第一弹性元件(162)远离滑块(161)的一端连接在滑槽(16)的底壁。
4.根据权利要求1-3任一项所述的一种生活废水环保处理装置，其特征在于，所述主转动轴(15)外壁连接有第一齿轮(153)，所述第一齿轮(153)两侧外壁均啮合连接有第二齿轮(17)，所述第二齿轮(17)内壁连接有副转动轴(171)，所述副转动轴(171)转动连接在固定座(13)的底壁，且所述副转动轴(171)外壁连接有第二搅拌叶(172)。
5.根据权利要求4所述的一种生活废水环保处理装置，其特征在于，所述第一搅拌叶(152)和第二搅拌叶(172)倾斜设置于罐体(1)内部，且所述倾斜角度设置为六十度。
6.根据权利要求4或5所述的一种生活废水环保处理装置，其特征在于，所述主转动轴(15)的底部开凿有散气孔(158)，所述主转动轴(15)内壁连接有第二弹性元件(154)，所述第二弹性元件(154)远离主转动轴(15)底壁的一端连接有活塞(155)，所述活塞(155)外壁连接有推杆(156)，所述推杆(156)远离活塞(155)的一端连接有移动块(157)，所述移动块(157)转动连接在套管(14)内，所述套管(14)内壁连接有导向块(141)，所述移动块(157)外壁开凿有与导向块(141)相配合的导向槽(1571)。
7.根据权利要求6所述的一种生活废水环保处理装置，其特征在于，所述主转动轴(15)内壁连接有定位板(159)，所述推杆(156)外壁开凿有与定位板(159)相配合的凹槽(1561)。
8.根据权利要求1所述的一种生活废水环保处理装置，其特征在于，所述进液管(7)和出液管(9)外壁均连接有第二阀门(18)。
9.根据权利要求8所述的一种生活废水环保处理装置，其特征在于，所述第二腔体(5)内壁从上至下依次连接有第一过滤网板(501)、第二过滤网板(502)和活性炭过滤网(503)，且所述第一过滤网板(501)的孔径大于第二过滤网板(502)的孔径。
10.一种生活废水环保处理装置的使用方法，其特征在于，包括以下步骤：
S1：将生活废水通过进液管(7)排放至罐体(1)内部的第一腔体(4)中，废水落在钢丝网(163)上，大面积的固体垃圾物被阻挡，控制气缸(10)运行，使气缸(10)的输出端带动动力杆(11)伸长，进而使动力杆(11)带动压板12下移，使压板(12)挤压钢丝网(163)，钢丝网(163)带动滑块(161)在滑槽(16)内下移，逐渐接近固定座(13)，当钢丝网(163)与固定座(13)接触时，压板(12)对固定座(13)作用力，使压板(12)底部的锥形齿(121)对大面积的固定垃圾物进行破碎，进而使其内部的废水被排出;
S2：废水穿过固定座(13)的小孔落入第一腔体(4)的下半部分，此时可以从加药口(8)加药，使药剂与废水混合，而在压板(12)下移的过程中，由于主转动轴(15)通过外螺纹(151)与固定座(13)螺纹连接，主转动轴(15)会转动并带动第一搅拌叶(152)转动，使第一搅拌叶(152)加快药剂与废水的混合速率，在此过程中，主转动轴(15)外侧的第一齿轮(153)和第二齿轮(17)啮合，进而使副转动轴(171)带动第二搅拌叶(172)对第二腔体(5)外部的废水和药剂进行反向搅拌;
S3：控制第一阀门(601)开启，经过药剂反应后的废水从导流管(6)流入第二腔体(5)内部，第二腔体(5)内部设置有第一过滤网板(501)、第二过滤网板(502)和活性炭过滤网(503)，通过第一过滤网板(501)和第二过滤网板(502)过滤掉水中的泥沙等细小颗粒物，然后经过活性炭过滤网(503)过滤掉水中余氯、有机物、悬浮物、无机离子、细菌、病毒，此时废水达到排放标准，可以通过出液管(9)排放或者储存起来。
说明书
一种生活废水环保处理装置及其使用方法
技术领域
本发明涉及废水处理技术领域，尤其涉及一种生活废水环保处理装置及其使用方法。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，众所周知，随着我国经济的快速发展，生活水平不断提高，所带来的环境污染越来越严重，其中废水对环境存在极大危害，千家万户的生活废水都通过下水道直接排放到河流中，虽然生活废水中不含重金属，但水中含有很多生活垃圾和微生物，对河流同样造成污染，时间久了，特别到了夏天，容易产生恶臭，需要对废水进行环保处理。
现有技术中专利号为CN201710338997.5的中国专利公开了一种环保废水处理装置，包括净化箱，所述净化箱右边顶部的三分之一处为封闭的，所述净化箱左边的三分之二处安装有筛网箱，所述净化箱的左侧，筛网箱的下方固定焊接有挡流板，所述净化箱中部装有过滤网，所述过滤网的上方，挡流板的下方的净化箱一侧开有氯气接口，所述净化箱下半部，过滤网下方设有活性炭层，所述活性炭层下方为反渗透膜，所述净化箱底部的右侧通过管道和储水箱相连接，所述储水箱与回流管一端相连接，该发明结构简单，生产成本较低，具有很高的实用价值，但是该装置在实际使用的过程中存在缺陷，通过筛网箱将固体物垃圾过滤掉，同样会将塑料袋、易拉罐等物品中的废水进行阻拦，使得这些物品中的废水不能得到有效处理。
现有技术中专利号为CN201710299532.3的中国专利公开了一种废水处理环保设备，包括第一水箱和第二水箱，所述第一水箱位于第二水箱的左侧，所述第一水箱顶部的右侧固定连接有支撑板，该发明通过第一转动轴和第二转动轴的转动，带动第一吸附片和第二吸附片转动吸附杂质，再通过第二水泵将废水抽送到第二水箱，废水经过过滤箱过滤和净化，处理过的水能达到环保排放的要求，废水能彻底净化，保护环境不被污染;但是该设备在实际使用的过程中仍存在缺陷，由于生活污水中存在较大面积的固体垃圾物，仅通过吸附片并不能对这些固体垃圾物进行吸附，反而会使这些固体垃圾物影响吸附片的吸附效果。
发明内容
本发明的目的是为了解决现有技术中存在的问题，而提出的一种生活废水环保处理装置及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
一种生活废水环保处理装置，包括罐体，所述罐体内壁分别连接有锥形底板和固定板，所述锥形底板与罐体的顶部内壁之间设置有第一腔体，所述固定板和罐体的底部内壁之间设置有第二腔体，所述第一腔体和第二腔体之间连接有导流管，所述导流管外壁连接有第一阀门，所述第一腔体外壁分别连接有进液管和加药口，所述第二腔体外壁连接有出液管，所述罐体外壁连接有气缸，所述气缸的输出端连接有动力杆，所述动力杆远离气缸的一端穿过罐体并连接有压板，所述压板滑动连接在第一腔体内，所述第一腔体内还连接有固定座，所述固定座外壁设置有均匀分布的小孔，所述压板与固定座活动相抵，所述第一腔体内壁连接有套管，所述套管内通过轴承转动连接有主转动轴，所述主转动轴外壁固设有外螺纹，所述主转动轴通过外螺纹螺纹连接在固定座内，且所述主转动轴外壁还连接有第一搅拌叶。
优选的，所述压板的底部设置有均匀分布的锥形齿。
优选的，所述罐体两侧内壁均开凿有滑槽，两个所述滑槽内壁均滑动连接有滑块，且两个所述滑块之间连接有钢丝网，所述滑块的底部连接有第一弹性元件，所述第一弹性元件远离滑块的一端连接在滑槽的底壁。
优选的，所述主转动轴外壁连接有第一齿轮，所述第一齿轮两侧外壁均啮合连接有第二齿轮，所述第二齿轮内壁连接有副转动轴，所述副转动轴转动连接在固定座的底壁，且所述副转动轴外壁连接有第二搅拌叶。
优选的，所述第一搅拌叶和第二搅拌叶倾斜设置于罐体内部，且所述倾斜角度设置为六十度。
优选的，所述主转动轴的底部开凿有散气孔，所述主转动轴内壁连接有第二弹性元件，所述第二弹性元件远离主转动轴底壁的一端连接有活塞，所述活塞外壁连接有推杆，所述推杆远离活塞的一端连接有移动块，所述移动块转动连接在套管内，所述套管内壁连接有导向块，所述移动块外壁开凿有与导向块相配合的导向槽。
优选的，所述主转动轴内壁连接有定位板，所述推杆外壁开凿有与定位板相配合的凹槽。
优选的，所述进液管和出液管外壁均连接有第二阀门。
优选的，所述第二腔体内壁从上至下依次连接有第一过滤网板、第二过滤网板和活性炭过滤网，且所述第一过滤网板的孔径大于第二过滤网板的孔径。
本发明还公开了一种生活废水环保处理装置的使用方法，包括以下步骤：
S1：将生活废水通过进液管排放至罐体内部的第一腔体中，废水落在钢丝网上，大面积的固体垃圾物被阻挡，控制气缸运行，使气缸的输出端带动动力杆伸长，进而使动力杆带动压板12下移，使压板挤压钢丝网，钢丝网带动滑块在滑槽内下移，逐渐接近固定座，当钢丝网与固定座接触时，压板对固定座作用力，使压板底部的锥形齿对大面积的固定垃圾物进行破碎，进而使其内部的废水被排出;
S2：废水穿过固定座的小孔落入第一腔体的下半部分，此时可以从加药口加药，使药剂与废水混合，而在压板下移的过程中，由于主转动轴通过外螺纹与固定座螺纹连接，主转动轴会转动并带动第一搅拌叶转动，使第一搅拌叶加快药剂与废水的混合速率，在此过程中，主转动轴外侧的第一齿轮和第二齿轮啮合，进而使副转动轴带动第二搅拌叶对第二腔体外部的废水和药剂进行反向搅拌;
S3：控制第一阀门开启，经过药剂反应后的废水从导流管流入第二腔体内部，第二腔体内部设置有第一过滤网板、第二过滤网板和活性炭过滤网，通过第一过滤网板和第二过滤网板过滤掉水中的泥沙等细小颗粒物，然后经过活性炭过滤网过滤掉水中余氯、有机物、悬浮物、无机离子、细菌、病毒，此时废水达到排放标准，可以通过出液管排放或者储存起来。
与现有技术相比，本发明提供了一种生活废水环保处理装置及其使用方法，具备以下有益效果：
1、该生活废水环保处理装置及其使用方法，通过控制气缸运行，使气缸的输出端通过动力杆带动压板下移，进而使压板对置于压板与固定座之间的固体垃圾物进行破碎，使固体垃圾物之中残留的废水被排出，提高对废水的高效处理，且压板在下移的过程中，由于主转动轴通过外螺纹与固定座螺纹连接，主转动轴会产生转动，进而使主转动轴在转动的过程中带动第一搅拌叶转动，加快药剂与废水的搅拌效率，使药剂得到充分的搅拌，从而大大提升了废水的净化处理效果。
2、该生活废水环保处理装置及其使用方法，通过在固定座的上方设置有钢丝网，可以使压板对固体垃圾物进行破碎时，避免粉碎后的垃圾物堵住固定座的小孔，阻碍废水的流通，当压板上移时，第一弹性元件带动钢丝网向上弹动，进而使钢丝网上的粉碎颗粒抖动，避免其堵塞孔径。
3、该生活废水环保处理装置及其使用方法，通过第一齿轮与第二齿轮啮合，使第二齿轮带动副转动轴转动，进而使副转动轴的转动方向与主转动轴的转动方向相反，使第一腔体内的废水向两个方向转动，进而使药剂与废水充分反应，提高药剂的反应速率。
4、该生活废水环保处理装置及其使用方法，主转动轴通过轴承转动在套管内，主转动轴通过定位板带动推杆同步转动，而在推杆转动的过程中，推杆顶部的移动块因导向槽随导向块而在套管内上下移动，进而使活塞挤压主转动轴内部的水流，使主转动轴底部的废水通过散气孔向外挤压外部的水流，进而使可能沉落在锥形底板上的药剂翻涌，进一步使药剂与废水充分反应。
5、该生活废水环保处理装置及其使用方法，通过第一过滤网板和第二过滤网板过滤掉水中的泥沙等细小颗粒物，然后经过活性炭过滤网过滤掉水中余氯、有机物、悬浮物、无机离子、细菌、病毒，此时废水达到排放标准，可以通过出液管排放或者储存起来。（发明人张增球;卢春秀;张思成）
