申请日20200711
公开(公告)日20201002
IPC分类号C02F9/04; C02F101/20; C02F101/30
摘要
本发明公开了一种一体化高浓度有机废水处理设施，涉及废水处理技术领域，包括入料框和基座，所述入料框的内部设置有分离装置，所述入料框底部的外部安装有连接座，所述连接座内部的两端均设置有滑道，所述连接座底部的外部安装有沉降装置件。本发明通过过滤装置、斜板、活塞体、连接杆、电动推杆、过滤网和滤槽框的设置，能够在使用过程中对絮凝结束之后的废水进行分离处理，使得絮凝物和水分离开来，即过滤网的内部设置有口径较小的网孔，能够利用连接杆和电动推杆的相互作用对活塞体进行移动，从而能够在注入在活塞体和过滤网之间的进行过滤处理，利用活塞体活塞式的运动，可使得水透过过滤网继续向下流入。
权利要求书

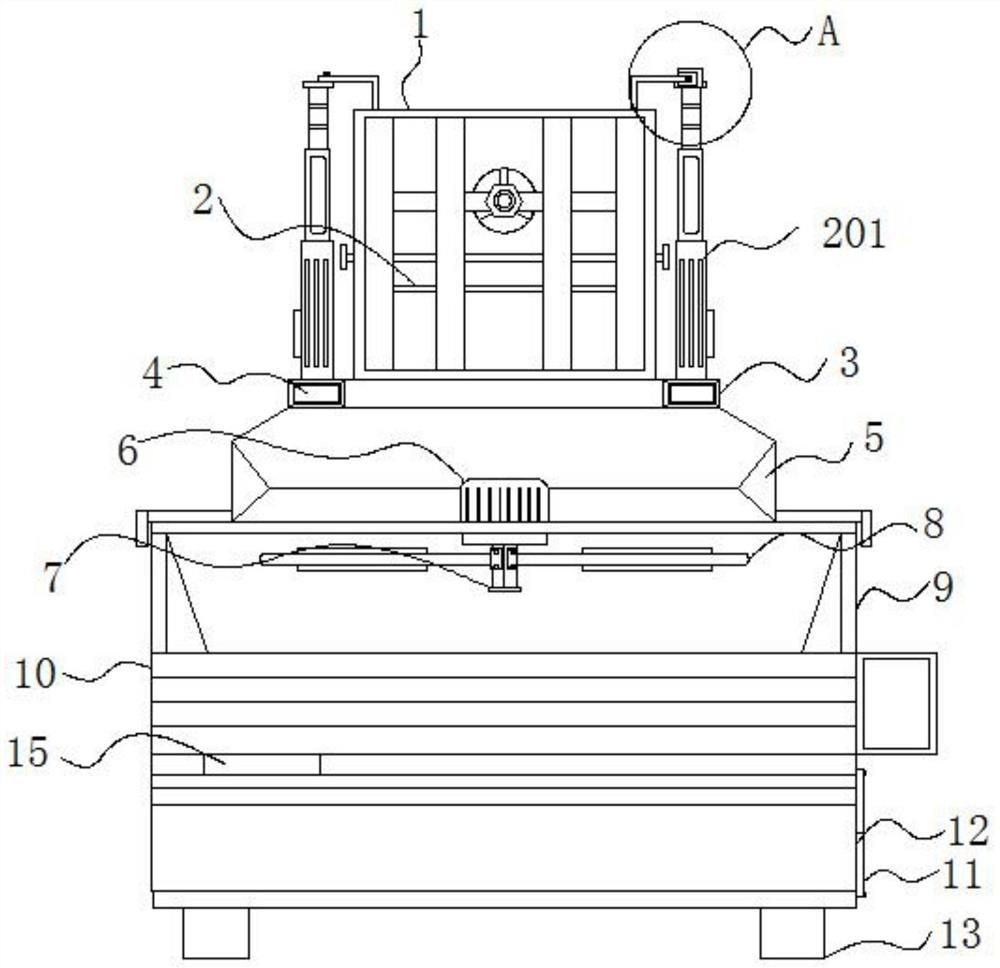

1.一种一体化高浓度有机废水处理设施，包括入料框(1)和基座(13)，其特征在于：所述入料框(1)的内部设置有分离装置(2)，所述入料框(1)底部的外部安装有连接座(3)，所述连接座(3)内部的两端均设置有滑道(4)，所述连接座(3)底部的外部安装有沉降装置(5)，且沉降装置(5)底部的外部设置有絮凝组件(9)，所述絮凝组件(9)内部一端的中部安装有固定板(14)，且固定板(14)内部的中部设置有电机(6)，所述电机(6)底部的外部安装有连接轴(7)，且连接轴(7)外部的连接有搅拌叶(8)，所述絮凝组件(9)底部的外部设置有过滤装置(10)，且过滤装置(10)底部的外部的左端安装有连接通口(15)，所述连接通口(15)底部的外部连接有处理框(12)，且处理框(12)的内部安装有过滤体(17)，所述过滤体(17)外部的末端连接有安装板(11)，且过滤体(17)外部的上下两端均安装有滑轨(16)，所述基座(13)位于处理框(12)底部的外部，所述过滤体(17)的内部设置有第一过滤层(18)，且第一过滤层(18)底部的外部安装有第二过滤层(19)，所述第二过滤层(19)底部的外部设置有第三过滤层(20)，且第三过滤层(20)底部的外部安装有第四过滤层(21)。
2.根据权利要求1所述的一种一体化高浓度有机废水处理设施，其特征在于：所述分离装置(2)包括液压气杆(201)、侧向连接杆(202)、衔接块(203)和转动转轴(204)，且分离装置(2)外部的两端均安装有侧向连接杆(202)，所述侧向连接杆(202)内部一端的中部贯穿有转动转轴(204)，且转动转轴(204)外部的一端的中部设置有衔接块(203)，所述衔接块(203)底部的外部连接有液压气杆(201)。
3.根据权利要求2所述的一种一体化高浓度有机废水处理设施，其特征在于：所述液压气杆(201)顶部的外部与衔接块(203)为固定连接，且衔接块(203)内部的中部与转动转轴(204)为紧密贴合，并且转动转轴(204)外部的两端与侧向连接杆(202)为焊接连接。
4.根据权利要求1所述的一种一体化高浓度有机废水处理设施，其特征在于：所述沉降装置(5)包括连接斜板(501)、存储箱(502)、抽槽(503)、紧固螺丝(504)和固定盖板(505)，且沉降装置(5)的内部设置有连接斜板(501)，所述连接斜板(501)底部的外部安装有存储箱(502)，且存储箱(502)的内部设置有抽槽(503)，所述抽槽(503)外部的一端安装有固定盖板(505)，且固定盖板(505)内部的上下两端均设置有紧固螺丝(504)。
5.根据权利要求4所述的一种一体化高浓度有机废水处理设施，其特征在于：所述连接斜板(501)与存储箱(502)为一体化结构吗，且存储箱(502)的内部与抽槽(503)为活动连接，并且抽槽(503)为矩形结构。
6.根据权利要求1所述的一种一体化高浓度有机废水处理设施，其特征在于：所述絮凝组件(9)包括遮挡板(901)和滑槽(902)，且絮凝组件(9)内部的两端均设置有遮挡板(901)，所述遮挡板(901)外部的两端均安装有滑槽(902)。
7.根据权利要求6所述的一种一体化高浓度有机废水处理设施，其特征在于：所述滑槽(902)设置有两组，且滑槽(902)设置有四个，并且遮挡板(901)通过絮凝组件(9)和遮挡板(901)构成滑动结构。
8.根据权利要求1所述的一种一体化高浓度有机废水处理设施，其特征在于：所述过滤装置(10)包括斜板(1001)、活塞体(1002)、连接杆(1003)、电动推杆(1004)、过滤网(1005)和滤槽框(1006)，且过滤装置(10)的内部设置有斜板(1001)，所述斜板(1001)的末端安装有滤槽框(1006)，且滤槽框(1006)内部的一端设置有过滤网(1005)，所述过滤网(1005)外部的一端安装有活塞体(1002)，且活塞体(1002)外部一端的中部设置有连接杆(1003)，所述连接杆(1003)外部的一端设置有电动推杆(1004)。
9.根据权利要求8所述的一种一体化高浓度有机废水处理设施，其特征在于：所述电动推杆(1004)外部的一端与连接杆(1003)为固定连接，且连接杆(1003)外部的一端与活塞体(1002)为紧密贴合。
说明书
一种一体化高浓度有机废水处理设施
技术领域
本发明涉及废水处理技术领域，具体为一种一体化高浓度有机废水处理设施。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，随着时代的不断发展人们对保护环境的意识变得尤为关注，从而对废水的处理以及排放引起了人们的关注。
市场上的废水处理装置在使用过程中结构不够清楚，各个废水处理单元功能不清易产生混淆，不便使用者后期对废水处理装置的检修为维护，给使用者的使用带来不便，并且在使用过程中不便对所需处理的废水进行一个程度的固液分离处理，导致在后期处理过程中废水处理设备内部受阻塞，以及不便使用者对废水处理的垃圾进行清理的缺点。
发明内容
本发明的目的在于提供一种一体化高浓度有机废水处理设施，以解决上述背景技术中提出的废水处理装置在使用过程中结构不够清楚，各个废水处理单元功能不清易产生混淆，不便使用者后期对废水处理装置的检修为维护，给使用者的使用带来不便，并且在使用过程中不便对所需处理的废水进行一个程度的固液分离处理，导致在后期处理过程中废水处理设备内部受阻塞，以及不便使用者对废水处理的垃圾进行清理的问题。
为实现上述目的，本发明提供如下技术方案：一种一体化高浓度有机废水处理设施，包括入料框和基座，所述入料框的内部设置有分离装置，所述入料框底部的外部安装有连接座，所述连接座内部的两端均设置有滑道，所述连接座底部的外部安装有沉降装置，且沉降装置底部的外部设置有絮凝组件，所述絮凝组件内部一端的中部安装有固定板，且固定板内部的中部设置有电机，所述电机底部的外部安装有连接轴，且连接轴外部的连接有搅拌叶，所述絮凝组件底部的外部设置有过滤装置，且过滤装置底部的外部的左端安装有连接通口，所述连接通口底部的外部连接有处理框，且处理框的内部安装有过滤体，所述过滤体外部的末端连接有安装板，且过滤体外部的上下两端均安装有滑轨，所述基座位于处理框底部的外部，所述过滤体的内部设置有第一过滤层，且第一过滤层底部的外部安装有第二过滤层，所述第二过滤层底部的外部设置有第三过滤层，且第三过滤层底部的外部安装有第四过滤层。
优选的，所述分离装置包括液压气杆、侧向连接杆、衔接块和转动转轴，且分离装置外部的两端均安装有侧向连接杆，所述侧向连接杆内部一端的中部贯穿有转动转轴，且转动转轴外部的一端的中部设置有衔接块，所述衔接块底部的外部连接有液压气杆。
优选的，所述液压气杆顶部的外部与衔接块为固定连接，且衔接块内部的中部与转动转轴为紧密贴合，并且转动转轴外部的两端与侧向连接杆为焊接连接。
优选的，所述沉降装置包括连接斜板、存储箱、抽槽、紧固螺丝和固定盖板，且沉降装置的内部设置有连接斜板，所述连接斜板底部的外部安装有存储箱，且存储箱的内部设置有抽槽，所述抽槽外部的一端安装有固定盖板，且固定盖板内部的上下两端均设置有紧固螺丝。
优选的，所述连接斜板与存储箱为一体化结构吗，且存储箱的内部与抽槽为活动连接，并且抽槽为矩形结构。
优选的，所述絮凝组件包括遮挡板和滑槽，且絮凝组件内部的两端均设置有遮挡板，所述遮挡板外部的两端均安装有滑槽。
优选的，所述滑槽设置有两组，且滑槽设置有四个，并且遮挡板通过絮凝组件和遮挡板构成滑动结构。
优选的，所述过滤装置包括斜板、活塞体、连接杆、电动推杆、过滤网和滤槽框，且过滤装置的内部设置有斜板，所述斜板的末端安装有滤槽框，且滤槽框内部的一端设置有过滤网，所述过滤网外部的一端安装有活塞体，且活塞体外部一端的中部设置有连接杆，所述连接杆外部的一端设置有电动推杆。
优选的，所述电动推杆外部的一端与连接杆为固定连接，且连接杆外部的一端与活塞体为紧密贴合。
本发明提供了一种一体化高浓度有机废水处理设施，具备以下有益效果：
1、本发明通过分离装置、液压气杆、侧向连接杆、衔接块和转动转轴的设置，分离装置内部中空且具有一定网孔的过滤网槽，能够在把所需处理的废水注入至入料框的内部时，能够利用分离装置本身的作用对废水中的固态物质进行拦截，有效避免固态物质向废水处理设施的底部进入，有效避免在对废水处理的过程中废水处理内部出现堵塞的可能，并且在对一定的废水固液分离结束时，能够利用液压气杆、侧向连接杆、衔接块和转动转轴的相互作用对固态物质进行清理。
2、本发明通过沉降装置、连接斜板、存储箱、抽槽、紧固螺丝和固定盖板的设置，能够在对废水初次的固液分离结束之后，废水会继续向下流入至沉降装置的内部，且通过连接斜板的设置可对水一个缓冲，存储箱和连接斜板的重合区为连通，使得水能够较大程度的通过连接斜板和存储箱的重合区进入至抽槽的内部，通过时间的作用，水会发生沉淀，沉淀的物质多数会进入抽槽的内部，同时存储箱、紧固螺丝和固定盖板的设置能够便捷的对沉淀之后的物品进行清理，结构简单，便于使用者进行操作。
3、本发明通过絮凝组件、遮挡板和滑槽的设置，能够根据废水处理的需要，使用者向外部抽动遮挡板，可使得絮凝组件的两端设有开口，便于使用者把微生物絮凝剂投放在絮凝组件的内部，然后利用电机、连接轴和搅拌叶的相互作用，可使得微生物絮凝剂与水接触的更加重复，以达到更好的絮凝效果，为废水的处理提供方便。
4、本发明通过过滤装置、斜板、活塞体、连接杆、电动推杆、过滤网和滤槽框的设置，能够在使用过程中对絮凝结束之后的废水进行分离处理，使得絮凝物和水分离开来，即过滤网的内部设置有口径较小的网孔，能够利用连接杆和电动推杆的相互作用对活塞体进行移动，从而能够在注入在活塞体和过滤网之间的进行过滤处理，利用活塞体活塞式的运动，可使得水透过过滤网继续向下流入。
5、本发明通过过滤体的设置，能够利用过滤体、第一过滤层、第二过滤层、第三过滤层和第四过滤层分别为第一PP棉滤芯、活性炭滤芯、活性炭、第二PP棉滤芯、活性炭滤层和RO反渗透层，利用上述滤层能够有效对水中的病毒细菌以及重金属进行过滤处理，增加水质排放时的安全程度。（发明人周琳;冒楼晶;丁磊磊）
