申请日20200710
公开(公告)日20200915
IPC分类号B01D29/37; B01D29/35; B01D29/64; B08B9/087; B60B33/00
摘要
本实用新型公开了一种用于养殖畜牧废水处理装置，包括废水处理箱本体、连通在废水处理箱本体外侧的出水管、设置在废水处理箱本体底端的滚轮和设置在废水处理箱本体底端且位于若干个滚轮之间的电机，所述废水处理箱本体的内部设有防止过滤后的水流受到二次污染的驱动处理装置，此用于养殖畜牧废水处理装置，通过在废水处理新本体的内部设有的驱动处理装置，该驱动处理装置不仅可以实现对废水处理时进行过滤的作用，且在过滤筒底端设有的清扫装置，从而可以对废水处理箱本体的内壁以及底部沾附的青苔进行充分的清扫处理的作用，有效的防止过滤后的水流出现二次污染的现象，进一步的提高废水处理效率。
权利要求书

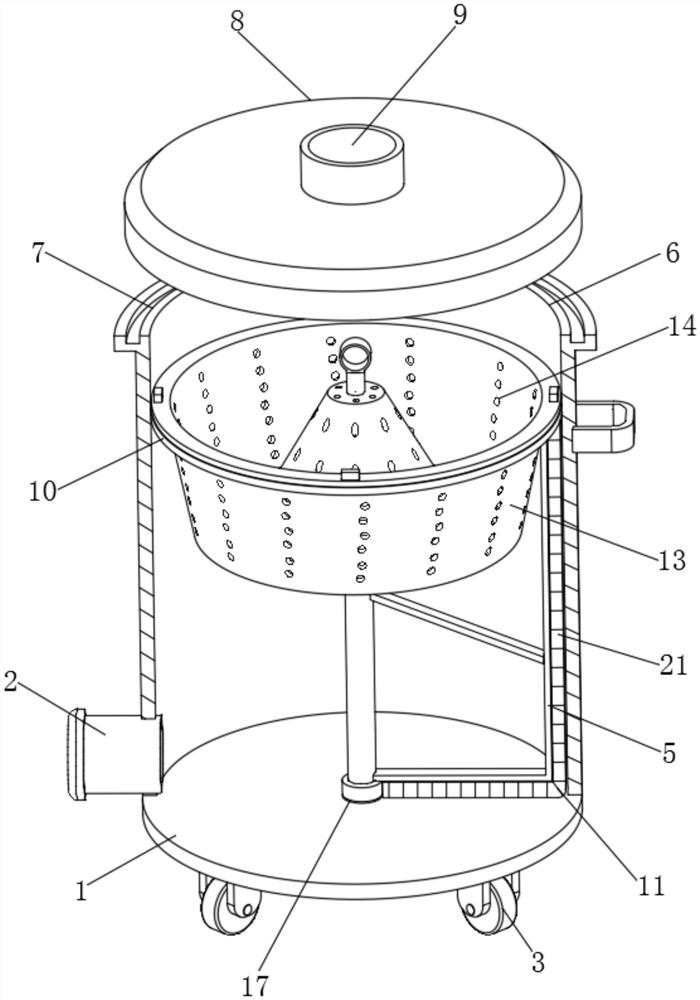

1.一种用于养殖畜牧废水处理装置，包括废水处理箱本体(1)、连通在废水处理箱本体(1)外侧的出水管(2)、设置在废水处理箱本体(1)底端的滚轮(3)和设置在废水处理箱本体(1)底端且位于若干个滚轮(3)之间的电机(4)，其特征在于：所述废水处理箱本体(1)的内部设有防止过滤后的水流受到二次污染的驱动处理装置(5)。
2.根据权利要求1所述的一种用于养殖畜牧废水处理装置，其特征在于：所述驱动处理装置(5)包括设置在废水处理箱本体(1)顶端的开口(6)，所述开口(6)顶端设有环形螺纹槽(7)，所述环形螺纹槽(7)处螺纹连接有密封盖(8)，所述密封盖(8)上设有投料口(9)，所述废水处理箱本体(1)内部的顶端设有可拆卸分离装置(10)，且可拆卸分离装置(10)下方设有清扫装置(11)。
3.根据权利要求2所述的一种用于养殖畜牧废水处理装置，其特征在于：所述可拆卸分离装置(10)包括固定连接在废水处理箱本体(1)内壁的支撑环(12)，所述支撑环(12)上设有过滤筒(13)，且过滤筒(13)上等距离设有若干个过滤孔(14)，所述支撑环(12)上等距离固定连接有若干个卡接块(15)，所述过滤筒(13)对应卡接块(15)的位置设有卡接口(16)，且过滤筒(13)通过卡接口(16)与卡接块(15)卡接。
4.根据权利要求2所述的一种用于养殖畜牧废水处理装置，其特征在于：所述清扫装置(11)包括与电机(4)输出端固定连接的内螺纹套(17)，所述内螺纹套(17)中心处固定连接有连接杆(18)，所述连接杆(18)外侧滑动套接有外螺纹套(19)，且外螺纹套(19)底端的外侧与内螺纹套(17)螺纹连接，所述外螺纹套(19)固定连接有L型杆(20)，且L型杆(20)外侧设置有刷毛(21)。
5.根据权利要求3所述的一种用于养殖畜牧废水处理装置，其特征在于：所述过滤筒(13)外侧为倒圆台形状，且L型杆(20)顶端位于支撑环(12)底端。
说明书
一种用于养殖畜牧废水处理装置
技术领域
本实用新型涉及养殖畜牧废水处理技术领域，具体为一种用于养殖畜牧废水处理装置。
背景技术
畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。
目前，现有的养殖畜牧废水处理设备在进行使用时，常常会存在残留的污垢如青苔等沾附在设备内，从而导致过滤后的水流在进行处理时出现二次污染，且根据现有的专利申请号：CN201821321738.8，公开了一种畜牧业用废水处理设备，通过对防护盖、支撑条、电机、第二转杆、支撑块、毛刷杆、螺纹槽、限位槽、螺纹杆、卡条、螺纹孔、螺栓、销轴、连接杆的设置，起到了便于清理处理箱的底部，当过滤后的水流到底部后不会受到二次污染，便于更换毛刷杆，方便人们使用;
然而该装置中，由于毛刷只能够对其废水处理箱本体的底部的青苔进行处理，从而导致废水处理箱内壁上残留的青苔仍然无法去除，进而影响废水处理的效果，为此，我们提出一种用于养殖畜牧废水处理装置。
实用新型内容
本实用新型的目的在于提供一种可以对废水处理箱本体的内壁以及底部进行充分清理，提高养殖畜牧废水的处理效率的用于养殖畜牧废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于养殖畜牧废水处理装置，包括废水处理箱本体、连通在废水处理箱本体外侧的出水管、设置在废水处理箱本体底端的滚轮和设置在废水处理箱本体底端且位于若干个滚轮之间的电机，所述废水处理箱本体的内部设有防止过滤后的水流受到二次污染的驱动处理装置。
优选的，所述驱动处理装置包括设置在废水处理箱本体顶端的开口，所述开口顶端设有环形螺纹槽，所述环形螺纹槽处螺纹连接有密封盖，所述密封盖上设有投料口，所述废水处理箱本体内部的顶端设有可拆卸分离装置，且可拆卸分离装置下方设有清扫装置，通过设有的驱动处理装置，从而可以对废水进行有效的过滤处理，同时对废水处理箱内壁沾附的青苔进行充分的去除的作用。
优选的，所述可拆卸分离装置包括固定连接在废水处理箱本体内壁的支撑环，所述支撑环上设有过滤筒，且过滤筒上等距离设有若干个过滤孔，所述支撑环上等距离固定连接有若干个卡接块，所述过滤筒对应卡接块的位置设有卡接口，且过滤筒通过卡接口与卡接块卡接，通过设有的可拆卸分离装置，从而起到对废水处理箱本体进入的废水进行过滤以及对过滤后的杂质进行去除的作用。
优选的，所述清扫装置包括与电机输出端固定连接的内螺纹套，所述内螺纹套中心处固定连接有连接杆，所述连接杆外侧滑动套接有外螺纹套，且外螺纹套底端的外侧与内螺纹套螺纹连接，所述外螺纹套固定连接有L型杆，且L型杆外侧设置有刷毛，通过设有的清扫装置，从而不仅可以对废水处理箱本体的底端进行清扫，同时还可以对废水处理箱本体的内壁进行充分的清理的作用。
优选的，所述过滤筒外侧为倒圆台形状，且L型杆顶端位于支撑环底端，进而便于刷毛对废水处理箱内壁进行有效的清扫的作用。
与现有技术相比，本实用新型的有益效果是：
本实用新型在进行使用时，通过在废水处理新本体的内部设有的驱动处理装置，该驱动处理装置不仅可以实现对废水处理时进行过滤的作用，且在过滤筒底端设有的清扫装置，从而可以对废水处理箱本体的内壁以及底部沾附的青苔进行充分的清扫处理的作用，有效的防止过滤后的水流出现二次污染的现象，进一步的提高废水处理效率。（发明人曾春燕）
