申请日20200710
公开(公告)日20200904
IPC分类号C02F1/00
摘要
本实用新型公开了一种可均匀加药的废水处理装置，包括料桶，所述料桶的顶部固定连接有支撑管，所述料桶顶部的左侧连通有进料管。本实用新型通过设置第一皮带轮、传动皮带、第二皮带轮、电机、药桶、料桶和送药机构的配合使用，通过第一皮带轮、传动皮带和第二皮带轮的使用，可以使第一搅拌杆带动第二搅拌杆转动并同时对废水和药液进行混匀，通过送药机构的使用，可以将药液输送至料桶内腔的底部，加快对废水的处理速度，解决了现有废水处理设备通常只有简单的直接加药进行搅拌，容易导致加入的药液在沉淀后再与废水混合时不能充分反应的问题，该可均匀加药的废水处理装置，具备均匀加药处理废水的优点，值得推广。
权利要求书

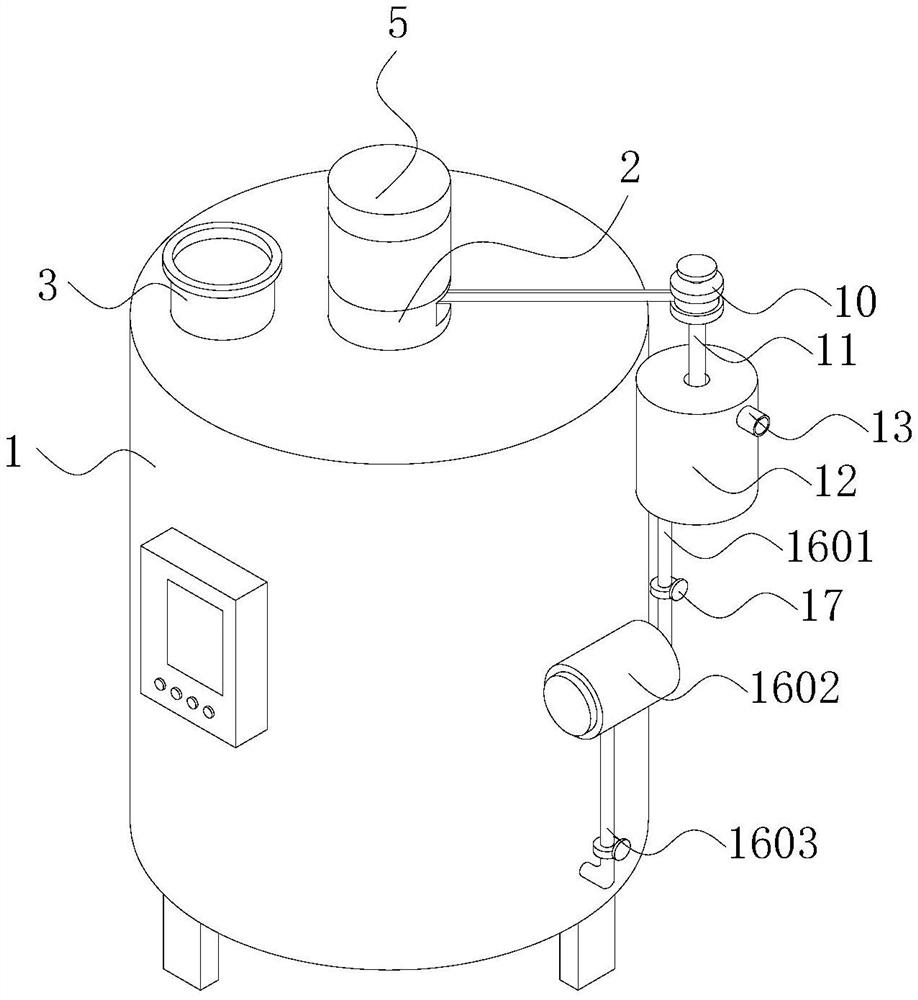

1.一种可均匀加药的废水处理装置，包括料桶(1)，其特征在于：所述料桶(1)的顶部固定连接有支撑管(2)，所述料桶(1)顶部的左侧连通有进料管(3)，所述料桶(1)后侧的底部连通有出料管(4)，所述支撑管(2)的顶部固定连接有电机(5)，所述电机(5)的输出端固定连接有第一搅拌杆(6)，所述第一搅拌杆(6)的底部延伸至料桶(1)的内腔并固定连接有第一轴承(7)，所述第一搅拌杆(6)表面的顶部固定连接有第一皮带轮(8)，所述第一皮带轮(8)的表面套设有传动皮带(9)，所述传动皮带(9)的另一侧套设有第二皮带轮(10)，所述第二皮带轮(10)的内圈固定连接有第二搅拌杆(11)，所述料桶(1)的右侧固定连接有药桶(12)，所述药桶(12)的右侧连通有进药管(13)，所述第二搅拌杆(11)表面的底部固定连接有搅拌辊(14)，所述第二搅拌杆(11)的表面固定连接有第二轴承(15)，所述药桶(12)的底部连通有送药机构(16)。
2.如权利要求1所述的一种可均匀加药的废水处理装置，其特征在于：所述送药机构(16)包括第一导管(1601)，所述第一导管(1601)的顶部与药桶(12)的底部连通，所述第一导管(1601)的底部连通有水泵(1602)，所述水泵(1602)的底部连通有第二导管(1603)，所述第二导管(1603)的另一侧延伸至料桶(1)的内腔，所述第二导管(1603)的表面连通有多个喷头(1604)。
3.如权利要求2所述的一种可均匀加药的废水处理装置，其特征在于：所述第一导管(1601)和第二导管(1603)的表面均设置有控制阀(17)。
4.如权利要求1所述的一种可均匀加药的废水处理装置，其特征在于：所述料桶(1)内壁的顶部开设有与第一搅拌杆(6)配合使用的第一旋转孔(18)，所述药桶(12)内壁的顶部开设有与第二搅拌杆(11)配合使用的第二旋转孔(19)。
5.如权利要求1所述的一种可均匀加药的废水处理装置，其特征在于：所述支撑管(2)的右侧开设有与传动皮带(9)配合使用的通孔(20)。
6.如权利要求1所述的一种可均匀加药的废水处理装置，其特征在于：所述第一轴承(7)的内圈与第一搅拌杆(6)的底部固定连接，所述第一轴承(7)的外圈与料桶(1)内壁的底部固定连接，所述第二轴承(15)的内圈与第二搅拌杆(11)固定连接，所述第二轴承(15)的外圈与药桶(12)的内壁固定连接。
说明书
一种可均匀加药的废水处理装置
技术领域
本实用新型属于废水处理技术领域，尤其涉及一种可均匀加药的废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，采用合理的水处理工艺，配合水的深度处理，节约大量水资源。
废水处理通过化学反应和传质作用来分离、去除废水中呈溶解和胶体状态的污染物可将其转化为无害物质，现有技术存在的问题是：废水处理设备通常只有简单的直接加药进行搅拌，容易导致加入的药液在沉淀后再与废水混合时不能充分反应，降低了可均匀加药的废水处理装置的实用性，不便于使用者使用。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种可均匀加药的废水处理装置，具备均匀加药处理废水的优点，解决了现有废水处理设备通常只有简单的直接加药进行搅拌，容易导致加入的药液在沉淀后再与废水混合时不能充分反应的问题。
本实用新型是这样实现的，一种可均匀加药的废水处理装置，包括料桶，所述料桶的顶部固定连接有支撑管，所述料桶顶部的左侧连通有进料管，所述料桶后侧的底部连通有出料管，所述支撑管的顶部固定连接有电机，所述电机的输出端固定连接有第一搅拌杆，所述第一搅拌杆的底部延伸至料桶的内腔并固定连接有第一轴承，所述第一搅拌杆表面的顶部固定连接有第一皮带轮，所述第一皮带轮的表面套设有传动皮带，所述传动皮带的另一侧套设有第二皮带轮，所述第二皮带轮的内圈固定连接有第二搅拌杆，所述料桶的右侧固定连接有药桶，所述药桶的右侧连通有进药管，所述第二搅拌杆表面的底部固定连接有搅拌辊，所述第二搅拌杆的表面固定连接有第二轴承，所述药桶的底部连通有送药机构。
作为本实用新型优选的，所述送药机构包括第一导管，所述第一导管的顶部与药桶的底部连通，所述第一导管的底部连通有水泵，所述水泵的底部连通有第二导管，所述第二导管的另一侧延伸至料桶的内腔，所述第二导管的表面连通有多个喷头。
作为本实用新型优选的，所述第一导管和第二导管的表面均设置有控制阀。
作为本实用新型优选的，所述料桶内壁的顶部开设有与第一搅拌杆配合使用的第一旋转孔，所述药桶内壁的顶部开设有与第二搅拌杆配合使用的第二旋转孔。
作为本实用新型优选的，所述支撑管的右侧开设有与传动皮带配合使用的通孔。
作为本实用新型优选的，所述第一轴承的内圈与第一搅拌杆的底部固定连接，所述第一轴承的外圈与料桶内壁的底部固定连接，所述第二轴承的内圈与第二搅拌杆固定连接，所述第二轴承的外圈与药桶的内壁固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置第一皮带轮、传动皮带、第二皮带轮、电机、药桶、料桶和送药机构的配合使用，通过第一皮带轮、传动皮带和第二皮带轮的使用，可以使第一搅拌杆带动第二搅拌杆转动并同时对废水和药液进行混匀，通过送药机构的使用，可以将药液输送至料桶内腔的底部，加快对废水的处理速度，解决了现有废水处理设备通常只有简单的直接加药进行搅拌，容易导致加入的药液在沉淀后再与废水混合时不能充分反应的问题，该可均匀加药的废水处理装置，具备均匀加药处理废水的优点，值得推广。
2、本实用新型通过设置送药机构，可以将药液从料桶内腔的底部均匀注入，保证了药液可以与料桶中的废水进行充分搅拌混匀，提高了反应的速度。
3、本实用新型通过设置控制阀，使用者通过操作控制阀，可以对药液和废水的进行防回流和避免自动注入的目的，保证了药液充分搅拌后再与废水进行反应。
4、本实用新型通过设置第一旋转孔和第二旋转孔，能够使第一搅拌杆和第二搅拌杆分别减少与料桶和药桶产生的摩擦力，提高了第一搅拌杆和第二搅拌杆在转动时的速度，有效提高了药液与废水反应的速度。
5、本实用新型通过设置通孔，能够使传动皮带穿过通孔并带动第二皮带轮转动，避免了传动皮带与支撑管发生卡死的现象，结构稳定流畅，便于使用者使用。
6、本实用新型通过设置第一轴承和第二轴承，能够使第一搅拌杆和第二搅拌杆分别带动第一轴承和第二轴承的内圈转动，提高了第一搅拌杆和第二搅拌杆转动的速度和稳定性。（发明人林胜茂）
