申请日20200710
公开(公告)日20200911
IPC分类号C02F1/66; C02F1/00
摘要
本发明公开了一种火电厂工业废水处理自动控制装置及方法，所述废水处理自动控制装置包括：废水收集池、曝气塔、排水泵、混合器、中和槽、清水箱、清水泵和回收水箱，所述废水收集池、曝气塔、排水泵、中和槽、清水箱、清水泵和回收水箱顺次连接，所述混合器与中和槽连接，混合器还连接有酸计量泵，中和槽中连接有搅拌机和PH计，所述PH计和酸计量泵通过第一微控制器连接。本发明通过将PH计和浊度计与酸计量泵和清水泵进行联锁，通过微控制器进行自动控制废水处理流程的进行，提高工作效率，节约了药品;降低人工监盘操作的工作负荷，避免人为疏忽造成不合格废水进入回收水箱外排;成本低廉，结构简单，易于实现，对工业废水处理具有重要价值。
权利要求书

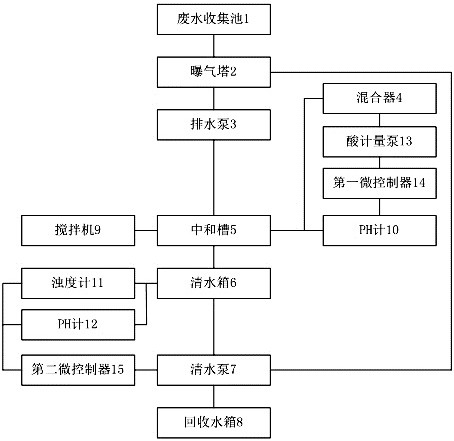

1.一种火电厂工业废水处理自动控制装置，其特征在于，所述废水处理自动控制装置包括：废水收集池(1)、曝气塔(2)、排水泵(3)、混合器(4)、中和槽(5)、清水箱(6)、清水泵(7)和回收水箱(8)，所述废水收集池(1)、曝气塔(2)、排水泵(3)、中和槽(5)、清水箱(6)、清水泵(7)和回收水箱(8)顺次连接，所述混合器(4)与中和槽(5)连接，混合器(4)还连接有酸计量泵(13)，中和槽(5)中连接有搅拌机(9)和PH计(10)，所述PH计(10)和酸计量泵(13)通过第一微控制器(14)连接。
2.根据权利要求1所述的一种火电厂工业废水处理自动控制装置，其特征在于，所述清水箱(6)还连接有浊度计(11)和PH计(12)。
3.根据权利要求2所述的一种火电厂工业废水处理自动控制装置，其特征在于，所述清水泵(7)还连接有第二微控制器(15)，所述浊度计(11)和PH计(12)分别与第二微控制器(15)连接。
4.根据权利要求1所述的一种火电厂工业废水处理自动控制装置，其特征在于，所述清水泵(7)还与曝气塔(2)连接。
5.一种火电厂工业废水处理自动控制方法，包括如权利要求1-3所述的任意一种火电厂工业废水处理自动控制装置，其特征在于，包括如下步骤：
S1：再生废水通过废水收集池(1)进入曝气塔(2)进行初步中和;
S2：初步中和后的再生废水通过排水泵(3)打入中和槽(5);
S3：第一微控制器(14)根据PH值控制酸计量泵(13)通过混合器(4)将盐酸液加入到中和槽(5)中，搅拌机(9)将废水与盐酸液进行充分搅拌;
S4：当PH下降到一定值，再生废水即流入清水箱(6)中，若再次测量的PH值和浊度值符合标准，第二微控制器(15)控制清水泵(7)将废水打入回收水箱(8)，否则打入曝气塔(2)中进行再循环处理。
说明书
一种火电厂工业废水处理自动控制装置及方法
技术领域
本发明涉及一种工业废水处理装置，尤其涉及一种火电厂工业废水处理自动控制装置及方法，属于环境保护领域。
背景技术
火电厂工业废水主要有两类，一是补给水再生酸碱废水，二是凝结水精处理再生酸碱废水，二者的区别为补给水再生废水含有泥渣，精处理再生废水不含泥渣。火电厂产生的主要为碱性再生工业废水,而碱性工业废水中不仅含有大量的碱性物质,比如氢氧化钠、碳酸氢钠、氨水,还包含大量的杂质,如果直接排入污水管道,排入江河湖海,这将对环境产生重大污染,也会对附近的庄稼和人畜饮用水造成不可逆转的伤害。现有技术在对再生废水的处理过程中，通过点操远程投运酸计量泵加酸入混合器，在装有搅拌器的中和槽降低PH，水进入清水箱，当PH值在6-9之间，浊度不大于5NTU时，点操开清水泵出口至回收水箱进水门，当PH值与浊度任一或者都不合格时点操开清水泵出口至曝气塔进口门再循环处理。该处理方法人工依赖度大，不能从程序上确保废水合格排放，需要进行自动化改造。
发明内容
为了解决现有技术中对人工依赖的问题，本发明提供了一种火电厂工业废水处理自动控制装置及方法。
本发明的一种火电厂工业废水处理自动控制装置所采用的技术方案如下：所述废水处理自动控制装置包括：废水收集池、曝气塔、排水泵、混合器、中和槽、清水箱、清水泵和回收水箱，所述废水收集池、曝气塔、排水泵、中和槽、清水箱、清水泵和回收水箱顺次连接，所述混合器与中和槽连接，混合器还连接有酸计量泵，中和槽中连接有搅拌机和PH计，所述PH计和酸计量泵通过第一微控制器连接。
在本方案的一个改进中，所述清水箱还连接有浊度计和PH计。
进一步地，所述清水泵还连接有第二微控制器，所述浊度计和PH计分别与第二微控制器连接，所述清水泵还与曝气塔连接。
本发明的一种火电厂工业废水处理自动控制方法所采用的技术方案如下：采用上述的一种火电厂工业废水处理自动控制装置，包括如下步骤：
S1：再生废水通过废水收集池1进入曝气塔2进行初步中和;
S2：初步中和后的再生废水通过排水泵3打入中和槽5;
S3：第一微控制器14根据PH值控制酸计量泵13通过混合器4将盐酸液加入到中和槽5中，搅拌机9将废水与盐酸液进行充分搅拌;
S4：当PH下降到一定值，再生废水即流入清水箱6中，若再次测量的PH值和浊度值符合标准，第二微控制器15控制清水泵7将废水打入回收水箱8，否则打入曝气塔2中进行再循环处理。
本发明达到的有益效果：
1.本发明通过将PH计和浊度计与酸计量泵和清水泵进行联锁，通过微控制器进行自动控制废水处理流程的进行，提高工作效率，节约了药品。
2.本发明运用效果不受外部因素影响，动作可靠性高，降低人工监盘操作的工作负荷，避免人为疏忽造成不合格废水进入回收水箱外排的环境事件。
3.本发明成本低廉，结构简单，易于实现，对工业废水处理具有重要价值。（发明人杨武懿）
