申请日 20201015
公开（公告）日 20201204
IPC分类号 C02F1/00
摘要
本实用新型公开了一种人工湿地污水处理装置，包括主体，所述主体的顶部固定连接有水管，所述主体的左侧固定连接有固定块和配合块，所述固定块的左侧开设有放置槽，所述放置槽的内部固定安装有控制机构和夹紧机构。本实用新型通过设置主体、水管、固定块、配合块、放置槽、控制机构、牵引杆、旋转块、摇把、夹紧机构、T型块、弹簧、夹紧块、防滑垫、滑块、滑槽和旋转孔的配合使用，解决了现有的污水处理装置，不方便使用者对水管进行支撑，支撑过程繁琐，浪费了使用者时间和精力的问题，该人工湿地污水处理装置，具备方便使用者对水管进行支撑，支撑的过程轻松，节省了使用者时间和精力的优点。
权利要求书

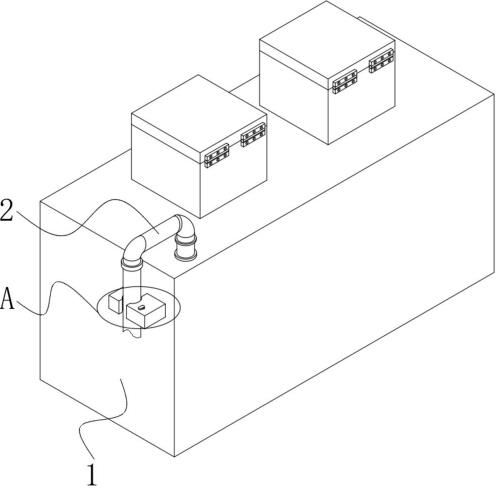

1.一种人工湿地污水处理装置，包括主体(1)，其特征在于：所述主体(1)的顶部固定连接有水管(2)，所述主体(1)的左侧固定连接有固定块(3)和配合块(4)，所述固定块(3)的左侧开设有放置槽(5)，所述放置槽(5)的内部固定安装有控制机构(6)和夹紧机构(7)。
2.如权利要求1所述的一种人工湿地污水处理装置，其特征在于：所述控制机构(6)包括牵引杆(601)，所述牵引杆(601)的底部贯穿固定块(3)并延伸至放置槽(5)的内部，所述牵引杆(601)的底部固定连接有旋转块(602)，所述牵引杆(601)的顶部固定连接有摇把(603)。
3.如权利要求2所述的一种人工湿地污水处理装置，其特征在于：所述夹紧机构(7)包括T型块(701)，所述T型块(701)的外表面与放置槽(5)的内壁滑动连接，所述T型块(701)的前侧固定连接有弹簧(702)，所述弹簧(702)的前侧与放置槽(5)内壁的前侧固定连接，所述T型块(701)的后侧固定连接有夹紧块(703)，所述T型块(701)的后侧与旋转块(602)的前侧活动连接。
4.如权利要求3所述的一种人工湿地污水处理装置，其特征在于：所述配合块(4)的前侧和夹紧块(703)的后侧均固定连接有防滑垫(8)，两个防滑垫(8)相对的一侧均开设有防滑纹，两个防滑垫(8)靠近水管(2)的一侧均与水管(2)接触。
5.如权利要求3所述的一种人工湿地污水处理装置，其特征在于：所述T型块(701)的左右两侧均固定连接有滑块(9)，所述放置槽(5)内壁的左右两侧均开设有与滑块(9)配合使用的滑槽(10)。
6.如权利要求2所述的一种人工湿地污水处理装置，其特征在于：所述固定块(3)的顶部开设有旋转孔(11)，所述旋转孔(11)的内壁与牵引杆(601)的外表面旋转连接。
说明书
一种人工湿地污水处理装置
技术领域
本实用新型属于污水处理装置技术领域，尤其涉及一种人工湿地污水处理装置。
背景技术
污水处理装置，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有的污水处理装置，为了满足市场的需求，一般都是往如何提高污水处理效率和如何方便使用者使用去优化，往往忽略了是否方便使用者对水管进行支撑，现有的污水处理装置，具有污水处理的效率更高和更方便使用者使用这些有益之处，但是也有一定的限制，在正常使用中，由于长时间下坠的力，会导致水管连接处松动，影响输水效率，这就需要对水管进行支撑，但是现有的污水处理装置，却不方便使用者对水管进行支撑，支撑过程繁琐，现有技术存在的问题是：不方便使用者对水管进行支撑，支撑过程繁琐，浪费了使用者的时间和精力。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种人工湿地污水处理装置，具备方便使用者对水管进行支撑，支撑的过程轻松，节省了使用者时间和精力的优点，解决了现有的污水处理装置，不方便使用者对水管进行支撑，支撑过程繁琐，浪费了使用者时间和精力的问题。
本实用新型是这样实现的，一种人工湿地污水处理装置，包括主体，所述主体的顶部固定连接有水管，所述主体的左侧固定连接有固定块和配合块，所述固定块的左侧开设有放置槽，所述放置槽的内部固定安装有控制机构和夹紧机构。
作为本实用新型优选的，所述控制机构包括牵引杆，所述牵引杆的底部贯穿固定块并延伸至放置槽的内部，所述牵引杆的底部固定连接有旋转块，所述牵引杆的顶部固定连接有摇把。
作为本实用新型优选的，所述夹紧机构包括T型块，所述T型块的外表面与放置槽的内壁滑动连接，所述T型块的前侧固定连接有弹簧，所述弹簧的前侧与放置槽内壁的前侧固定连接，所述T型块的后侧固定连接有夹紧块，所述T型块的后侧与旋转块的前侧活动连接。
作为本实用新型优选的，所述配合块的前侧和夹紧块的后侧均固定连接有防滑垫，两个防滑垫相对的一侧均开设有防滑纹，两个防滑垫靠近水管的一侧均与水管接触。
作为本实用新型优选的，所述T型块的左右两侧均固定连接有滑块，所述放置槽内壁的左右两侧均开设有与滑块配合使用的滑槽。
作为本实用新型优选的，所述固定块的顶部开设有旋转孔，所述旋转孔的内壁与牵引杆的外表面旋转连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置主体、水管、固定块、配合块、放置槽、控制机构、牵引杆、旋转块、摇把、夹紧机构、T型块、弹簧、夹紧块、防滑垫、滑块、滑槽和旋转孔的配合使用，解决了现有的污水处理装置，不方便使用者对水管进行支撑，支撑过程繁琐，浪费了使用者时间和精力的问题，该人工湿地污水处理装置，具备方便使用者对水管进行支撑，支撑的过程轻松，节省了使用者时间和精力的优点。
2、本实用新型通过设置摇把，能够使摇把带动牵引杆旋转，牵引杆旋转的同时又能够带动旋转块旋转，这就可以实现与T型块的配合使用，使支撑的过程更加轻松。
3、本实用新型通过设置T型块，能够使旋转块旋转的同时带动T型块移动，T型块移动的同时又能够挤压弹簧，这就可以使T型块的运行更加轻松，同时使弹簧形变，T型块移动的同时还能够带动夹紧块移动，这就可以将夹紧块收回放置槽的内部，此时将水管进行连接，连接完成后，松开摇把，由于弹簧的反作用力，可以带动夹紧块移动，这就可以使防滑垫与水管接触，实现对水管的支撑，使支撑的过程更加轻松。
4、本实用新型通过设置防滑垫和防滑纹，能够极大的提升摩擦力，使支撑的效果更好。
5、本实用新型通过设置滑块与滑槽，能够使T型块的运行更加顺畅，减小了T型块与放置槽之间的摩擦，使支撑的过程轻松。
6、本实用新型通过设置旋转孔，能够对牵引杆进行很好的限位，使牵引杆的运行更加平稳，使支撑的过程更加轻松。（发明人 王文云 ）
