养殖废水水质高效净化设备

申请日20201020

公开（公告）日20201201

IPC分类号C02F9/04; C02F103/20

摘要

本发明涉及净化设备的技术领域，特别是涉及一种家禽养殖废水水质高效净化装置，其通过对污水进行净化处理，可有效提高污水的纯净度，方便对其进行杀菌消毒处理，提高污水净化效果，防止其对环境造成破坏，同时污水中的异味得到有效去除，有效防止其对人体造成不适，提高实用性和可靠性；包括净化仓、四组支腿、导水筒、盘状导料仓、滤筒和进水管，四组支腿均匀安装在净化仓的底部，导水筒、盘状导料仓和滤筒均位于净化仓内部，导水筒的顶部安装在净化仓内壁顶部，导水筒的外壁下侧均匀连通设置有多组通水孔。

权利要求书

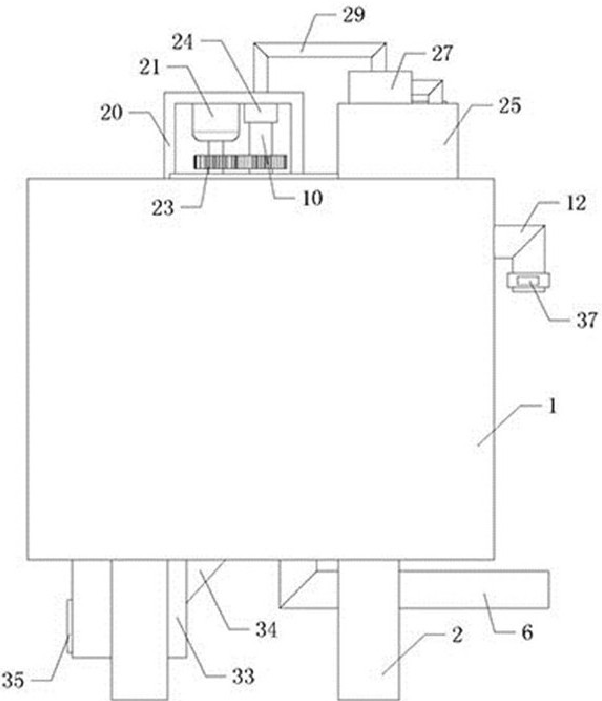

1.一种家禽养殖废水水质高效净化装置，其特征在于，包括净化仓（1）、四组支腿（2）、导水筒（3）、盘状导料仓（4）、滤筒（5）和进水管（6），四组支腿（2）均匀安装在净化仓（1）的底部，导水筒（3）、盘状导料仓（4）和滤筒（5）均位于净化仓（1）内部，导水筒（3）的顶部安装在净化仓（1）内壁顶部，导水筒（3）的外壁下侧均匀连通设置有多组通水孔，盘状导料仓（4）转动安装在导水筒（3）的底部，滤筒（5）的顶部固定在盘状导料仓（4）底部，滤筒（5）的底部转动安装在净化仓（1）内壁底部，进水管（6）位于净化仓（1）的下方，进水管（6）的左侧输入端安装在净化仓（1）底部并与滤筒（5）内部右下侧连通，进水管（6）的内部纵向设置有固定轴（7），固定轴（7）的顶部转动安装在盘状导料仓（4）上，固定轴（7）的底部固定在净化仓（1）内壁底部，固定轴（7）上设置有螺旋推料板（8），螺旋推料板（8）的侧壁与滤筒（5）的内壁接触并可在滤筒（5）内壁上滑动，盘状导料仓（4）的外侧壁上均匀连通设置有多组喷头（9），盘状导料仓（4）的顶部设置有空心轴（10），空心轴（10）的顶部穿过净化仓（1）顶部并伸出至净化仓（1）上方，空心轴（10）与净化仓（1）转动密封连接，净化仓（1）的顶部左侧和右侧分别设置有动力装置和进料装置，动力装置与空心轴（10）的上侧传动连接，进料装置与空心轴（10）的顶部转动连通，导水筒（3）的内壁中部设置有活性炭吸附板（11），活性炭吸附板（11）的中部转动安装在空心轴（10）的外壁上，导水筒（3）的右上侧连通设置有溢流管（12），溢流管（12）的右侧输出端伸出至净化仓（1）右方，净化仓（1）的内壁底部外侧设置有内齿环（13），内齿环（13）的内壁上均匀啮合设置有四组第一齿轮（14），四组第一齿轮（14）上均设置有搅拌轴（15），四组搅拌轴（15）上均匀倾斜设置有多组搅拌叶（16），多组搅拌叶（16）均与多组喷头（9）分离，四组搅拌轴（15）的外壁下侧均转动套装有支撑套（17），四组支撑套（17）的内侧均设置有支撑杆（18），滤筒（5）的外壁下侧设置有固定环（19），四组支撑杆（18）的内侧均安装在固定环（19）的外侧壁上。

2.如权利要求1所述的一种家禽养殖废水水质高效净化装置，其特征在于，动力装置包括弓形架（20）、电机（21）、动力轴（22）、两组第二齿轮（23）和输料仓（24），弓形架（20）的底部左侧和右侧均安装在净化仓（1）上，电机（21）和输料仓（24）的顶部分别安装在弓形架（20）内壁顶部左侧和右侧，动力轴（22）安装在电机（21）的下侧输出端上，动力轴（22）的底部转动安装在净化仓（1）上，两组第二齿轮（23）分别安装在动力轴（22）和空心轴（10）外壁上侧，两组第二齿轮（23）相互啮合，空心轴（10）的顶部转动安装在输料仓（24）的底部，空心轴（10）与输料仓（24）相互连通，进料装置的左侧输出端穿过弓形架（20）顶部右侧并与输料仓（24）内部连通。

3.如权利要求2所述的一种家禽养殖废水水质高效净化装置，其特征在于，进料装置包括料箱（25）、箱盖（26）、吸泵（27）、第一料管（28）和第二料管（29），料箱（25）安装在净化仓（1）顶部右侧，箱盖（26）安装在料箱（25）上，吸泵（27）固定在料箱（25）顶部，第一料管（28）和第二料管（29）均安装在吸泵（27）上，第一料管（28）的下侧输入端伸入至料箱（25）内部下侧，第二料管（29）的左侧输出端穿过弓形架（20）顶部右侧并与输料仓（24）连通。

4.如权利要求3所述的一种家禽养殖废水水质高效净化装置，其特征在于，还包括环形导轨（30）、三组滑块（31）和三组支撑架（32），环形导轨（30）位于净化仓（1）内部上侧，四组搅拌轴（15）的顶部均转动安装在环形导轨（30）的底部，三组滑块（31）均匀滑动安装在环形导轨（30）的顶部，三组支撑架（32）分别安装在三组滑块（31）顶部，三组支撑架（32）的外侧均安装在净化仓（1）内壁上。

5.如权利要求4所述的一种家禽养殖废水水质高效净化装置，其特征在于，还包括收集仓（33）、杂质通道（34）和盖板（35），收集仓（33）安装在净化仓（1）底部左侧，杂质通道（34）倾斜安装在收集仓（33）的右上侧，杂质通道（34）的左侧输出端与收集仓（33）内部连通，杂质通道（34）的顶部安装在净化仓（1）底部，杂质通道（34）的上侧输入端与滤筒（5）内部左下侧连通，收集仓（33）的左下侧连通设置有清理口，盖板（35）盖装在清理口上。

6.如权利要求5所述的一种家禽养殖废水水质高效净化装置，其特征在于，空心轴（10）的外壁下侧均匀设置有多组搅流板（36），多组搅流板（36）均位于活性炭吸附板（11）和盘状导料仓（4）之间。

7.如权利要求6所述的一种家禽养殖废水水质高效净化装置，其特征在于，还包括单向阀（37），单向阀（37）安装在溢流管（12）的右侧。

8.如权利要求7所述的一种家禽养殖废水水质高效净化装置，其特征在于，还包括玻璃门（38），净化仓（1）的顶部前侧连通设置有检修口，玻璃门（38）盖装在检修口上。

说明书

一种家禽养殖废水水质高效净化装置

技术领域

本发明涉及净化设备的技术领域，特别是涉及一种家禽养殖废水水质高效净化装置。

背景技术

众所周知，由于家禽的肉质、卵和羽毛存在极大价值，家禽的量也越来越大，家禽养殖时容易产生大量粪便，粪便中存在大量污水，未防止污水对环境造成污染，需对其进行净化处理，现有净化方式主要是对其进行过滤处理，将污水中的杂质进行过滤拦截，然而家禽养殖所产生的污水中存在大量细菌和病毒，现有净化方式未对其进行有效杀菌消毒处理，净化方式较为简陋，污水对环境仍存在较大危害，同时污水中的异味容易对人体造成不适。

发明内容

为解决上述技术问题，本发明提供一种通过对污水进行净化处理，可有效提高污水的纯净度，方便对其进行杀菌消毒处理，提高污水净化效果，防止其对环境造成破坏，同时污水中的异味得到有效去除，有效防止其对人体造成不适，提高实用性和可靠性的家禽养殖废水水质高效净化装置。

本发明的一种家禽养殖废水水质高效净化装置，包括净化仓、四组支腿、导水筒、盘状导料仓、滤筒和进水管，四组支腿均匀安装在净化仓的底部，导水筒、盘状导料仓和滤筒均位于净化仓内部，导水筒的顶部安装在净化仓内壁顶部，导水筒的外壁下侧均匀连通设置有多组通水孔，盘状导料仓转动安装在导水筒的底部，滤筒的顶部固定在盘状导料仓底部，滤筒的底部转动安装在净化仓内壁底部，进水管位于净化仓的下方，进水管的左侧输入端安装在净化仓底部并与滤筒内部右下侧连通，进水管的内部纵向设置有固定轴，固定轴的顶部转动安装在盘状导料仓上，固定轴的底部固定在净化仓内壁底部，固定轴上设置有螺旋推料板，螺旋推料板的侧壁与滤筒的内壁接触并可在滤筒内壁上滑动，盘状导料仓的外侧壁上均匀连通设置有多组喷头，盘状导料仓的顶部设置有空心轴，空心轴的顶部穿过净化仓顶部并伸出至净化仓上方，空心轴与净化仓转动密封连接，净化仓的顶部左侧和右侧分别设置有动力装置和进料装置，动力装置与空心轴的上侧传动连接，进料装置与空心轴的顶部转动连通，导水筒的内壁中部设置有活性炭吸附板，活性炭吸附板的中部转动安装在空心轴的外壁上，导水筒的右上侧连通设置有溢流管，溢流管的右侧输出端伸出至净化仓右方，净化仓的内壁底部外侧设置有内齿环，内齿环的内壁上均匀啮合设置有四组第一齿轮，四组第一齿轮上均设置有搅拌轴，四组搅拌轴上均匀倾斜设置有多组搅拌叶，多组搅拌叶均与多组喷头分离，四组搅拌轴的外壁下侧均转动套装有支撑套，四组支撑套的内侧均设置有支撑杆，滤筒的外壁下侧设置有固定环，四组支撑杆的内侧均安装在固定环的外侧壁上；打开动力装置，动力装置带动空心轴转动，空心轴带动盘状导料仓、多组喷头和滤筒进行同步转动，滤筒通过固定环、四组支撑杆和四组支撑套带动四组搅拌轴进行转动，同时四组第一齿轮均与内齿环啮合，四组搅拌轴分别带动四组第一齿轮在内齿环上滚动，从而使四组搅拌轴分别以四组搅拌轴的轴线方向为转动轴进行转动，四组搅拌轴分别带动多组搅拌叶进行转动，外界家禽养殖时产生的污水通过进水管进入滤筒内并穿过滤筒内壁进入净化仓内部，滤筒的内壁对污水中的颗粒杂质进行过滤拦截处理，杂质拦截在滤筒内部，滤筒转动时，滤筒内壁与螺旋推料板的外壁产生相对滑动，螺旋推料板的外侧壁对滤筒内壁上吸附的杂质进行刮除处理，同时螺旋推料板将滤筒内拦截的杂质向下推动，方便对杂质进行聚集，打开进料装置，进料装置将其内的杀菌剂通过空心轴排入至盘状导料仓内，盘状导料仓内的杀菌剂通过多组喷头喷出至净化仓内，转动状态的多组搅拌叶可对净化仓内的杀菌剂和污水进行搅动混合处理，从而使杀菌剂与污水充分混合，方便使杀菌剂对污水中的细菌和病毒进行充分灭杀，净化仓内的污水可通过多组通水孔进入导水筒内，导水筒内的污水穿过活性炭吸附板进入导水筒内部上侧，活性炭吸附板可对污水进行吸附净化处理，从而使污水中的气体异味吸附在活性炭吸附板上，方便对异味进行去除，导水筒内部上侧的污水可通过溢流管溢流至外界，从而完成污水的净化处理，同时外界污水可连续通入设备内，从而方便对污水进行连续净化处理，提高污水净化效率，通过对污水进行净化处理，可有效提高污水的纯净度，方便对其进行杀菌消毒处理，提高污水净化效果，防止其对环境造成破坏，同时污水中的异味得到有效去除，有效防止其对人体造成不适，提高实用性和可靠性。

本发明的一种家禽养殖废水水质高效净化装置，动力装置包括弓形架、电机、动力轴、两组第二齿轮和输料仓，弓形架的底部左侧和右侧均安装在净化仓上，电机和输料仓的顶部分别安装在弓形架内壁顶部左侧和右侧，动力轴安装在电机的下侧输出端上，动力轴的底部转动安装在净化仓上，两组第二齿轮分别安装在动力轴和空心轴外壁上侧，两组第二齿轮相互啮合，空心轴的顶部转动安装在输料仓的底部，空心轴与输料仓相互连通，进料装置的左侧输出端穿过弓形架顶部右侧并与输料仓内部连通；打开电机，电机通过动力轴和两组第二齿轮带动空心轴转动，空心轴的顶部在输料仓上转动，进料装置可通过输料仓向空心轴内部排入杀菌剂。

本发明的一种家禽养殖废水水质高效净化装置，进料装置包括料箱、箱盖、吸泵、第一料管和第二料管，料箱安装在净化仓顶部右侧，箱盖安装在料箱上，吸泵固定在料箱顶部，第一料管和第二料管均安装在吸泵上，第一料管的下侧输入端伸入至料箱内部下侧，第二料管的左侧输出端穿过弓形架顶部右侧并与输料仓连通；打开吸泵，吸泵通过第一料管可将料箱内存储的杀菌剂抽离并通过第二料管排入至输料仓内，输料仓内的消毒剂可进入空心轴内。

本发明的一种家禽养殖废水水质高效净化装置，还包括环形导轨、三组滑块和三组支撑架，环形导轨位于净化仓内部上侧，四组搅拌轴的顶部均转动安装在环形导轨的底部，三组滑块均匀滑动安装在环形导轨的顶部，三组支撑架分别安装在三组滑块顶部，三组支撑架的外侧均安装在净化仓内壁上；四组搅拌轴转动时，四组搅拌轴均可在环形导轨底部转动并带动环形导轨在三组滑块上滑动，三组支撑架分别对三组滑块进行支撑，通过设置环形导轨、三组滑块和三组支撑架，可方便对四组搅拌轴的顶部进行支撑，提高其转动时的稳定性和牢固性，提高实用性。

本发明的一种家禽养殖废水水质高效净化装置，还包括收集仓、杂质通道和盖板，收集仓安装在净化仓底部左侧，杂质通道倾斜安装在收集仓的右上侧，杂质通道的左侧输出端与收集仓内部连通，杂质通道的顶部安装在净化仓底部，杂质通道的上侧输入端与滤筒内部左下侧连通，收集仓的左下侧连通设置有清理口，盖板盖装在清理口上；滤筒内部下侧聚集的杂质可通过杂质通道进入收集仓内聚集，打开盖板，可通过清理口对收集仓内收集的杂质进行统一处理，从而方便对杂质进行收集，同时方便对滤筒内部进行及时清理，提高实用性和可靠性。

本发明的一种家禽养殖废水水质高效净化装置，空心轴的外壁下侧均匀设置有多组搅流板，多组搅流板均位于活性炭吸附板和盘状导料仓之间；空心轴转动时，空心轴可带动多组搅流板进行同步转动，多组搅流板可对导水筒内部下侧的污水进行搅动，从而方便使导水筒内部下侧的污水旋转穿过活性炭吸附板并进入导水筒内部上侧，提高污水与活性炭吸附板接触率，提高活性炭吸附板对污水的吸附效果，提高实用性。

本发明的一种家禽养殖废水水质高效净化装置，还包括单向阀，单向阀安装在溢流管的右侧；通过设置单向阀，可保证溢流管内部的污水进行单向流动，防止外界污水通过溢流管回流入导水筒内，同时防止外界杂质通过溢流管进入设备内，提高可靠性。

本发明的一种家禽养殖废水水质高效净化装置，还包括玻璃门，净化仓的顶部前侧连通设置有检修口，玻璃门盖装在检修口上；通过设置玻璃门和检修口可方便对净化仓内设备运行情况进行实时监测，同时打开玻璃门，可方便通过检修口对净化仓内的设备进行检查和维修，提高实用性和可靠性。

与现有技术相比本发明的有益效果为：打开动力装置，动力装置带动空心轴转动，空心轴带动盘状导料仓、多组喷头和滤筒进行同步转动，滤筒通过固定环、四组支撑杆和四组支撑套带动四组搅拌轴进行转动，同时四组第一齿轮均与内齿环啮合，四组搅拌轴分别带动四组第一齿轮在内齿环上滚动，从而使四组搅拌轴分别以四组搅拌轴的轴线方向为转动轴进行转动，四组搅拌轴分别带动多组搅拌叶进行转动，外界家禽养殖时产生的污水通过进水管进入滤筒内并穿过滤筒内壁进入净化仓内部，滤筒的内壁对污水中的颗粒杂质进行过滤拦截处理，杂质拦截在滤筒内部，滤筒转动时，滤筒内壁与螺旋推料板的外壁产生相对滑动，螺旋推料板的外侧壁对滤筒内壁上吸附的杂质进行刮除处理，同时螺旋推料板将滤筒内拦截的杂质向下推动，方便对杂质进行聚集，打开进料装置，进料装置将其内的杀菌剂通过空心轴排入至盘状导料仓内，盘状导料仓内的杀菌剂通过多组喷头喷出至净化仓内，转动状态的多组搅拌叶可对净化仓内的杀菌剂和污水进行搅动混合处理，从而使杀菌剂与污水充分混合，方便使杀菌剂对污水中的细菌和病毒进行充分灭杀，净化仓内的污水可通过多组通水孔进入导水筒内，导水筒内的污水穿过活性炭吸附板进入导水筒内部上侧，活性炭吸附板可对污水进行吸附净化处理，从而使污水中的气体异味吸附在活性炭吸附板上，方便对异味进行去除，导水筒内部上侧的污水可通过溢流管溢流至外界，从而完成污水的净化处理，同时外界污水可连续通入设备内，从而方便对污水进行连续净化处理，提高污水净化效率，通过对污水进行净化处理，可有效提高污水的纯净度，方便对其进行杀菌消毒处理，提高污水净化效果，防止其对环境造成破坏，同时污水中的异味得到有效去除，有效防止其对人体造成不适，提高实用性和可靠性。（发明人陈洪伟;郭小龙）
