申请日 20200924
公开（公告）日 20201124
IPC分类号 C02F11/122
摘要
本发明属于污泥及各种含有水分的物质固、液分离设备技术领域，具体涉及一种污泥利用高压将污泥中含有的水分充分分离设备，包括液压分离机构，主要包括放置在平面上的防护外壳，所述防护外壳的下半部开设有分离腔，所述分离腔的底部设置有支撑板，所述支撑板上活动放置有滤水筒，所述滤水筒呈两端开口的中空结构，所述滤水筒的外侧壁上开设有若干沿着滤水筒高度方向延伸的滤水缝，所述支撑板的上端面开设有导水槽，且导水槽的一端延伸至支撑板靠近分离腔开口处的一端表面，克服了现有技术的不足，利用液压设备将污泥中的水分挤压排出，然后将挤压后的干料交由危废处理，降低了企业的危废处理成本，具有较好的经济价值。
权利要求书
1.一种污水处理用污泥固液分离设备，其特征在于：包括

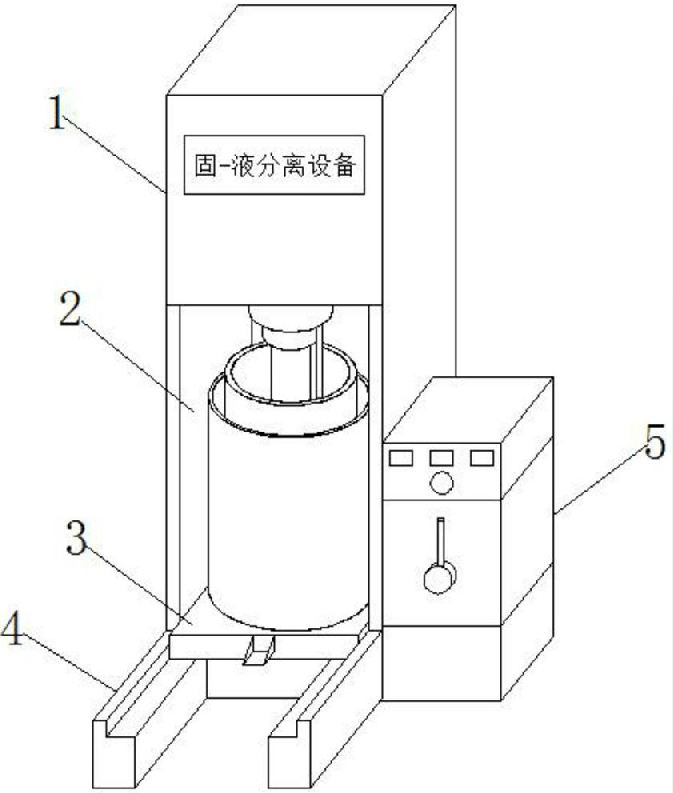

液压分离机构，主要包括放置在平面上的防护外壳(1)，所述防护外壳(1)的下半部开设有分离腔(2)，所述分离腔(2)的底部设置有支撑板(3)，所述支撑板(3)上活动放置有滤水筒(11)，所述滤水筒(11)呈两端开口的中空结构，所述滤水筒(11)的外侧壁上开设有若干沿着滤水筒(11)高度方向延伸的滤水缝，所述支撑板(3)的上端面开设有导水槽(9)，且导水槽(9)的一端延伸至支撑板(3)靠近分离腔(2)开口处的一端表面，所述支撑板(3)的上端面呈两端较高向内凹陷的形状，且导水槽(9)位于支撑板(3)上端面的最低处，所述防护外壳(1)的上半部内安装有主动液压油缸(6)，所述主动液压油缸(6)的底端延伸至分离腔(2)的滤水筒(11)内，所述主动液压油缸(6)的底端固设有挤压盘(8)，且挤压盘(8)的半径与滤水筒(11)的内径一致，所述主动液压油缸(6)上安装有行程开关(7)；
液压站(5)，主要包括其前端面安装的液压控制杆和位于液压站(5)底部的液压油箱，用于控制主动液压油缸(6)的升降。
2.根据权利要求1所述的一种污水处理用污泥固液分离设备，其特征在于：所述滤水筒(11)的外侧套设有不锈钢的防护筒(10)，所述防护筒(10)通过连接件与滤水筒(11)固定连接。
3.根据权利要求1或2所述的一种污水处理用污泥固液分离设备，其特征在于：所述防护外壳(1)的前端面底部固设有两组对称设置的导向滑轨(4)，所述导向滑轨(4)的上端面与分离腔(2)的底端在同一水平面上。
4.根据权利要求3所述的一种污水处理用污泥固液分离设备，其特征在于：所述滤水筒(11)的顶端外侧固设有两个对称设置的支撑块(12)，所述支撑块(12)的上端面固设有固定钩(13)，所述分离腔(2)的两侧设置有可转动的支撑组件，所述主动液压油缸(6)的外侧固设有与固定钩(13)适配的定位组件，所述主动液压油缸(6)通过定位组件带动滤水筒(11)向上运动，使支撑块(12)搭接在支撑组件上。
5.根据权利要求4所述的一种污水处理用污泥固液分离设备，其特征在于：所述支撑组件主要包括固设在分离腔(2)两侧外壁上的固定座，所述固定座之间转动连接有转轴(18)，所述转轴(18)的外侧固设有转动板(19)，所述转动板(19)通过分离腔(2)外侧壁上的开口延伸至分离腔(2)内部，所述转动板(19)的下端面搭接在分离腔(2)的侧壁上，所述转轴(18)外侧设置有扭簧，所述扭簧的两端分别与固定座和转动板(19)固定连接。
6.根据权利要求5所述的一种污水处理用污泥固液分离设备，其特征在于：所述转动板(19)位于分离腔(2)内部的一端设置有上端面水平的支撑部(20)，当滤水筒(11)被抬升时，滤水筒(11)两侧的支撑块(12)搭接在转动板(19)的支撑部(20)上。
7.根据权利要求5或6所述的一种污水处理用污泥固液分离设备，其特征在于：所述转动板(19)的上端面固设有竖直设置的拉杆(21)。
8.根据权利要求4所述的一种污水处理用污泥固液分离设备，其特征在于：所述定位组件包括活动套设在主动液压油缸(6)伸缩端外侧的活动环(14)，所述活动环(14)的中部设置有可转动的连接环(15)，所述连接环(15)的两侧固设有呈折线形的连接杆(16)，所述连接杆(16)的另一端搭接在滤水筒(11)的顶端。
说明书
一种污水处理用污泥固液分离设备
技术领域
本发明属于污水处理设备技术领域，具体涉及一种污水处理用污泥固液分离设备。
背景技术
中国淡水资源人均水平在世界上属于末端，而大工业声场产生的水污染问题又日益严重。因此污水处理受到了越来越多人的关注，现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等，但是不管是采用哪种方式进行污水处理，在污水的处理过程中，污水处理装置的底部在一段时间后都会堆积大量的污泥，而这些污泥属于危险废弃物，需要交由专门的危废处理机构进行处理，危废处理机构按照污泥的总重量进行收费，但是这些污泥中含有大量的水分，直接将带水的污泥交给危废处理机构明显是不经济的做法，为此我们提供了一种污水处理用污泥固液分离设备。
发明内容
本发明的目的在于提供一种污水处理用污泥固液分离设备，克服了现有技术的不足，利用液压设备将污泥中的水分挤压排出，排出的水分经管道可重新排回水池再次利用，然后将挤压后的干料交由危废处理，能节约60％--80％危废处理费用，降低了企业的危废处理成本，具有较好的经济价值。
为解决上述问题，本发明所采取的技术方案如下：
一种污水处理用污泥固液分离设备，包括
液压分离机构，主要包括放置在平面上的防护外壳，所述防护外壳的下半部开设有分离腔，所述分离腔的底部设置有支撑板，所述支撑板上活动放置有滤水筒，所述滤水筒呈两端开口的中空结构，所述滤水筒的外侧壁上开设有若干沿着滤水筒高度方向延伸的滤水缝，所述支撑板的上端面开设有导水槽，且导水槽的一端延伸至支撑板靠近分离腔开口处的一端表面，所述支撑板的上端面呈两端较高向内凹陷的形状，且导水槽位于支撑板上端面的最低处，所述防护外壳的上半部内安装有主动液压油缸，所述主动液压油缸的底端延伸至分离腔的滤水筒内，所述主动液压油缸的底端固设有挤压盘，且挤压盘的半径与滤水筒的内径一致，所述主动液压油缸上安装有行程开关；
液压站，主要包括其前端面安装的液压控制杆和位于液压站底部的液压油箱，用于控制主动液压油缸的升降。
进一步，所述滤水筒的外侧套设有不锈钢的防护筒，所述防护筒通过连接件与滤水筒固定连接。
进一步，所述防护外壳的前端面底部固设有两组对称设置的导向滑轨，所述导向滑轨的上端面与分离腔的底端在同一水平面上。
进一步，所述滤水筒的顶端外侧固设有两个对称设置的支撑块，所述支撑块的上端面固设有固定钩，所述分离腔的两侧设置有可转动的支撑组件，所述主动液压油缸的外侧固设有与固定钩适配的定位组件，所述主动液压油缸通过定位组件带动滤水筒向上运动，使支撑块搭接在支撑组件上。
进一步，所述支撑组件主要包括固设在分离腔两侧外壁上的固定座，所述固定座之间转动连接有转轴，所述转轴的外侧固设有转动板，所述转动板通过分离腔外侧壁上的开口延伸至分离腔内部，所述转动板的下端面搭接在分离腔的侧壁上，所述转轴外侧设置有扭簧，所述扭簧的两端分别与固定座和转动板固定连接。
进一步，所述转动板位于分离腔内部的一端设置有上端面水平的支撑部，当滤水筒被抬升时，滤水筒两侧的支撑块搭接在转动板的支撑部上。
进一步，所述转动板的上端面固设有竖直设置的拉杆。
进一步，所述定位组件包括活动套设在主动液压油缸伸缩端外侧的活动环，所述活动环的中部设置有可转动的连接环，所述连接环的两侧固设有呈折线形的连接杆，所述连接杆的另一端搭接在滤水筒的顶端。
本发明与现有技术相比较，具有以下有益效果：
本发明所述一种污水处理用污泥固液分离设备，通过液压设备挤压滤水筒内部的污泥，将污泥中的水分挤压排出，排出的水分经管道回流至生产区域再次利用。然后将挤压后的干料交由危废处理，降低了企业的危废处理成本，能节约60％--80％危废处理费用，具有较好的经济价值，同时干料运输更加方便，也避免了在运输过程中污水流出造成环境污染。（发明人 巩忠旺；梅京卫；臧永杰；张晓慧；杨鹏飞；江渊；付维顶；叶凤树 ）
