申请日 2020.09.25
公开（公告）日 2020.11.27
IPC分类号 C02F11/04; C02F9/14
摘要
本申请提供了一种移动污水处理站及其化粪池，涉及污水处理设备技术领域，包括污水暂存箱、化粪池本体和外来水处理单元，化粪池本体连通污水暂存箱用以将处理后的粪水溢流汇集到污水暂存箱，外来水处理单元的入水口连通外来水管，外来水处理单元的出水口连通化粪池本体，本申请设计合理、结构简单，能够同时对外来水和粪便进行处理，避免了分别修建，有效的降低了建造成本，同时采用撬装式，便于整个装置的移动，移动后只需要通污水和通电，整个设备即能正常工作，解决了野外上厕所及其污水处理的问题，环保性更高。
权利要求书
1.一种移动污水处理站的化粪池，其特征在于：包括污水暂存箱、化粪池本体和外来水处理单元，所述化粪池本体连通所述污水暂存箱用以将处理后的粪水溢流汇集到污水暂存箱，所述外来水处理单元的入水口连通外来水管，外来水处理单元的出水口连通化粪池本体。
2.根据权利要求1所述的移动污水处理站的化粪池，其特征在于：所述外来水处理单元包括依次连通的杂质过滤单元和隔油单元，所述杂质过滤单元连通所述外来水管，所述隔油单元连通污水暂存箱。
3.根据权利要求2所述的移动污水处理站的化粪池，其特征在于：所述隔油单元包括隔油箱和设于所述隔油箱内的若干隔板，所述隔板设有溢流口或底部连通孔以利用水油的分层来实现水油分离。
4.一种移动污水处理站，其特征在于：包括底座、厕所单元、污水处理单元和如权利要求1至3中任意一项所述的移动污水处理站的化粪池，所述化粪池撬装于所述底座上，所述厕所单元安装于所述化粪池上方且与所述化粪池本体连通用以排污，所述污水处理单元安装于化粪池上方且与所述污水暂存箱连通用以处理污水。
5.根据权利要求4所述的移动污水处理站，其特征在于：所述厕所单元位于所述化粪池本体正上方。
6.根据权利要求4所述的移动污水处理站，其特征在于：所述污水处理单元包括依次连通的SBR单元、MBR单元和外排水箱，所述SBR单元通过泵送管道连通所述污水暂存箱。
7.根据权利要求6所述的移动污水处理站，其特征在于：所述外排水箱和MBR单元之间连通有返冲管用以间歇式的冲洗MBR单元防止堵塞。
8.根据权利要求6所述的移动污水处理站，其特征在于：所述污水处理单元还包括供风单元，所述供风单元分别连通SBR单元和MBR单元分别用以提供氧气和延缓堵塞。
9.根据权利要求6所述的移动污水处理站，其特征在于：所述污水处理单元还包括依次连通的RO膜单元和高品质水箱，所述RO膜单元的进口连通所述外排水箱，所述RO膜单元的的出口连通所述高品质水箱。
10.根据权利要求6所述的移动污水处理站，其特征在于：所述化粪池还包括用以滤干SBR单元和MBR单元产生的污泥的污泥滤干箱，所述污泥滤干箱设于所述污水暂存箱侧方且污泥滤干箱通过泵送管道连通污水暂存箱。
说明书
一种移动污水处理站及其化粪池
技术领域
本申请涉及污水处理设备技术领域，具体而言，涉及一种移动污水处理站及其化粪池。
背景技术
钻井及野外现场时，需要处理生活污水，而该种污水含有油，直接采用现在出处理设备进行处理有极大的困难，同时由于钻井通常在野外对生活的粪便也需要处理，目前的处理方式是将两类污水单独处理，消耗较大的建造成本，同时运行时也浪费资源。
申请内容
本申请的第一个目的在于提供一种移动污水处理站的化粪池，其同时对粪便和外来水进行处理，最终将待处理的污水汇集与污水暂存箱，有效的控制了建造成本。
本申请的第二个目的在于提供一种移动污水处理站，采用以上化粪池，并将其撬装于底座上，能够同时处理外来水和粪便，另外还提供了厕所，解决了工作人员的生活所需，移动起来较为方便，移动后只需要通污水和通电，整个设备即能正常工作。
本申请的实施例通过以下技术方案实现：

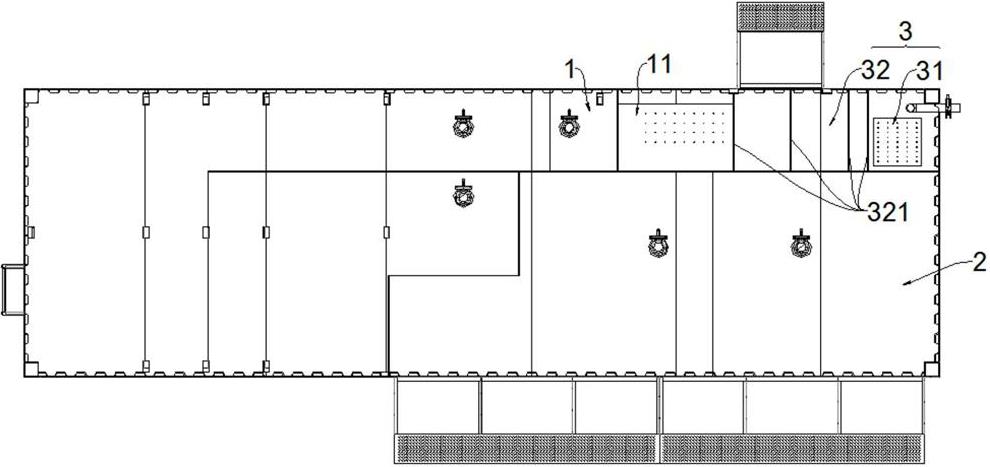

一种移动污水处理站的化粪池，包括污水暂存箱、化粪池本体和外来水处理单元，所述化粪池本体连通所述污水暂存箱用以将处理后的粪水溢流汇集到污水暂存箱，所述外来水处理单元的入水口连通外来水管，外来水处理单元的出水口连通化粪池本体，通过化粪池本体溢流污水至污水暂存箱。
进一步的，所述外来水处理单元包括依次连通的杂质过滤单元和隔油单元，所述杂质过滤单元连通所述外来水管，所述隔油单元连通化粪池本体，通过化粪池本体溢流污水至污水暂存箱。
进一步的，所述隔油单元包括隔油箱和设于所述隔油箱内的若干隔板，所述隔板设有溢流口或底部连通孔以利用水油的分层来实现水油分离。
一种移动污水处理站，包括底座、厕所单元、污水处理单元和如权利要求1至3中任意一项所述的移动污水处理站的化粪池，所述化粪池撬装于所述底座上，所述厕所单元安装于所述化粪池上方且与所述化粪池本体连通用以排污，所述污水处理单元安装于化粪池上方且与所述污水暂存箱连通用以处理污水。
进一步的，所述厕所单元位于所述化粪池本体正上方。
进一步的，所述污水处理单元包括依次连通的SBR单元、MBR单元和外排水箱，所述SBR单元通过泵送管道连通所述污水暂存箱。
进一步的，所述外排水箱和MBR单元之间连通有返冲管用以间歇式的冲洗MBR单元防止堵塞。
进一步的，所述污水处理单元还包括供风单元，所述供风单元分别连通SBR单元和MBR单元分别用以提供氧气和延缓堵塞。
进一步的，所述污水处理单元还包括依次连通的RO膜单元和高品质水箱，所述RO膜单元的进口连通所述外排水箱，所述RO膜单元的出口连通所述高品质水箱。
进一步的，所述化粪池还包括用以滤干SBR单元和MBR单元产生的污泥的污泥滤干箱，所述污泥滤干箱设于所述污水暂存箱侧方且污泥滤干箱通过泵送管道连通污水暂存箱。
本申请实施例的技术方案至少具有如下优点和有益效果：
本申请设计合理、结构简单，能够同时对外来水和粪便进行处理，避免了分别修建，有效的降低了建造成本，同时采用撬装式，便于整个装置的移动，移动后只需要通污水和通电，整个设备即能正常工作，解决了野外上厕所及其污水处理的问题，环保性更高。（发明人 李昌卫；马飞；李逸敏）
