申请日 20200929
公开（公告）日 20201127
IPC分类号 C02F7/00; B01F3/04; B01F7/24; B01F13/10
摘要
本实用新型公开了一种用于污水处理的曝气装置，包括曝气箱体，曝气箱体的底部通过支撑框架进行支撑；曝气箱体的内部设有多个曝气腔室，相邻曝气腔室之间安装有导流组件；曝气腔室的底部分别设有空心转轴，空心转轴的上部绕设有两个上下设置的曝气螺旋盘，上曝气螺旋盘的直径小于下曝气螺旋盘的直径；曝气螺旋盘为壳体结构，内部设有螺旋腔室，曝气螺旋盘的纵向截面呈三角形结构，曝气螺旋盘的表面均布有若干个曝气孔，曝气孔与螺旋腔室相连通；本实用新型将鼓风曝气与机械曝气有效结合，实现曝气充氧过程的均匀高效；可以提高适用范围。
权利要求书
1.一种用于污水处理的曝气装置，包括曝气箱体（1），曝气箱体（1）的底部通过支撑框架（2）进行支撑，其特征在于：所述曝气箱体（1）的内部设有多个曝气腔室（3），相邻曝气腔室（3）之间安装有导流组件（4）；所述曝气腔室（3）的底部分别设有空心转轴（8），空心转轴（8）的上部绕设有两个上下设置的曝气螺旋盘（7），上曝气螺旋盘（7）的直径小于下曝气螺旋盘（7）的直径；所述曝气螺旋盘（7）为壳体结构，内部设有螺旋腔室（72），曝气螺旋盘（7）的纵向截面呈三角形结构，曝气螺旋盘（7）的表面均布有若干个曝气孔（71），曝气孔（71）与螺旋腔室（72）相连通；所述空心转轴（8）的顶端封堵，空心转轴（8）的主体上部开设有若干个呈螺旋形分布的透气孔（81），透气孔（81）将空心转轴（8）的内腔与螺旋腔室（72）实现连通。
2.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述空心转轴（8）与曝气腔室（3）一一对应，空心转轴（8）的中心线竖直设置，空心转轴（8）的主体上部位于曝气腔室（3）的内腔底部。
3.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述空心转轴（8）贯穿曝气箱体（1）的底板设置，空心转轴（8）的主体下部装配有滚动连接的轴承座（9），轴承座（9）固定于支撑框架（2）上层构架的下表面。
4.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述空心转轴（8）的主体下部上分别套设有双排链轮（10），相邻双排链轮（10）通过双排链条（11）进行连接。
5.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述空心转轴（8）的下端部分别安装有旋转接头（12），旋转接头（12）固定设置，旋转接头（12）与空心转轴（8）实现转动连接。
6.如权利要求5所述的一种用于污水处理的曝气装置，其特征在于：所述旋转接头（12）均与曝气进管（13）相连通。
7.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述导流组件（4）包括上导流板和下导流板，上导流板和下导流板之间设有导流夹腔。
8.如权利要求1所述的一种用于污水处理的曝气装置，其特征在于：所述曝气箱体（1）的外侧壁上安装有进口（5）和出口（6），出口（6）的水平高度低于进口（5）的水平高度。
说明书
一种用于污水处理的曝气装置
技术领域
本实用新型涉及一种用于污水处理的曝气装置，属于污水处理设备技术领域。
背景技术
污水处理是化工企业实现清洁生产的主要组成部分。可分为物理法、化学法、物理化学法和生物法4种。其中生物法因处理量大，投资省，经济可靠，在世界上应用最普遍。据参与作用的微生物的需氧情况，可分为好氧法和厌氧法两大类。为保证污水处理工段所供氧的充足，使用曝气器是常用手段。曝气目的在于将空气中的氧溶解于水中，或者将水中不需要的气体和挥发性物质放逐到空气中。
曝气类型大体分为两类：一类是鼓风曝气，一类是机械曝气；鼓风曝气是采用曝气器扩散板或扩散管在水中引入气泡的曝气方式，一般乙烯厂污水处理多采用；机械曝气是指利用叶轮等器械引入气泡的曝气方式；这两种方式都存在不足：鼓风曝气有时候曝气不充分，搅动效果不理想，会有“死水”得不到曝气处理的现象；机械曝气仅凭搅拌叶片产生的气泡数量较少，且存在气体扩散不均匀的问题，导致空气与污水结合不充分，导致污水处理效率差；机械曝气与鼓风曝气往往单独存在，不能有效结合使用，适用范围较低。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
本实用新型针对背景技术中的不足，提供一种用于污水处理的曝气装置，将鼓风曝气与机械曝气有效结合，实现曝气充氧过程的均匀高效；鼓风曝气与机械曝气可单独进行使用，也可以结合使用，提高适用范围。
为解决以上技术问题，本实用新型采用以下技术方案：

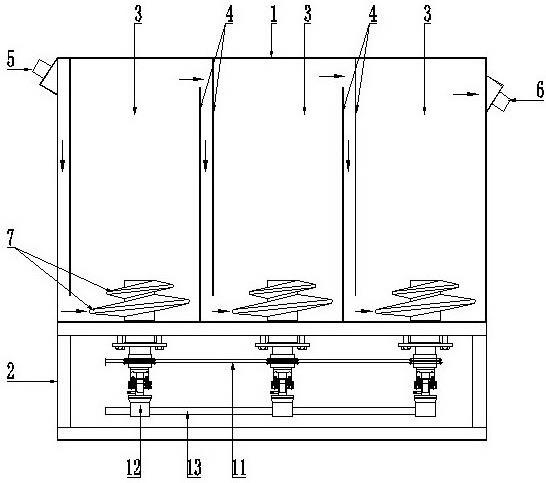

一种用于污水处理的曝气装置，包括曝气箱体，曝气箱体的底部通过支撑框架进行支撑；所述曝气箱体的内部设有多个曝气腔室，相邻曝气腔室之间安装有导流组件；所述曝气腔室的底部分别设有空心转轴，空心转轴的上部绕设有两个上下设置的曝气螺旋盘，上曝气螺旋盘的直径小于下曝气螺旋盘的直径；所述曝气螺旋盘为壳体结构，内部设有螺旋腔室，曝气螺旋盘的纵向截面呈三角形结构，曝气螺旋盘的表面均布有若干个曝气孔，曝气孔与螺旋腔室相连通；所述空心转轴的顶端封堵，空心转轴的主体上部开设有若干个呈螺旋形分布的透气孔，透气孔将空心转轴的内腔与螺旋腔室实现连通。
进一步地，所述空心转轴与曝气腔室一一对应，空心转轴的中心线竖直设置，空心转轴的主体上部位于曝气腔室的内腔底部。
进一步地，所述空心转轴贯穿曝气箱体的底板设置，空心转轴的主体下部装配有滚动连接的轴承座，轴承座固定于支撑框架上层构架的下表面。
进一步地，所述空心转轴的主体下部上分别套设有双排链轮，相邻双排链轮通过双排链条进行连接。
进一步地，所述空心转轴的下端部分别安装有旋转接头，旋转接头固定设置，旋转接头与空心转轴实现转动连接。
进一步地，所述旋转接头均与曝气进管相连通。
进一步地，所述导流组件包括上导流板和下导流板，上导流板和下导流板之间设有导流夹腔。
进一步地，所述曝气箱体的外侧壁上安装有进口和出口，出口的水平高度。低于进口的水平高度。
本实用新型采用以上技术方案后，与现有技术相比，具有以下优点：
本实用新型集鼓风曝气与机械曝气于一体，实现曝气充氧均匀高效，可结合使用也可单独使用；当结合使用时电机带动多个空心转轴的同步转动，进而实现曝气螺旋盘的转动，曝气螺旋盘转动过程中，曝气进管内的空气最终通过曝气孔旋流排出，实现气液的旋流混合，使气液接触界面扩展十分迅速，达到曝气充氧的均匀高效；当鼓风曝气单独使用时，曝气螺旋盘无需转动，当机械曝气单独使用时，曝气进管无需供应空气即可；鼓风曝气与机械曝气可根据需要进行单独或结合使用，大大提高设备的适用范围；
本实用新型中污水在多个曝气腔室内依次流通的过程中，均通过曝气螺旋盘实现曝气，使污水在流通过程中实现渐进曝气，使空气与污水结合充分。（发明人 杨喜生；柴家启；高金飞；王光禹）
